Heltec VisionMaster E290 LoRa сетчатый чехол, тонкий и то...
Чехол для Heltec Visionmaster E290:
Легко распечатать, имеется несколько вариантов:

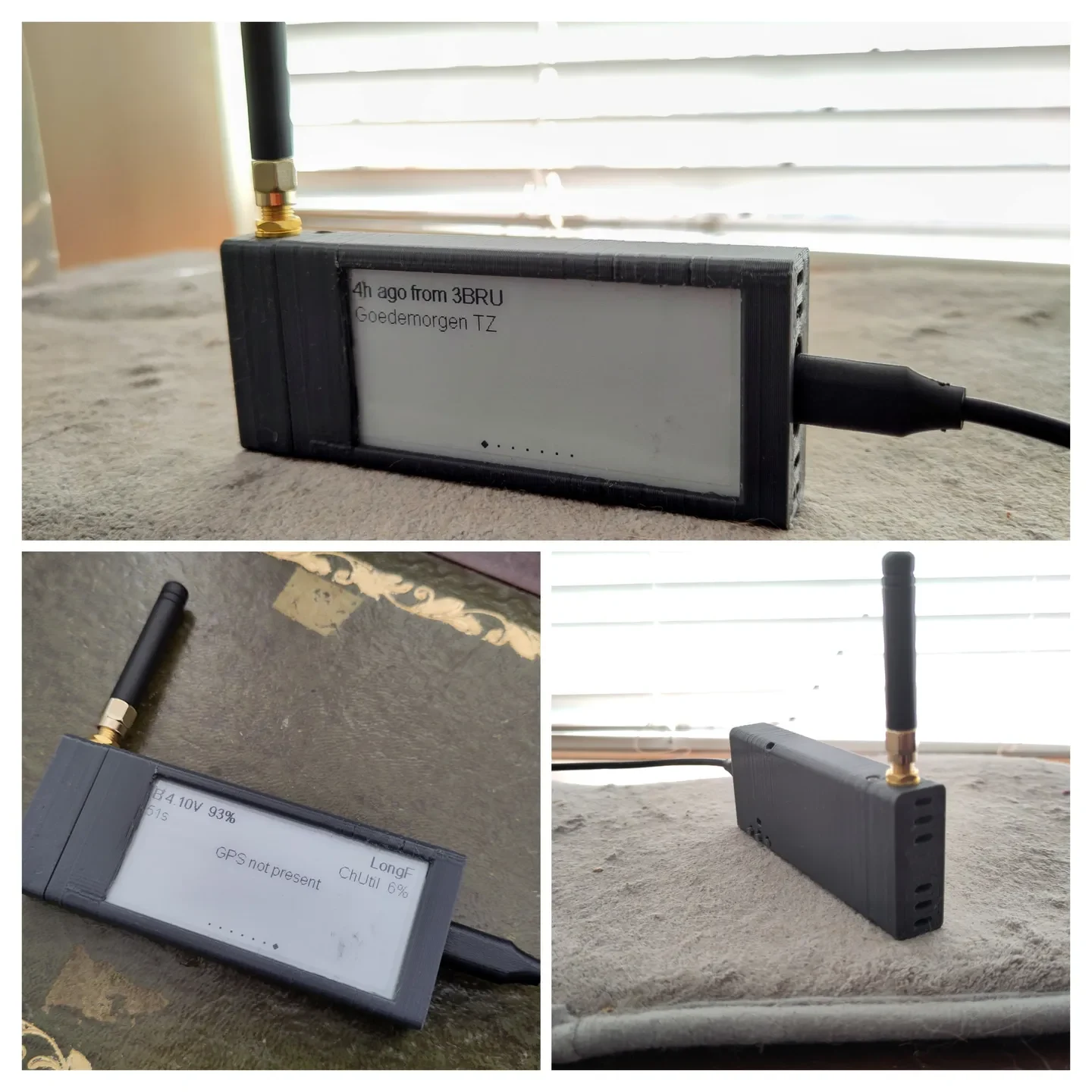

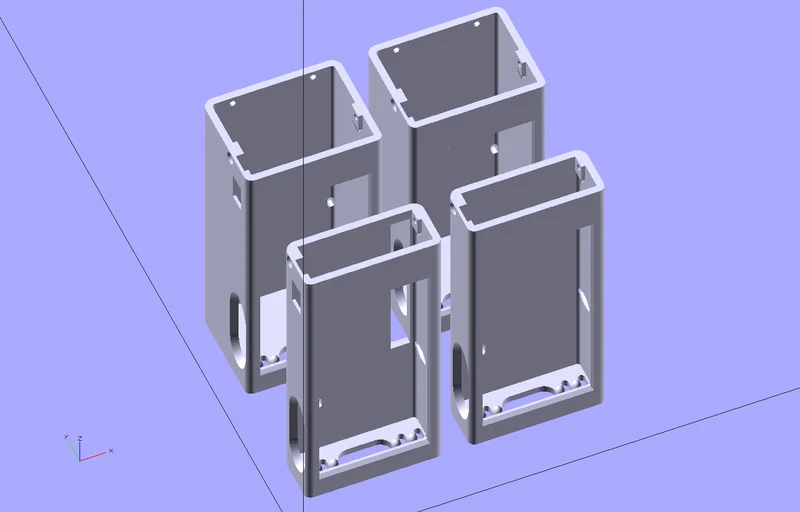

Тонкий и толстый дизайн.
Тонкий дизайн имеет зазор 6 мм между верхней частью модуля приемопередатчика LoRa и задней крышкой корпуса.
Толстая конструкция имеет зазор 23 мм.
С доступом к контактам ввода-вывода и разъему последовательного интерфейса и без него.
Два разных дизайна торцевых крышек
Промывка; выводит антенный разъем SMA на место в корпусе

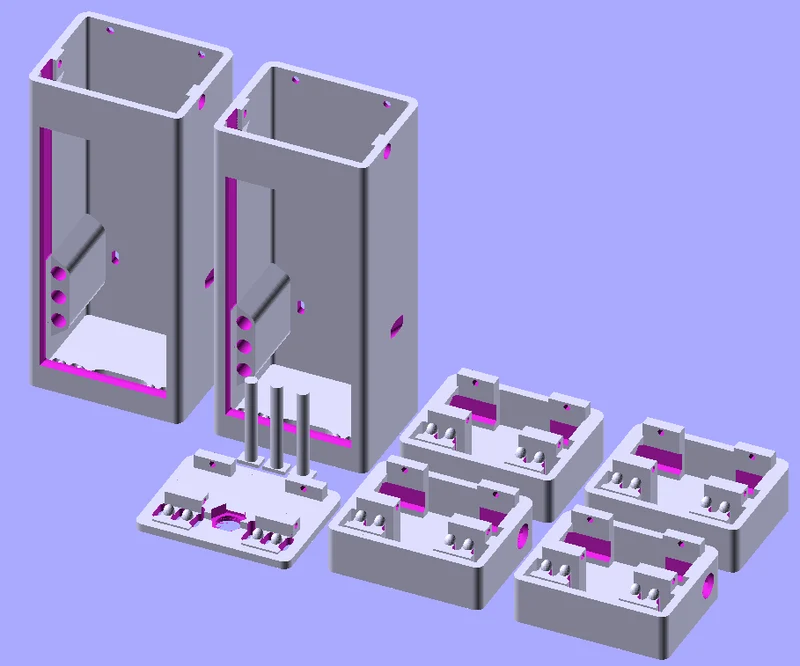

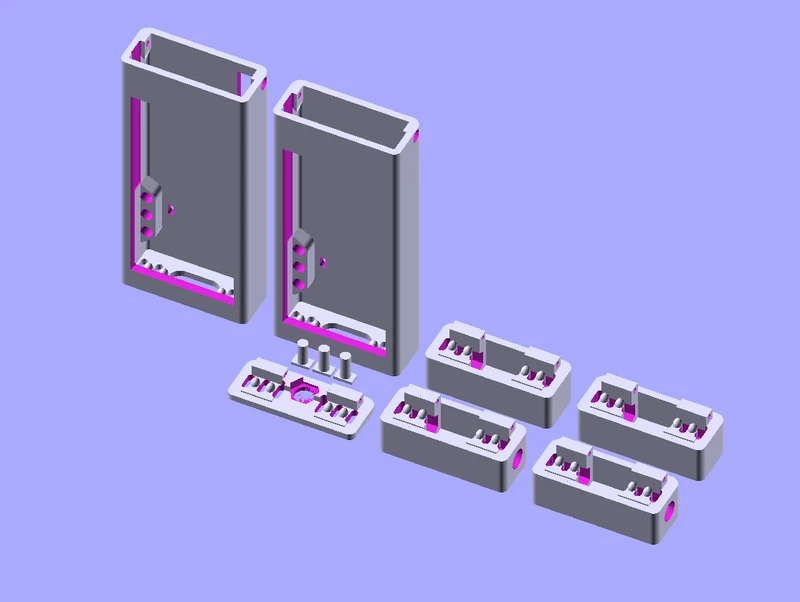

Полный; имеет больше места и 4 подверсии: пустую (для сверления), SMA сверху, SMA снизу и одну с двумя портами SMA (сверху и снизу. на всякий случай).

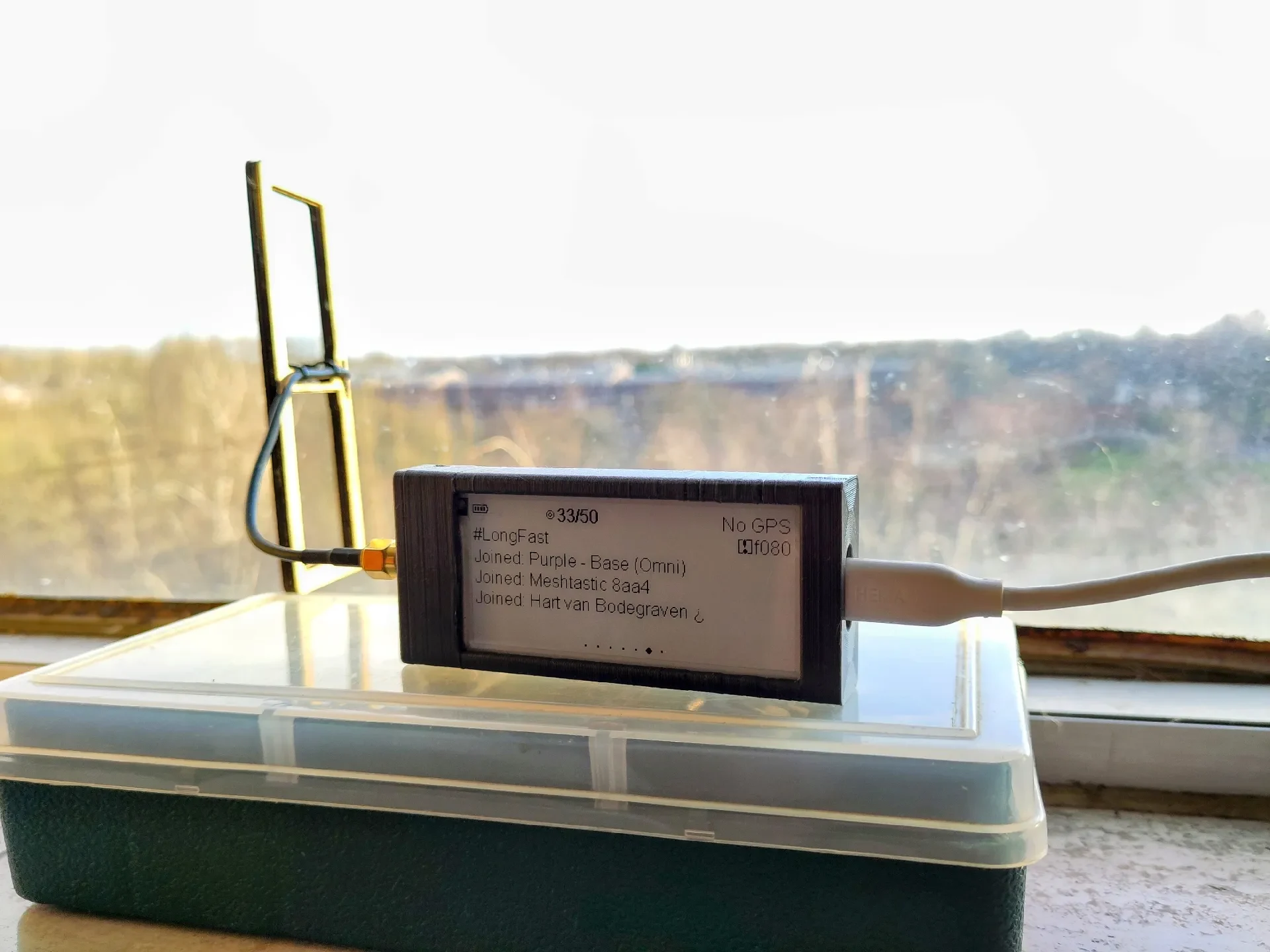

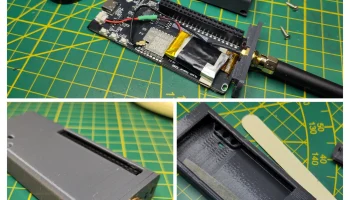

Даже в тонком корпусе найдется место для небольшой батареи; У меня в домашнем узле есть батарея емкостью 200 мАч в качестве кратковременной резервной копии, хотя обычно она питается постоянно.
Выбирайте нужные детали и печатайте без подставок.

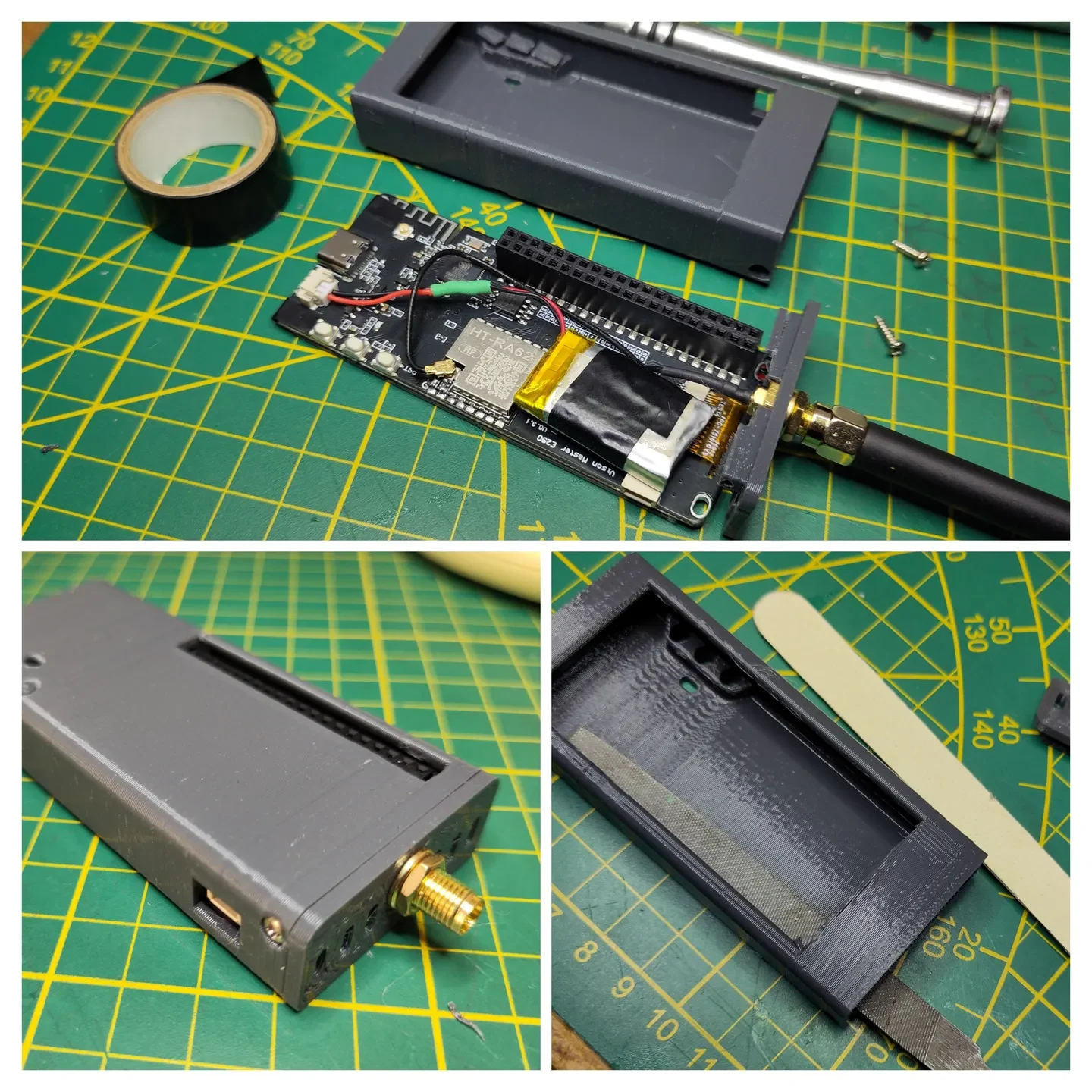

После этого очистите отпечатки, чтобы убедиться, что отверстие экрана находится на одном уровне с остальной частью корпуса и доска может легко вставляться. Для этого я использовал небольшую пилочку для ногтей.
Убедитесь, что кнопки свободно перемещаются и полностью входят в свои отверстия. Один из них чуть короче для кнопки сброса.
Будьте осторожны, надвигая доску на кнопки: зазор мал, и они могут зацепиться, если вы не установите все правильно.
Используйте пару винтов 2х5 мм, чтобы закрепить крышку; Я спас свой от старого оборудования, которое собирал на переработку.
Наложите доску на конце крышки, если она ослабла после установки.

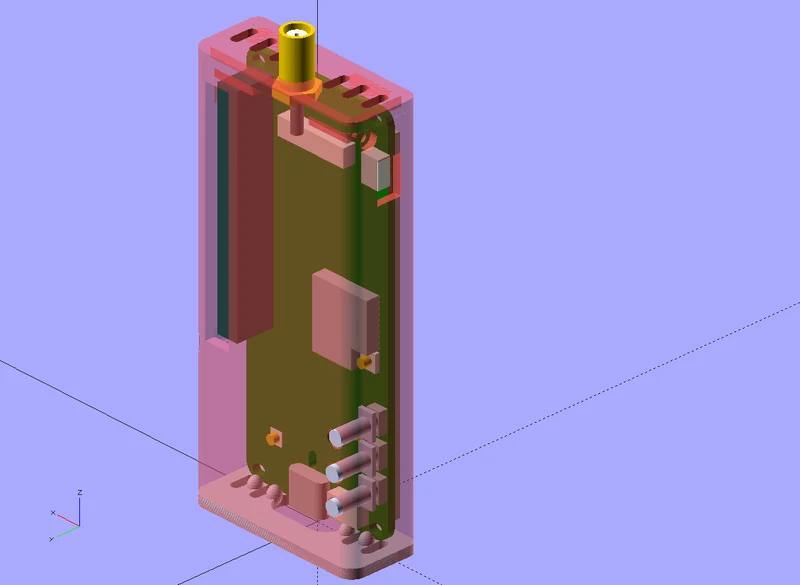

Модель платы, использованная при проектировании, находится здесь:
Примечание. Была ранняя версия платы E290 с боковыми кнопками. В основном здесь речь идет о текущей поставляемой модели с кнопками, обращенными назад (если есть сомнения, увеличьте изображение моей платы..)
Но если у вас есть ранняя плата с боковыми кнопками: есть версия корпуса с вырезом размером с палец, позволяющим нажимать кнопки напрямую.
