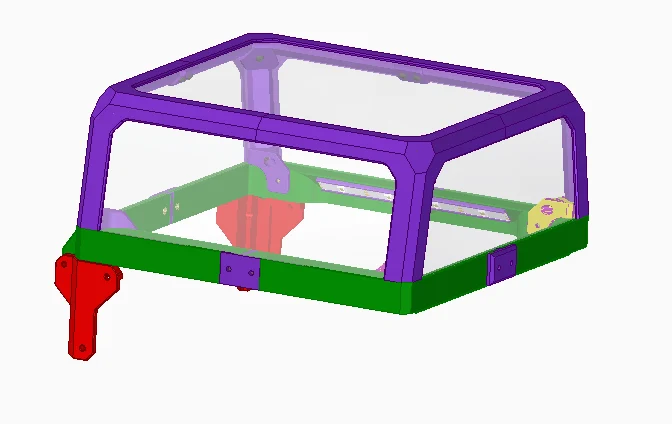

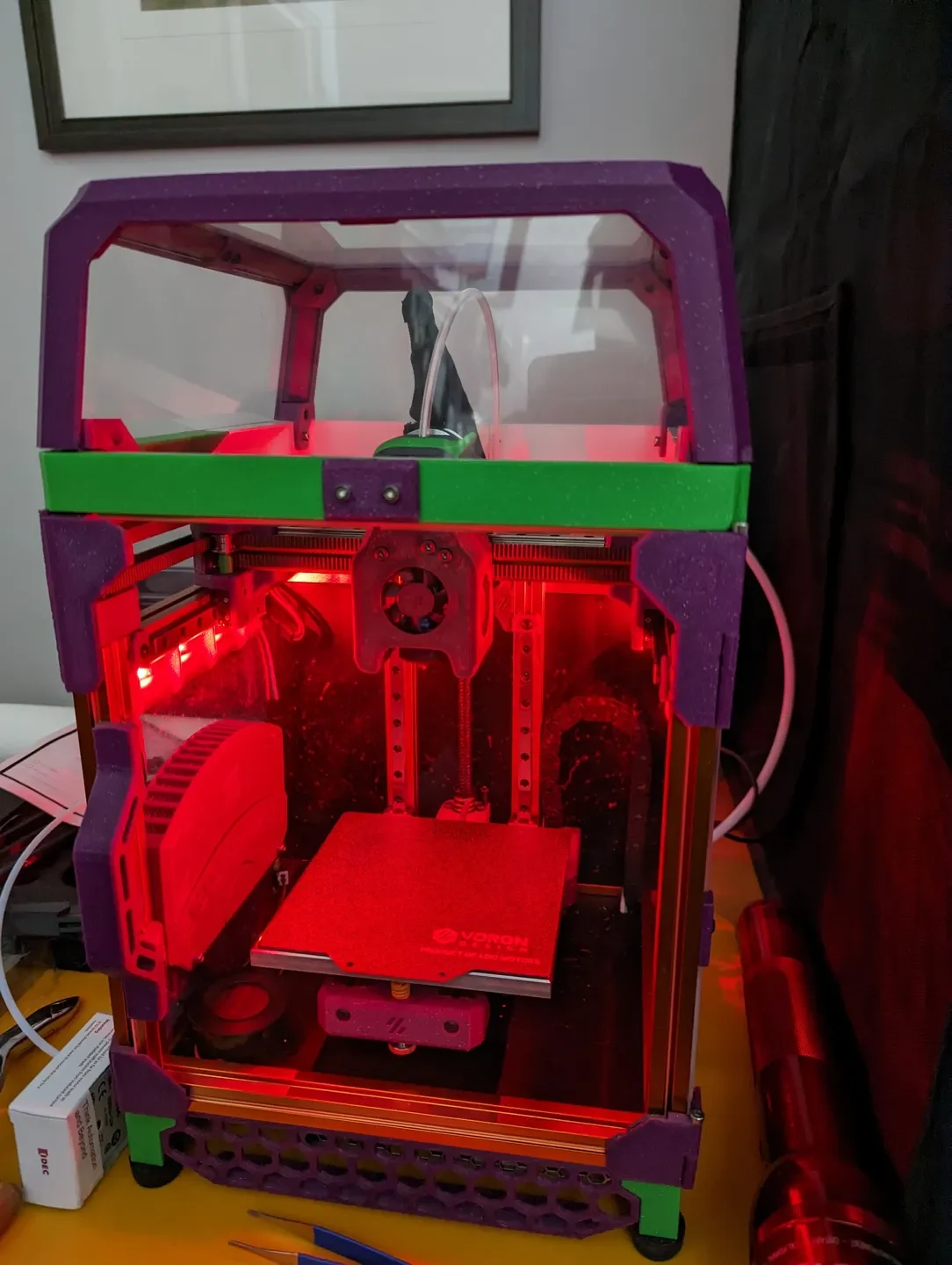

Улучшенный цилиндр Hinged Voron V0.1 с держателями светод...
ОБНОВЛЕНО БОЛЕЕ ПРОЧНОЙ ПЕТЛИНОЙ СЕКЦИЕЙ
11.05.2023

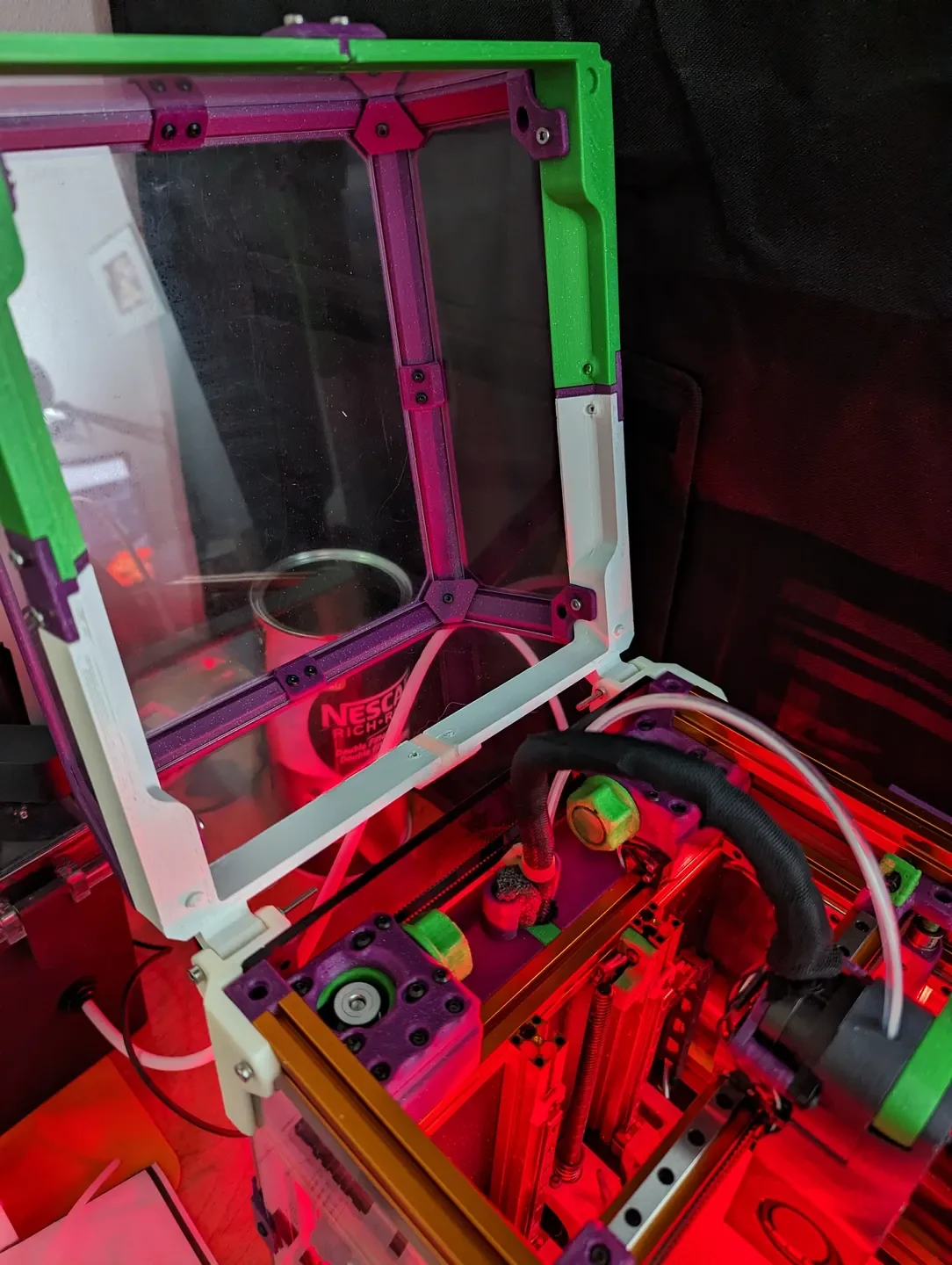

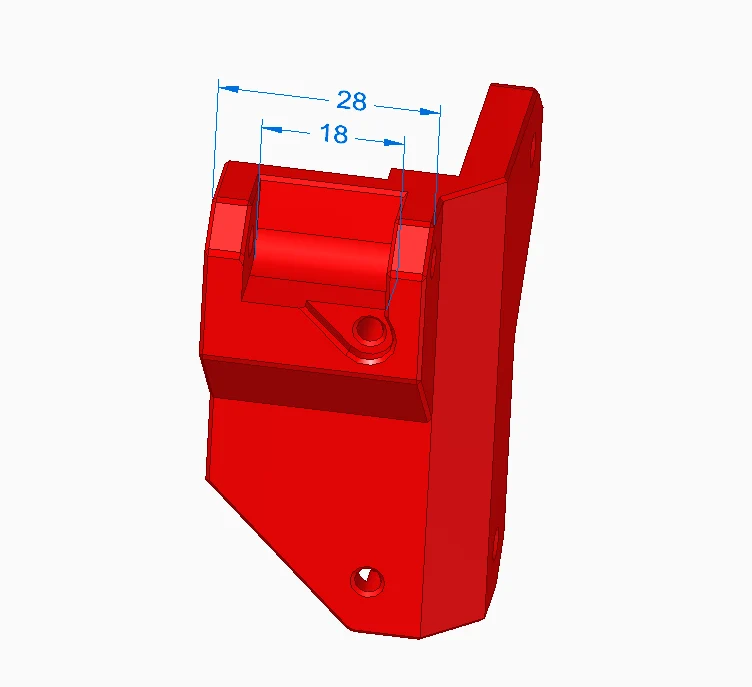

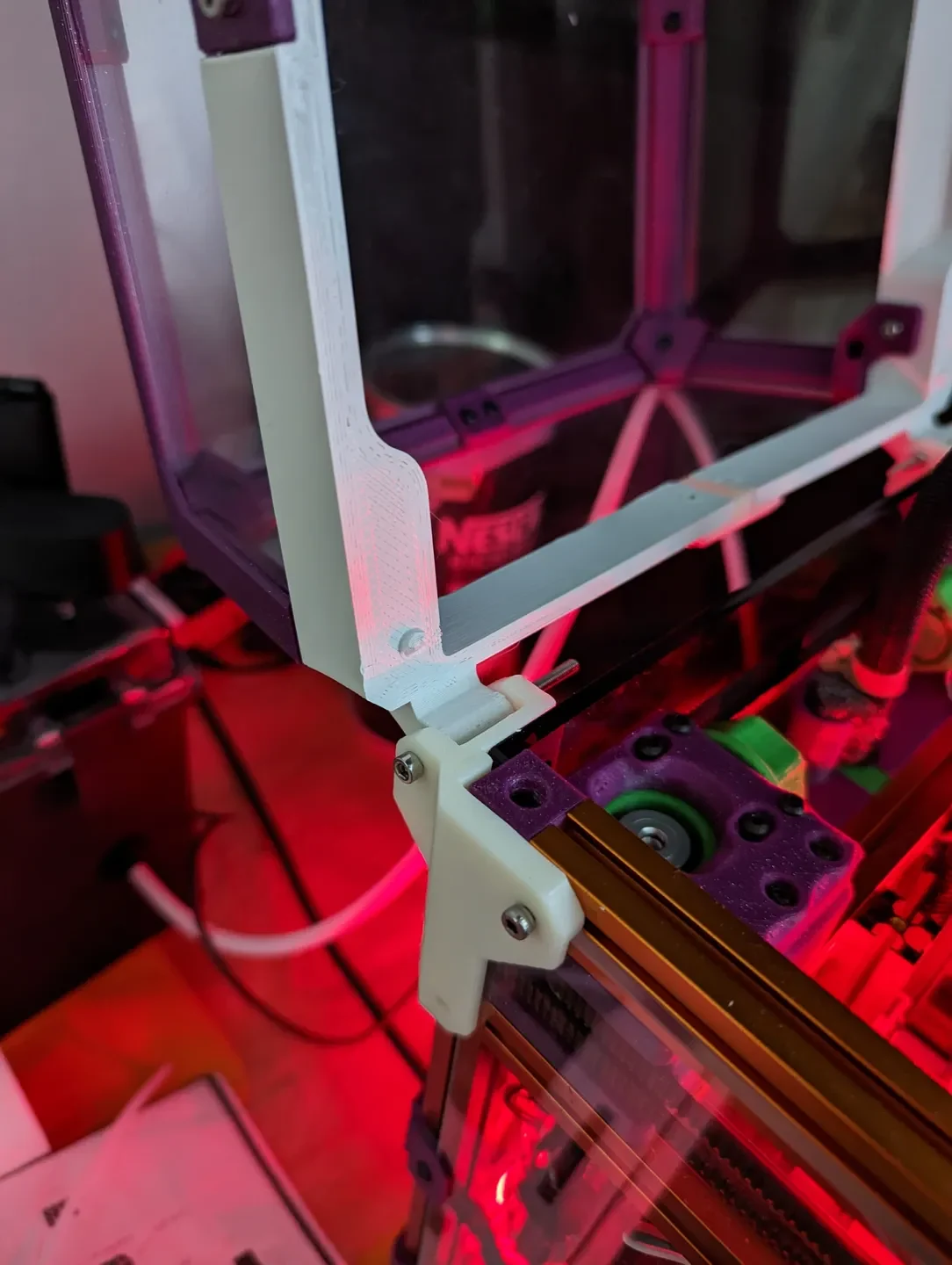

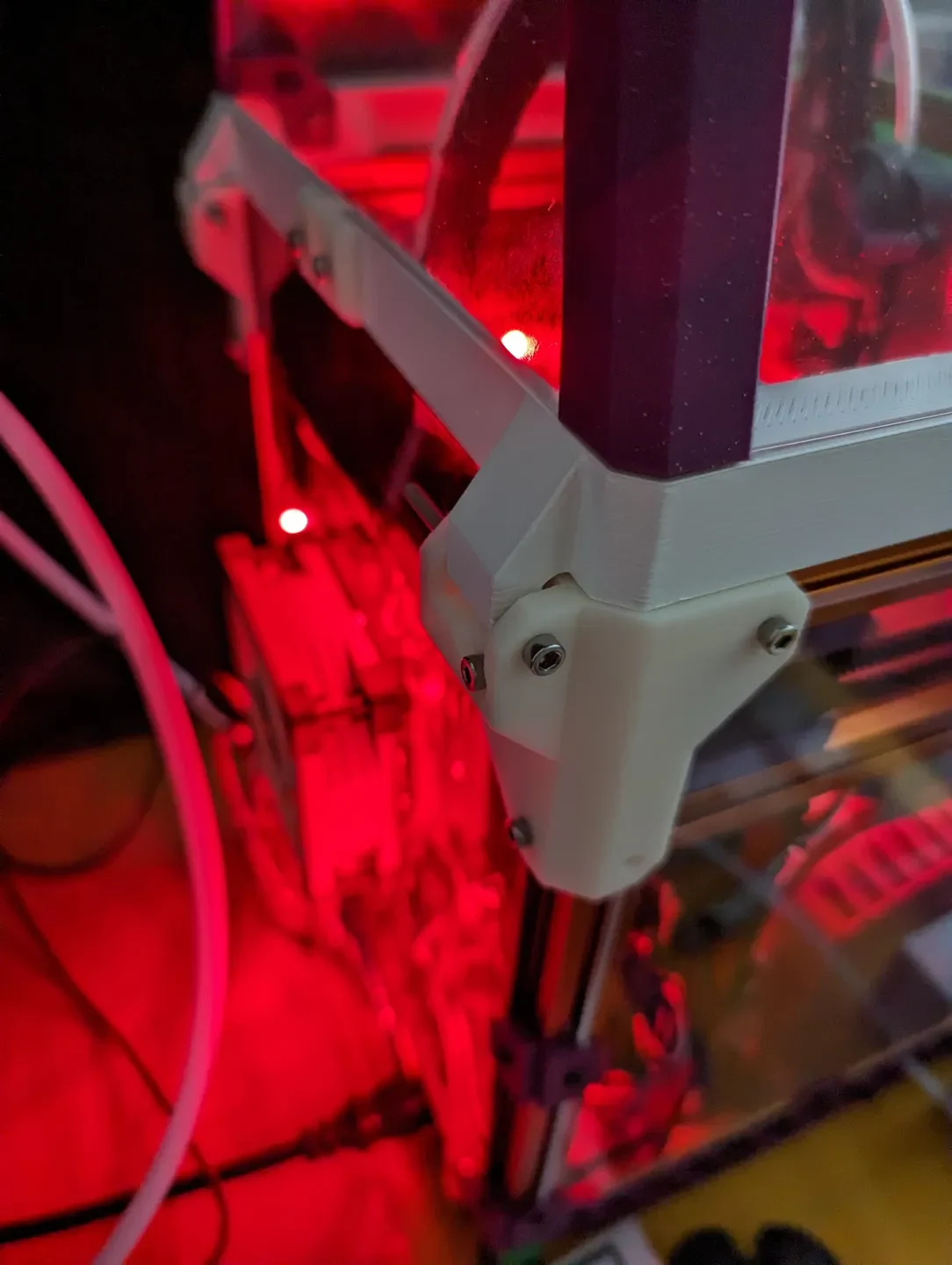

БОЛЕЕ ТОЛСТЫЕ И ПРОЧНЫЕ ПЕТЛИ (ШИРИНА 18 мм)
МОДИФИЦИРОВАННЫЕ ЗАДНИЕ УГЛОВЫЕ СЕКЦИИ

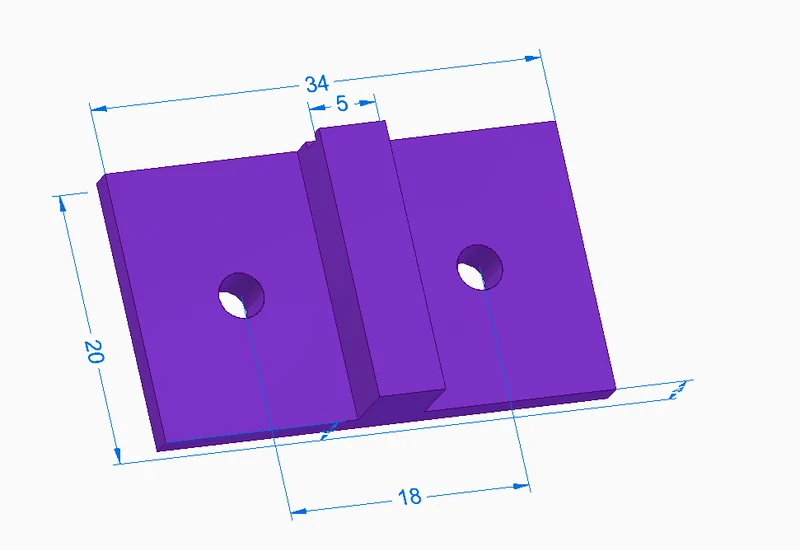

ЧАСТЬ СОЕДИНИТЕЛЯ НЕМНОГО ШИРОКАЯ (ТЕПЕРЬ 5 мм)
Мне надоело ломать цилиндр каждый раз, когда я не обращал внимания, вынимая детали из принтера… Это должно исправить это навсегда.
Кроме того, я нап��чатал свой из нейлона Jabil PA 4500. Это БЕЗУМНО сложно. (Теперь, если бы я только мог получить его такого же блестящего зеленого цвета, хммм......)
Наслаждайтесь.
ПЕРЕСМОТР: Небольшое изменение в передней кромке рамы, сдвинуто на 2 мм вперед, чтобы обеспечить больший зазор печатающей головки в крайнем положении и лучше подходит для некоторых цилиндров. См. файл «TOPHAT SPACER FL+FR_+2mm_revA» YMMV — 04.05.2022.
ОБНОВЛЕНИЕ: обновленный дизайн держателя светодиодной ленты — 22.03.2022.
ОБНОВЛЕНИЕ только что опубликованного файла HINGES.stl. 18.03.2022
-----------

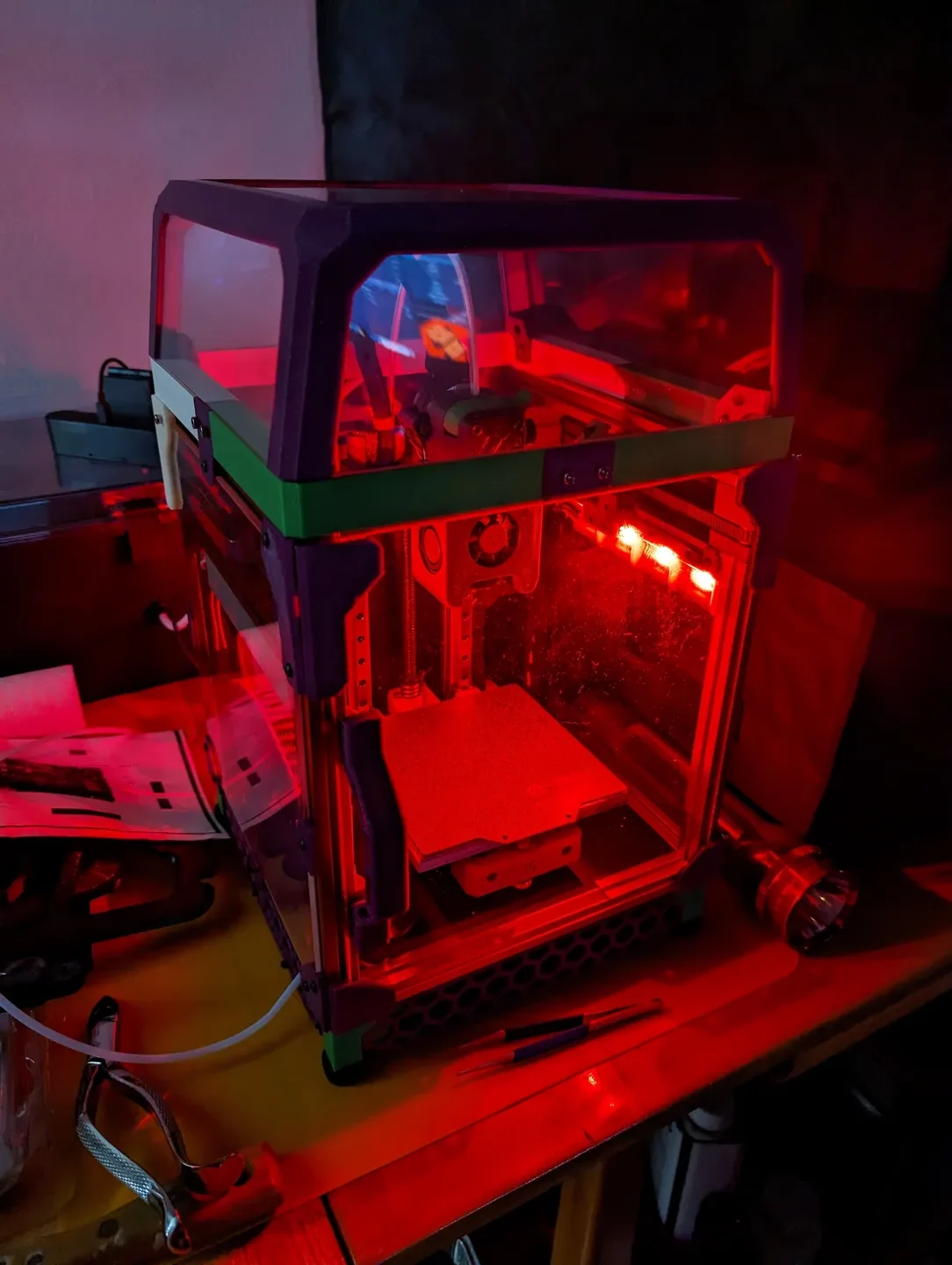

Для этого проекта требуется оригинальный цилиндр Voron V0.1.
-------------
Отличная работа от 93djen, но у меня были некоторые проблемы с посадкой, и я хотел большего от дизайна.
Основные изменения:
Расположение отверстий, казалось, было немного неправильным для моего цельного цилиндра, так что это сравнивалось с оригинальными файлами САПР Voron V0.1.
расположение колышков, входящих в раму (как в оригинальном цилиндре)

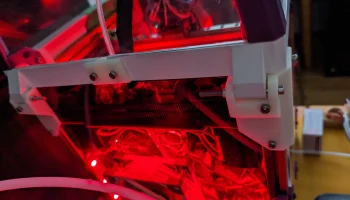

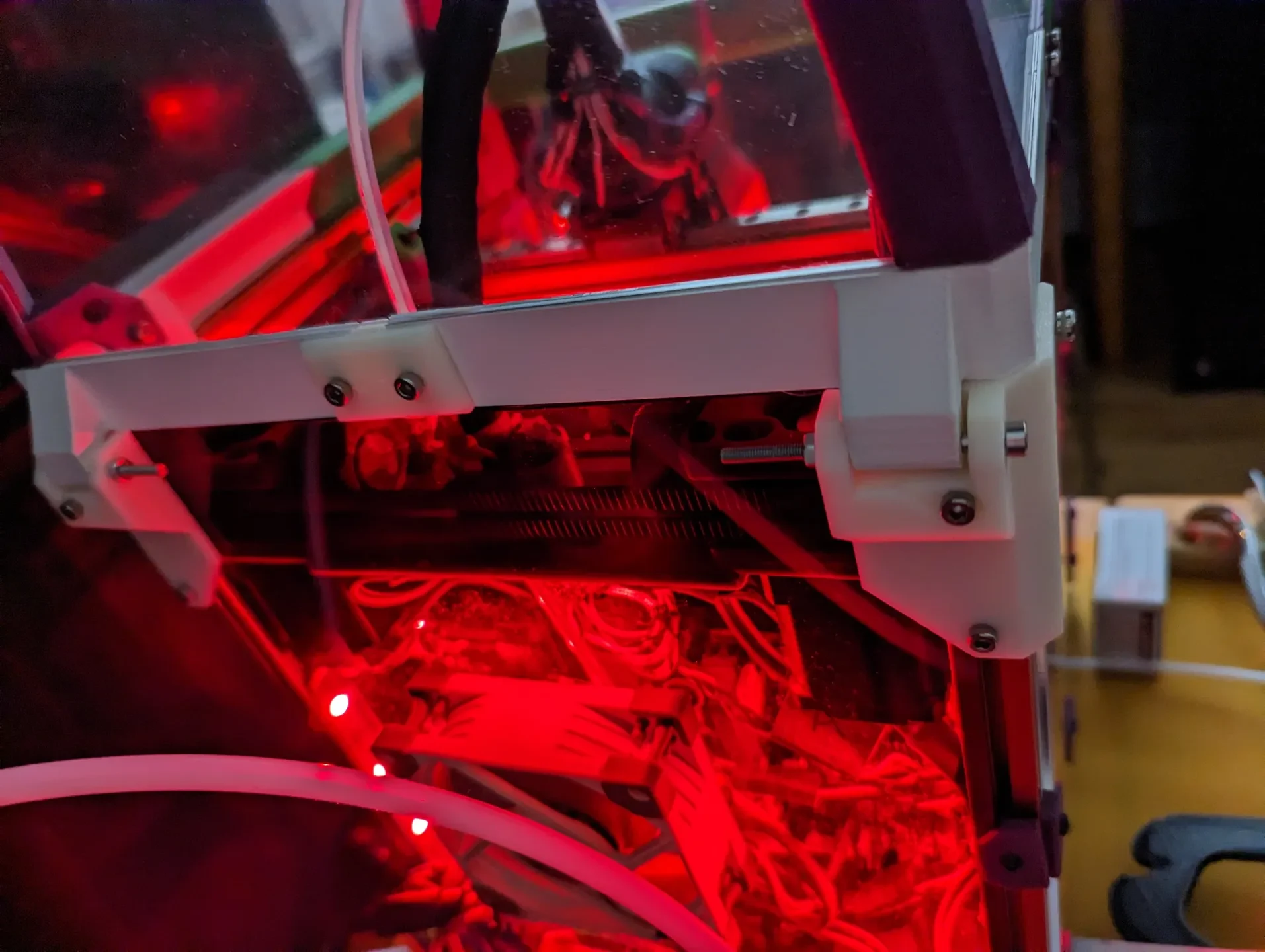

Светодиодные рампы по бокам увеличены в длину для лучшего размещения лент 30 светодиодов/м.

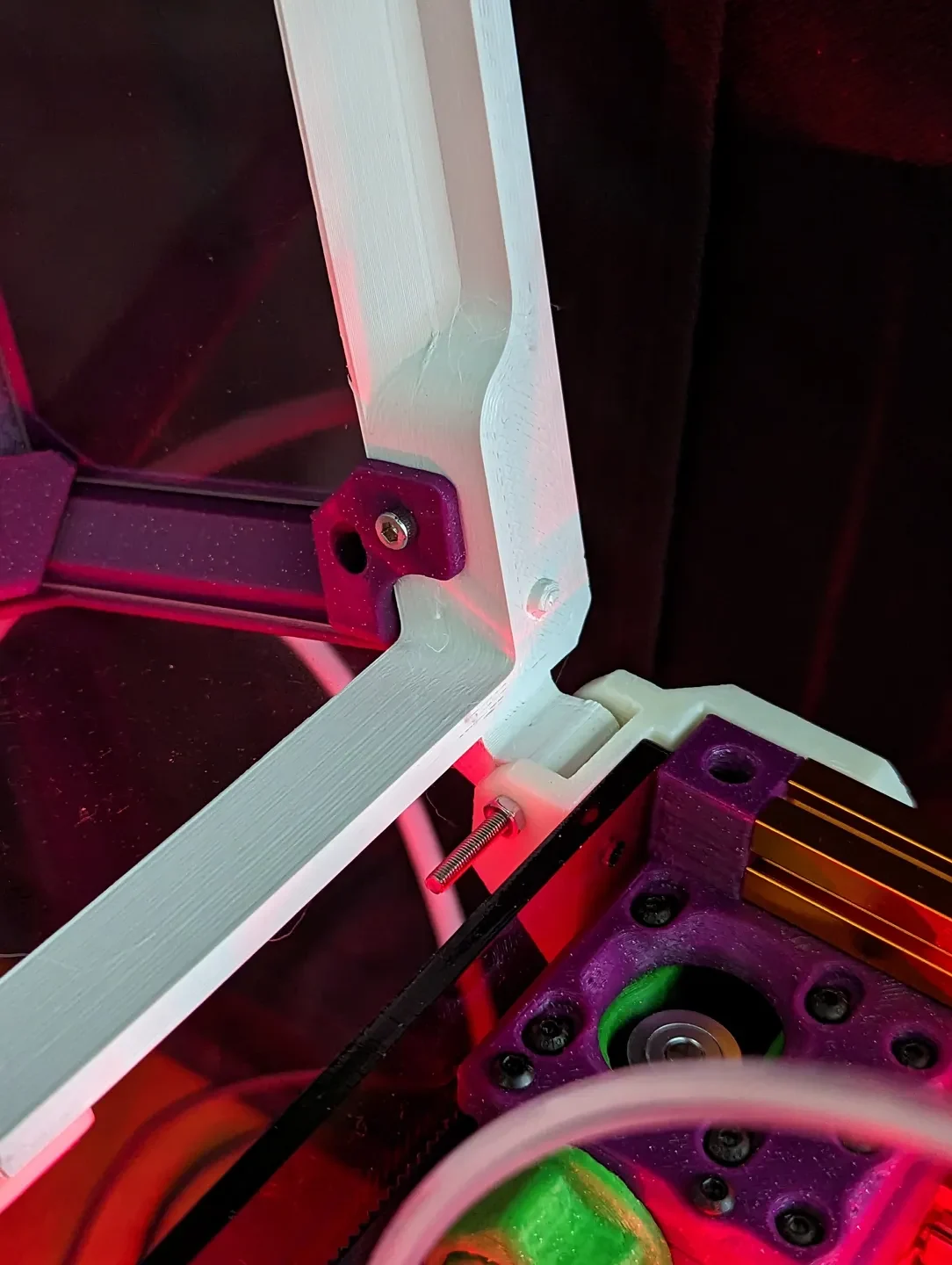

небольш��е перемещение отверстий в точках поворота петель, так как они казались ОЧЕНЬ тугими, и их нужно было подпилить овально, чтобы полностью закрыть исходный дизайн.
изменена конструкция соединений сегментов, чтобы они лучше соответствовали кромке/контуру и обеспечили большую поверхность клея для сварки ацетоном. (да, я прикрутила и склеила эту малышку!)
В передние углы оригинального цилиндра добавлены отверстия для стяжки кабелей для прокладки питания светодиодов.
Предназначен для латунных нагревательных вставок М3.
Я просто приклеил держатели светодиодов к раме, так как доверяю сварке с растворителем ацетона больше, чем дешевой клейкой основе при температуре выше 30 C.
Файлы STEP предоставляются всем, кто хочет внести изменения.
Веселиться.
Помните, #небеахонда
