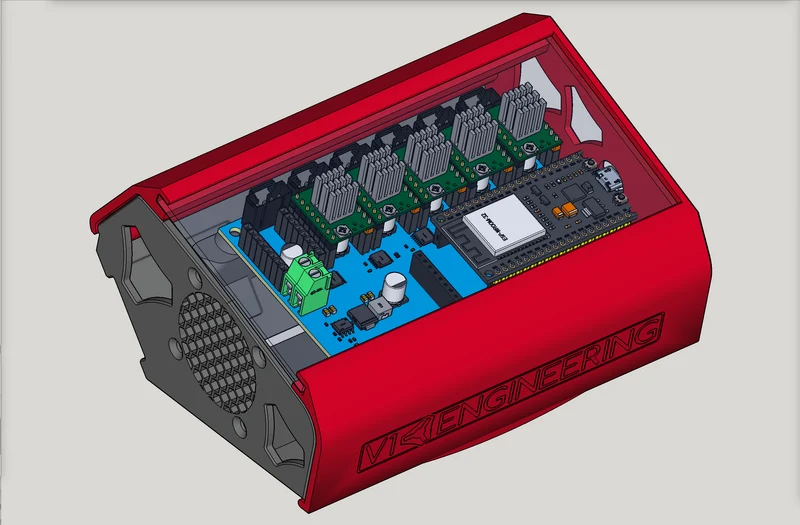

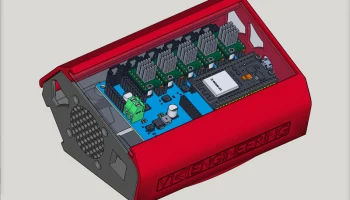

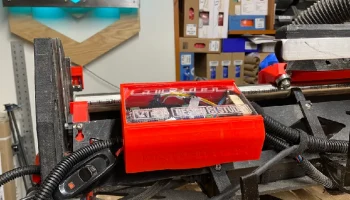

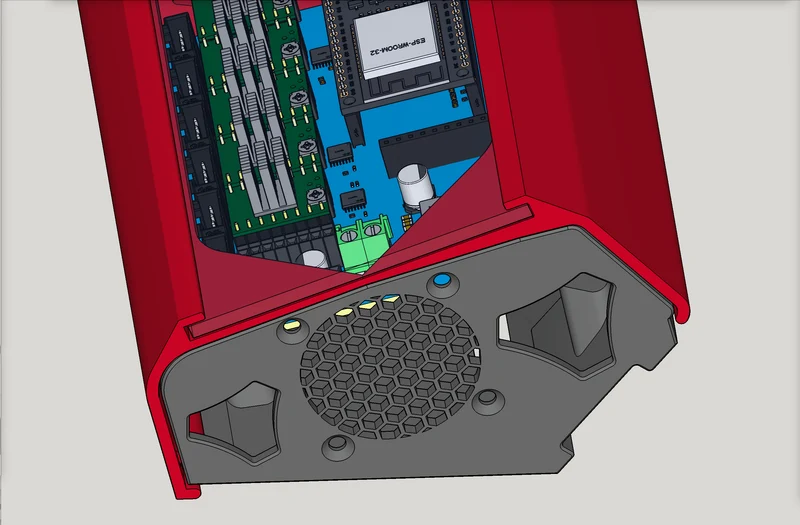

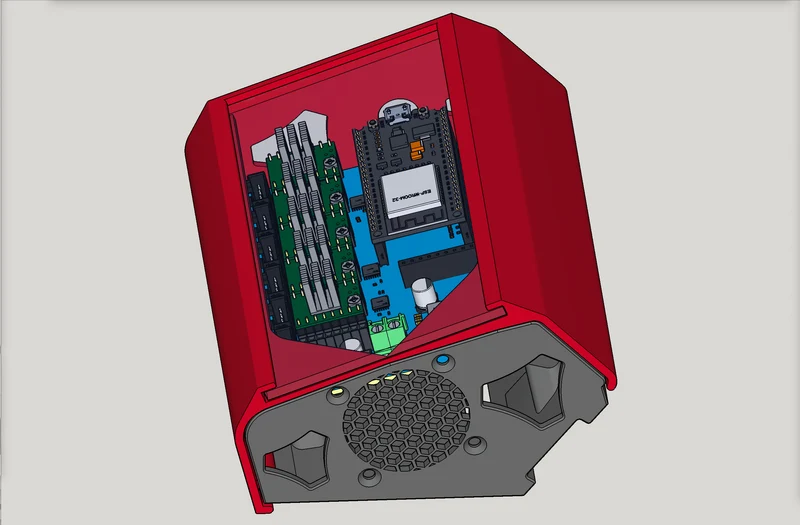

Корпус платы контроллера ЧПУ LowRider v3 Jackpot с дополн...
ПРИМЕЧАНИЕ. Это версия 2.0. Если вы искали версию 1.0 или 1.1, нажмите ниже:
v1.0
v1.1
Новое в этой версии:

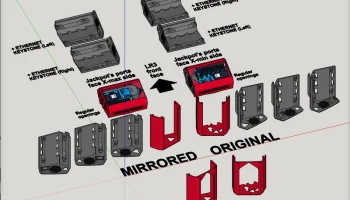

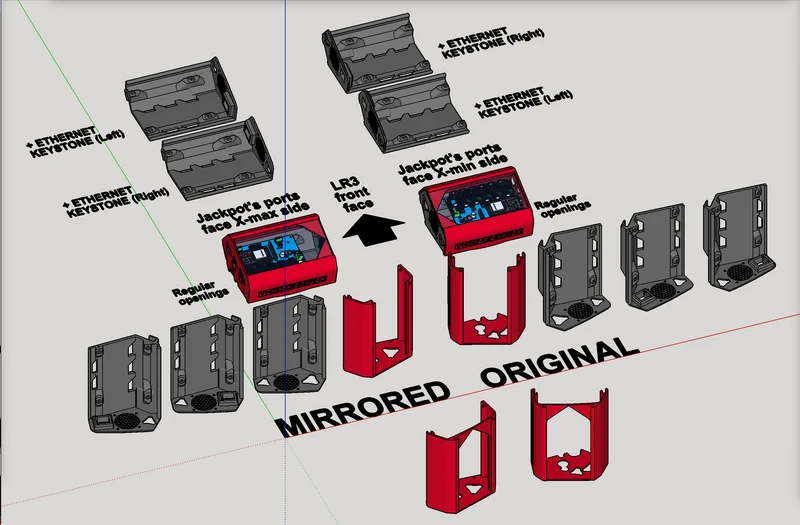

Главной новой опцией здесь является гнездо Keystone Jack в основании. Его можно использовать, например, с разъемом Ethernet для быстрого подключения/быстрого отключения. Это было предложено создателем V1E @MakerJim.
По предложению производителя V1E @MakerJim, отверстия для винтов M3 для крепления платы джекпота теперь свободны, что позволяет использовать винты различной длины.
Как недавно предложил другой производитель V1E, теперь существует вариант крышки с поперечной опорой, перекрывающей зазор в верхней части отпечатка, чтобы предотвратить смещение во время манипуляций перед приклеиванием прозрачной крышки из плексигласа. Кроме того, по состоянию на 20 мая 2024 г. ��аклон перекладины уменьшен до 50 градусов (раньше она была более крутой), что должно облегчить печать без необходимости использования опор.
Почему v2.0 вместо 1.2?
Потому что новая крышка 2.0 не работает со старой базой 1.2, а также потому, что новая база 2.0 не работает со старой крышкой 1.2.
Я сделал v1.0 (или v1.1). Должен ли я сделать это?
Нет, если только вы просто не хотите иметь новый слот для гнезда Keystone. В противном случае, на самом деле, ничего не выиграешь. Остальные изменения здесь незначительны.
Я не делал ни v1.0, ни v1.1. Должен ли я сделать это?
Да. Здесь ничего не пропущено, больше возможностей, нечего терять с этой новой версией 2.0.
Работают ли какие-либо части версии 1.0 или 1.1 с версией 2.0?
Ну… не совсем. Конечно, прозрачное окно в крыше из плексигласа имеет тот же дизайн. Но… вы, вероятно, приклеили окно в крыше с помощью версии 1.0 или 1.1, поэтому повторное использование его невозможно.
Ниже скопировано описание из версии 1.1, которое в значительной степени применимо и по сей день:

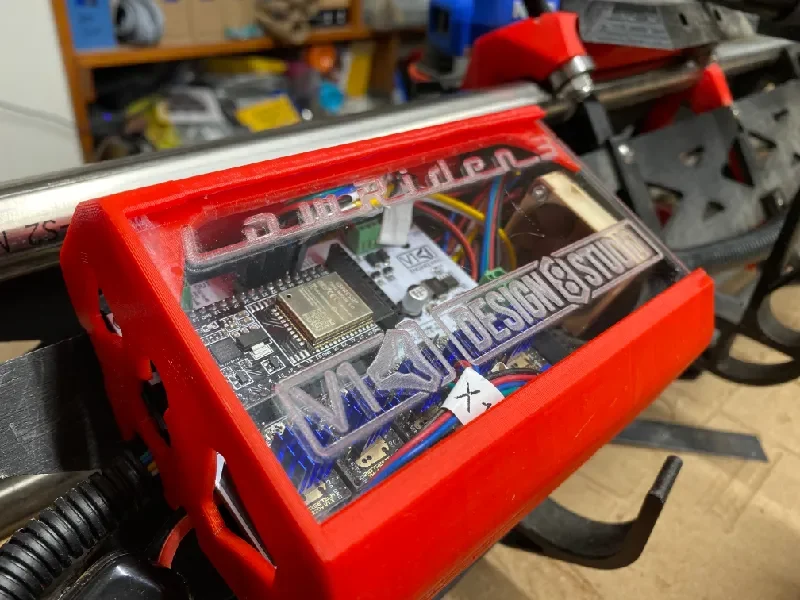

Примечание. По состоянию на 16 ноября 2023 г., в дополнение к предыдущим изменениям в ремиксах, сегодня я добавил файлы SVG для гравировки окна из плексигласа, чтобы добавить логотипы для «LowRider 3» и «V1 Engineering» и/или «LowRider 3» и «V1E» и «Design8Studio». Гравировку можно выполнить лазером (как я сделал, используя свой CO2-лазер) или V-образной фрезой на ЧПУ (как показано в мейке @Dgkeith237) — я добавил варианты гравировки перед установкой окна и после установки. Разница заключается в размере контурного прямоугольника, который, если вы уже вырезали окно, следует использов��ть только для размещения и выравнивания перед гравировкой логотипов. Вот графические опции, которые теперь включены:
В V1E, LowRider 3 и Design8Studio logotypes.svg:
С логотипами V1E, LowRider 3 и Design8Studio (для гравировки после установки).svg:
С V1E, LowRider 3 logotypes.svg:
С V1E логотипы LowRider 3 (для гравировки после установки).svg:

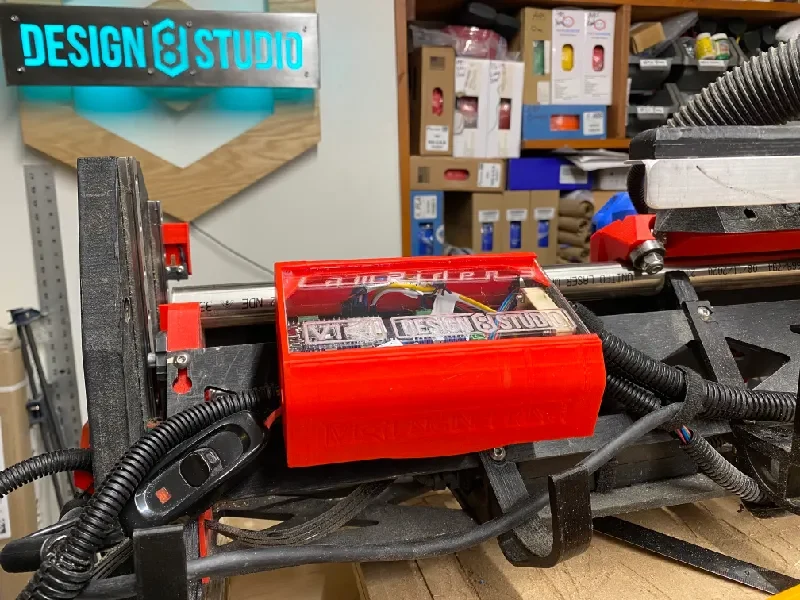

Я выгравировал крышку с помощью CO2-лазера мощностью 100 Вт, скорости 300 мм/сек и мощности 45%.
При очистке мусора избегайте использования вяжущих средств и т. д. (в том числе спирта, WD-40 и т.п.), так как это приведет к появлению микротрещин по краям гравюры. Я допустил эту ошибку (спирт), но потом смог ее исправить осторожным применением тепловой пушки. Будьте осторожны с тепловым пистолетом, так как вы можете его перегреть, образовать пузыри и ��ябь и испортить внешний вид. На этот раз я не допустил последней ошибки, но я уже совершал эту ошибку раньше в другом проекте. (Мы надеемся, что открытый обмен ошибками не позволит кому-то другому совершить те же ошибки.)

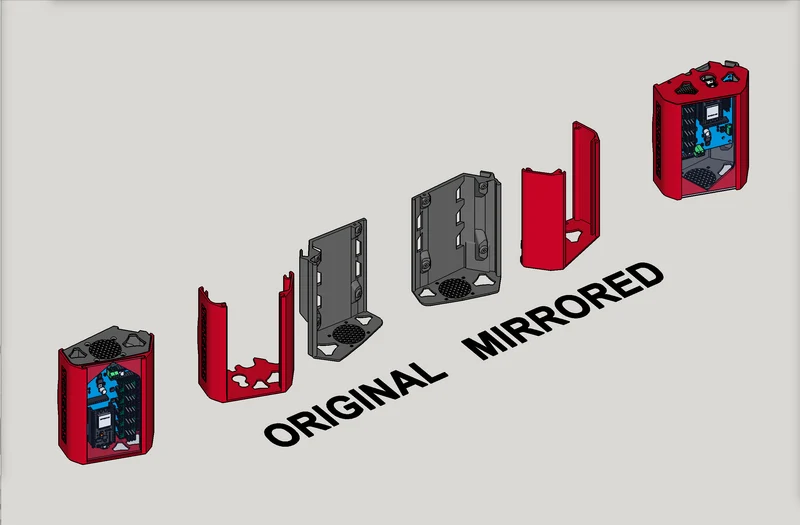

Изменения в этом ремиксе «v1.1»:
Переходим к БАЗЕ:
Создано дополнительное пространство для проводки, обрезав ненужную толщину, оставшуюся от предыдущего ��емикса «добавить 25 мм». т. е. «Убрал немного жира».
БАЗА «до» — v1.0:
БАЗА «после» — v1.1:
Изменения в LID:
Сделали «подоконники» немного глубже, чтобы было легче скрыть неприглядный клей, который в противном случае был бы виден после прикрепления окна, и чтобы можно было больше прощать, если акриловая часть окна будет обрезана не идеально.

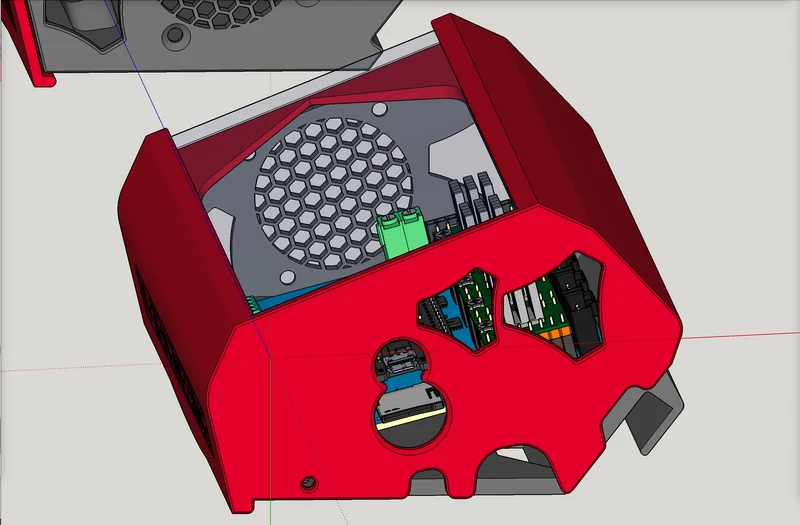

Добавлены выемки в нижней части крышки, чтобы проводка могла проходить именно туда, а не «продеваться в отверстие» — позволяя устанавливать/снимать крышку, не разбираясь в процессе с проводкой, и не нарушая проводку. Смотри мой
