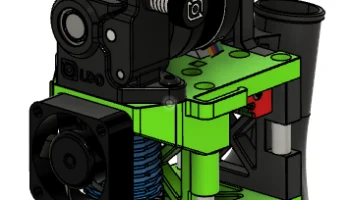

Печатающая головка Microlight для принтеров Rat Rig V-Cor...

Микролайт 3.2

Очень легкая и прочная печатающая головка для принтера V-Core 3.

Верхняя и передняя пластины теперь печатаются как один элемент. Есть еще несколько небольших изменений в деталях.

Интегрированная верхняя/передняя пластина дает конструкции несколько преимуществ, в том числе делает и без того чрезвычайно жесткую конструкцию еще более жесткой и сокращает количество печатных деталей до четырех, включая канал охлаждения деталей и встроенное крепление.

Также обратите внимание, что в Интернете есть много ремиксов на Microlight, что я полностью поощряю и по этой причине я также опубликовал файлы STEP на Printables. Однако где-то в декабре прошлого года я исправил небольшую ошибку в смещении ремня и призвал всех, кто использует Microlight или его производную, принять эту последнюю версию.

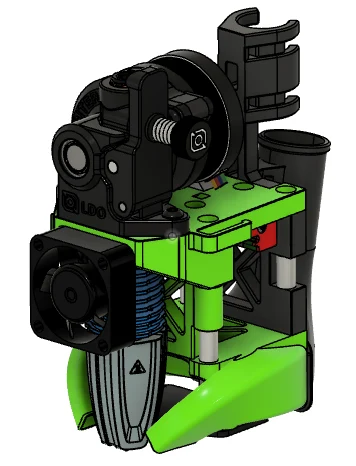

Печатающая головка Microlight 3.2 — самая простая и легкая печатающая головка для принтеров Rat Rig V-Core 3.

Он совместим со всеми горячими концами Rapido, включая Rapido Ace и всеми моделями гибридных принтеров V-Core 3 и 3.1.

Теперь я также добавил версию верхней панели-лицевой панели с креплением DAFT (двойной анкер спереди) для тех, кто использует радиаторы с креплением DAFT. Я настоятельно рекомендую крепления DAFT на всех печатающих головках. Для крепления DAFT перейдите по этой ссылке.

https://www.printables.com/model/1427211-microlight-32-v-core-3-daft-mount-option-print-hea

Ключевые особенности

Очень легкий.
В высшей степени жесткий.
Очень просто.
Гораздо быстрее и проще работать и обслуживать.
Очень небольшое количество деталей и винтов.
Разраб��тан для превосходного охлаждения CPAP.
Предназначен для использования с низкопрофильным датчиком BeaconH.
Верхняя пластина включает в себя опору/подставку для задней части экструдера Orbiter для его лучшей стабилизации.
На верхней пластине имеется дополнительный паз для застежки-молнии 2,5 мм, позволяющей прикрепить экструдер Orbiter к остальным. Я считаю, что его использование обеспечивает очень незначительное улучшение рекомендуемых результатов формирователя входных данных.
Зрелый дизайн.

Что не изменилось между 3.1 и 3.2? С выпуском Microlight 3.2 более ранняя версия 3.1 устарела. Единственная часть, которая совместима между 3.1 и 3.2, — это трубка CPAP. Все остальные печатные части необходимо изменить при обновлении до версии 3.2.

Важные инструкции:

Рекомендуем напечатать верхнюю пластину либо из термостойкого PET-CF, либо из ABS, PPA-CF или ePAHT-CF. Если вы используете ePAHT-CF или PPA-CF, проведите термообработку всех деталей ePAHT-CF при температуре 150°C в течение 2 часов в кухонной печи после печати, что делает детали НАМНОГО более жесткими, а также гарантирует, что они не будут страдать от ползучести давления/температуры с течением времени. Никакие другие нейлоны PAHT-CF, которые я тестировал, не рекомендуются для использования в каких-либо частях Microlight. Я напечатал все для себя в ePAHT-CF, кроме воздуховода и передней панели, которые я напечатал из ABS.
Microlight необходимо использовать с натяжителями ремня, установленными на раме. Когда вы снимаете ремни для обслуживания, оставьте наконечники в петлях ремня и снимите их с каретки, просто открутив вертикальные винты. Если вы еще не перешли на передние натяжители ремня, их можно приобрести на Aliexpress или использовать отлич��ые из моей конструкции OneBox.
При покупке CPAP-трубы выбирайте стандартный размер 19 мм большего размера, а не меньший размер 15 мм. Труба диаметром 19 мм пропускает НАМНОГО больше воздуха.
Все детали, кроме встроенного нижнего/пластинчатого воздуховода и трубы CPAP, печатаются без опор. Я использую опоры для деревьев при печати обоих из них, и это отлично работает. Трубка CPAP печатается проще, чем вы могли ожидать, поскольку в вертикальном положении она крепится к Microlight с помощью козырька и опор для деревьев.
Все втулки ремня должны иметь длину ровно 9,5 мм.
Убедитесь, что фланец трубы CPAP плотно прилегает к впускному отверстию канала охлаждения детали.
Используйте 1 стяжку-молнию, чтобы прикрепить трубу CPAP к опоре стяжки-молнии на задней панели.
Провода радиатора и вентилятора охлаждения деталей проходят через язычок для прокладки кабелей с правой стороны, а отвод с правой стороны является запасным для любых будущих обновлений.
Для установки вентилятора CPAP вы можете использовать мою конструкцию SwitchBlade.
Все, что имеет отверстие диаметром 4 мм, имеет резьбовую вставку.
