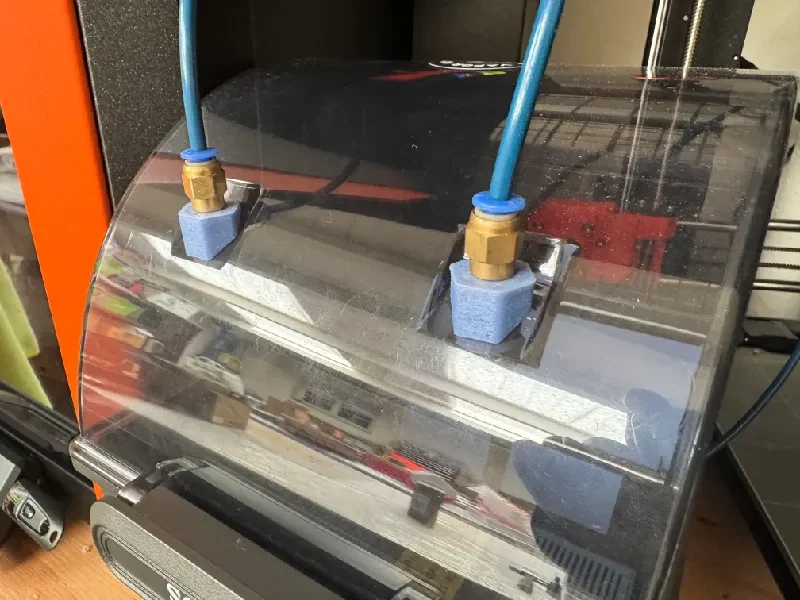

Угловая муфта для Sovol SH02 для боуденовского фитинга M6...
Я хотел использовать модель Фамичу, но с фитингом Боудена. insa — опубликовали свой собственный ремикс на фитинг М10, но фитинги М10 мне не очень нравятся, так как они позволяют трубке Боудена проходить через фитинг, а не надежно сидеть.
Поскольку для разных принтеров требуются разные допуски, я добавил файл .3mf, включающий верхнюю муфту, нижнюю прокладку и отрицательный объем болта M6x1. Если вы обнаружите, что вам нужно больше допусков для резьбы, вы мо��ете либо нажать на нее после печати, либо просто увеличить модель болта на несколько процентов только по X и Y. Не масштабируйте по Z, иначе вы измените шаг резьбы!
Рекомендации по печати:
Никаких опор не требуется
Рекомендуется использовать внутренний край для проставки (легче снять).
Распечатайте соединительную муфту в перевернутом виде, положив плоскую поверхность на печатную платформу.
ОБНОВЛЕНИЕ от 16 июля 2025 г.: PETG без G обнаружил, что масштабирование X и Y для отрицательного объема болта до 107 % сработало, но было немного неудобным. Я добавил новый .3mf с масштабом, установленным на 108%, и подтвердил, что это магическое число, когда я перепечатывал свои фитинги. Однако я оставил там исходный файл, если вы предпочитаете вместо этого отслеживать темы касанием.
ОБНОВЛЕНИЕ от 21 июля 2025 г.: я использовал MeshMixer, чтобы сделать основную деталь выше, чтобы резьба M6 не конфликтовала с внешней резьбой детали.
--
