Часы IN-14 Nixie от DelucaLabs

IN-14 Никси Часы

Описание

В этих часах Nixie используются шесть вертикальных российских ламп ИН-14, управляемых комплектом печатной платы Zirrfa.

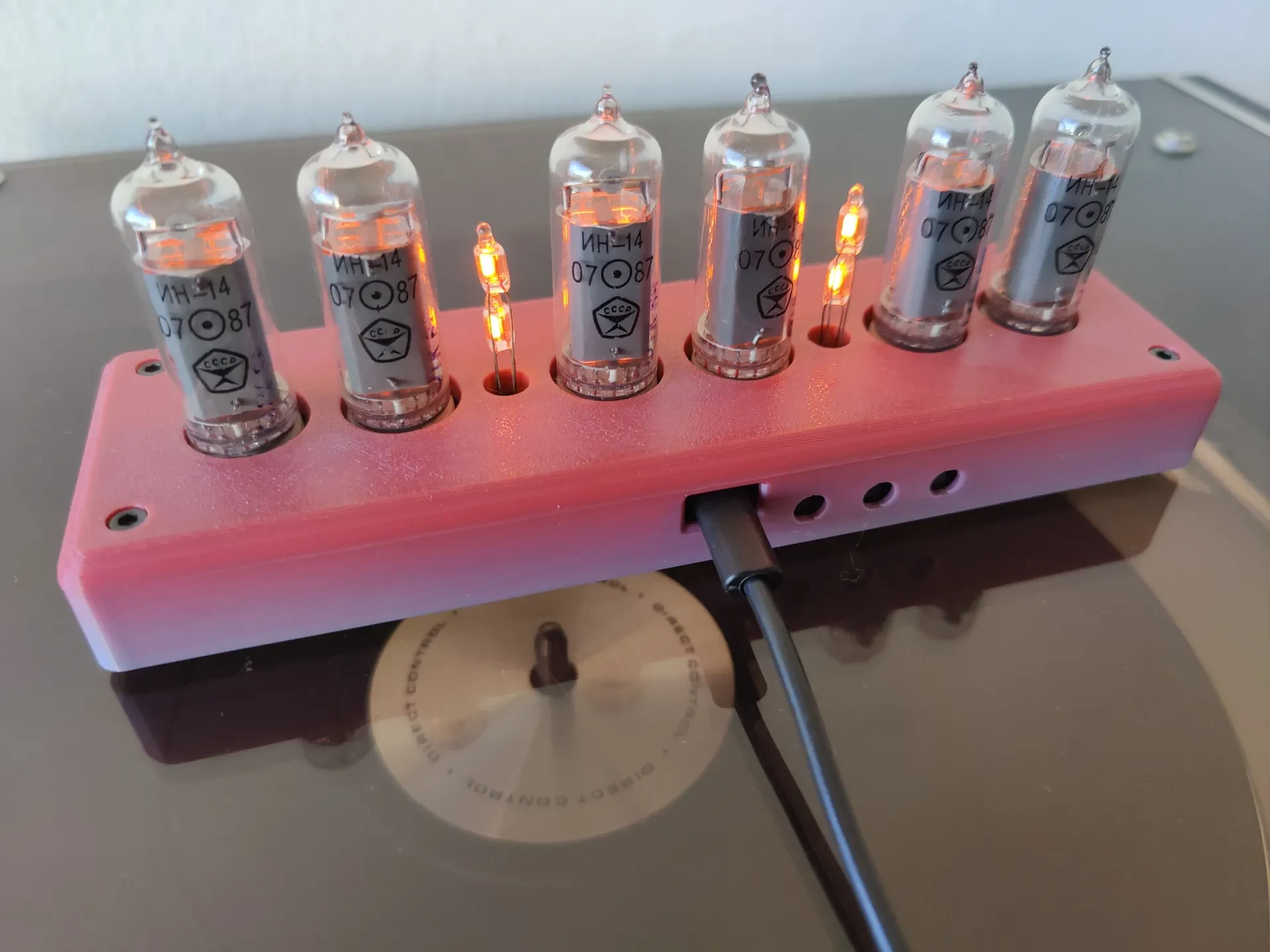

Для доступа к кнопкам необходим острый предмет. Это выбор дизайна, позволяющий упростить профиль часов и предотвратить непреднамеренное нажатие кнопок.

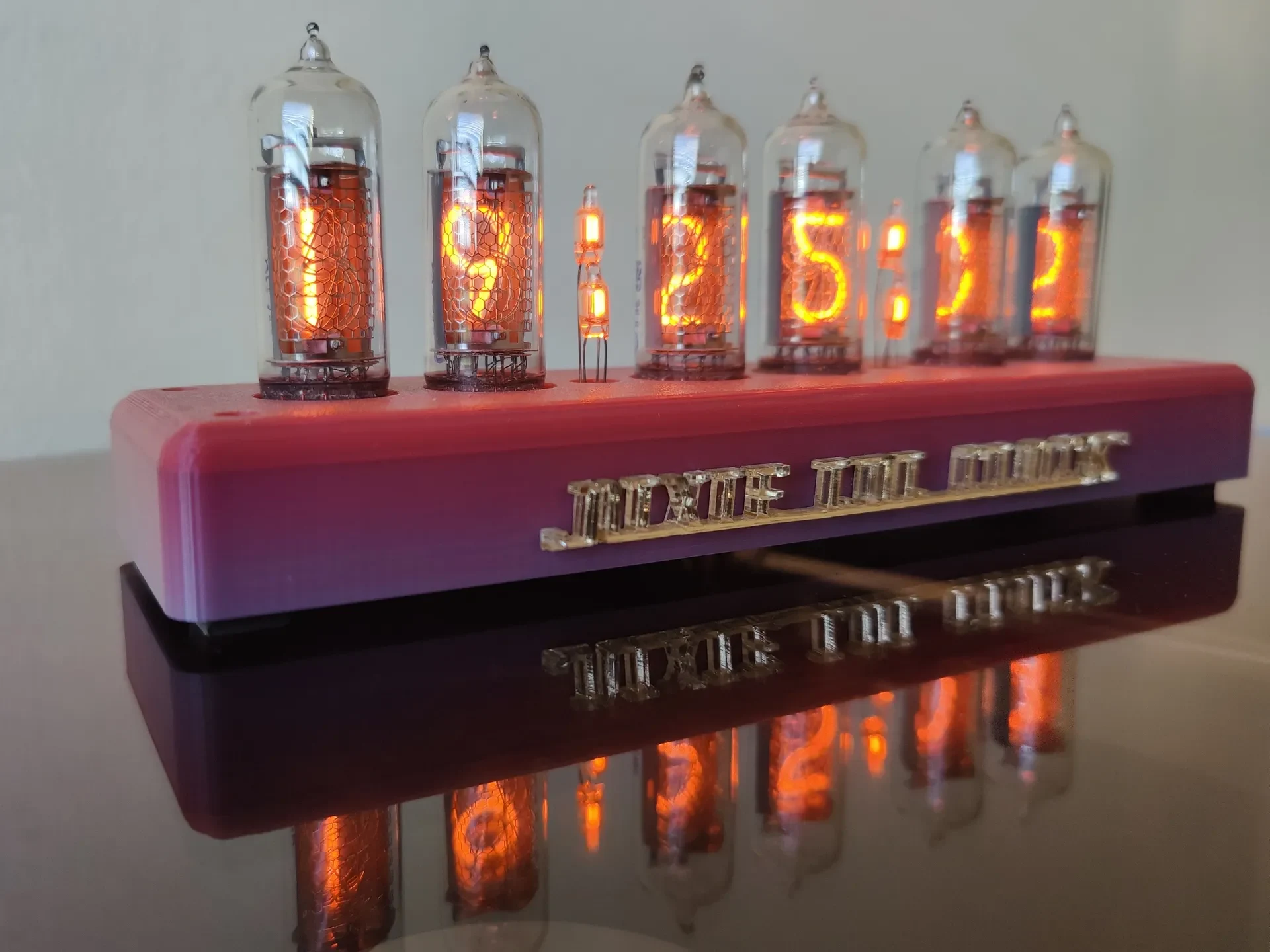

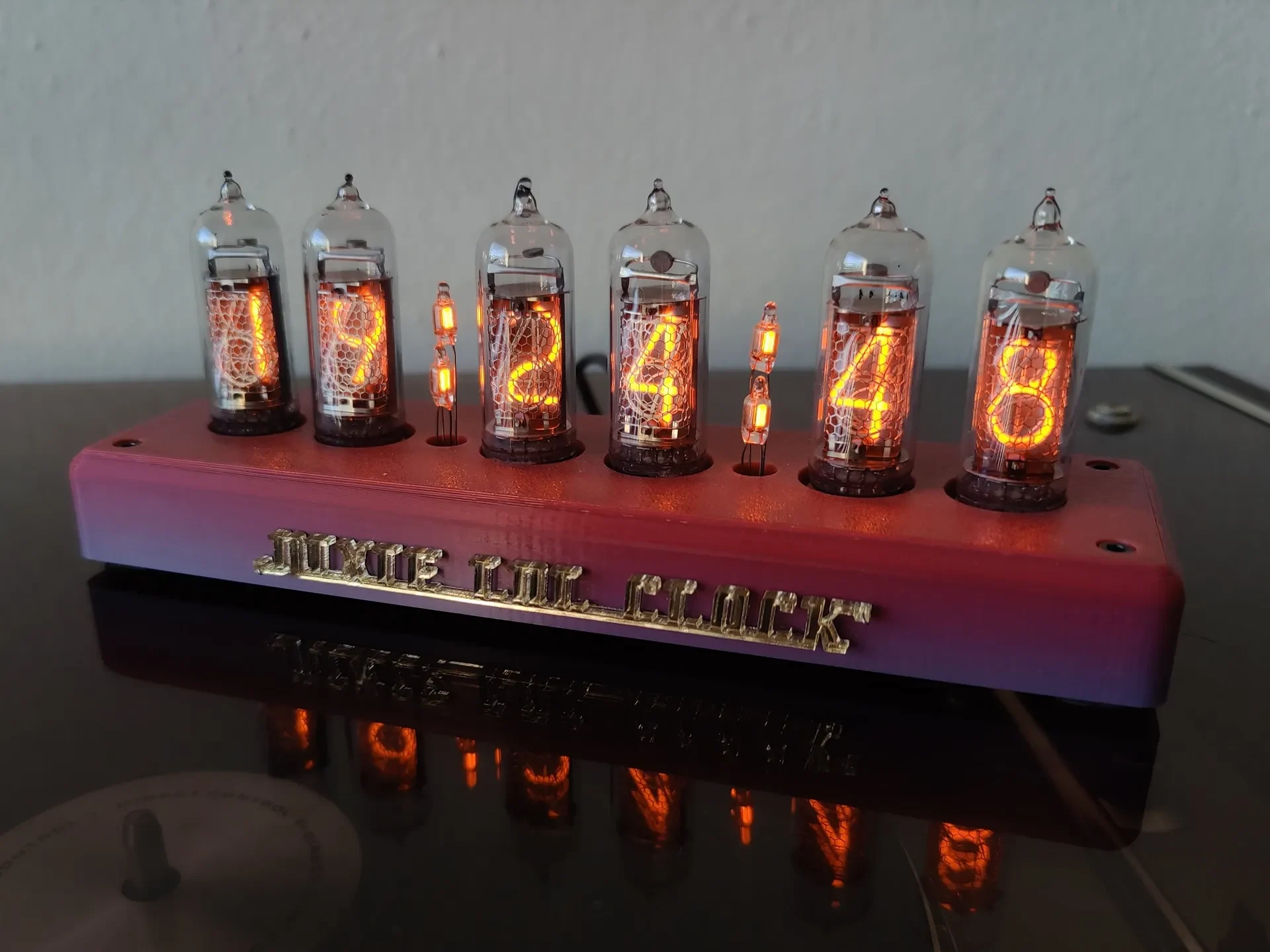

На фотографиях логотип на передней части корпуса представляет собой вырезанный лазером 3-миллиметровый ��олотой акриловый лист с двумя очень маленькими отверстиями. Я просверлил в печатном корпусе два отверстия одинакового размера и использовал выводы резистора в качестве заклепок.

В качестве примера я включил файл .ai для детали, вырезанной лазером, но, возможно, вы захотите изменить его дизайн, чтобы он соответствовал логотипу вашей лаборатории.

Список запчастей

— Печатные детали

1 комплект печатной платы (https://it.aliexpress.com/item/33026216982.html)

6x Никси-ламп IN-14

4 винта с цилиндрической головкой M3x15 мм

4 гайки M3

Настройки печати

Я использовал Prusa Slicer и оригинальный Prusa MK3S со станиной с порошковым покрытием для 3D-печати деталей.

Все stls в правильной ориентации.

Печатает следующие детали:

1x IN14_top: Prusament PETG, предустановленная скорость 0,2 мм, без опор, 3 стенки

1x IN14_снизу: Prusament PETG, предустановленная скорость 0,2 мм, без поддержки

Сборка

Припаяйте трубки и разделители толстой кишки к печатной плате (обратите внимание на ориентацию трубок)

Очень осторожно вставьте собранную плату в верхнюю печатную часть, а затем добавьте нижнюю печатную часть.

Теперь закрепите всю сборку 4 винтами сверху, которые соединяются с 4 гайками, вставленными в нижнюю часть.

Удачной печати и наслаждайтесь новыми часами.

лицензирование и контакты

Спасибо за чтение и проявленный интерес. Если вам нужна более подробная информация, свяжитесь со мной в Instagram @delucalabs.

Этот дизайн находится под лицензией Creative Commons (международная лицензия 4.0) с указанием авторства — некоммерческая.
