Проект умного реле-бокса

Я регулярно занимаюсь электронными проектами для своего умного дома. На этот раз я делюсь этим с публикой.

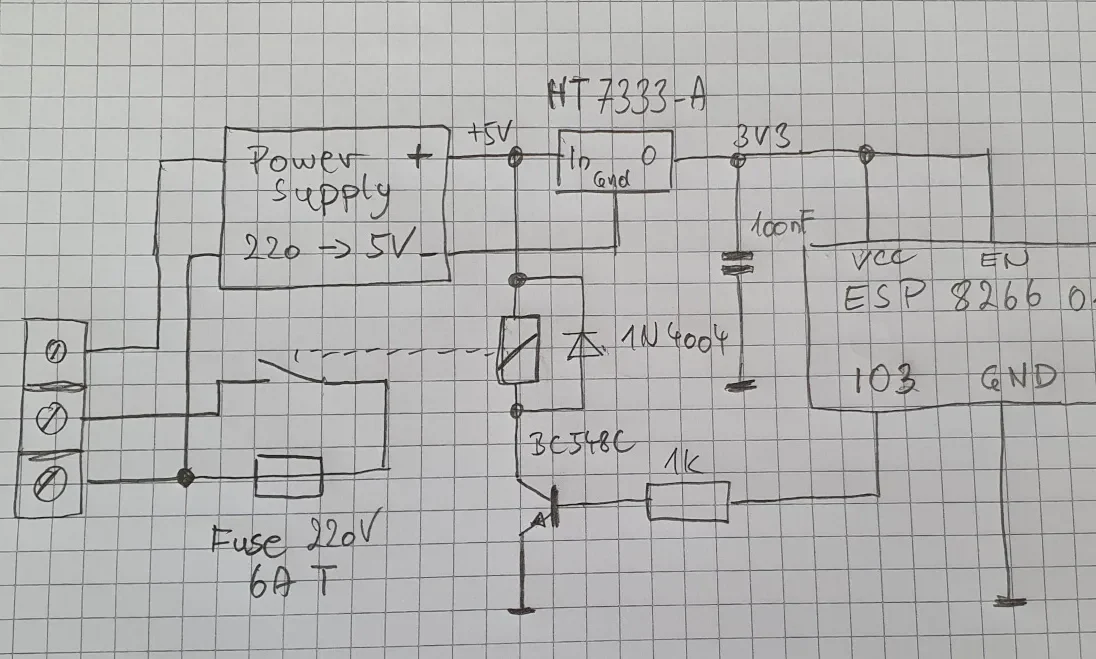

Это законченный проект, включающий схемы, макет макета и пример кода домашнего помощника с esp-home.

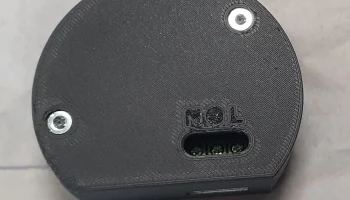

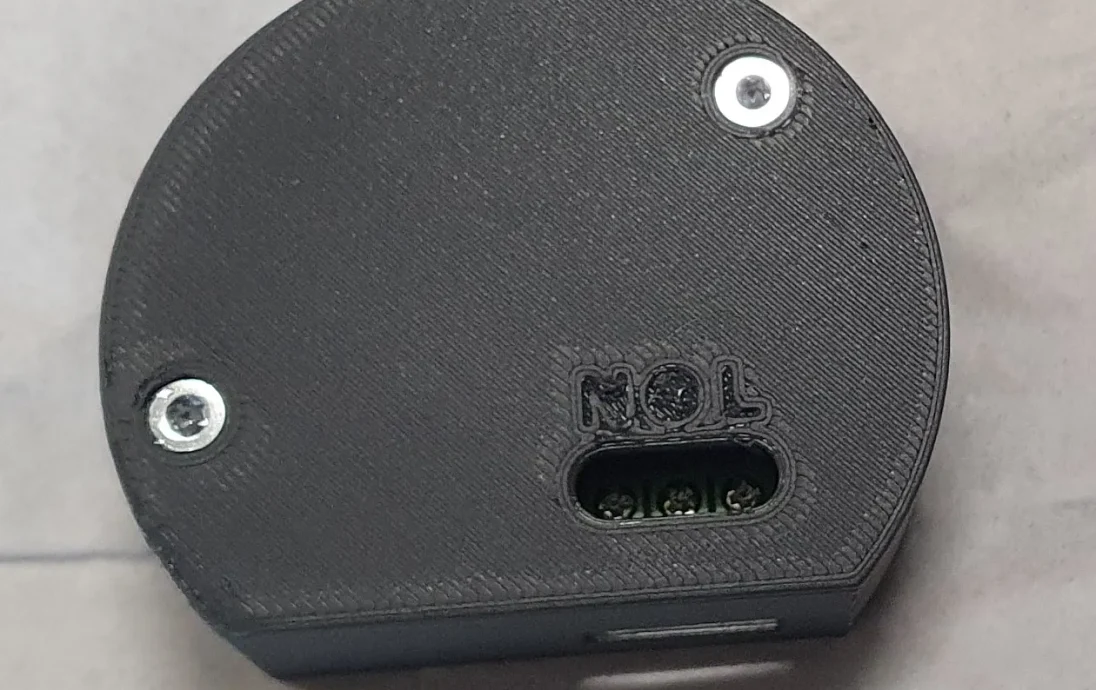

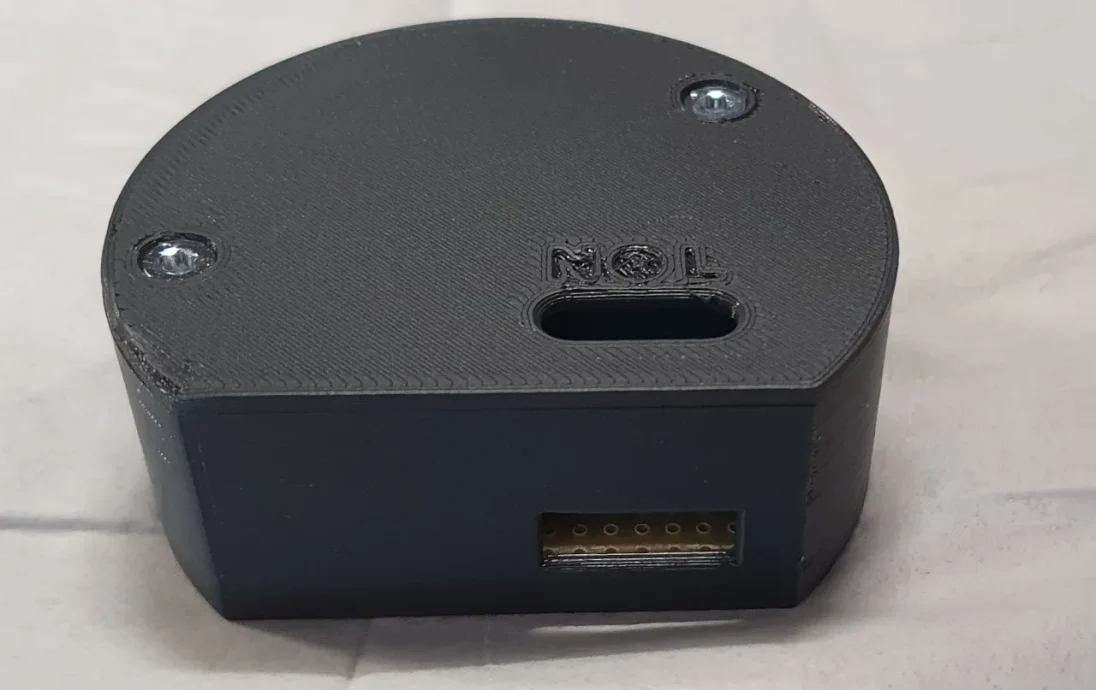

Коробка потребляет 0,7Вт в режиме ожидания и 1,2Вт при включении реле. Размеры корпуса 64х54х24мм.

При создании этого проекта вам понадобятся следующие материалы:

ЭСП-01 (ESP8266)
Реле, например https://www.amazon.de/dp/B074599SN8?psc=1&ref=ppx_yo2ov_dt_b_product_details
Модуль питания 5 В, например. https://www.amazon.de/dp/B088NJKG8N?psc=1&ref=ppx_yo2ov_dt_b_product_details
Регулятор для снижения напряжения с 5 В до 3,3 В, например. https://www.amazon.de/dp/B09RWNLB2F?psc=1&ref=ppx_yo2ov_dt_b_product_details
Один транзистор BC 548C
Один диод 1N4004 или аналогичный.
Один резистор с 1к
Предохранитель с держателем предохранителя для монтажа на печатной плате
2х4-контактные разъемы для ESP.
3-контактная винтовая клемма, например. https://www.amazon.de/gp/product/B087RN8FDZ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

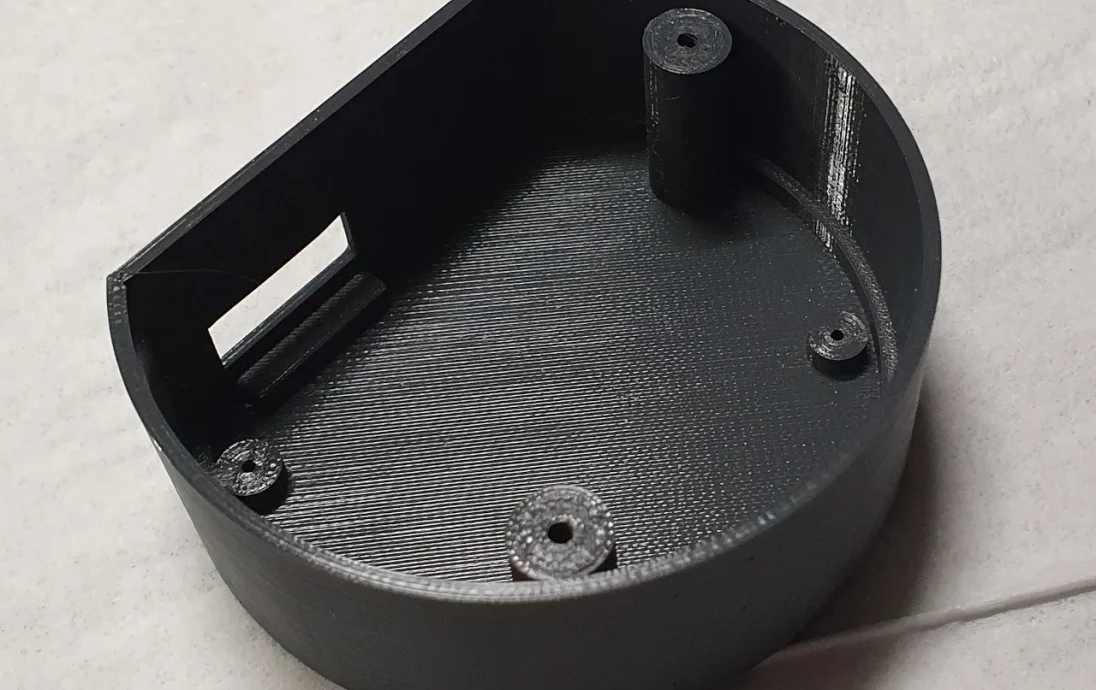

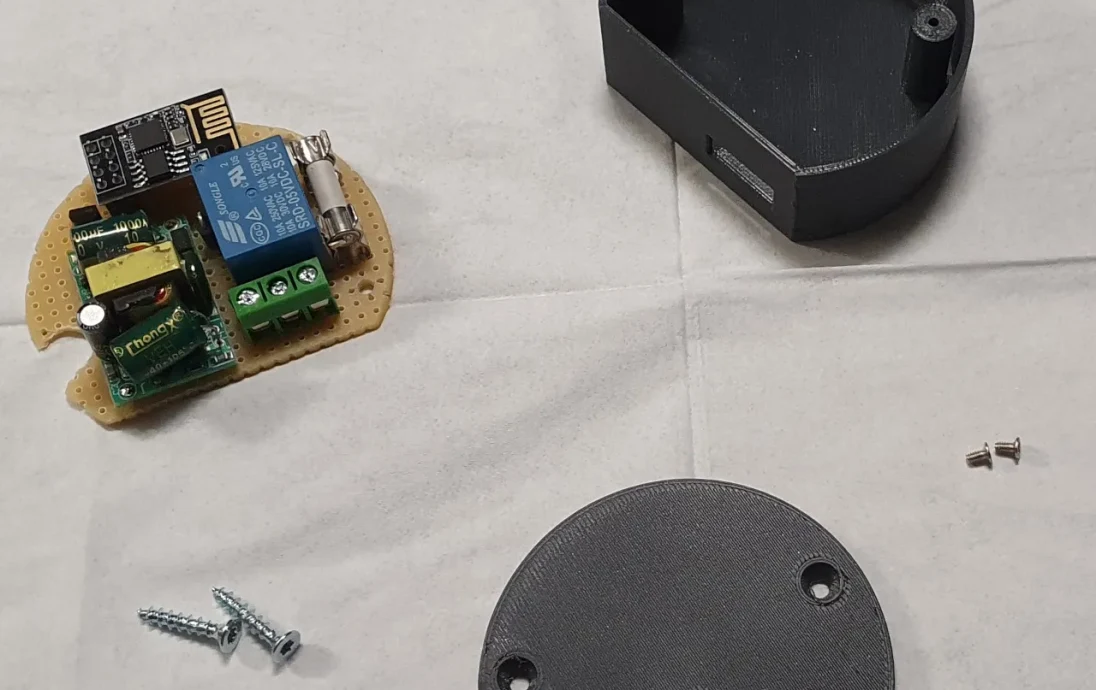

2 винта М2х4 для крепления печати в корпусе

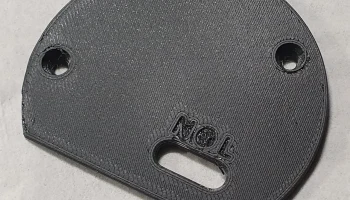

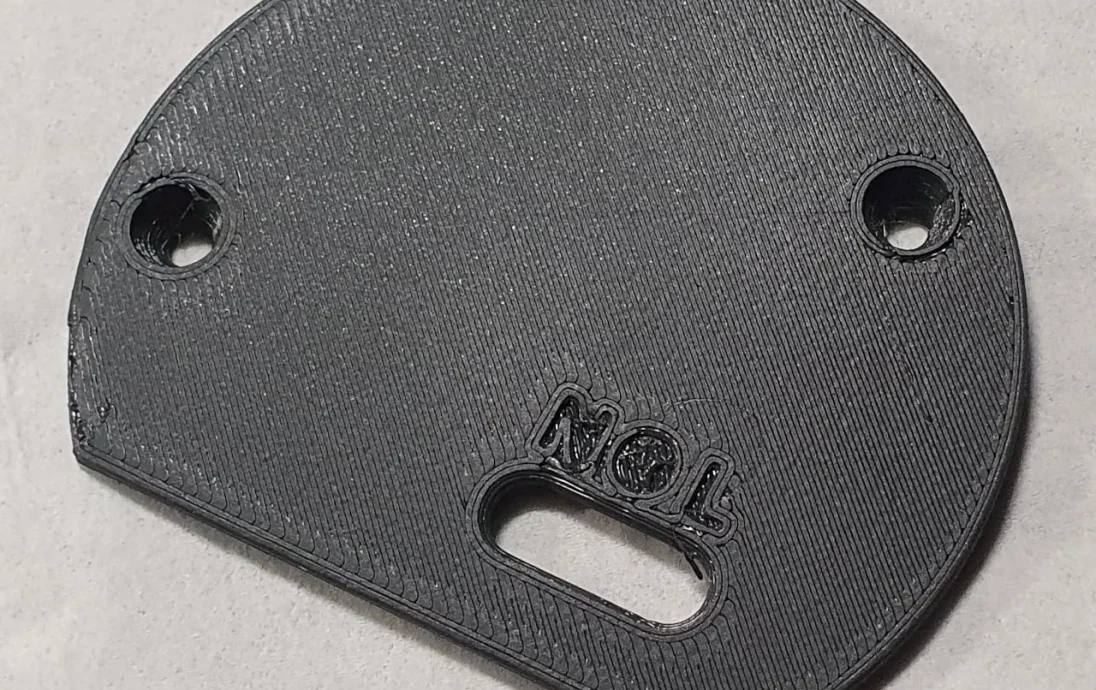

2 шурупа Spax 3x16 мм для крепления крышки к корпусу.

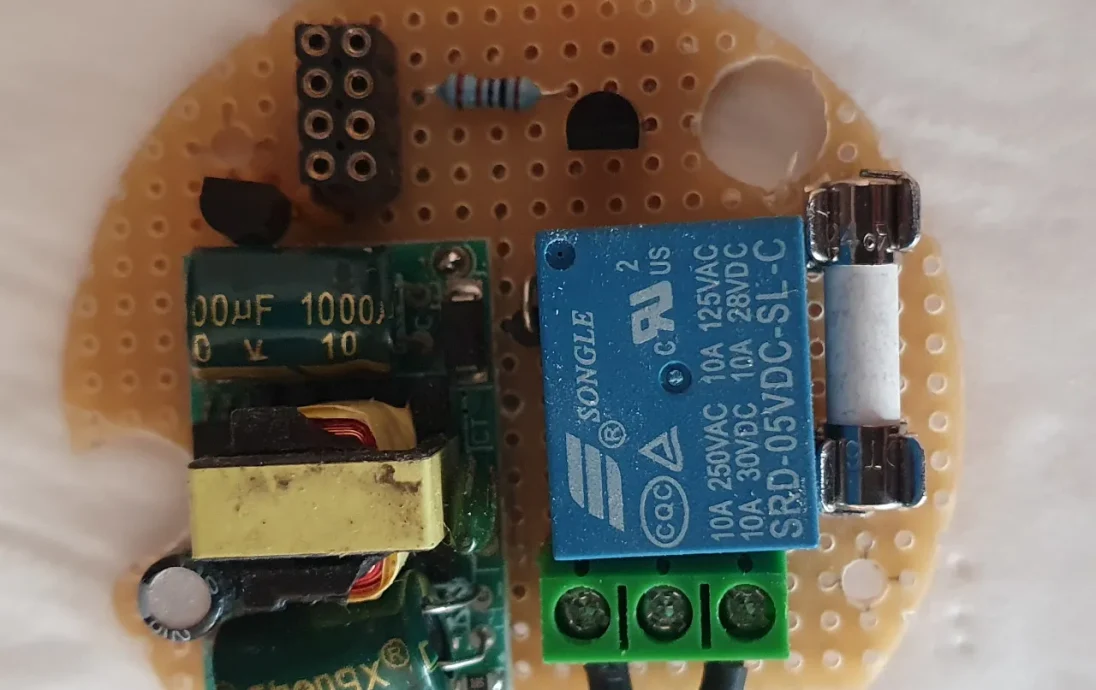

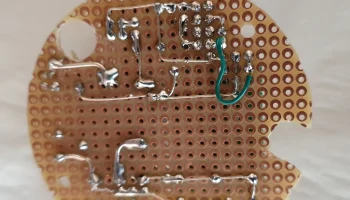

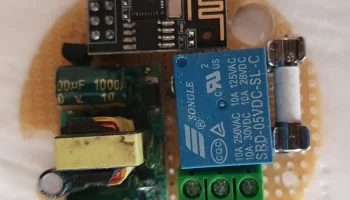

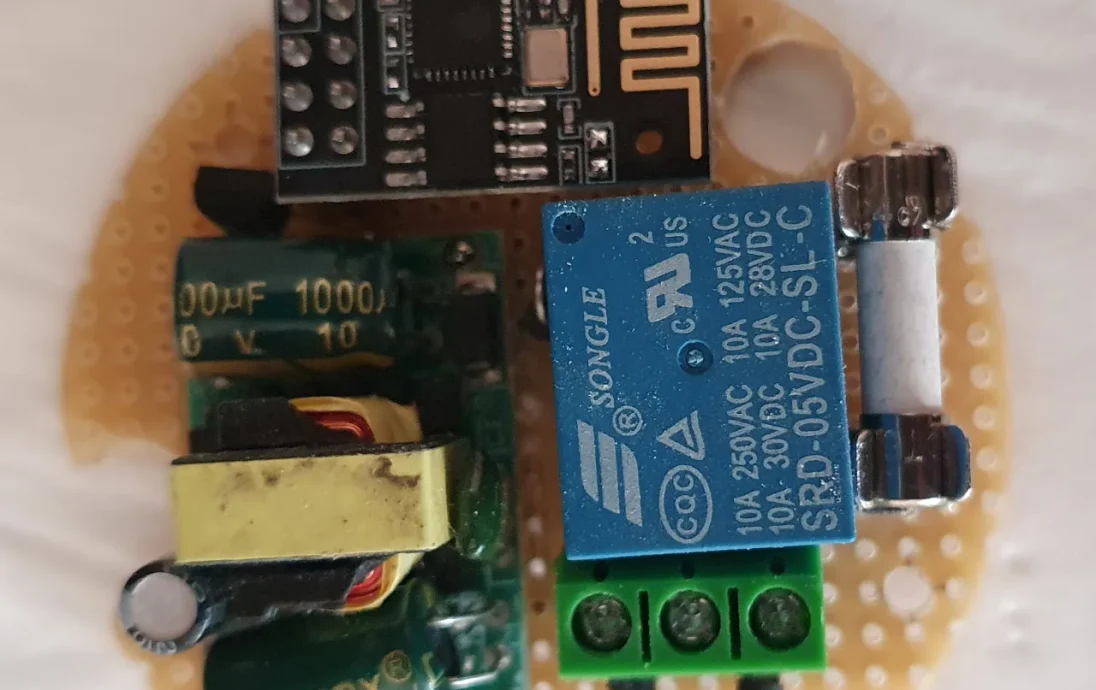

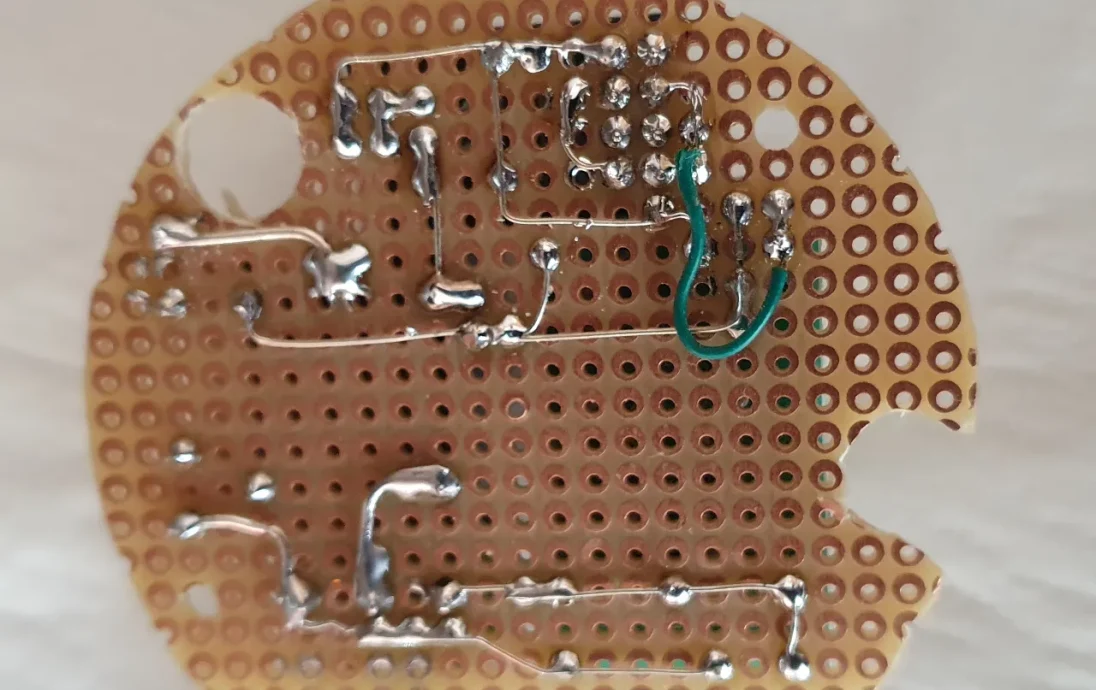

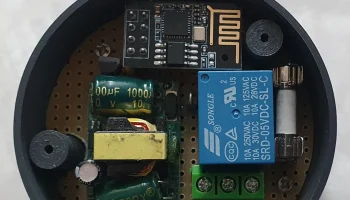

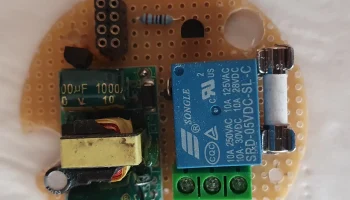

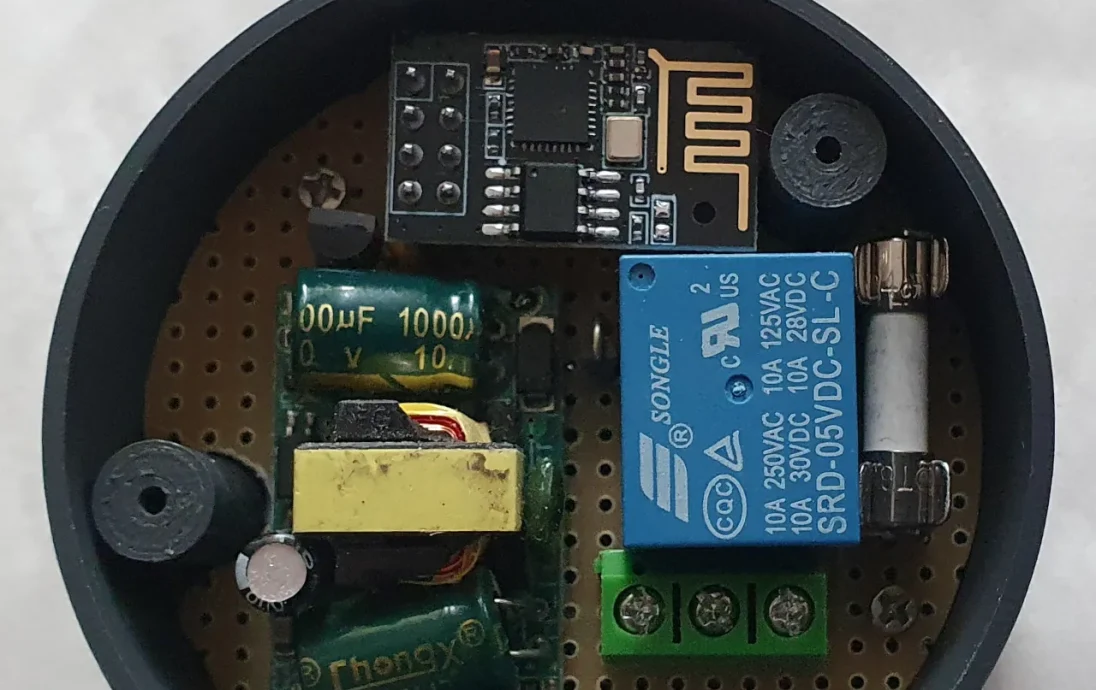

Я удалил светодиод питания модуля питания, чтобы уменьшить мощность в режиме ожидания, а также светодиод модуля ESP-01. Все элементы распаяны на макетной плате (подробнее смотрите на картинках).

Если вы создадите этот проект или используете его в качестве основы для своих собственных творений, я был бы рад увидеть мейк или ремикс :-)
