Градиентные столбы

Модель в основном подходит для печати PLA, однако я настоятельно рекомендую использовать PETG или другой материал, обладающий более высокой термостойкостью. Светодиоды сильно нагреваются и могут размягчить PLA, особенно белый цвет при полной яркости потребляет больше всего энергии и выделяет тепло. Полупрозрачные балки напечатаны PETG. Не пытайтесь использовать идеально прозрачные материалы, такие как акриловая палочка, потому что свет должен отклоняться от примесей, поэтому вам нужно использова��ь несовершенные прозрачные материалы. Полупрозрачный PETG BambuLab был тем, что у меня было под рукой, поэтому я использовал его.

Esp8266 прошит прошивкой WLED. Имеется две сенсорные кнопки и восемь светодиодных модулей WS2812. Все электронные компоненты с Алиэкспресс. Здесь вы можете прошить свой esp8666 последней версией WLED прямо из браузера.

Важные моменты при выполнении электронной сборки:

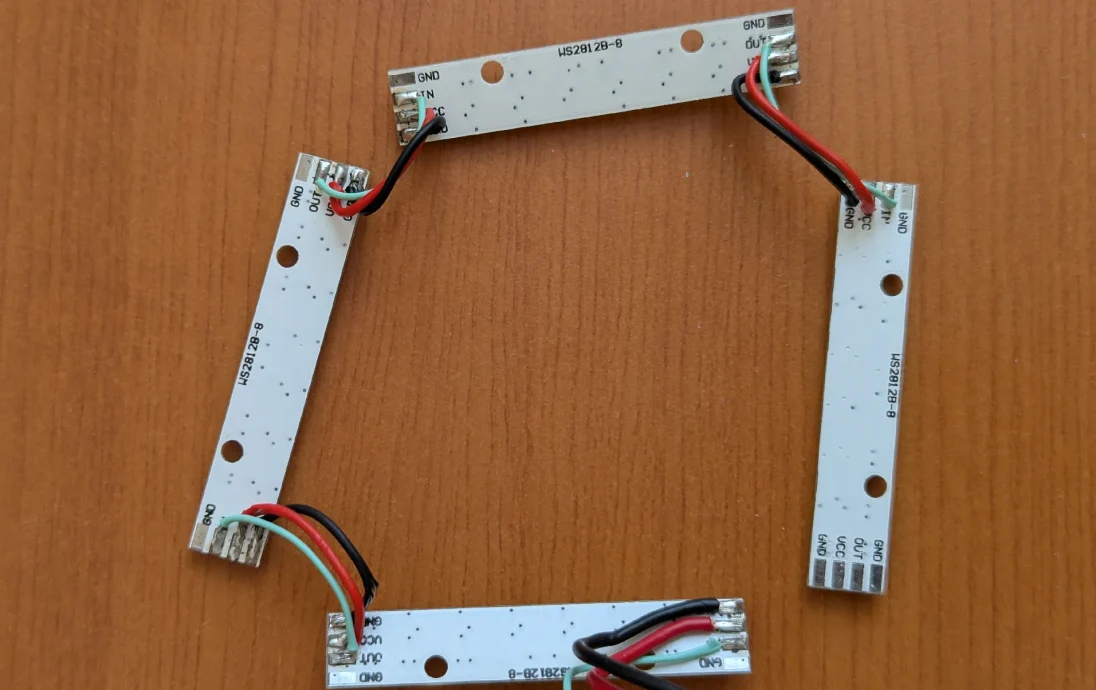

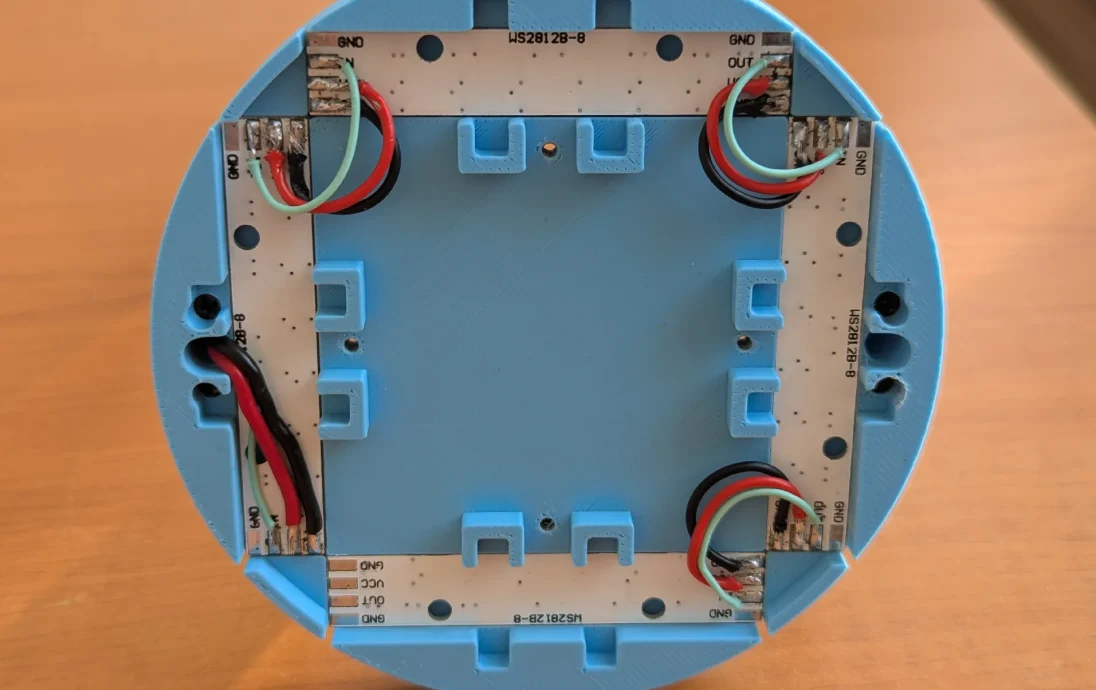

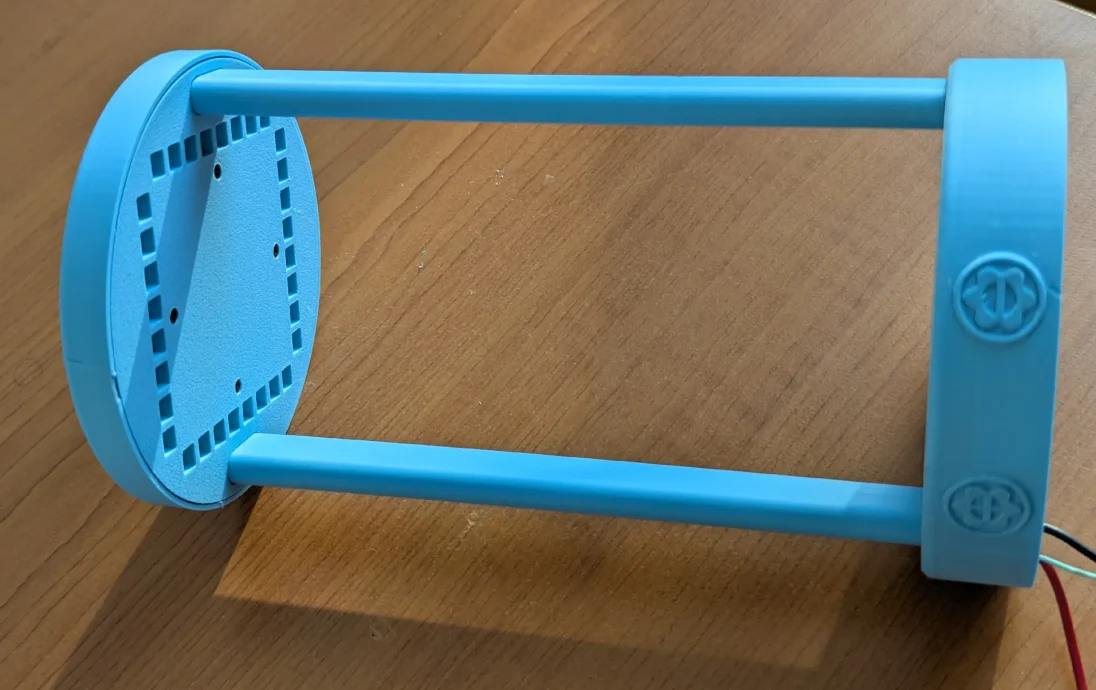

Чтобы светодиодные платы поместились в слот, обрежьте края печатной платы, это также поможет избавиться от осколков.
Каждая плата светодиодов потребляет около 270 мА, поэтому в целом они будут потреблять чуть более 2 А, поэтому выбирайте кабель питания соответствующим образом.

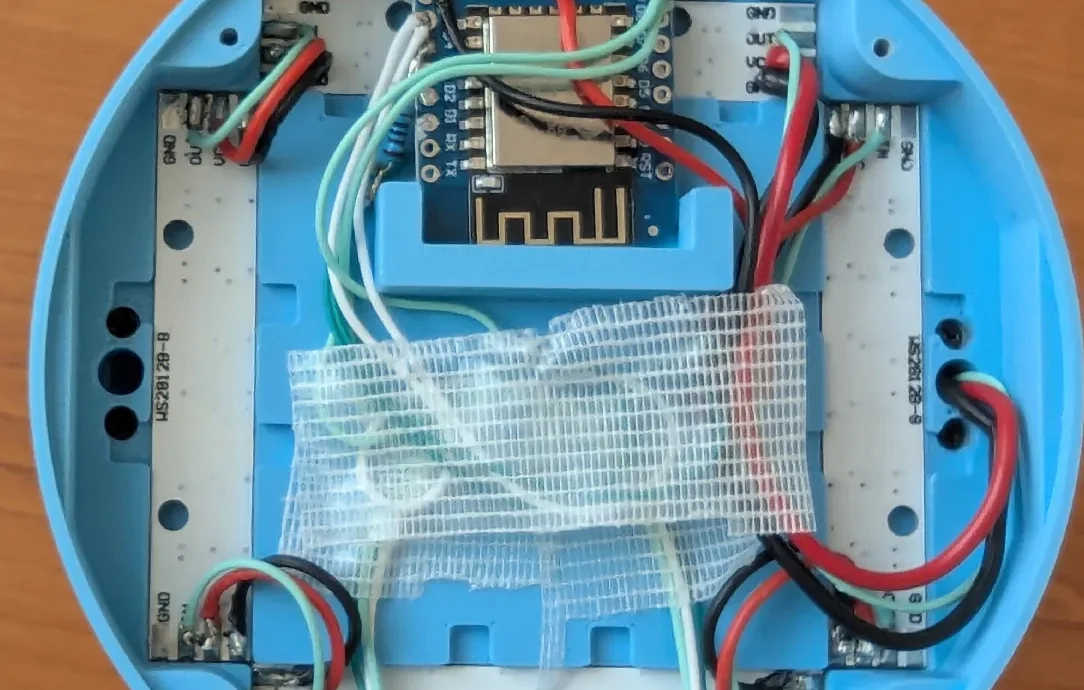

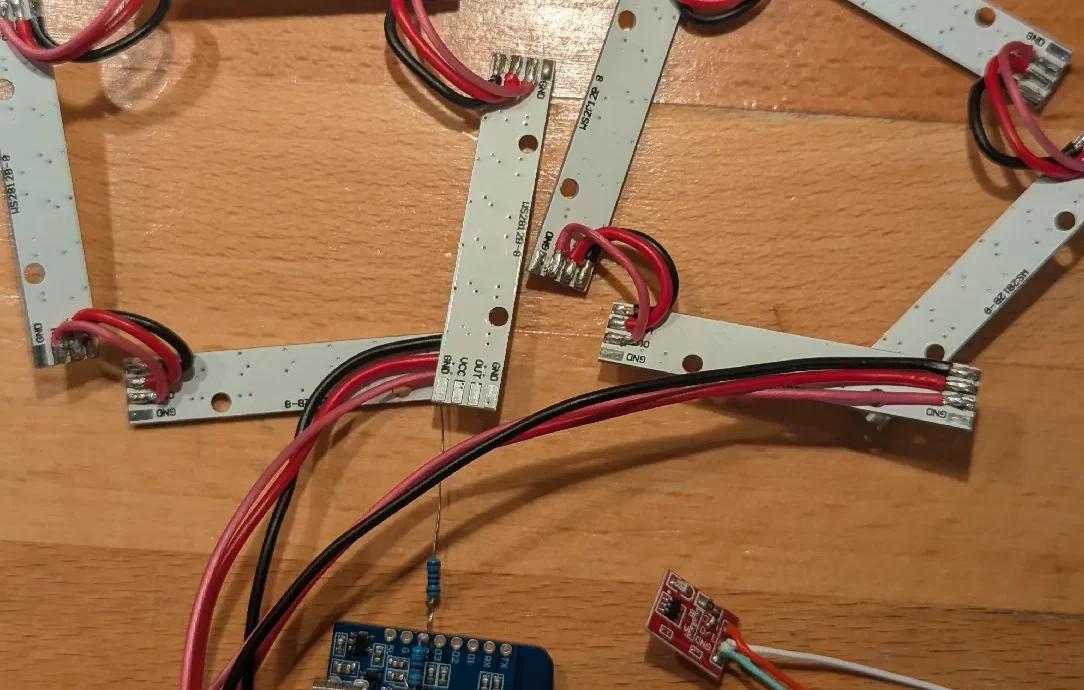

Не используйте напряжение 5 В с распиновки esp8266, поскольку оно подается через очень маленький диод, к��торый не выдерживает ток. Вместо этого вы можете поцарапать дорожку 5 В, как я сделал на картинке, чтобы получить 5 В напрямую от USB. Что касается GND, вы можете поцарапать практически любое место на плате, где доступна плоскость GND.

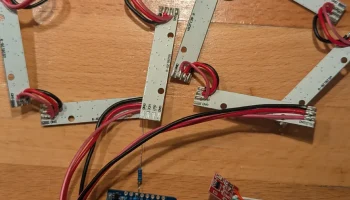

Я добавил подтягивающий резистор 10 кОм и резистор 1 кОм последовательно к линии передачи данных. В противном случае esp8266 не загрузится.

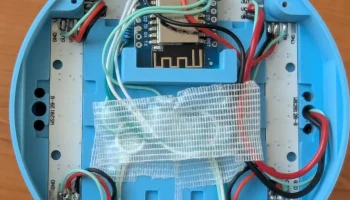

Для сенсорных кнопок я использовал D1 и D2 (GPIO4 и GPIO5), думаю можно использовать и другие контакты с платы, но я не все пробовал. Важно добавить конденсатор в платы сенсорных кнопок, поскольку на них легко воздействуют колебания напряжения питания, что происходит, когда яркость светодиодов увеличивается так быстро. На правой плате вы можете увидеть добавленный мной конденсатор.

Остальная сборка проста, просто припаиваем провода. Я знаю, что мои кабели немного запутаны, но это один из моих первых 3D-проектов.

Примеры ссылок с Алиэкспресс:

Светодиоды Все, что вам нужно, это найти WS2812.

Сенсорная кнопка поиска TTP223

wemos D1 mini обязательно закажите версию с USBn type-c

Все винты М2. На боковых стойках я использова�� 20 мм, для остальных 6 мм вполне хватило. Но будьте осторожны с винтами!!!
