Отображение часов, температуры и влажности

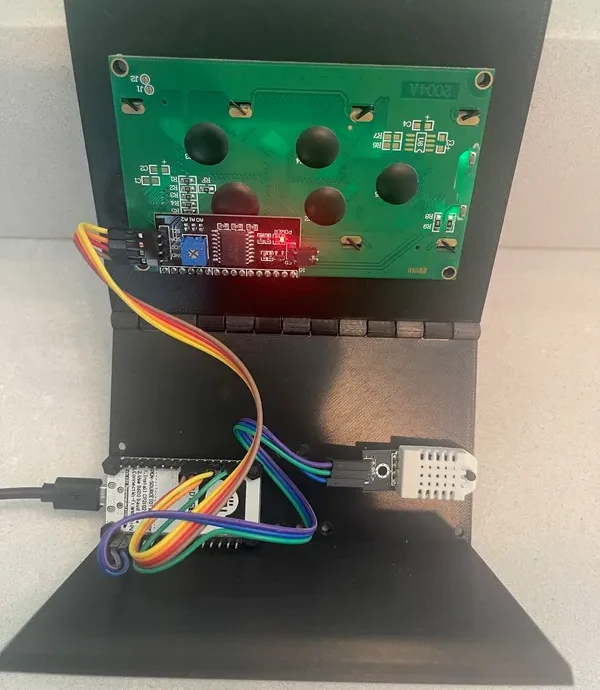

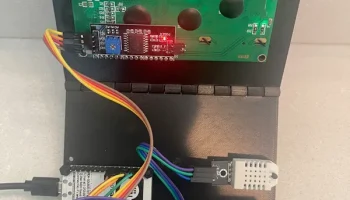

Это комбинированный держатель для модуля дисплея LCD 2004 20x4 и плат разработки ESP8266. Я создал его с откидной крышкой, чтобы его можно было полностью открыть для подключения плат и размещения ЖК-панели и датчиков. Отверстия для плат разработки ESP8266 подходят для двух плат разного размера, с которыми я столкнулся (я думаю, это v2 и v3). Я монтирую ESP8266 с помощью нейлоновых стоек M3. Я использую те же стойки для датчика DHT22.

Существует две версии навесной ЖК-панели. Во второй версии я добавил отверстия для размещения 12-миллиметровых кнопок на панели, которые я использую для переключения между различными вариантами отображения. Они легко добавляются к платам ESP8266 и позволяют просматривать информацию от различных датчиков одним нажатием кнопки!

Я проделал отверстия для прикручивания ЖК-панели, но прилегание к моему принтеру почти ��деальное, он просто защелкивается и остается на месте без каких-либо дополнительных винтов.

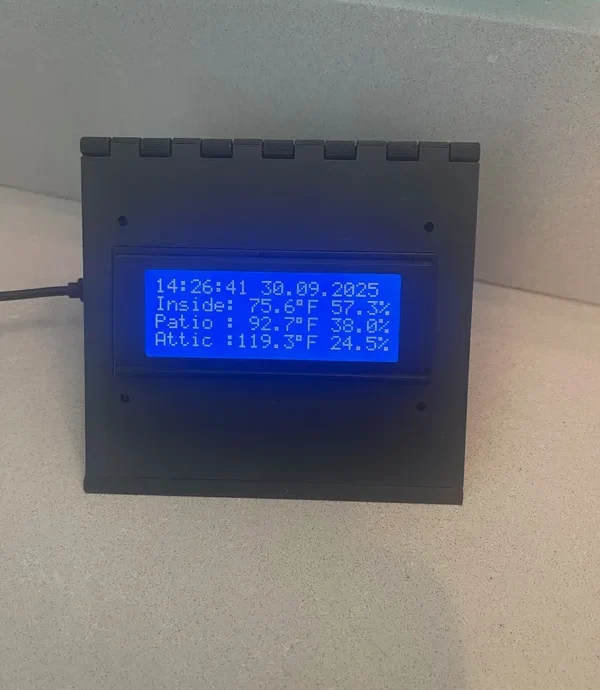

В моем примере я подключаю это с помощью Home Assistant, чтобы получить время и значения удаленных датчиков температуры/влажности (чердак и внутренний дворик). Я также разместил внутри устройства датчик DHT22.

Благодарим rohingosling за параметрическую конструкцию шарнира, адаптированную для использования в этой модели: https://www.thingiverse.com/thing:2187167
