Зависть доставки AZ / AZ-Envy

Хорошая маленькая доска, с которой можно играть. Он упаковывает следующее:

ЭСП8266-12Ф

Датчик MQ-2

Датчик температуры/влажности SHT30

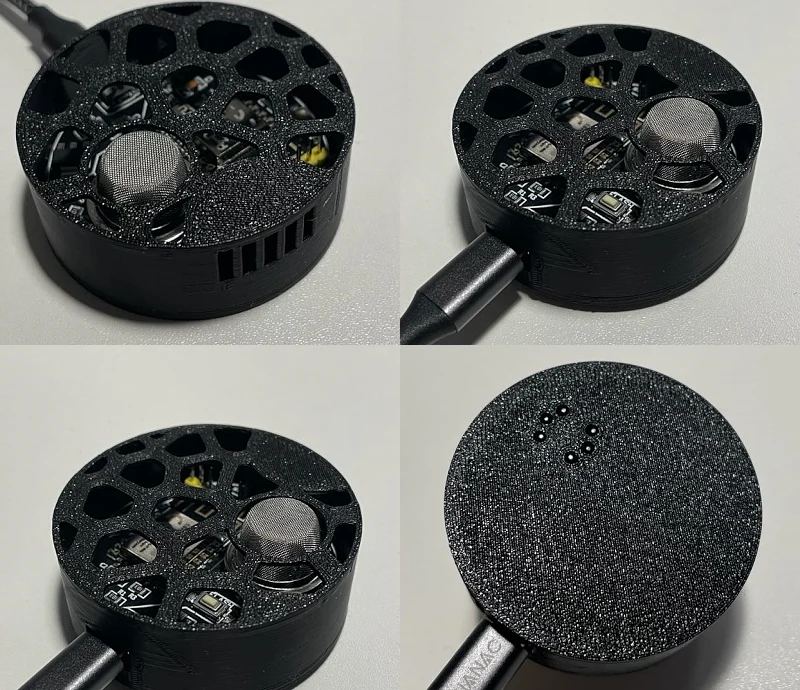

Вдохновленный кейсами, которые вы уже можете найти в Интернете, я создал свой собственный с нуля. Чтобы достичь того, что я имею сейчас, потребовалось немало прототипов, но это была хорошая дизайнерская задача. Напечатал его с соплом .4, и он соединяется без каких-либо винтов, клея и прочего. Сделала из него 2 разные шапки, одну закрытую, другую с вороным узором.

Я использую эту плату с ESPHome/Home Assistant, но, честно говоря, датчик SHT30 бесполезен. Датчик газа MQ2 представляет собой хемирезистор. Он может обнаруживать концентрации сжиженного нефтяного газа, дыма, алкоголя, пропана, водорода, метана и угарного газа в диапазоне от 200 до 10000 частей на миллион.

Для этого его нужно сильно нагреть. Я установил напечатанную перегородку толщиной 3 мм между датчиком MQ2 и SHT30, но это не решит проблему. Вы можете легко скорректировать температуру на -10C, чтобы получить реалистичное значение. К сожалению, это также означает, что влажность очень низкая. Так что в качестве датчика газа это забавный датчик, в остальн��м он не так уж и полезен.

Примечания:

Напечатал это из PLA с соплом 0,4 мм и высотой слоя 0,28 мм, хорошо скрепляется. Нужны ли вам опоры или нет, во многом зависит от того, насколько хорошо настроен ваш принтер. На всякий случай добавьте органические опоры на рабочую пластину.
