Это первый дизайн, который я опубликовал.

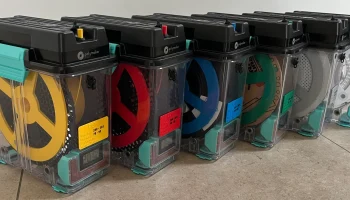

После использования нити из коробки PolyDryer от Polymaker мне пришлось открыть ее снова, и сухость внутри немного пропала. Итак, пришло время решения.

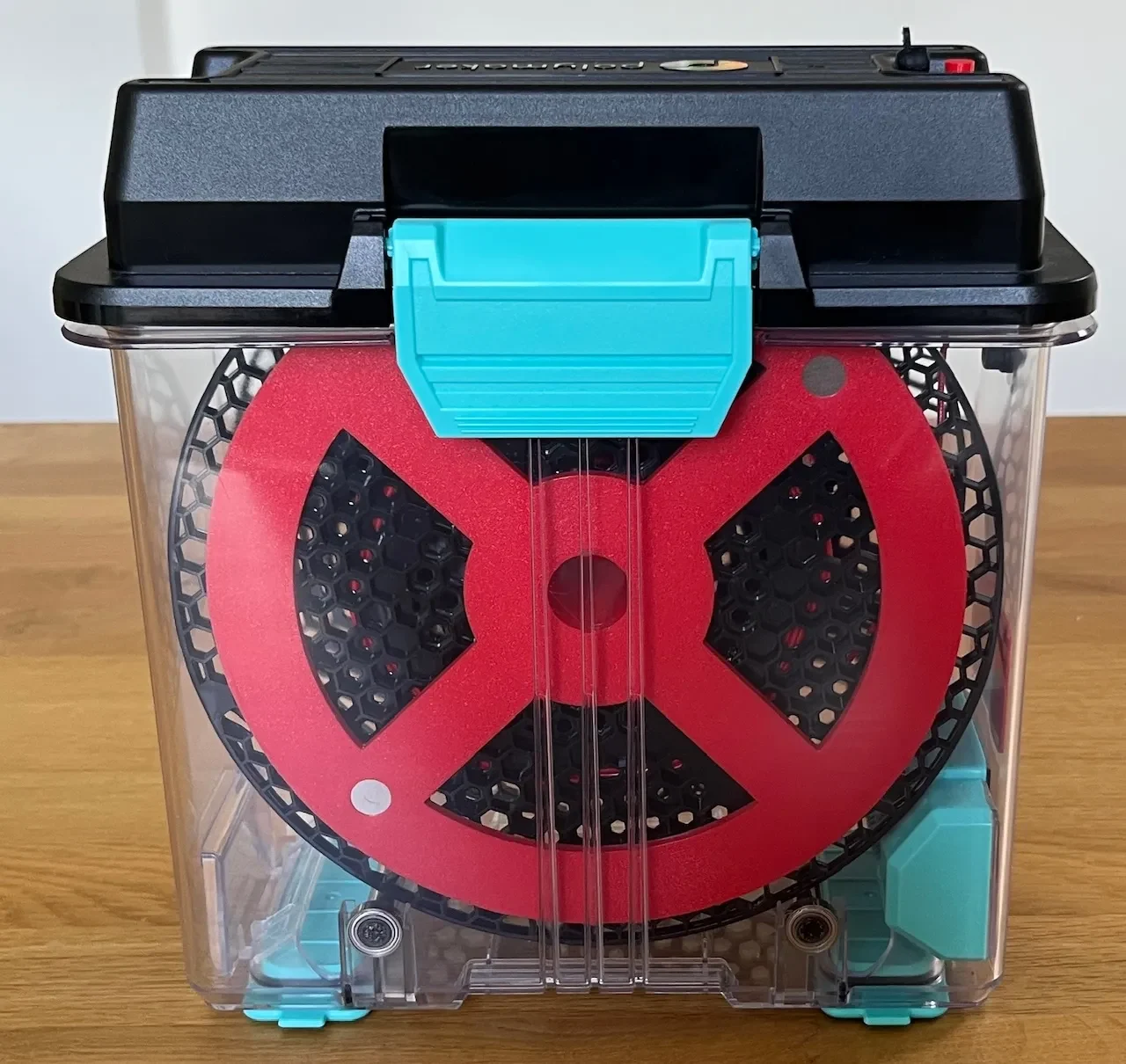

Я разработал магнитный держатель катушки всего с двумя сильными магнитами, позволяющий перематывать файл, не открывая коробку. И держатель с еще более сильным магнитом.

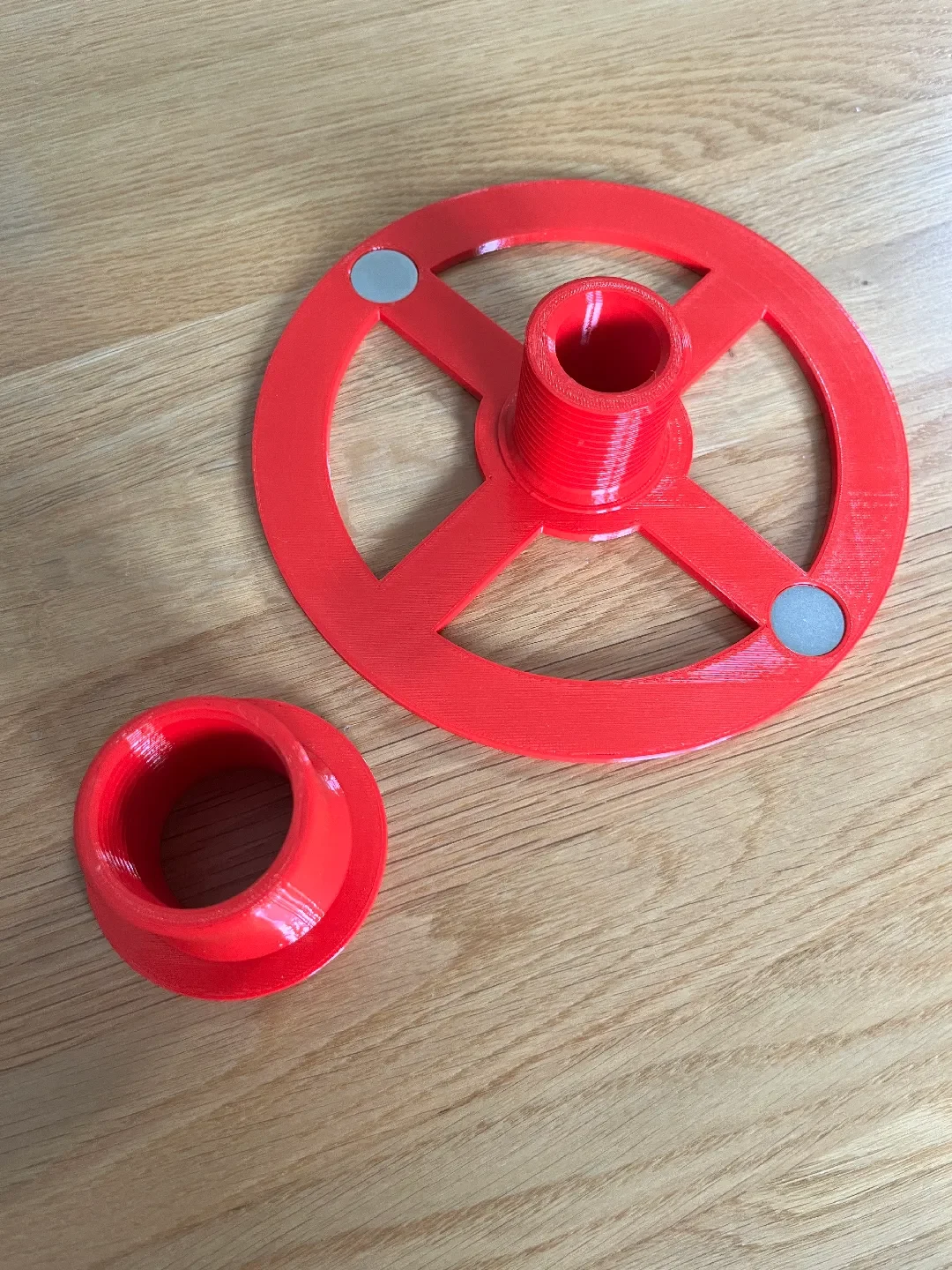

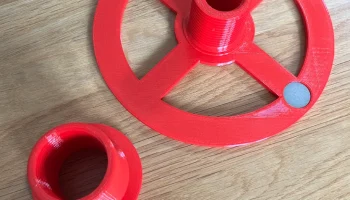

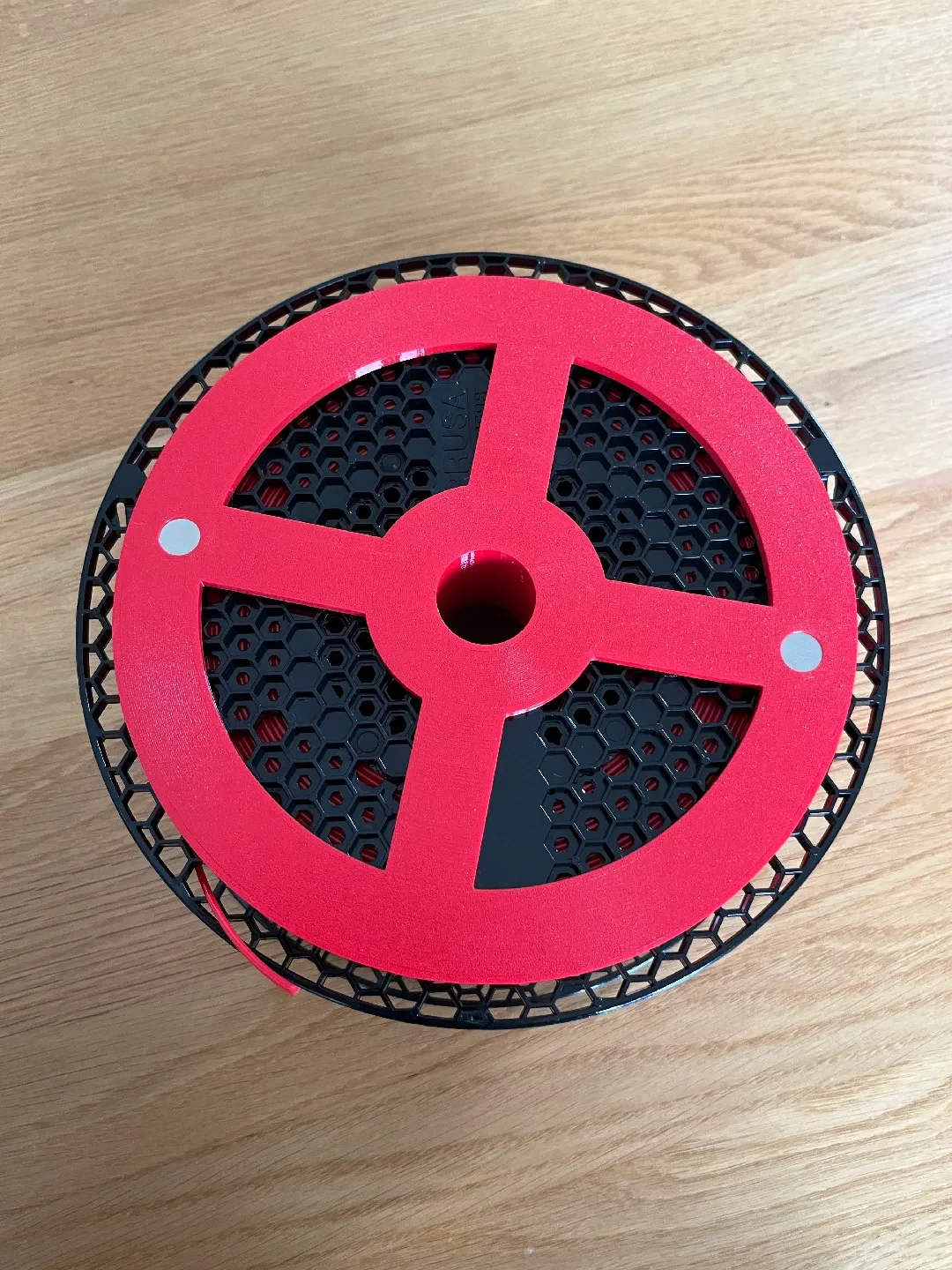

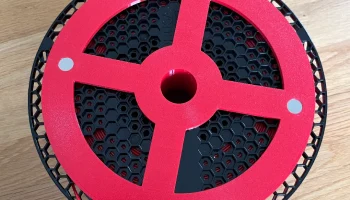

Магн��ты в шпуле имеют диаметр 20 мм, высоту 3 мм и удерживающую силу 4,3 кг. Направление магнитов должно совпадать с направлением магнита в держателе, чтобы они притягивали друг друга.

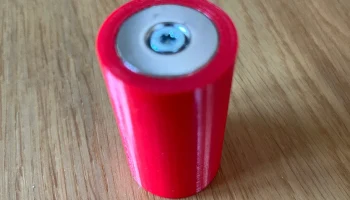

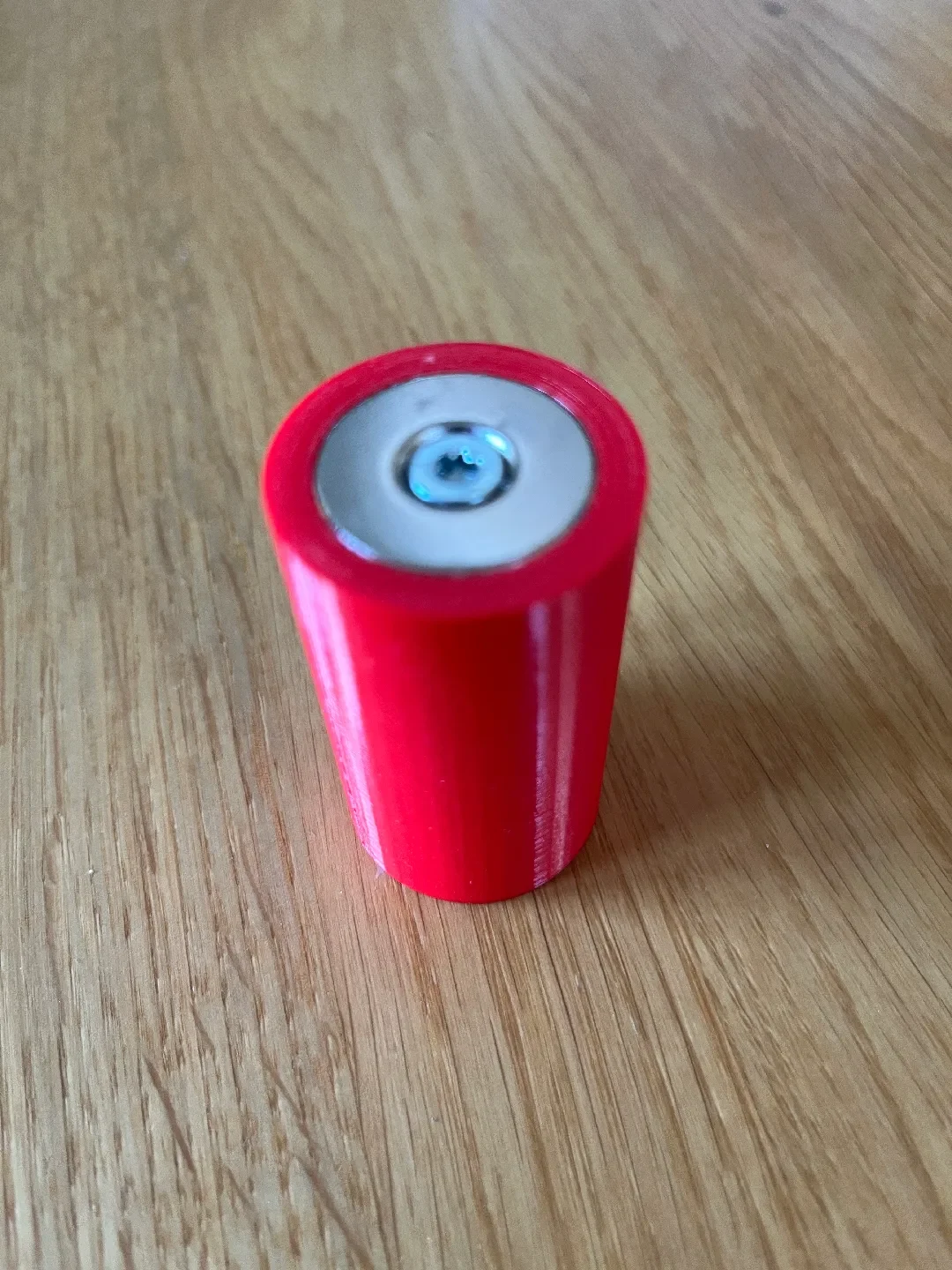

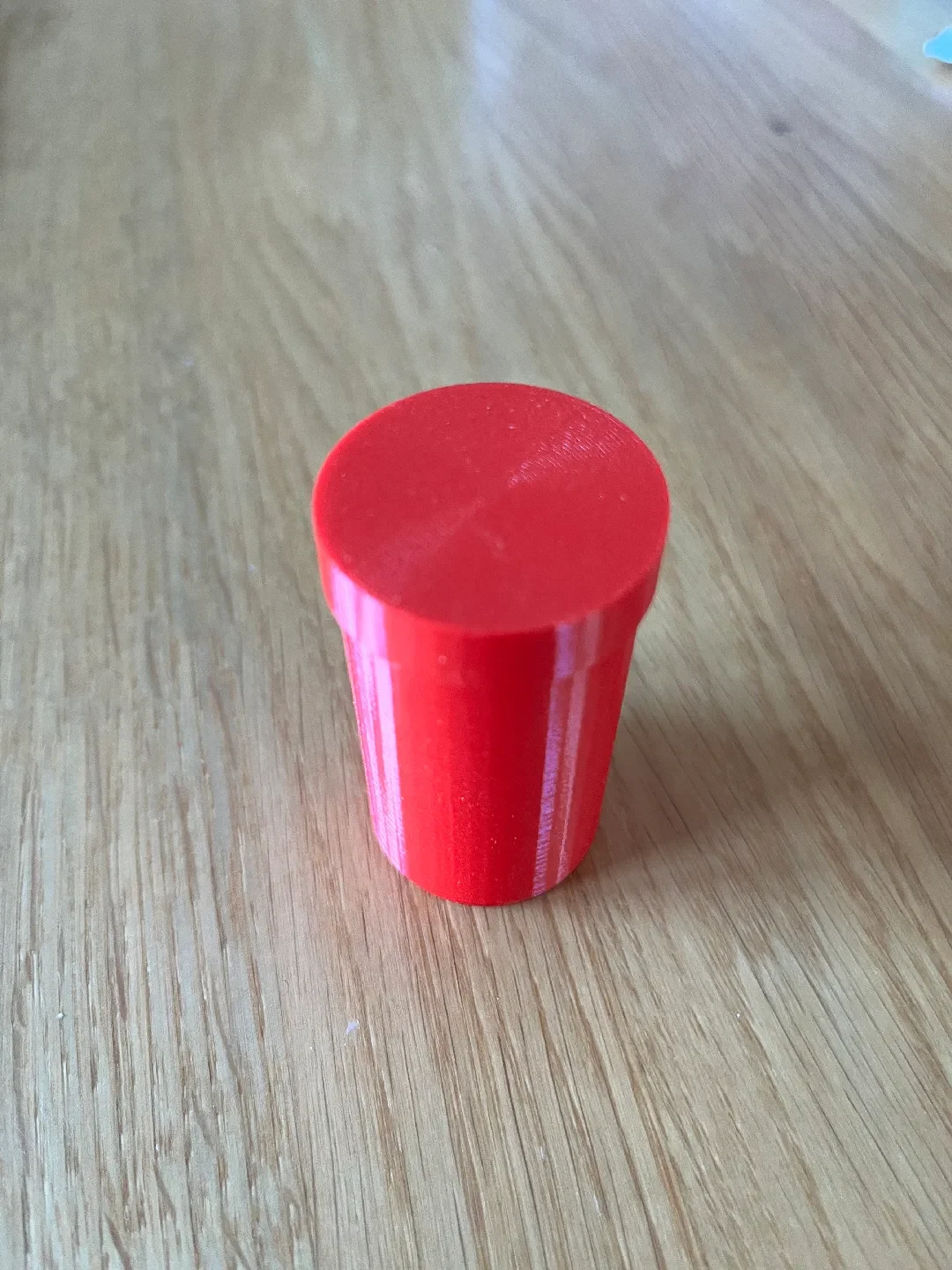

Магнит в держателе винтового типа диаметром 23 мм, высотой 4 мм и силой удержания 6,5 кг.

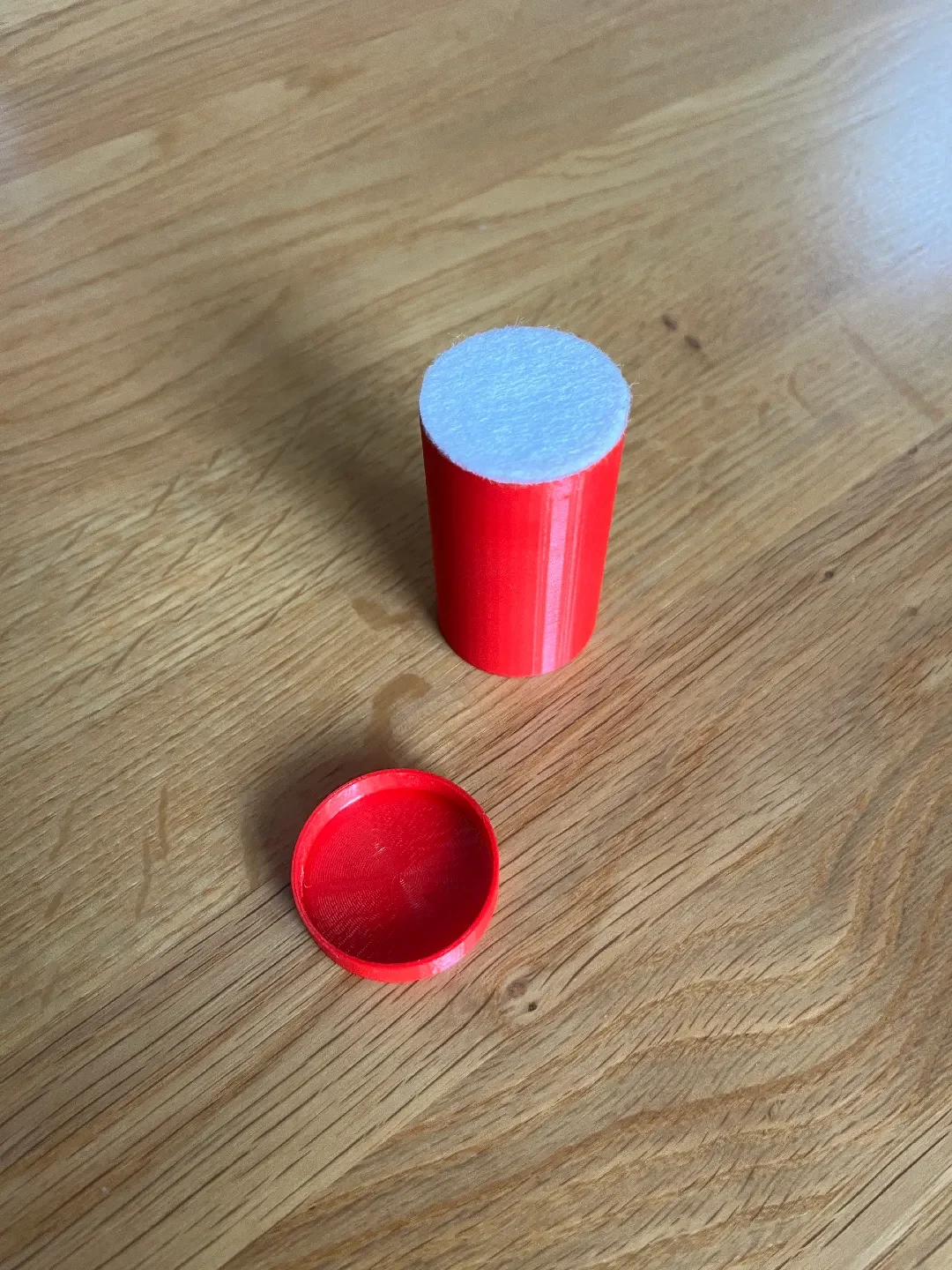

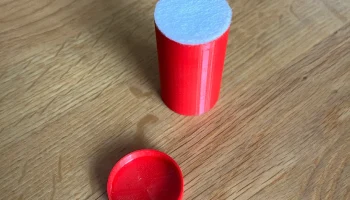

Магнит в держателе покрыт куском ткани, чтобы не поцарапать сухой бокс Polymaker.

Винтовая резьба основана на держателе катушки https://www.printables.com/model/15396-spool-holder. Остальное — моя собственная разработка.

Чтобы нить не попала в коробку полностью, я использую заглушку порта PolyDryer https://www.printables.com/model/1002154-polydryer-port-plug-and-filament-holder.

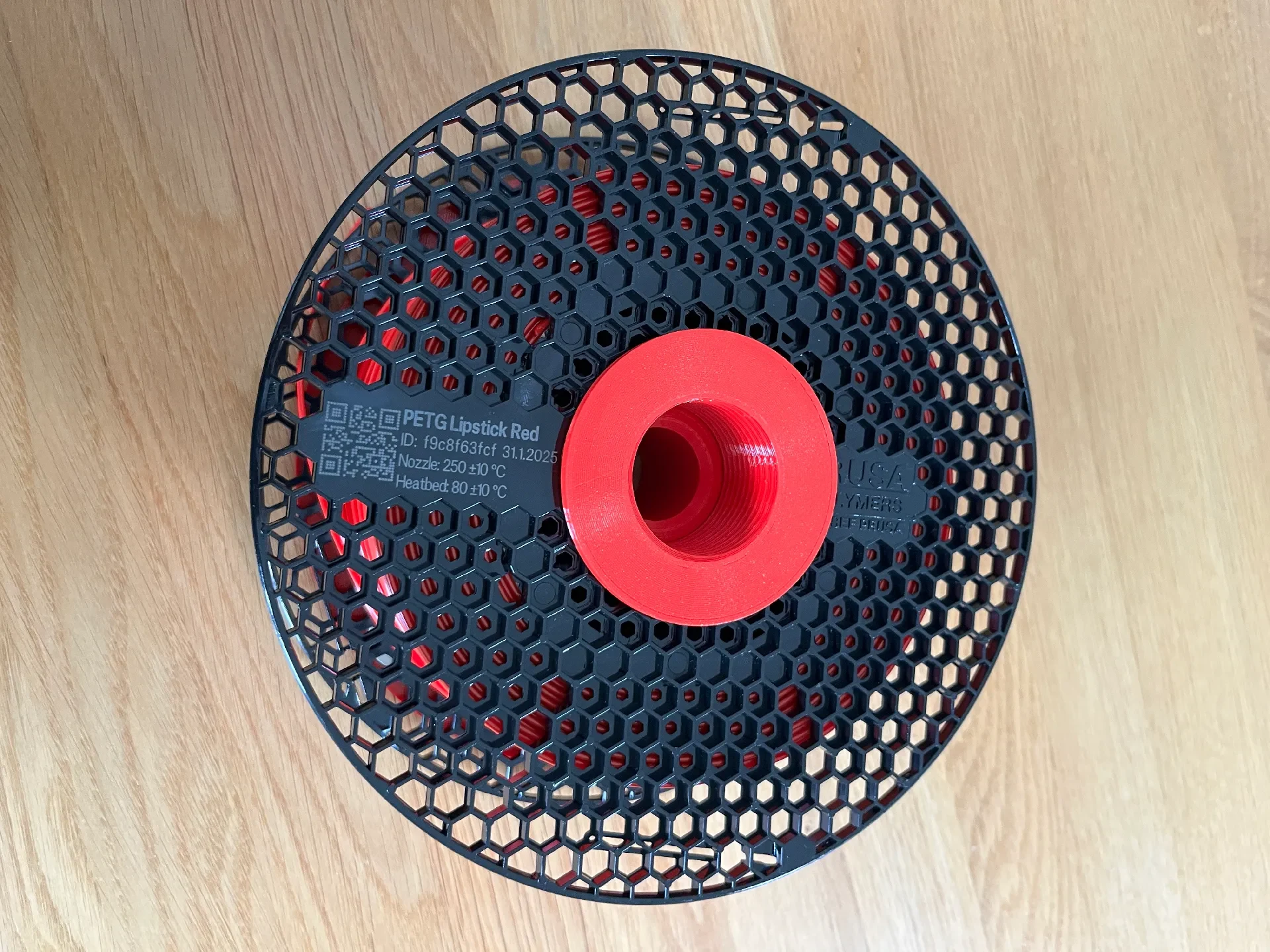

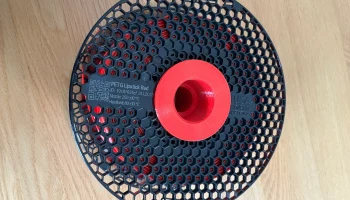

Деталь с магнитами следует расположить так, как показано на рисунках, в этом случае при намотке муфта будет затянута. Если поставить их другой стороной, есть вероятность, что муфта ослабнет.

Иногда нужно немного потрясти коробку, чтобы сдвинуть шпулю с магнитами в сторону коробки, иначе расстояние для магнитной муфты с магнитным держателем будет слишком большим.

Некоторые катушки работают более плавно, чем другие, но до сих пор это работало как с пластиковыми, так и с бумажными катушками.

Этот фильм демонстрирует, как это работает: https://www.deltapvs.com/3D-printing/rewinder_demo.mov

Обновление от 5 декабря 2025 г.:

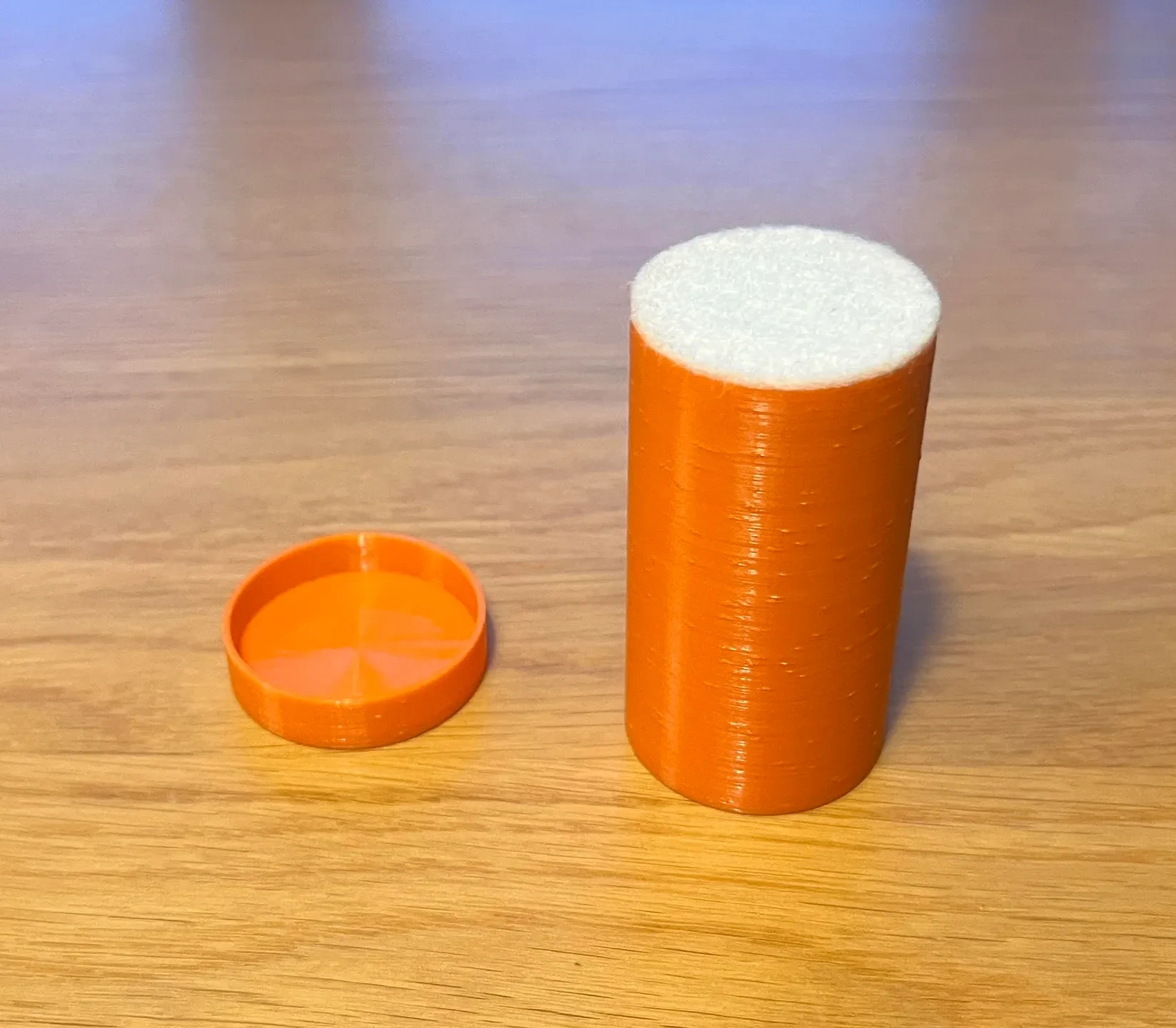

Некоторые катушки катятся менее плавно, поэтому необходим более прочный магнитный держатель. Поэтому я добавляю модель, которая может удерживать 2 одинаковых магнита (изображение янтарного держателя). Крышка этого держателя такая же, как и у держателя с одним магнитом.

Печать

В качестве нити я использовал PETG.

Высота печати составляла 0,20 мм для получения гладкой резьбы.

Заполнение: 25%

Поддержка не требуется
