Крепление на DIN-рейку ESP32 + Lan8720
Источник:

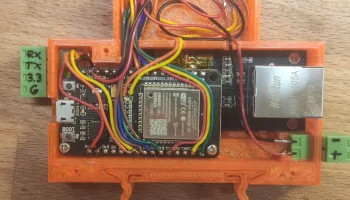

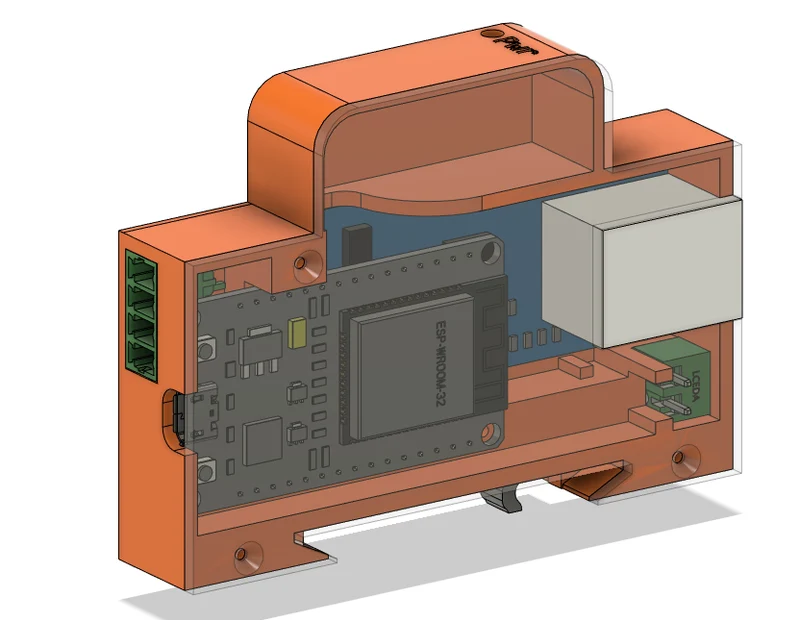

Систему крепления я сделал для ESP-WROOM-32 и LAN8720.

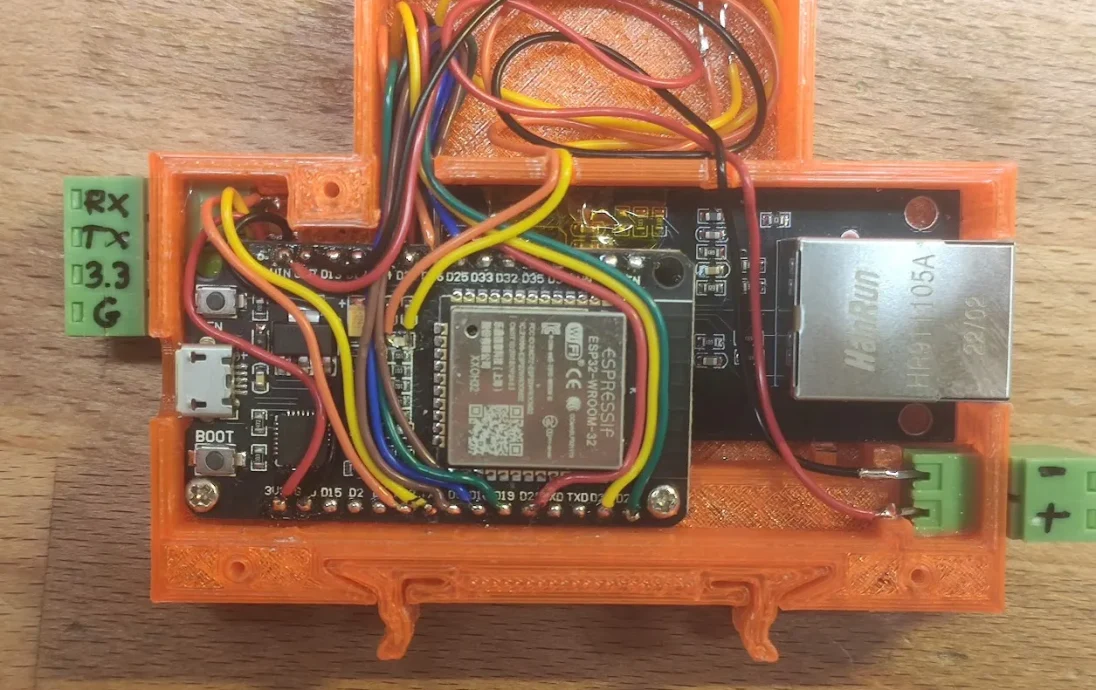

В корпусе имеются два прямоугольных отверстия для разъемов 15EDG с шагом 3,81 мм, 2x и 4x контакта. я использую 2-контактный разъем для питания и 4-контактный для Modbus (pzem 004t для мониторинга мощности)
Также имеется круглое переднее отверстие диаметром 3 мм для светодиода THT.

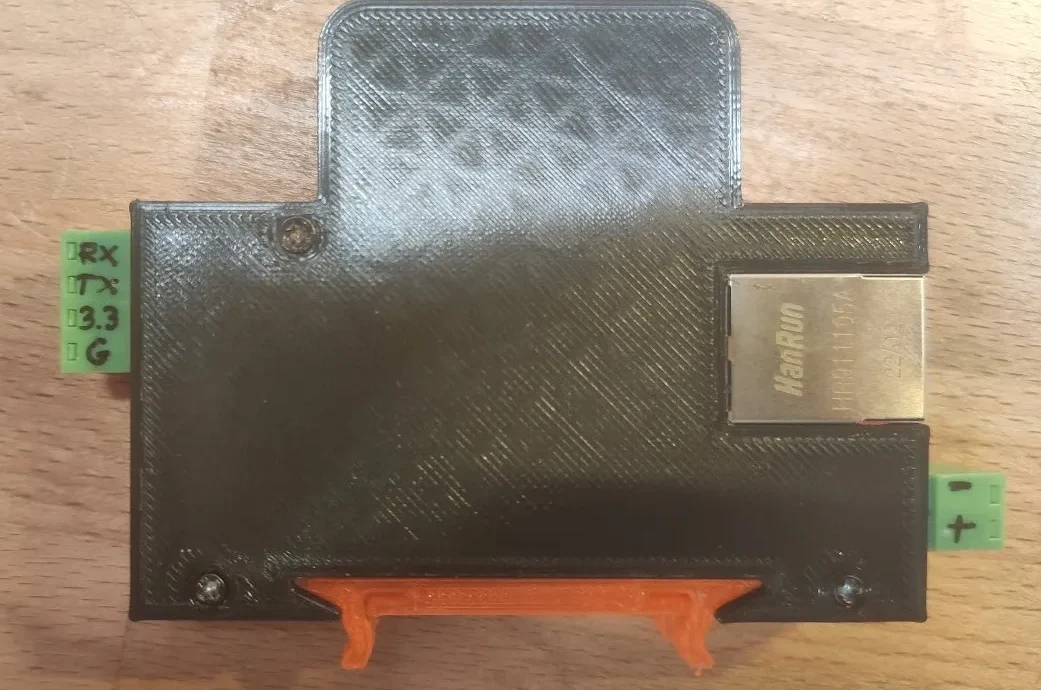

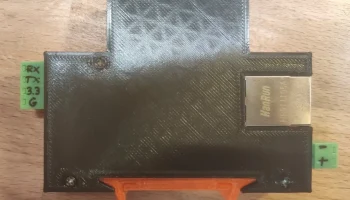

LAN8720 крепится на клей, esp32 и крышка прикручивается саморезами 2 мм.
