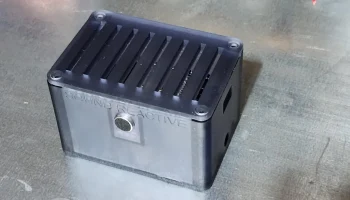

Звуковой реактивный блок ESP32 WLED

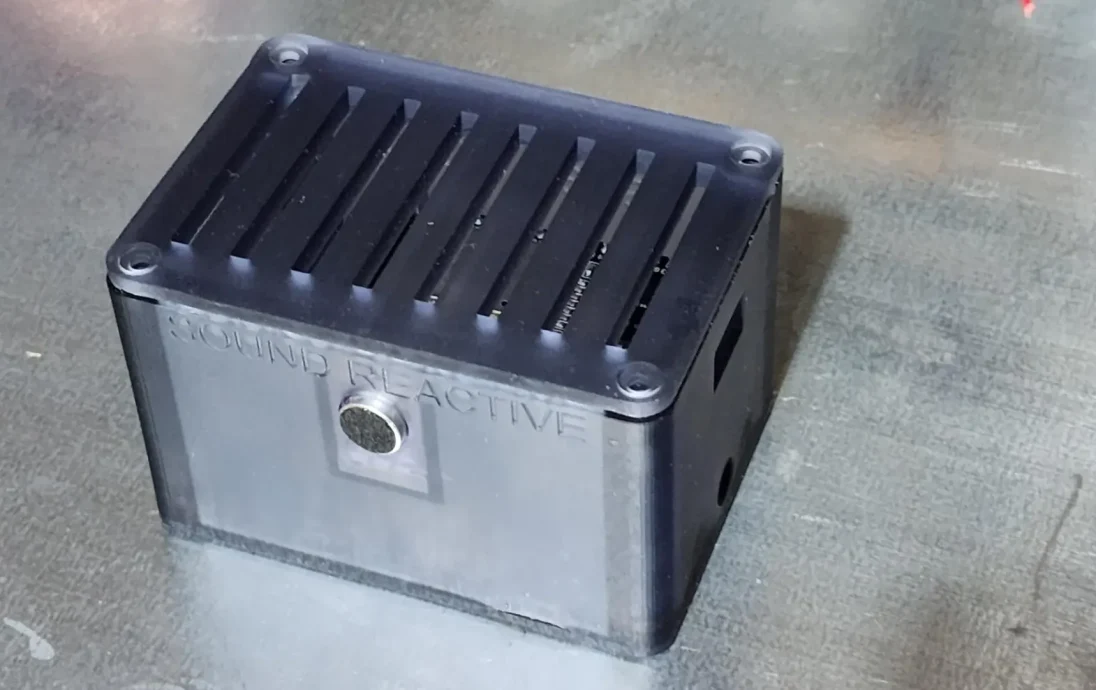

Я видел довольно много коробок ESP32, и даже некоторые, в которых можно разместить динамик для работы WLED SR (Sound Reactive), но мне нужна коробка с немного большим пространством.

Я сделал этот контейнер/корпус для тех, кому нужно немного больше места для использования перемычек на макетной плате вместо пайки контактов и просто дополнительное место для более длинных проводов и т. д.

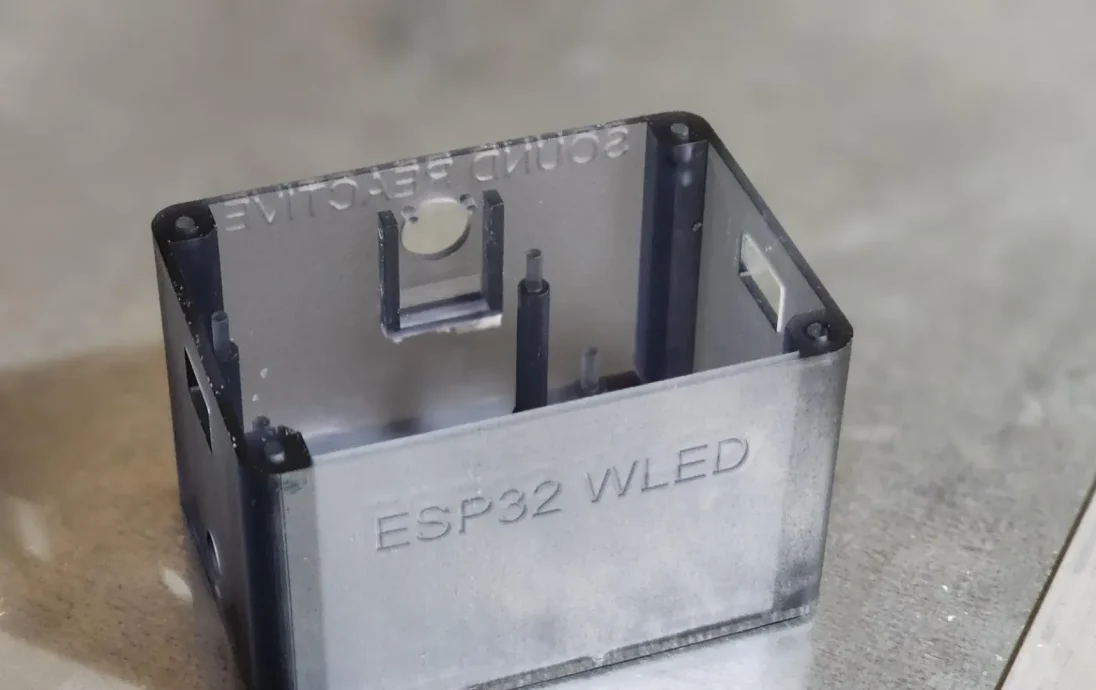

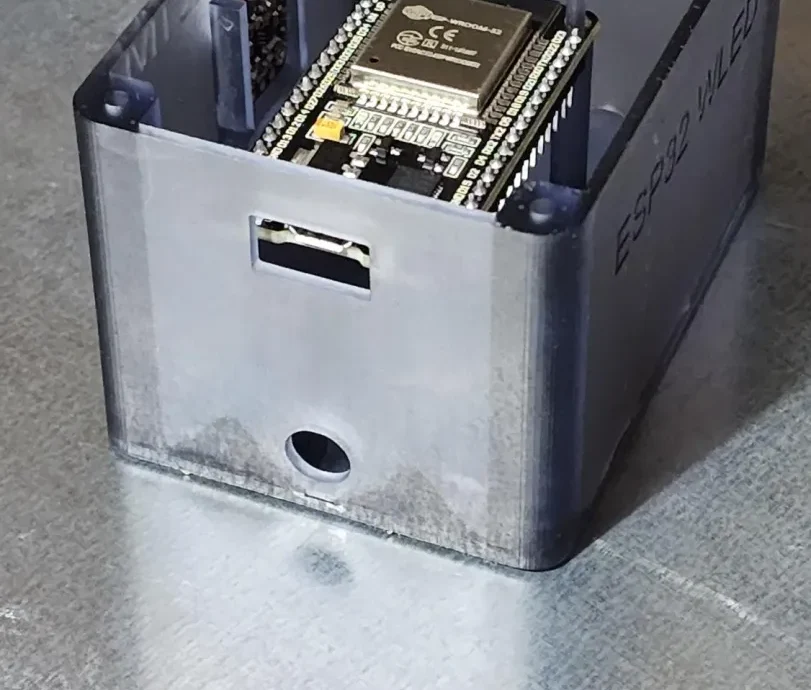

Его ширина 58,5 мм, длина 83 мм, высота 52 мм (54,5 мм с крышкой). Четыре стойки для установки платы ESP-32 имеют высоту 35 мм (1 ⅜ дюйма), что дает достаточно мес��а для перемычек макетной платы. Наверху стоек расположены штифты, которые выравниваются и позволяют ESP32 «зафиксироваться» на месте. Я корректировал это до тех пор, пока чип не стал легко вставляться, при этом хорошо удерживая плату разработки на месте.

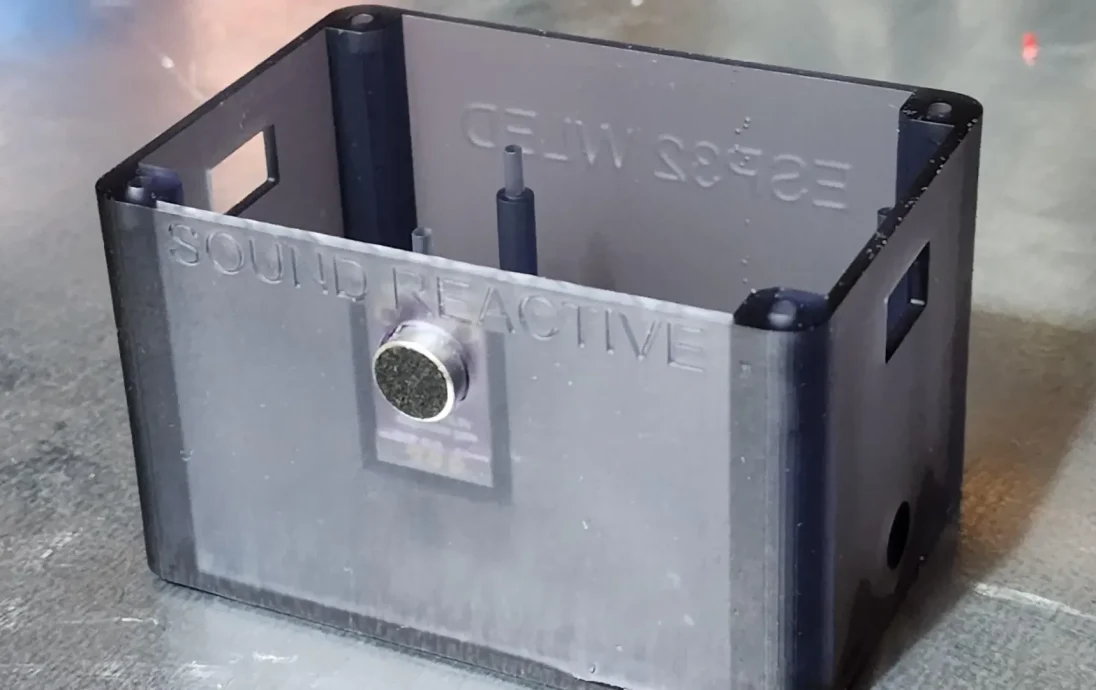

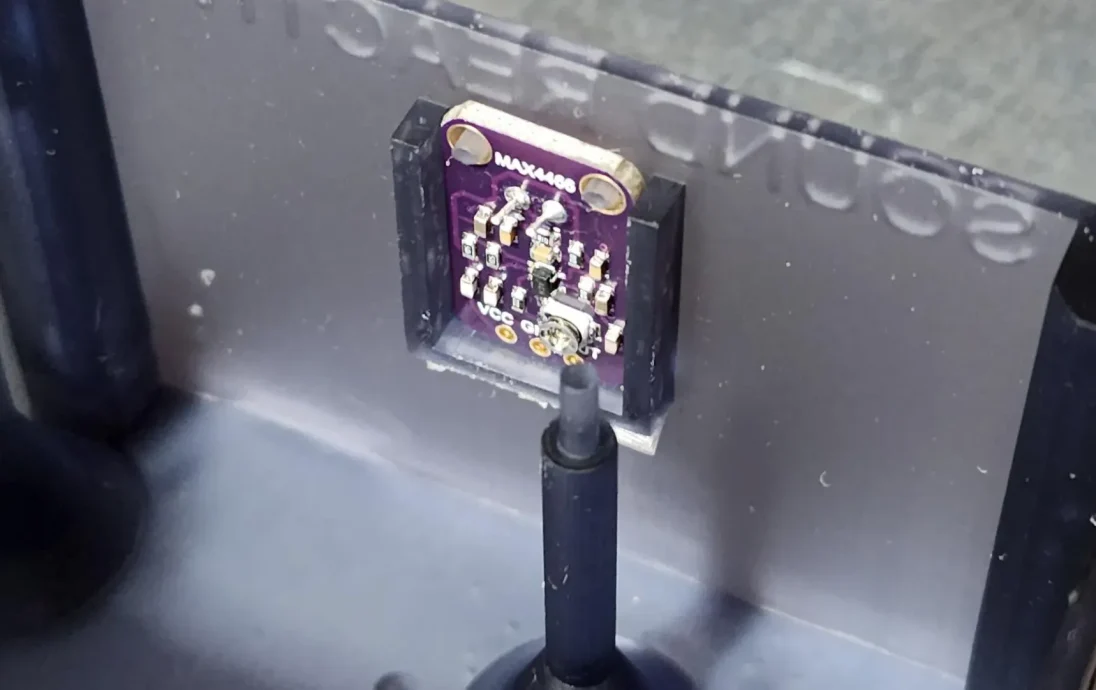

На одной из сторон я сделал небольшую подставку для модуля микрофонного усилителя HiLetgo MAX4466, еще раз 2 маленьких штифта, чтобы выровнять и надежно удерживать коммутационную плату на месте. Он расположен так, что если вы припаяете 3 контакта разъема, они встанут в корпус ниже контактов ESP32, что позволит снова установить перемычки на макетной плате.

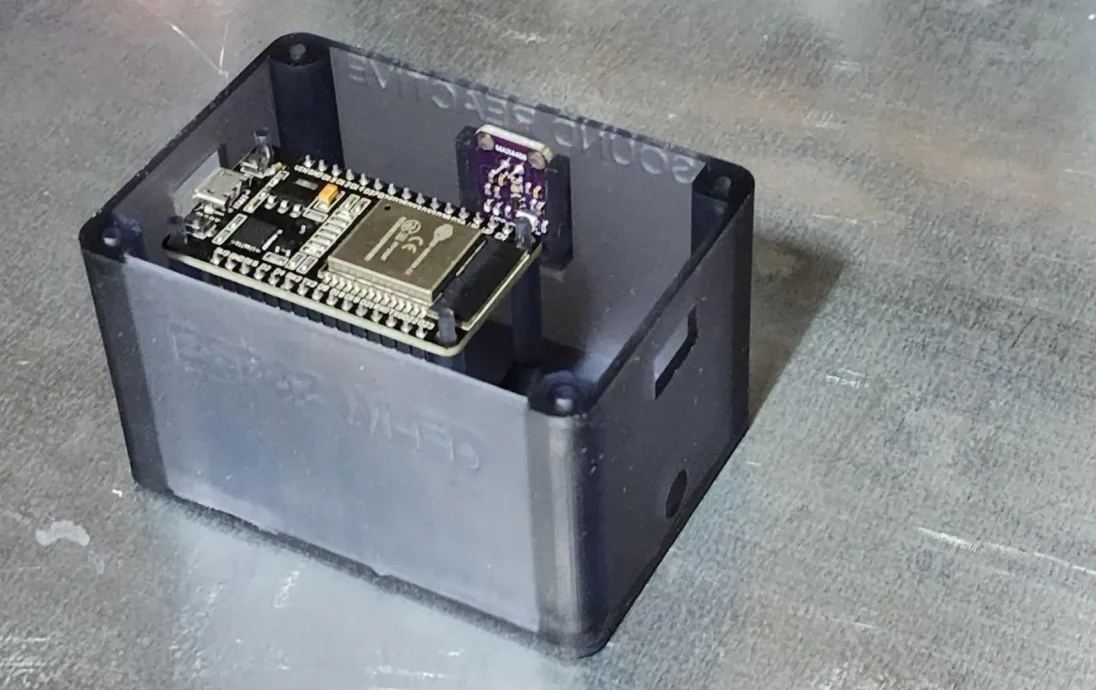

На конце вашего ESP32 имеется дополнительное пространство, чтобы вы могли подключить преобразователь уровня и хранить его в этом корпусе или просто использовать более длинные провода, чтобы было легче вытаскивать плату и вносить изменения/тестировать и т. д.

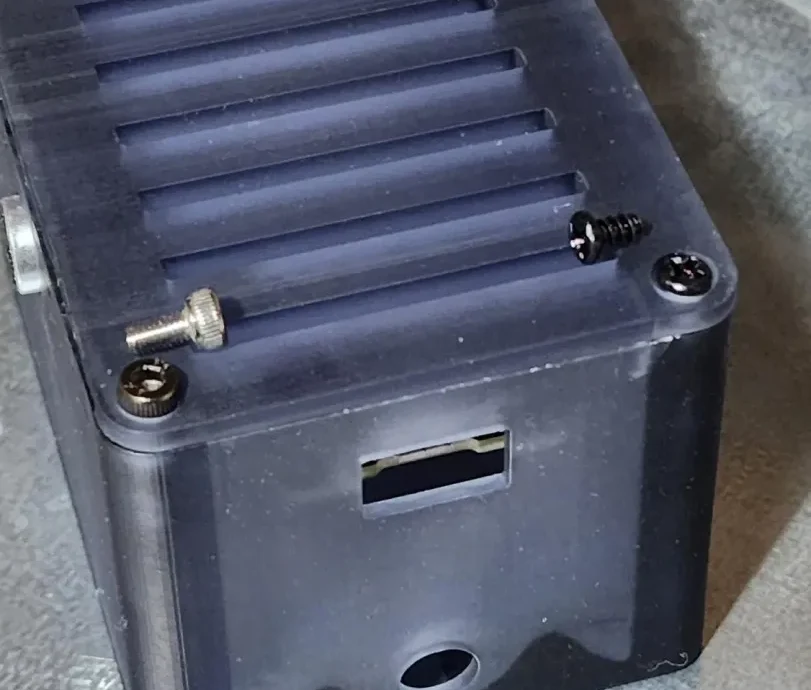

Крышка имеет отрицательное пространство внутри корпуса, выступающее вниз, выравнивая и надежно удерживая крышку на месте. Зазоры составляют ~ 0,5 мм, поэтому, по крайней мере, с моим полимерным принтером, когда я закрываю крышку, издается приятный щелчок. Также по углам имеются места под 4 винта М3. Отверстие в крышке имеет диаметр 3,125 мм, поэтому через него может проходить м3, а в корпусе есть отверстия диаметром 2,85 мм, поэтому вы можете ввинтить винты на место. Вы можете использовать саморезы или «обычные» винты (как показано на изображении выше). Это оба винта M3 длиной 6 мм, которые, вероятно, являются самыми короткими из тех, которые вы хотели бы использовать, но если вы часто снимаете и снимаете крышку/винты, отверстия в корпусе проходят по всей его высоте, так что вы можете просто взять винт следующего размера, большего размера, если дойдете до этой точки.

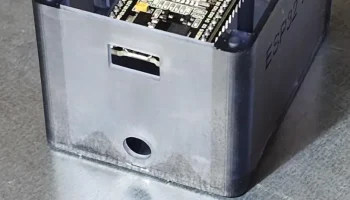

Посередине снизу имеется отверстие для прикручивания корпуса к другой поверхности.

Части:

Я сделал этот корпус, используя именно эти детали:

ESP32 — https://www.amazon.com/dp/B09GK74F7N

Микрофон — https://www.amazon.com/dp/B07DRGF8C2

3 версии этой коробки без микрофона для разных точек крепления:

https://www.printables.com/model/317817-roomy-esp32-enclosures

Отдельный корпус для микрофона:

https://www.printables.com/model/318620-mic-amp-max4466-enclosure
