MIDI-модуль ударных ESP32

Обзор

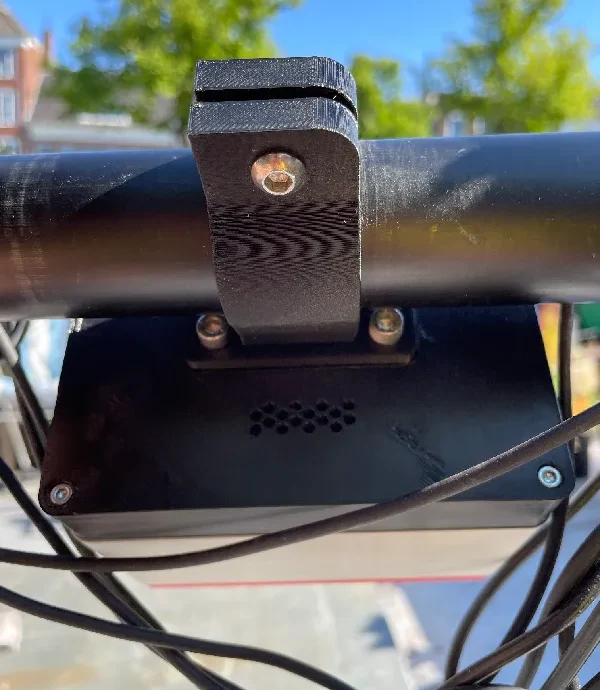

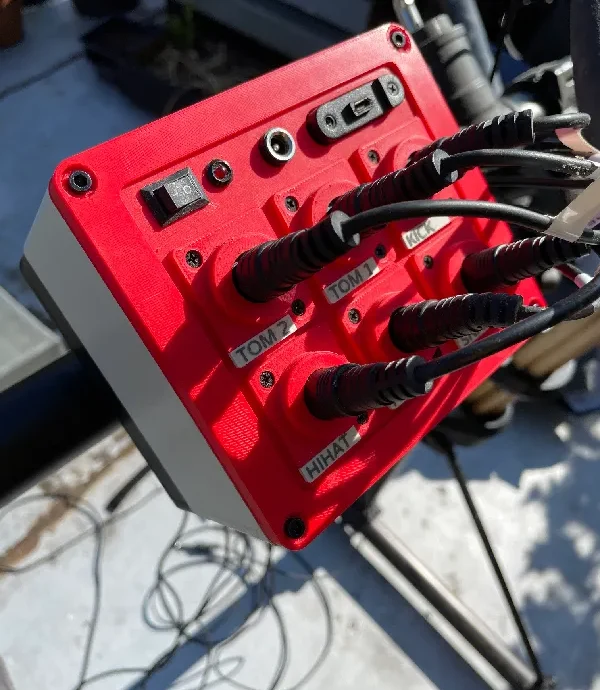

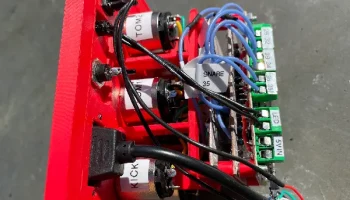

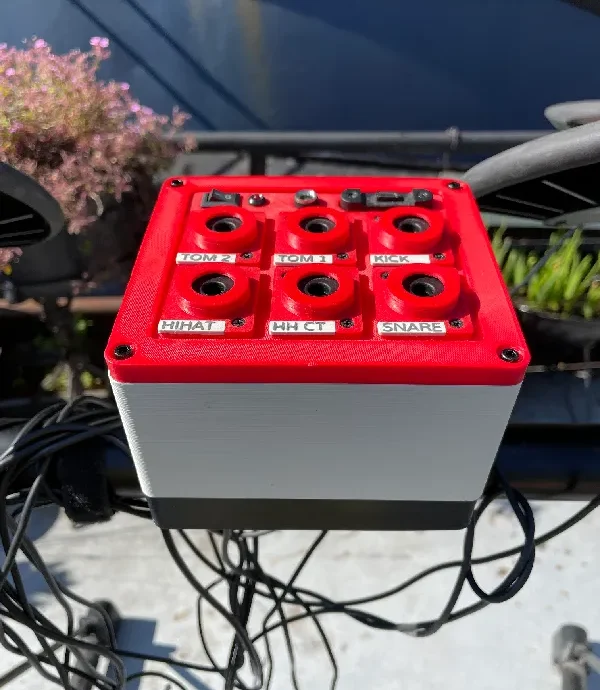

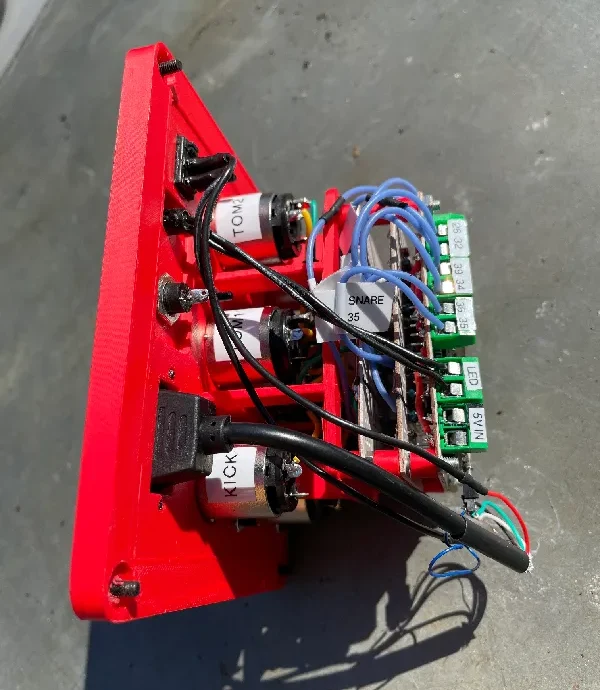

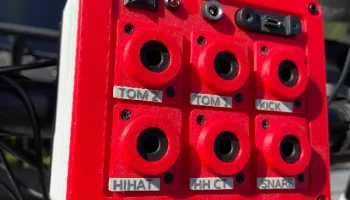

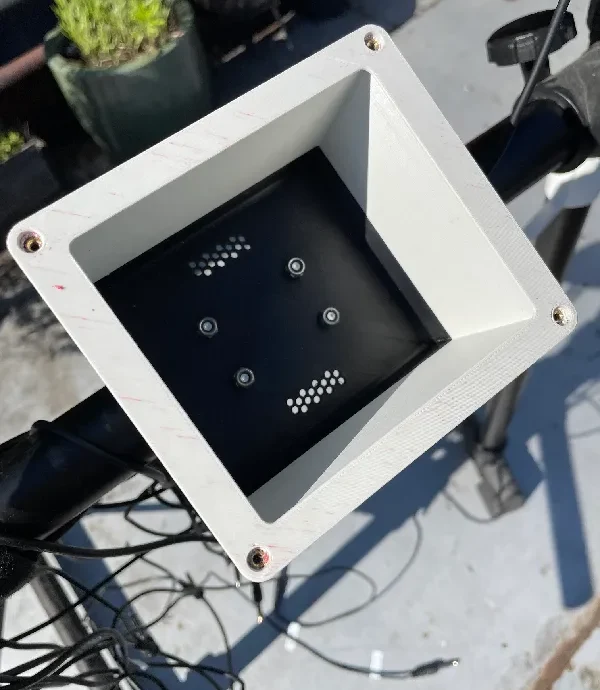

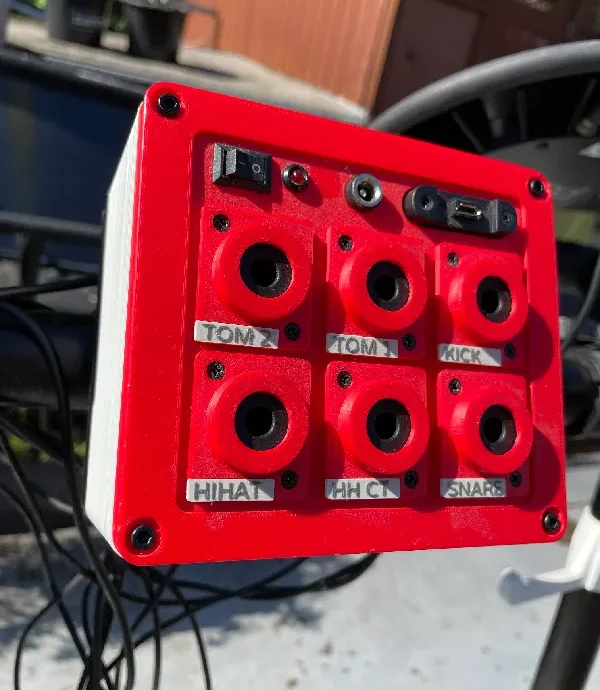

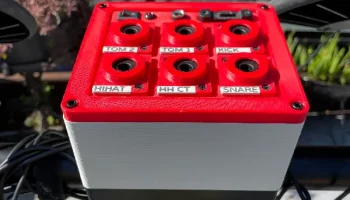

Это 6-канальный MIDI-модуль ударных MIDI с открытым исходным кодом, использующий микроконтроллер ESP32 или Teensy.

Этот модуль использует превосходное программное обеспечение Edrumulus для анализа входящих сигналов и пересылает их на хост-машину (например, Raspberry Pi или настольный компьютер) через последовательный порт USB, где они преобразуются в MIDI, чтобы их можно было обрабатывать в DAW (например, Ableton, Logic, Cubase и т. д.), используя VST для ударных, например Addictive Drums или Superior Drummer.

Протестировано со следующими колодками:

Drum-tec Diabolo Малый барабан
Роланд КД-120БК Кик
Роланд CY-5 хет
Роланд ПД-5 Том
Роланд ПД-5 Крушение

DAW: Ableton 11 (Windows 10)

Спецификация

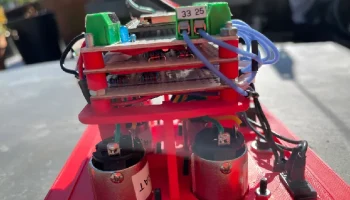

Для 6 каналов вам понадобится следующее оборудование:

1 кулисный переключатель (5 В+)
1 удлинительный кабель Micro-USB

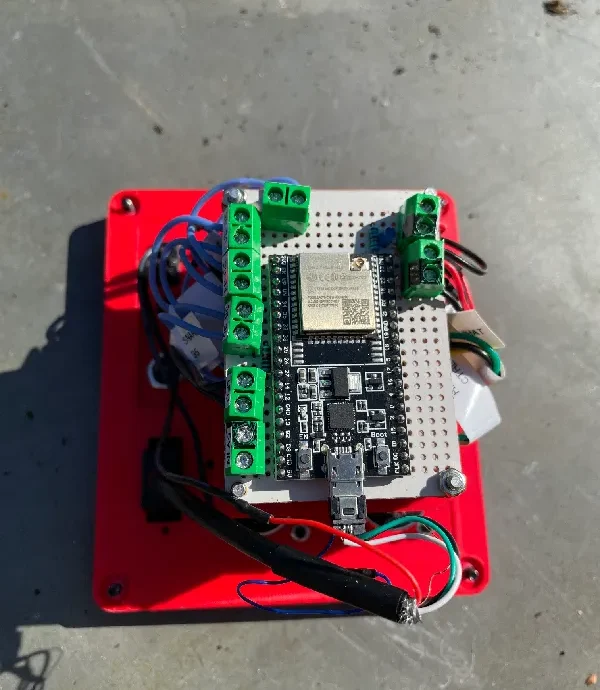

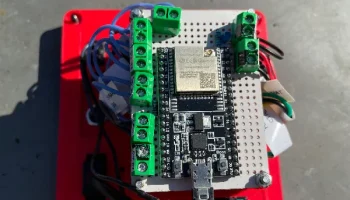

1 микроконтроллер ESP32 (или Teensy 4.x)

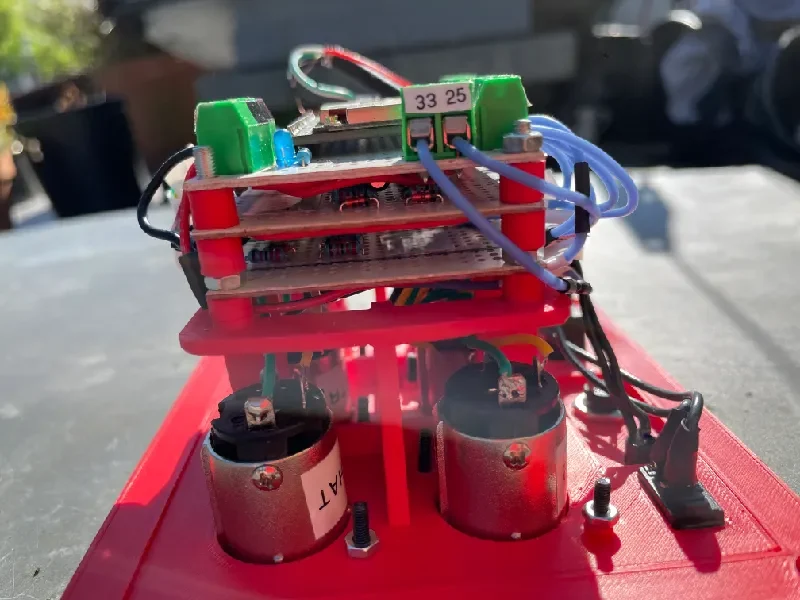

Печатная плата 3 х 5 на 7 см.
1 х светодиод

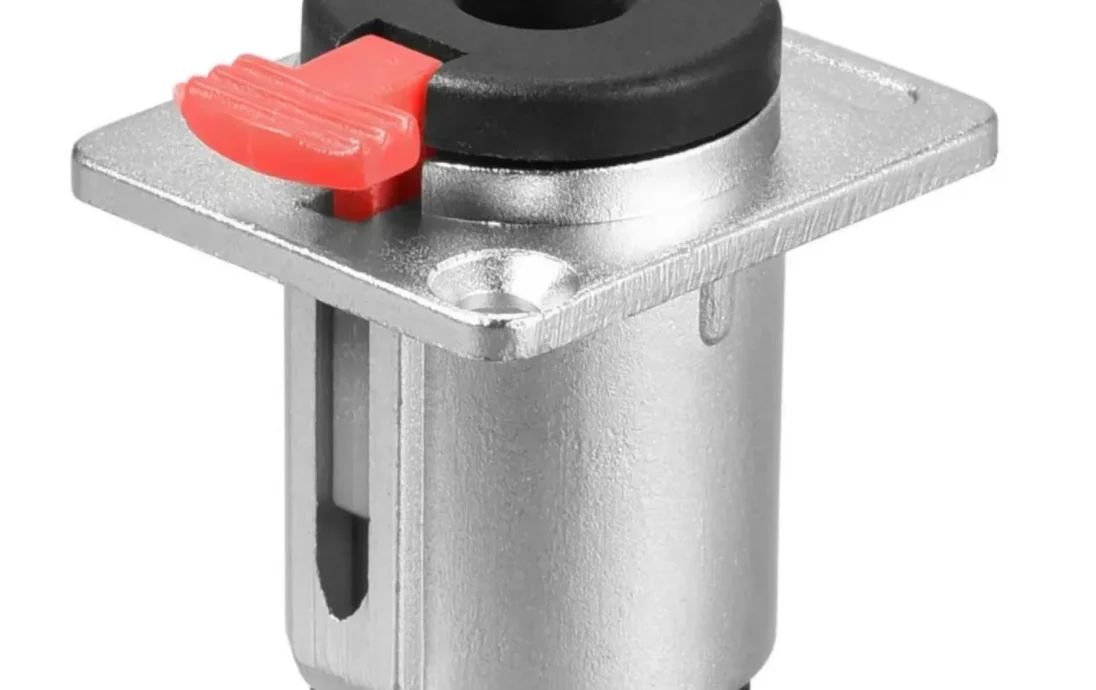

6 x 1/4 гнездовых стереоразъема для крепления на печатной плате (3 контакта)
14 диодов BAT85
Резистор 14 х 22 кОм
Резистор 7 х 100 кОм
Резистор 2 х 10 кОм
12 винтов M2,5 12 мм + гайка
4 винта M3 25 мм
4 винта M3 10 мм
6 х гайка М3
4 резьбовые вставки M3

Дополнительная информация

Схему барабанного модуля можно найти здесь: https://github.com/corrados/edrumulus/blob/main/hardware/prototype2/edrumulus.pdf.

Любые вопросы об edrumulus следует задавать на дискуссионном форуме: https://github.com/corrados/edrumulus/discussions.

Счастливого барабанщика!
