Домашний помощник, ESPHome, сенсорная клавиатура ESP32

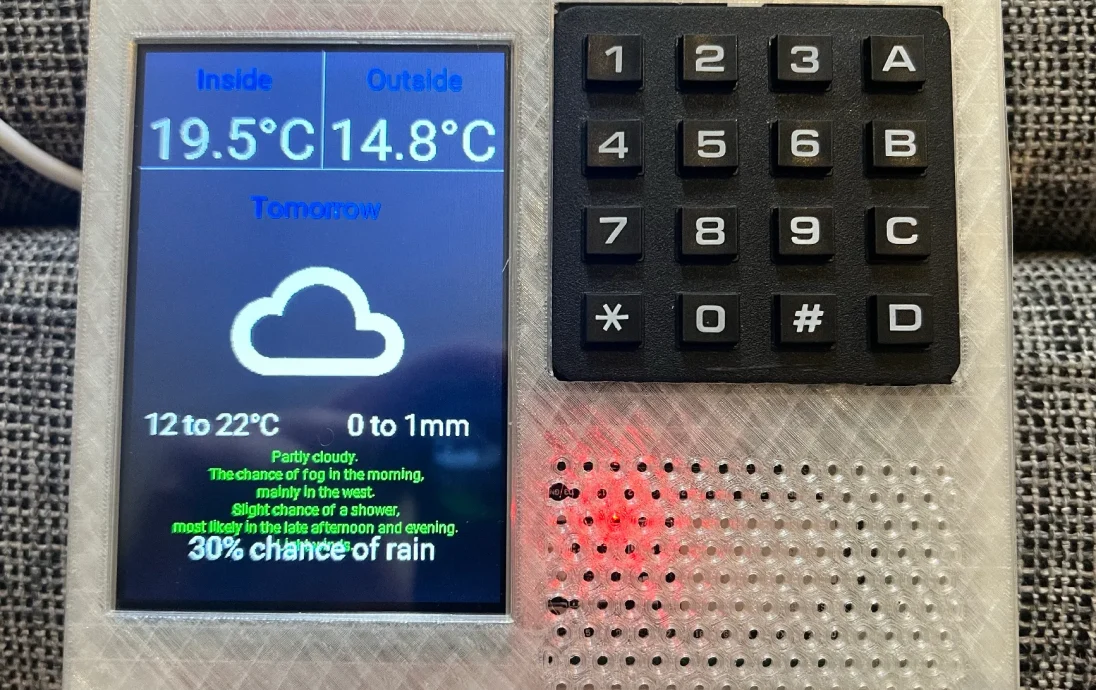

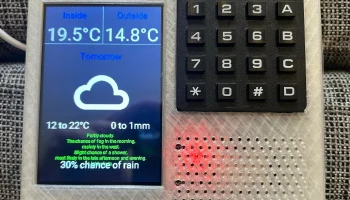

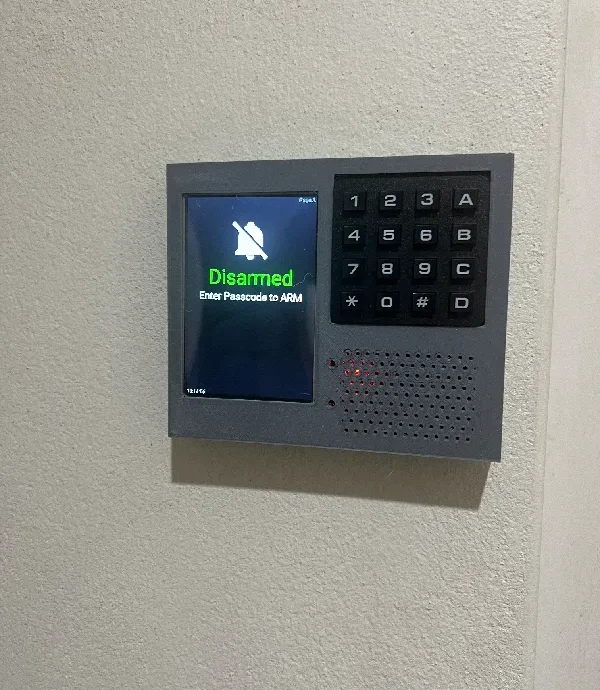

Настенный корпус с клавиатурой и сенсорным экраном ESP32. Предназначен для домашней сигнализации, но отображает погоду, солнечную погоду и все такое. yaml, предоставленный для ESPHome (потребуется модификация для вашей настройки).

Репозиторий — здесь будут самые последние файлы YAML и Kicad.

Печатная плата, ESP32-WROVER, дисплей (4,0-дюймовый модуль SPI ST7796 — артикул MSP4021) — использованные мной детали

Для дисплея такого размера в ESPHome 480x320 необходим ESP32-WROVER с PSRAM. Можно использовать ESP32-WROOM, но размеры дисплея необходимо уменьшить, что сделает часть дисплея непригодной для использования.

Может питаться либо от разъемов 5 В на специальной печатной плате, либо от разъема USB на модуле ESP32.

Матричная клавиатура и дисплей предназначены для подключения к специальной печатной плате с помощью штыревых разъемов/разъемов.

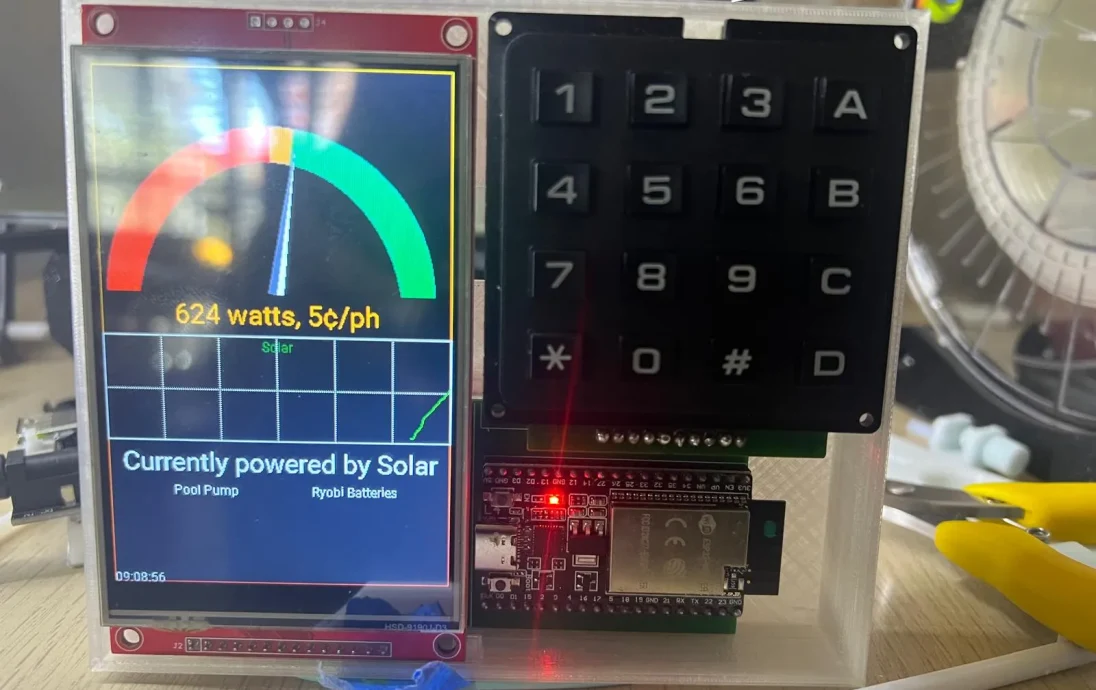

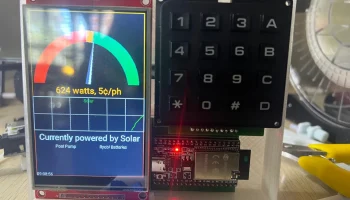

ESP32 предназначен для подключения с помощью контактных разъемов, припаянных непосредственно к ESP32 и специальной печатной плате без использования разъема. Это позволяет ESP32 располагаться ниже и использовать его встроенный USB-порт для питания. Должно быть возможно использовать розетку, но я не проверял ее соответствие, поэтому необходимо будет использовать разъемы питания на специальной печатной плате.

Файлы для 3D-печати. ​​Предназначены для FDM-печати из PLA. Две половинки должны плотно прилегать друг к другу без использования крепежных элементов.

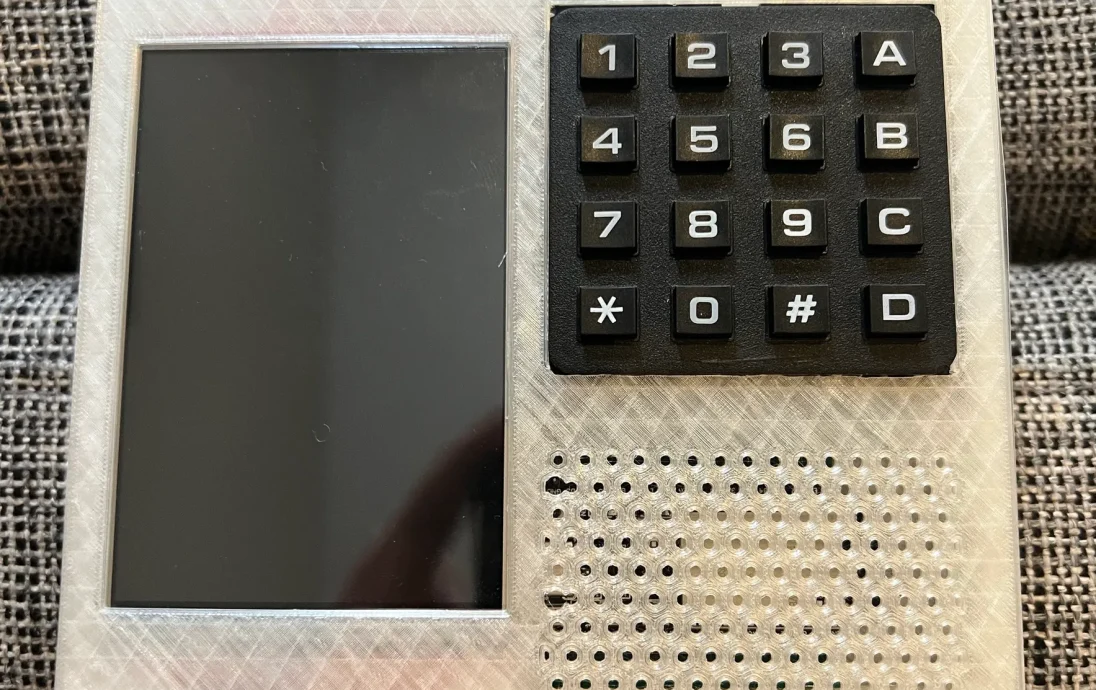

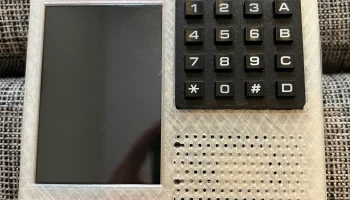

Прикрепленные изображения напечатаны из 3dfillies Translucent PLA+ на принтере Prusa Mini с соплом 0,25 мм.
