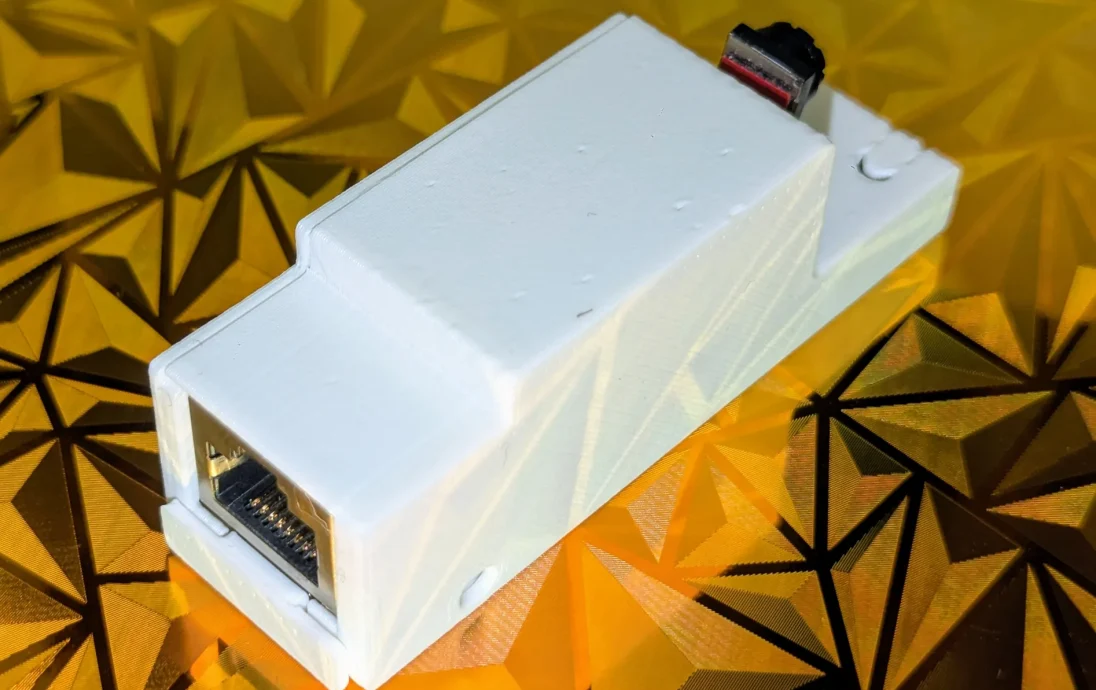

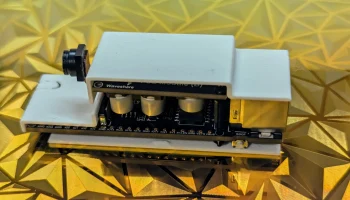

Корпус для Waveshare ESP32-S3-ETH OV2640 CAM LAN RJ45 POE

Это корпус для этой платы от Waveshare с POE-модулем и OV2640-камерой, который можно приобрести на Али и других источниках.

не модный и не красивый, но функциональный, легкий, компактный и экономящий нить ;P

Аддоны

Еще я сделал регулируемое настенное крепление для камеры-ESP, которое вы можете найти здесь.

Если верхняя и нижняя части по-прежнему не удерживаются достаточно крепко, вы можете распечатать только зажим с крепления.

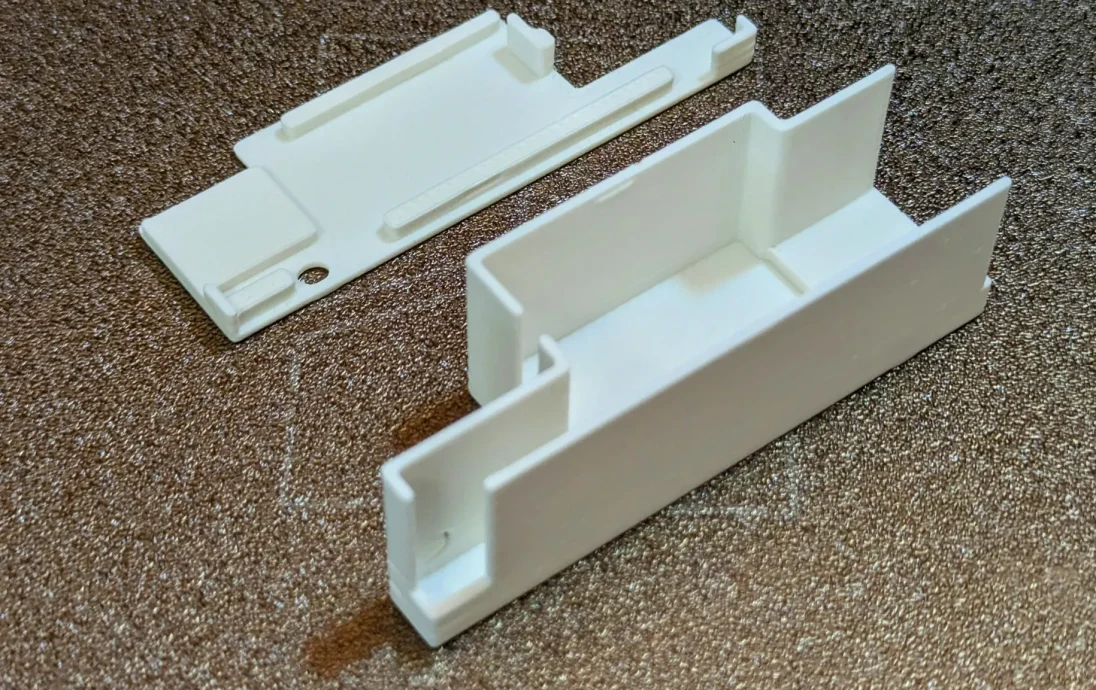

Сборка
распечатать

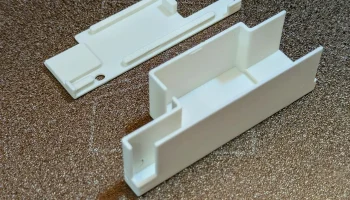

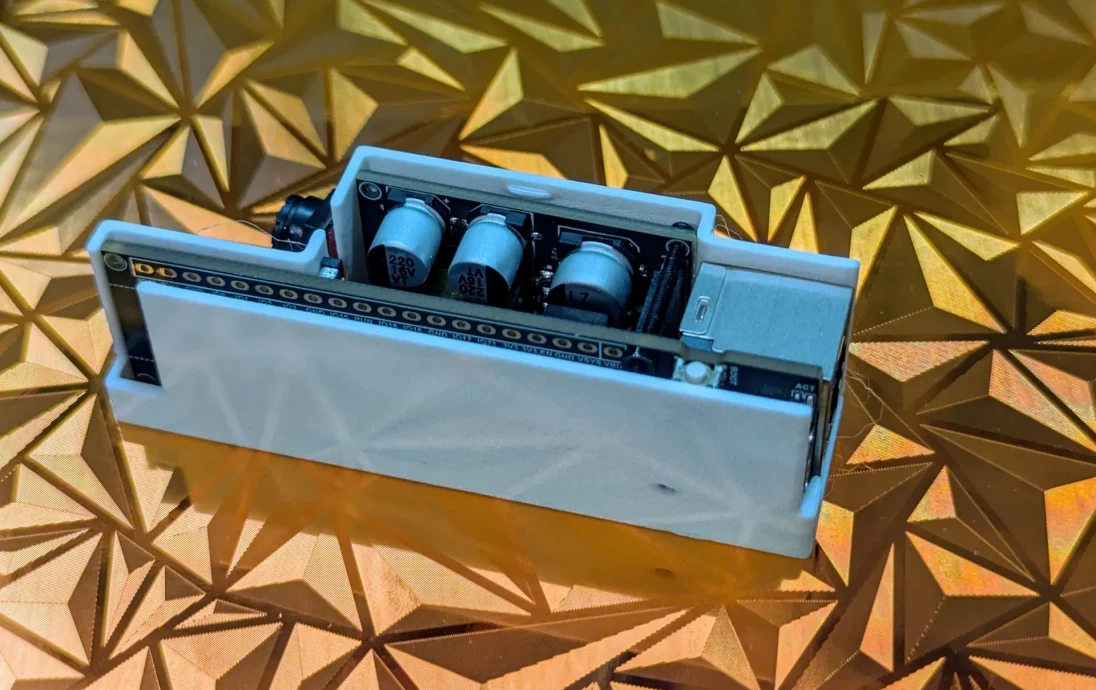

опустите доску в большую нижнюю часть
закрыть корпус, защелкнув верхнюю крышку

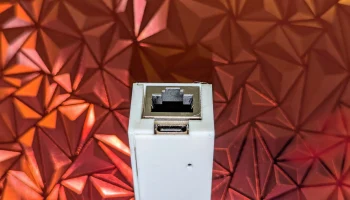

опционально: подключите протектор USB-C

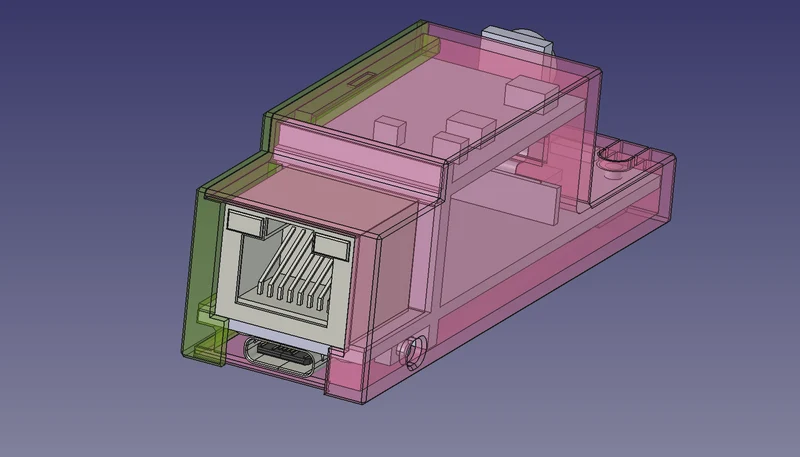

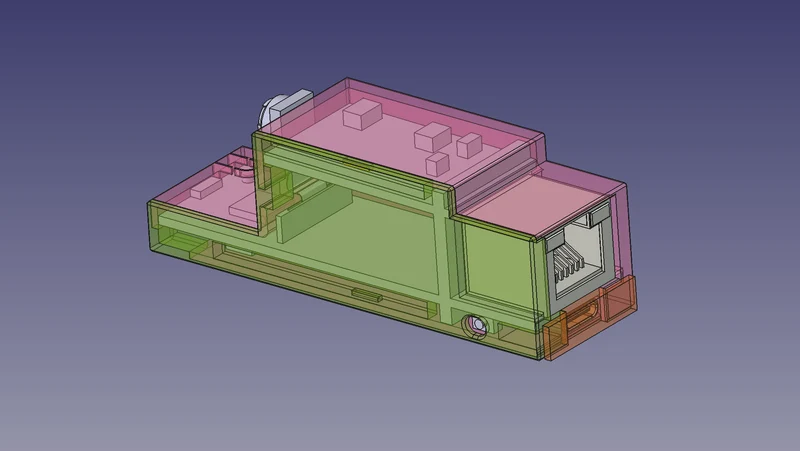

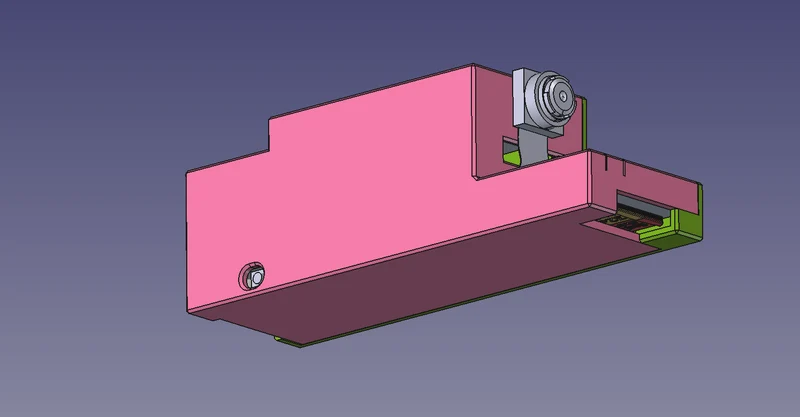

Особенности

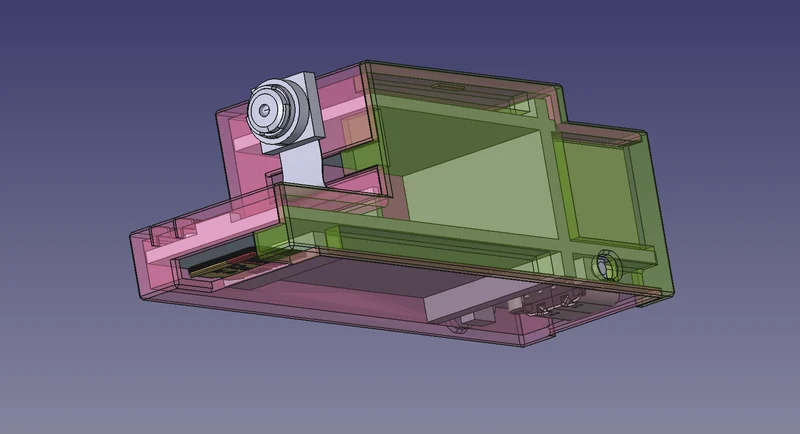

слот для кабеля камеры
место для установки камеры
с двусторонним скотчем

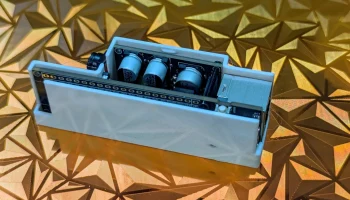

вмещает модуль POE
прорыв для антенны

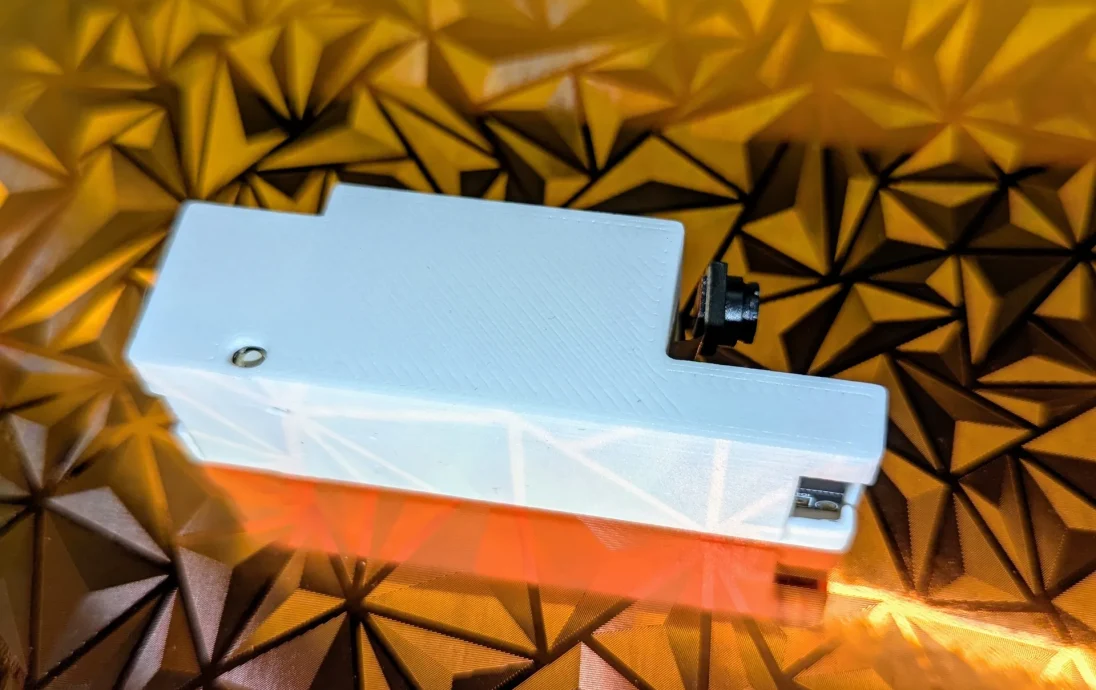

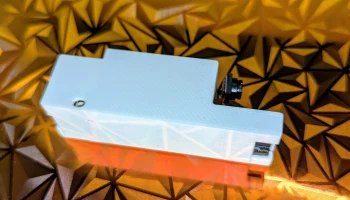

отверстие для светодиода WS2812.
(изображение справа)

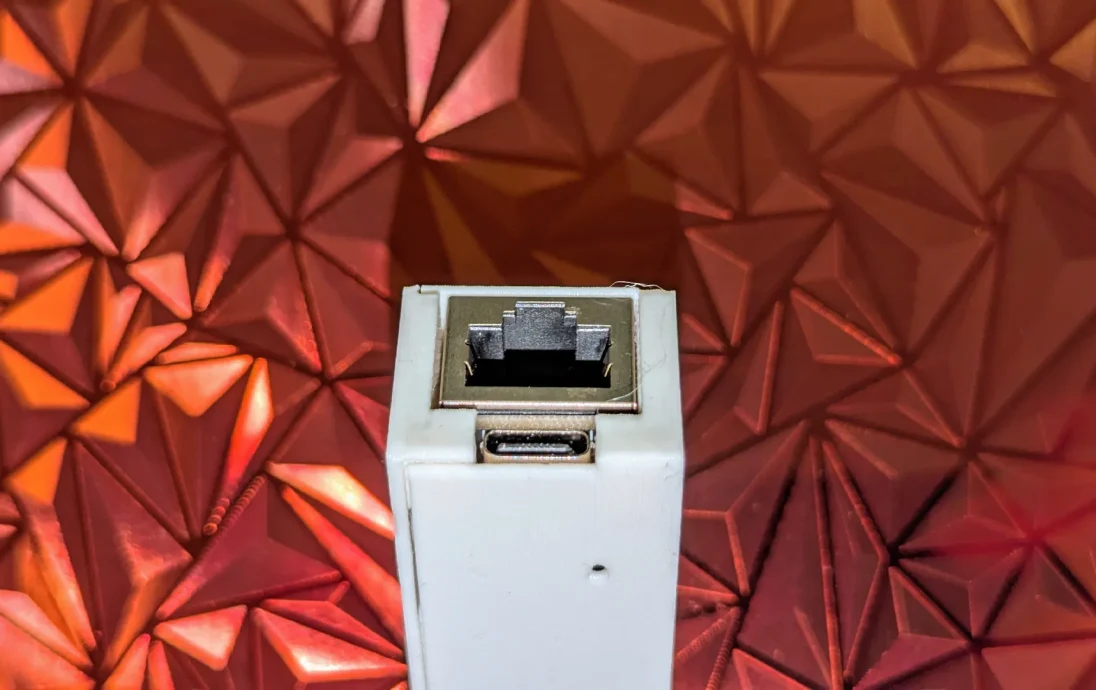

дополнительный разъем USB-C для более темных светодиодов
Доступа к GPIO пока нет, но есть ремикс, который открывает некоторые контакты.

Печать
любой материал
высота слоя: ≤ 0,3 мм
размер сопла: ≤ 0,6 мм
нет поддержки
без полей
заполнение: прямоугольное, выровненное на 25 % (или что-то еще, обеспечивающее гладкие поверхности)

История

13.07.2025: v1, все еще в стадии разработки

15 июля 2025 г.: улучшения во второй версии:

лучший оттенок LAN Act-LED
отверстие для светодиода WS2812
больший зажим и выемки для более плотного прилегания верхней части к нижней части
Разъем USB-C для дополнительного затемнения светодиодов LAN Act-LED и защиты разъема USB-C
