Магнитный разъем для электронных проектов...
Особенности

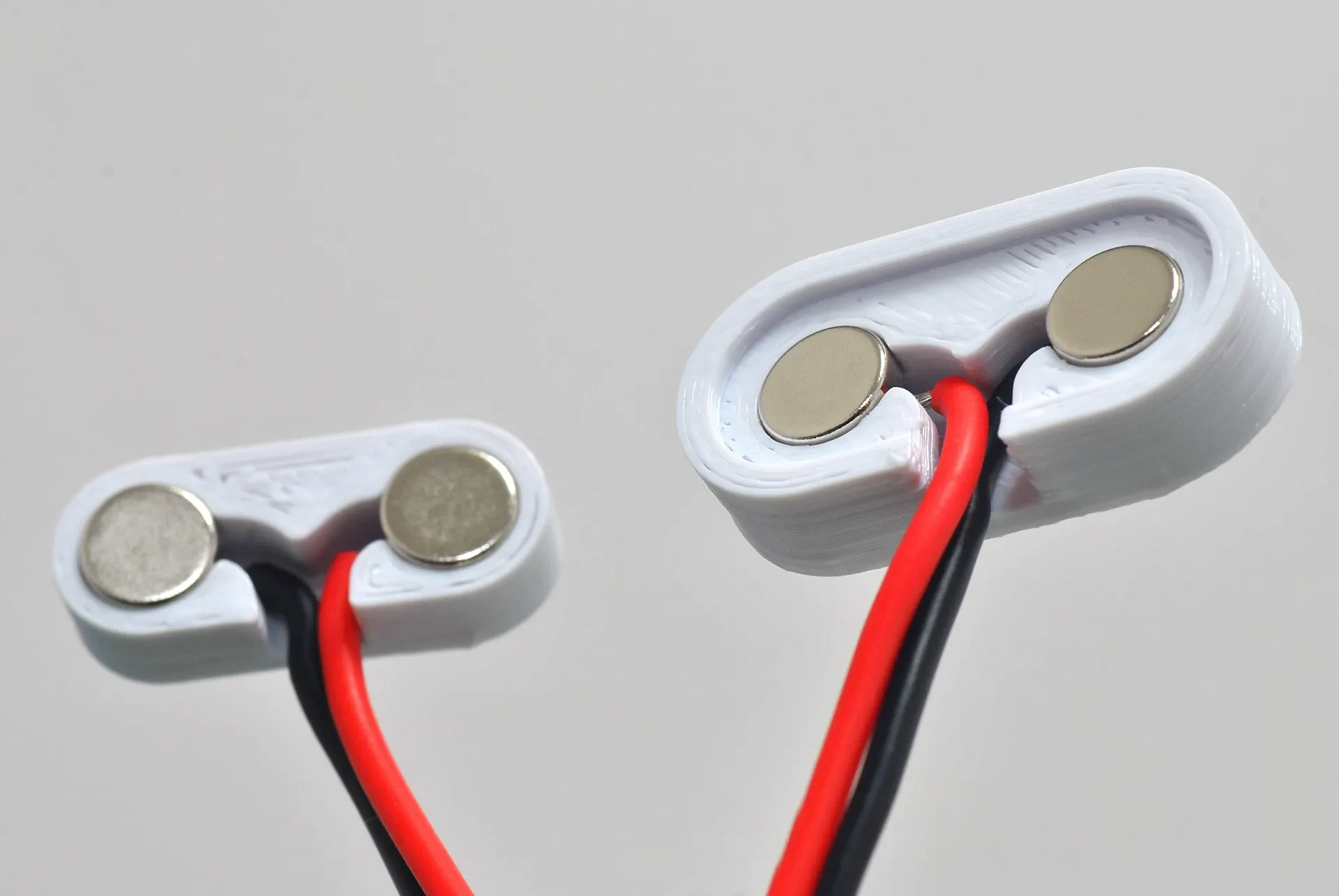

Магнитный разъем для маломощных съемных электрических соединений.
Подходит для двух неодимовых магнитов 6 х 2 мм (Изменить: добавлены файлы для 6 х 3 мм, 5 х 2 мм и 5 х 3 мм)

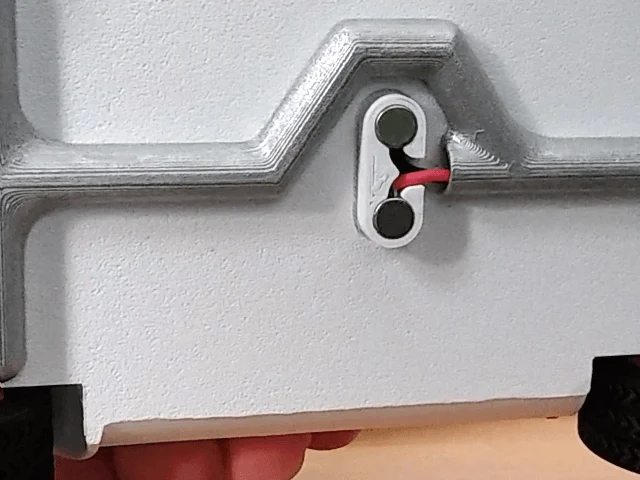

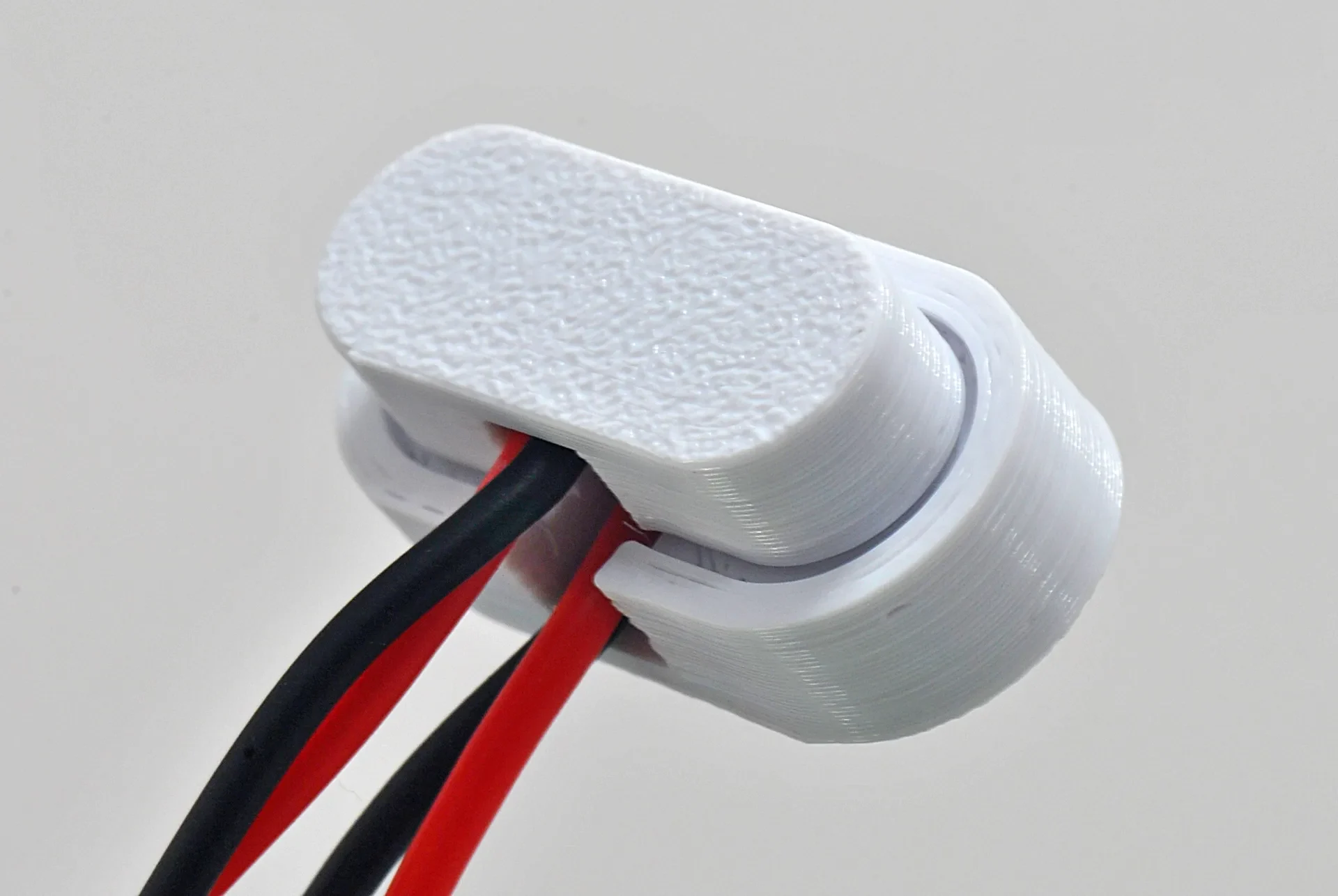

Компактный и простой в установке в ваши модели — примерно 10 мм в высоту и 25 мм в ширину при подключении

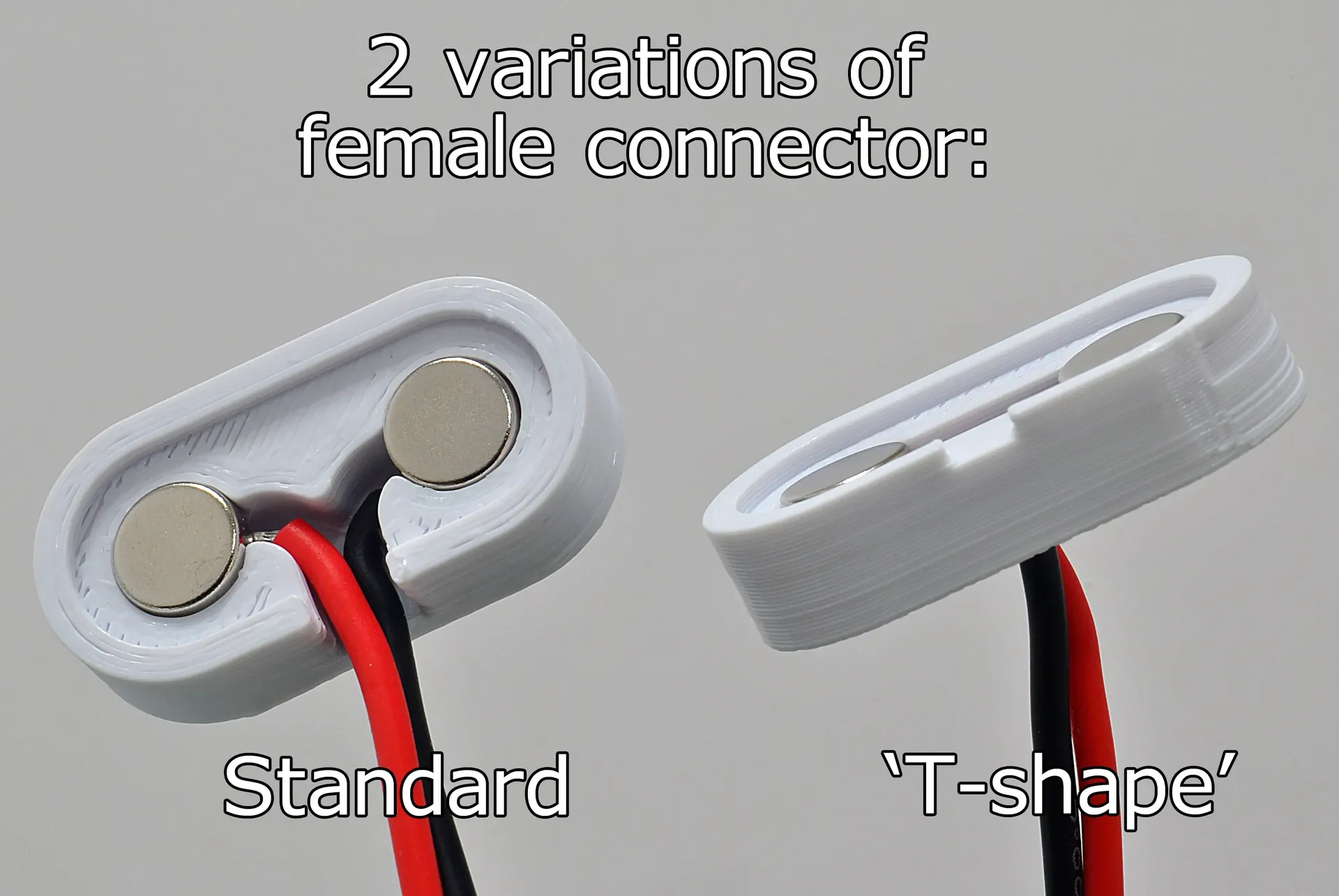

2 разных разъема «мама» в зависимости от того, проходят ли ваши провода рядом с разъемом или сзади и через то, к чему он подключен.
В настоящее время разработан для магнитов 6 x 2 мм — не стесняйтесь оставлять комментарии, если вам нужна версия, предназначенная для другого размера!
Необходимые детали
2 неодимовых магнита на разъем (всего 4):
5 х 2 мм
5 х 3 мм
6 х 2 мм
6 х 3 мм
8 �� 2 мм
8 х 3 мм
10 х 2 мм
10 х 3 мм
Рекомендации по печати
Высота слоя: 0,2 мм
Поддерживает: Нет
Брим: Нет
Стены: 3+
Заполнение: 10%+
Сборка
Припаяйте провод к магнитам ��� я использовал эту инструкцию. Пайка магнита немного уменьшит его силу, но если вы будете работать быстро, как показано на видео, он останется достаточно сильным.
Примечание. Если вы припаиваете провода так, что полюса магнитов соединяются следующим образом:
N-S на штекерном разъеме
S-N на гнездовом разъеме
Магниты оттолкнутся, если вы попытаетесь соединить их неправильно!
Вставьте магниты в разъем, сгибая провод по направляющим. Он должен плотно прилегать, но если нет (из-за нити и т. д.), нанесите немного суперклея по краю, где магнит прижимается к разъему. Если вы используете большие или сильные магниты, настоятельно рекомендуется использовать суперклей.
22.04.2024: Добавлены версии для: 5 x 2 мм, 5 x 3 мм, 6 x 3 мм, 8 x 2 мм, 8 x 3 мм, 10 x 2 мм, 10 x 3 мм.
04.05.2024: Если вам нужно передавать данные, обратите внимание на 3-контактную версию!
