Корпус Waveshare ESP32-S3 с ЖК-экраном 4,3 дюйма

Элегантный защитный чехол-подставка, разработанный специально для сенсорного ЖК-дисплея Waveshare ESP32-S3 с диагональю 4,3 дюйма. Идеально подходит для настольных систем, панелей мониторинга или любого проекта, где вы хотите, чтобы ваш дисплей выглядел чисто и профессионально.

✨ Ключевые особенности:

Чистый дизайн — минималистская эстетика, которая позволит вашему дисплею сиять

Быстрая сборка — крепится всего четырьмя винтами с потайной головкой M3×6.

Вариант с низким профилем: отпаяйте белые разъемы, чтобы получить сверхтонкую сборку.

Легкий доступ — вырез порта UART USB-C для программирования и питания

Настраиваемый — для модификации включены файлы STEP.

Что включено:

STL-файлы (футляр + подставка)

Файлы STEP для легкой настройки в программном обеспечении САПР.

Примечания по сборке:

Низкопрофильная сборка (рекомендуется):

Снимите белые разъемы контактов на задней стороне платы (отпаяйте/обрежьте).

Винты расположены заподлицо, что обеспечивает компактную конструкцию.

Стандартная сборка:

Держите заголовки прикрепленными

Увеличьте глубину корпуса в CAD или используйте оригинальные про��тавки Waveshare.

Немного более высокий профиль, но пайка/резка не требуется.

⚠ Важно:

Эта версия обеспечивает доступ только к порту UART USB-C.

Нужны ли оба порта USB-C доступны? Оставьте комментарий или измените файл STEP самостоятельно!

Настройки печати:

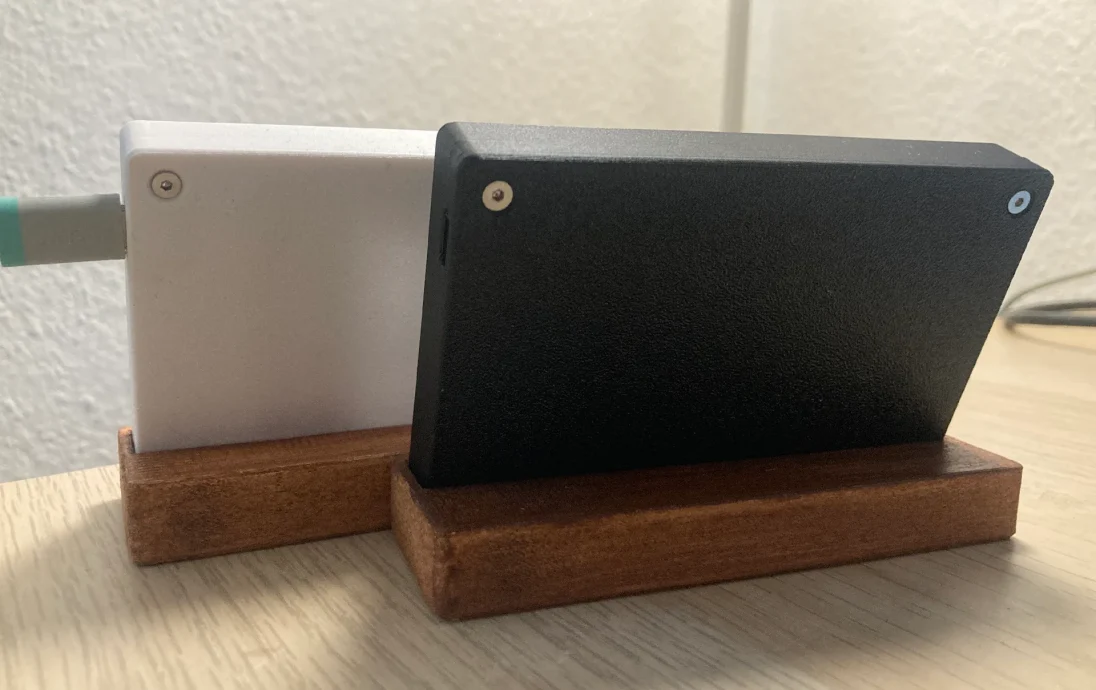

Материал: рекомендуется PETG (на изображении представлена модель: Fiberlogy Matte PETG + Formfutura Easywood)

Высота слоя: 0,2 мм

Поддерживает: Не требуется

Заполнение: 15-20%

Время печати: прибл. 2-3 часа (в зависимости от принтера)

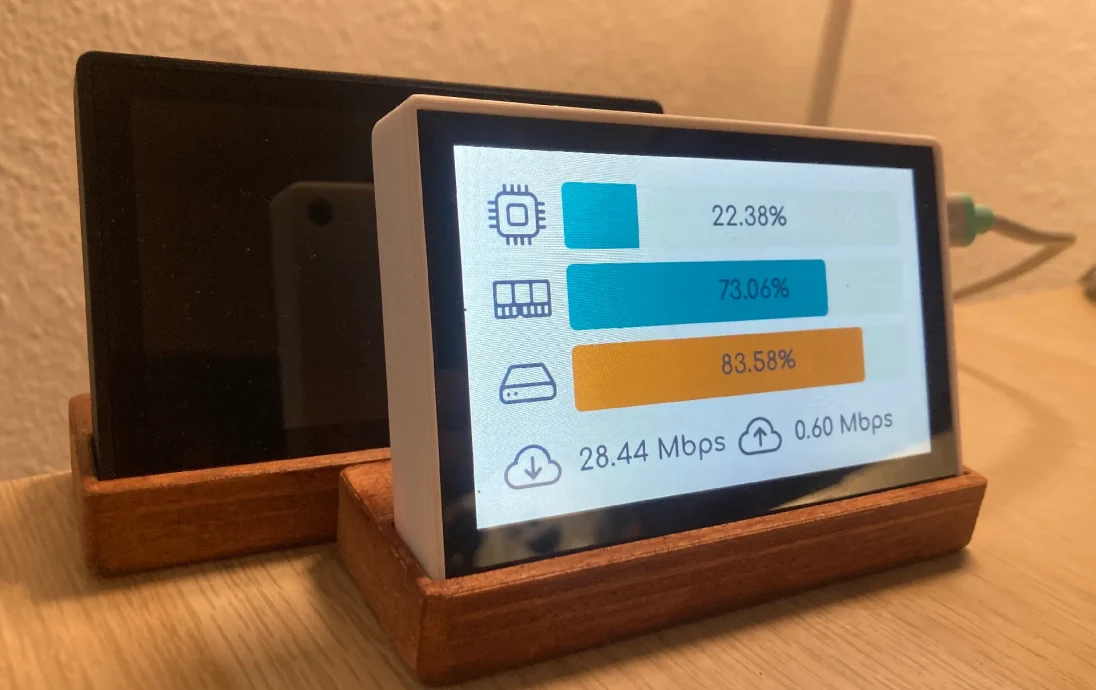

Бонус — специальное программное обеспечение: программное обеспечение информационной панели, показанное на изображениях предварительного просмотра, доступно для некоммерческого использования: Pulse Monitor н�� GitHub.

Предназначен для: Waveshare ESP32-S3 Сенсорный ЖК-дисплей 4,3 дюйма (артикул: 27154)
