WLED + ESP32 Коробка-держатель с магнитной крышкой. Том. 2!

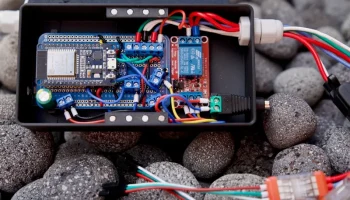

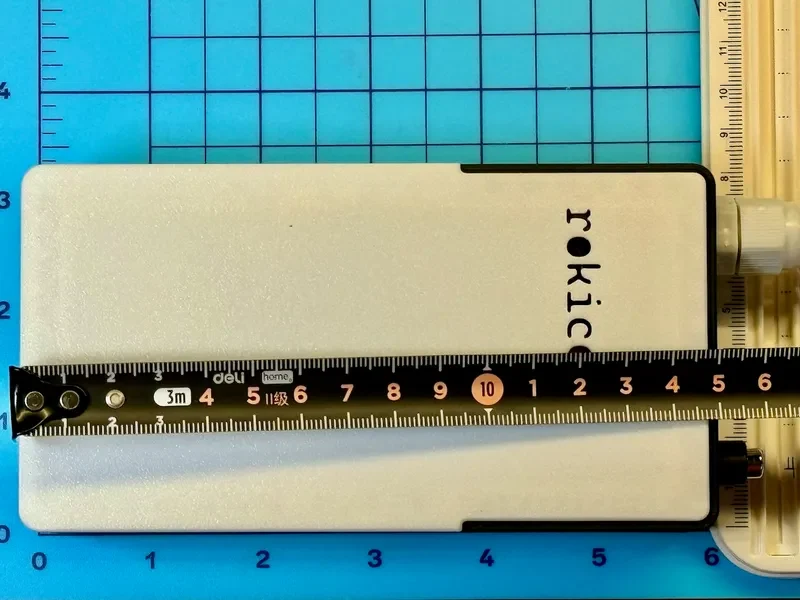

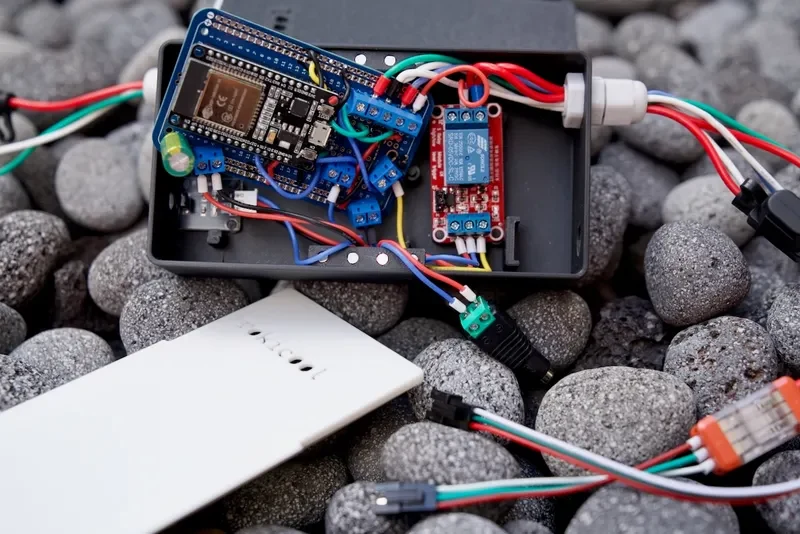

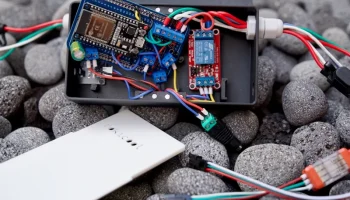

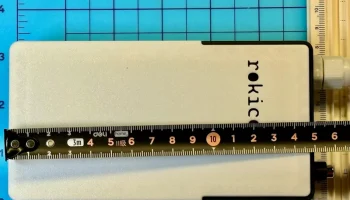

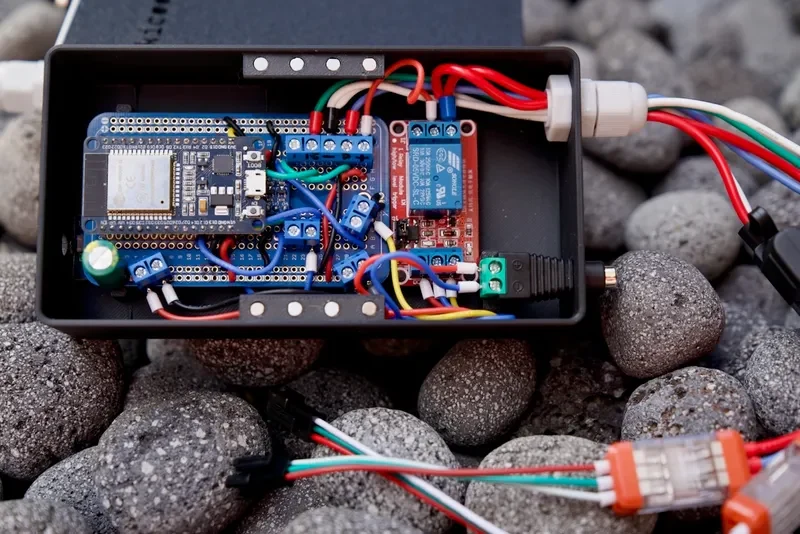

Эта модель представляет собой коробку для поддержки расширенной версии светодиодного контроллера DIY на базе WLED + ESP32.

Я напечатал модель с использованием PLA с настройками OrcaSlicer Standard и Strength. Все работало отлично. Никакой поддержки не требуется.

Отказ от ответственности: Вы, вероятно, не знаете, на что обрекаете себя! Пожалуйста, купите готовый контроллер в магазине DrZzs! У вас будет хорошо продуманное и полностью работающее решение, которое только кажется дорогим.

Однако, если у вас все в порядке с пайкой, резкой и подгонкой… ;)

Проект был вдохновлен видео Makers Mashup: WLED & ESP32: The Dynamic Duo of DIY LED Projects.

На этот раз я добавил:

поддержка реле, которое полностью отключает питание светодиодов при их выключении. Вот хорошее видео, объясняющее причины: Продлите срок службы блока питания светодиодов | WLED + реле + DigQuad.
поддержка ИК-датчика, который волшебным образом работает с любым ИК-пультом дистанционного управления. Вот видео о таком решении: Повышайте уровень своих проектов WLED: Руководство по добавлению компонентов (без кода!)
поддержка логического рычага переключения передач. Вот поясняющее видео: переключатель логического уровня и светодиоды WS2812b.
2 линии данных. Вот некоторые пояснения: Настройка светодиодов: использование нескольких выводов данных + конфигурация WLED. ЛЕГКАЯ НАСТРОЙКА

Для сборки полученного изделия я использовал:

Неодимовые магниты 4*2 мм от temu.com
Универсальное быстрое зарядное устройство для разных напряжений мощностью 30 Вт от temu.com
2-контактные и 3-контактные 5-контактные соединители с винтовыми клеммами для монтажа на печатной плате от temu.com
20шт алюминиевых электролитических конденсаторов 2200мкФ/16В от temu.com
10 шт. водонепроницаемый нейлоновый пластиковый разъем PG7 от temu.com
Плата для разработки Teyleten Robot ESP32S ESP32 ESP-WROOM-32 amazon.com
Печатная плата для паяльной макетной платы ElectroCookie от amazon.com

+ Дополнительно

Релейный переключатель одноканального релейного модуля с сайта temu.com
KeeYees 4-канальный преобразователь логических уровней, двунаправленный модуль переключения от 3,3 В до 5 В, от amazon.com
Модуль датчика инфракрасного приемника с сайта temu.com
2-контактные и 3-контактные соединители с винтовыми клеммами для монтажа на печатной плате с шагом 5 мм/0,2 дюйма от temu.com
Многожильные электрические провода 22 AWG от temu.com
10 пар разъемов питания постоянного тока 12 В 5,5 x 2,1 мм с сайта temu.com
