Крепления для электроники с магнитами (RPi4B, SKR1.4, EXP...
!!! Печатные детали еще не проверены! !!!!!
!!! Я просто сделал эту страницу заранее перед последней проверкой 3д файлов!!!!!
Это крепления для электронных компонентов в типичной аппаратной установке Klipper.
Есть:

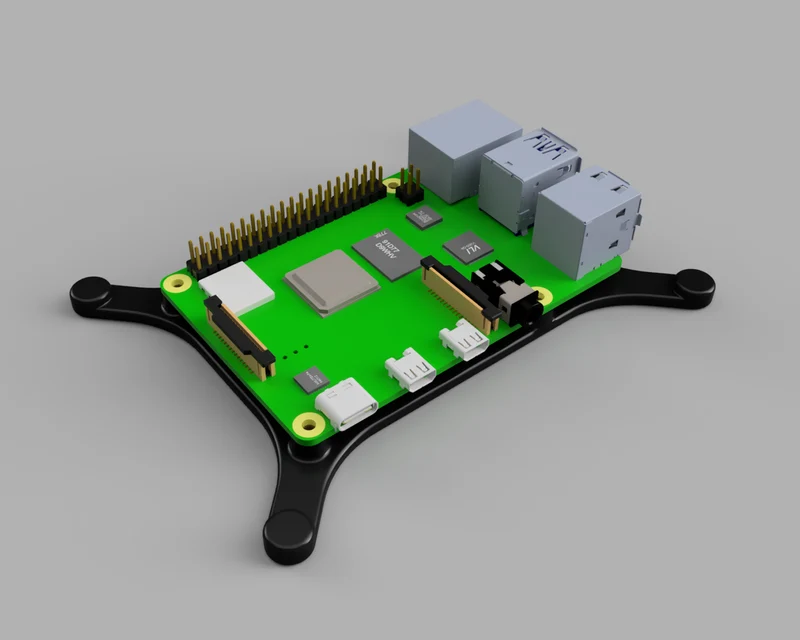

Крепление для Raspberry Pi 4B

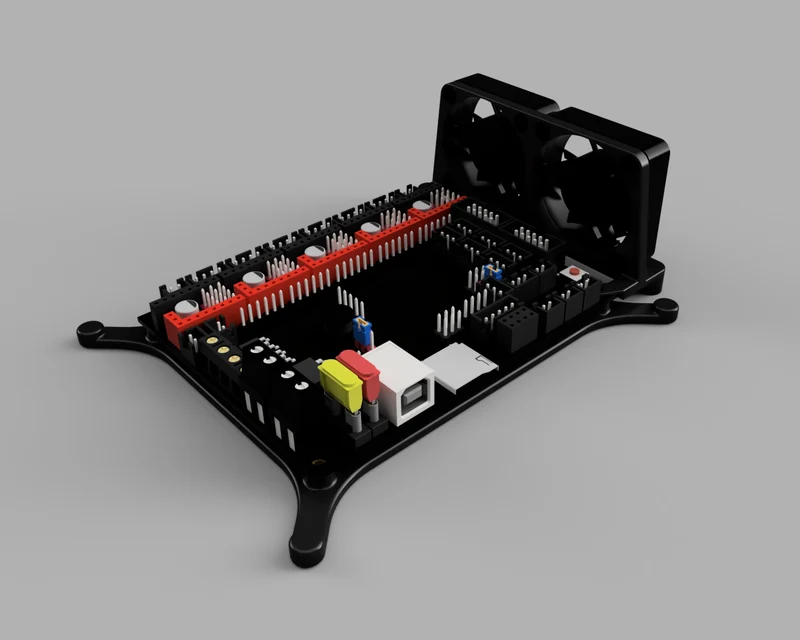

Крепление СКР 1.4 (с дополнительным креплением вентилятора)

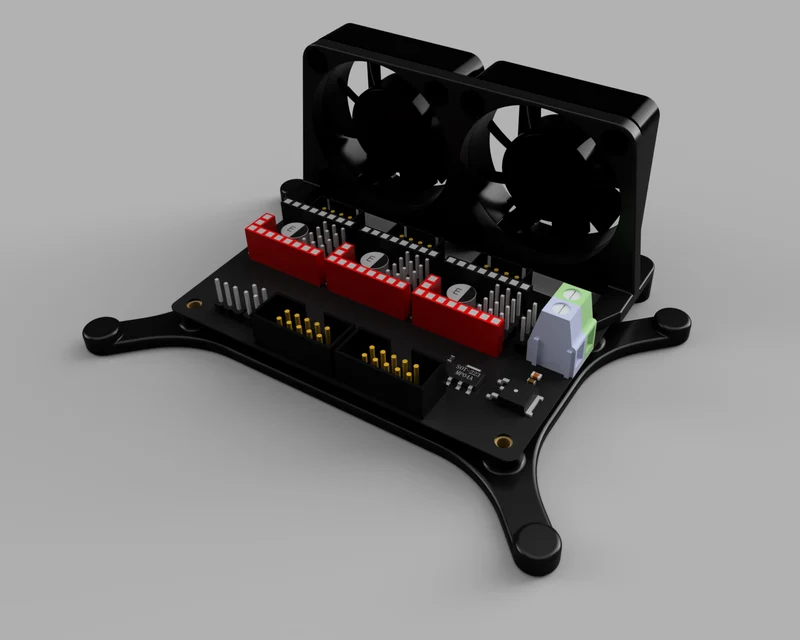

Крепление BTT EXP-MOT (с дополнительным креплением для вентилятора)

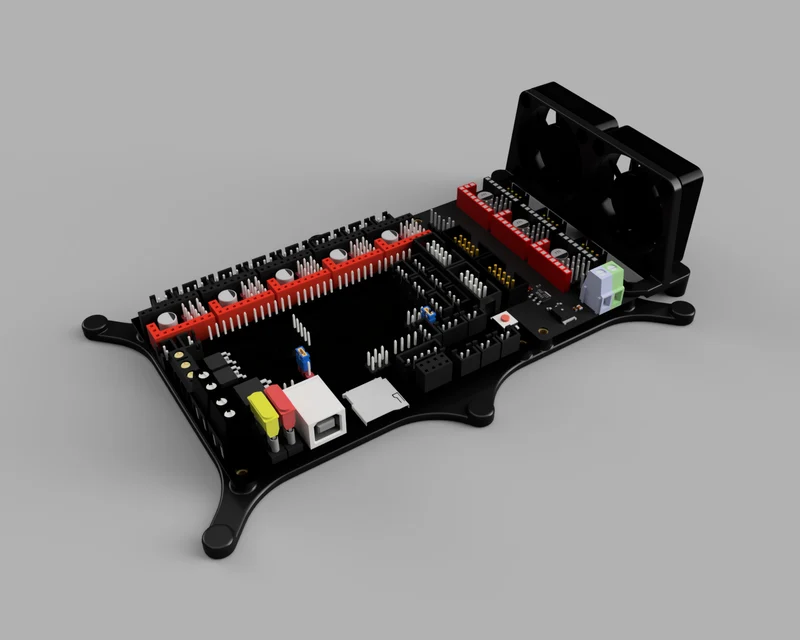

СКР 1.4 + Крепление EXP-MOT (с дополнительным креплением вентилятора)

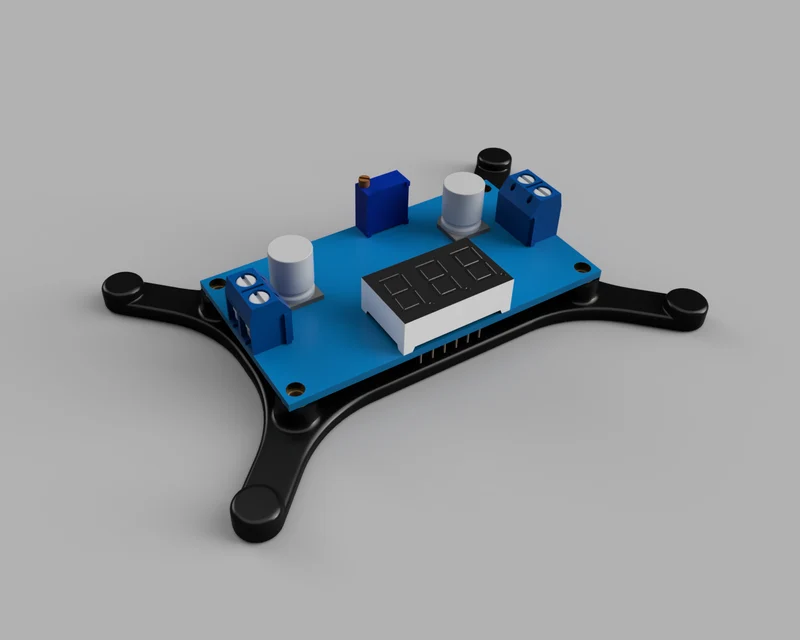

Понижающее крепление модуля *
Будет обновлено: Модуль BTT U2C.
Вам понадобится:
Четыре вставки 3 x 4 x 5 мм (ВД x Высота x НД, вставка M3) для каждого угла каждого крепления.
Четыре магнита размером 6 x 4 мм (диаметр x высота) для каждого угла каждого крепления, за исключением шести для крепления SKR 1.4 + EXP-MOT.
Два вентилятора 4010 для крепления вентилятора.
Два магнита 6 x 4 мм для крепления вентилятора.
Винты и гайки M3, необходимые для каждого крепления.
Когда вы печатаете:
Места, где будут установлены магниты, требуют опор. Однако, поскольку это мелкие детали, опоры могут не потребоваться, если ваши настройки охлаждения адекватны. Без опор могут возникнуть проблемы с точностью при установке магнитов из-за минимального допуска по высоте.
Крепления вентилятора разделены на три части, чтобы избежать необходимости использования опор во время печати. Вам нужно распечатать Часть C три раза и склеить все части вместе.
Каждое крепление вентилятора имеет разную высоту, поэтому оно несовместимо с другими креплениями. Просто обратите внимание на его название. (например, «Крепление SKR 1.4+EXP-MOT» + «Крепление вентилятора для SKR 1.4+EXP-MOT» = ОК / «Крепление SKR 1.4+EXP-MOT» + «Крепление вентилятора для SKR 1.4 или для EXP-MOT» = Нет)
*Примечание. Крепление понижающего модуля может быть несовместимо со всеми понижающими модулями, представленными на рынке. Возможно, вам понадобится другое крепление, подходящее для вашего конкретного модуля.
