коробки проектов для ESP32

Arduino и пр.

Источник:

www.printables.com

Различные коробки, которые я сделал для проектов ESP32.

Я планирую добавить сюда все свои фьючерсы, чтобы люди могли быстро просматривать и выбирать в соответствии с потребностями своих проектов. Многие ESP32 даже не имеют отверстий для винтов на печатной плате, поэтому я обычно аккуратно приклеиваю плату горячим клеем на 3D-печать. обязательно ознакомьтесь с функциями в 3D-просмотре каждого файла. Мой план — сделать коробку универсальной и простой в использовании. Во многих проектах конструкции коробок требуют очень специфических деталей и жестких допусков, поэтому их сложно использовать. Мой план — делать коробки, которыми легко пользоваться.

крышка обычно слегка приклеивается к коробке горячим способом.

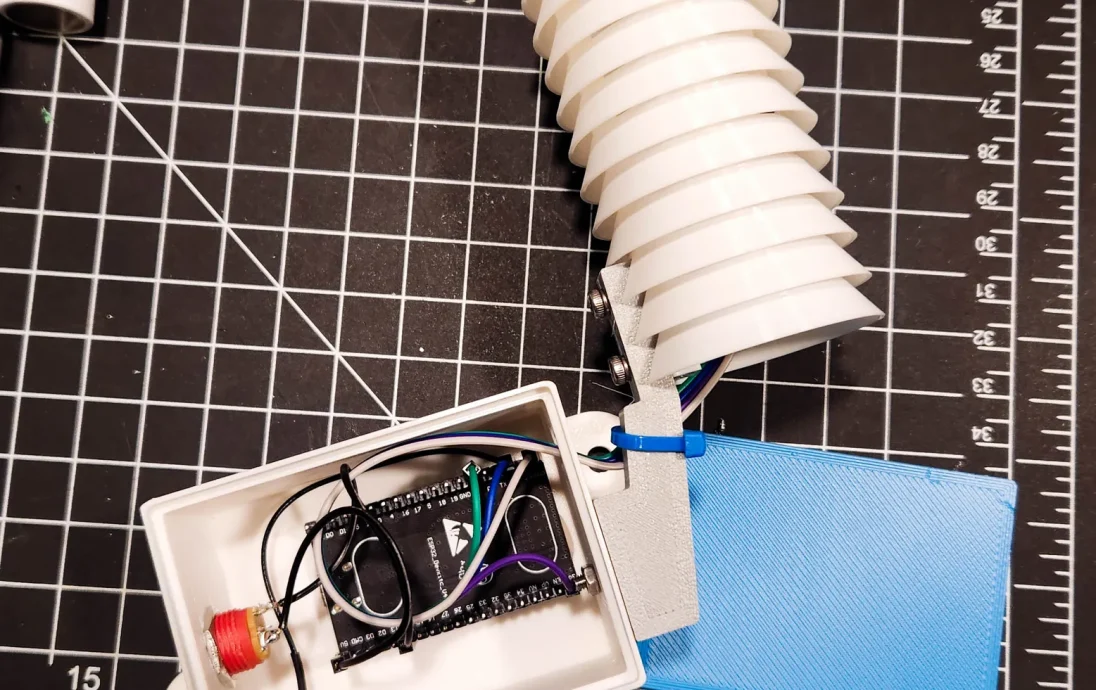

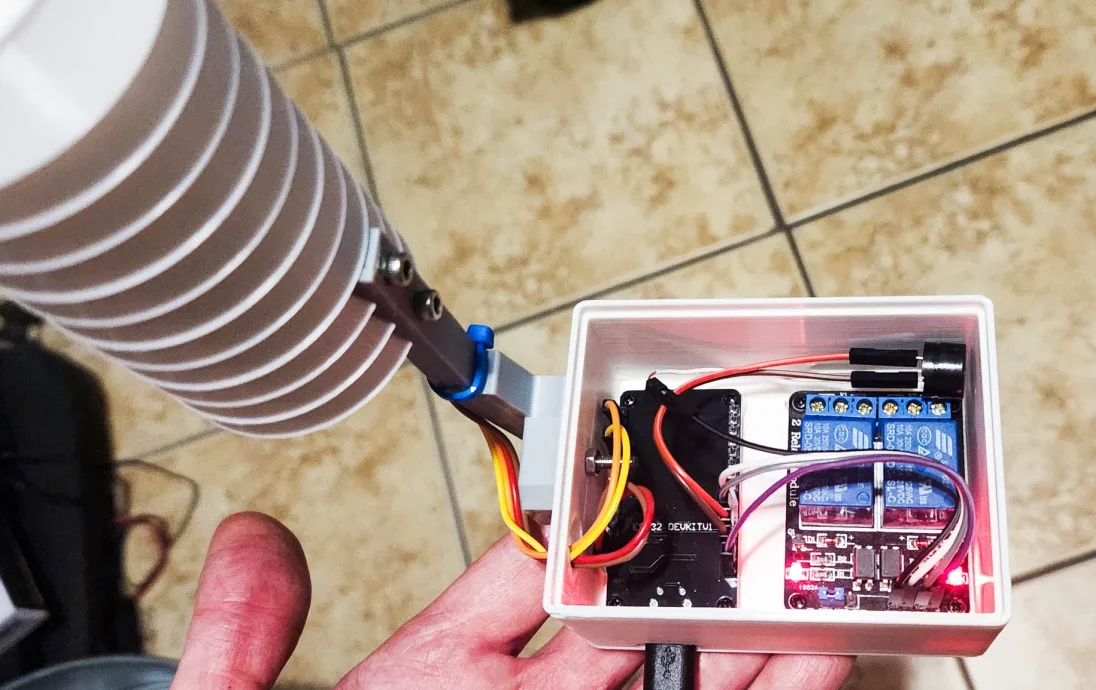

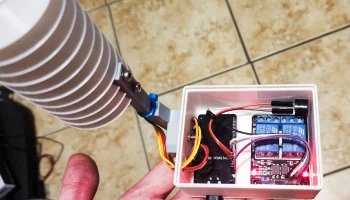

Релейная коробка:

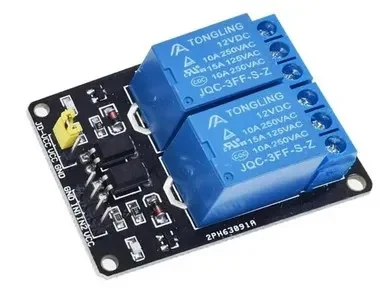

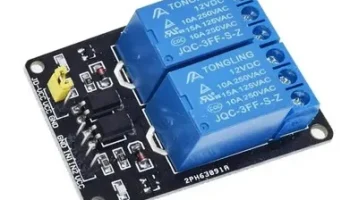

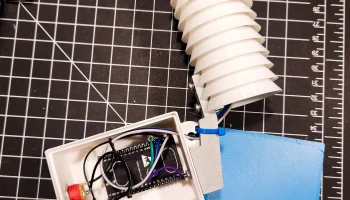

просто создан для 30-контактного ESP32 и релейного модуля 1-2

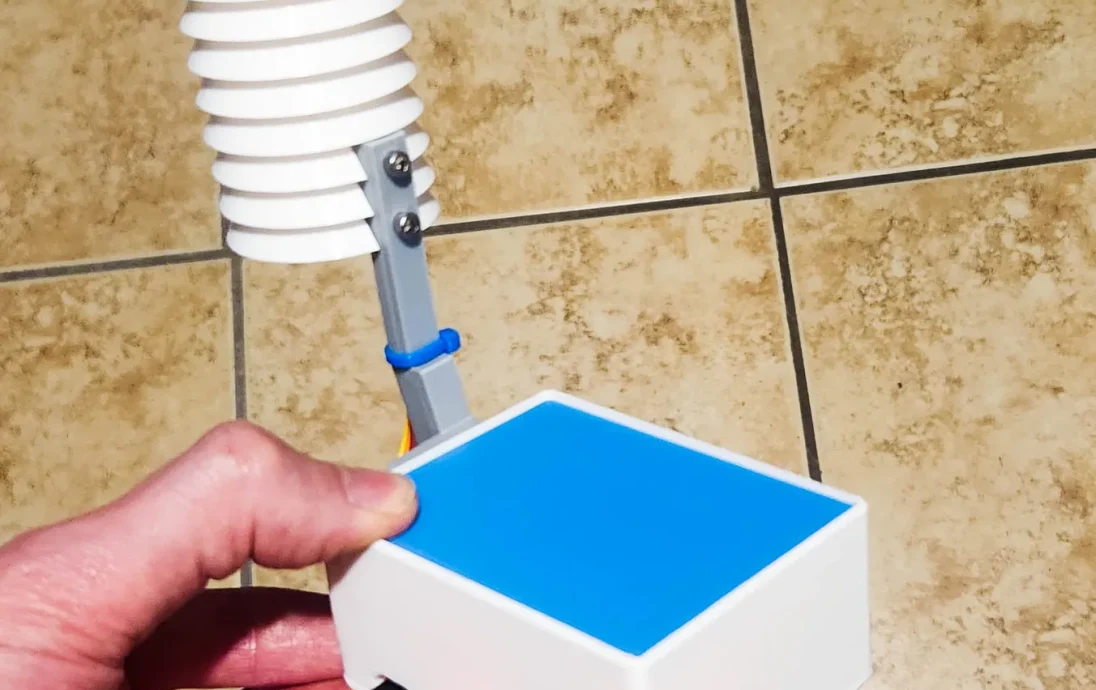

есть отверстие для проводов- внешнего датчика или чего-нибудь еще.
отверстие для USB-кабеля
вырез для подключения проводов реле
Доступен с монтажными стойками внутри или без них
Антенная станция:
разъем SMA на переборке для антенны BLE/WiFi
2 винтовых кронштейна сбоку
Разъ��м постоянного тока для штекера 5,5 мм.
отверстие для проводов
Вемос D1:
подходит для стандартного Wemos D1 mini
есть отверстие для USB-штекера
прямоугольное отверстие сбоку для шлейфа (датчиков и прочего)
Реле ESP01:*
боковой доступ к клеммным колодкам
доступ к винтам сверху
отверстие сбоку для сброса? кнопка
