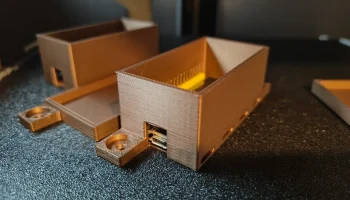

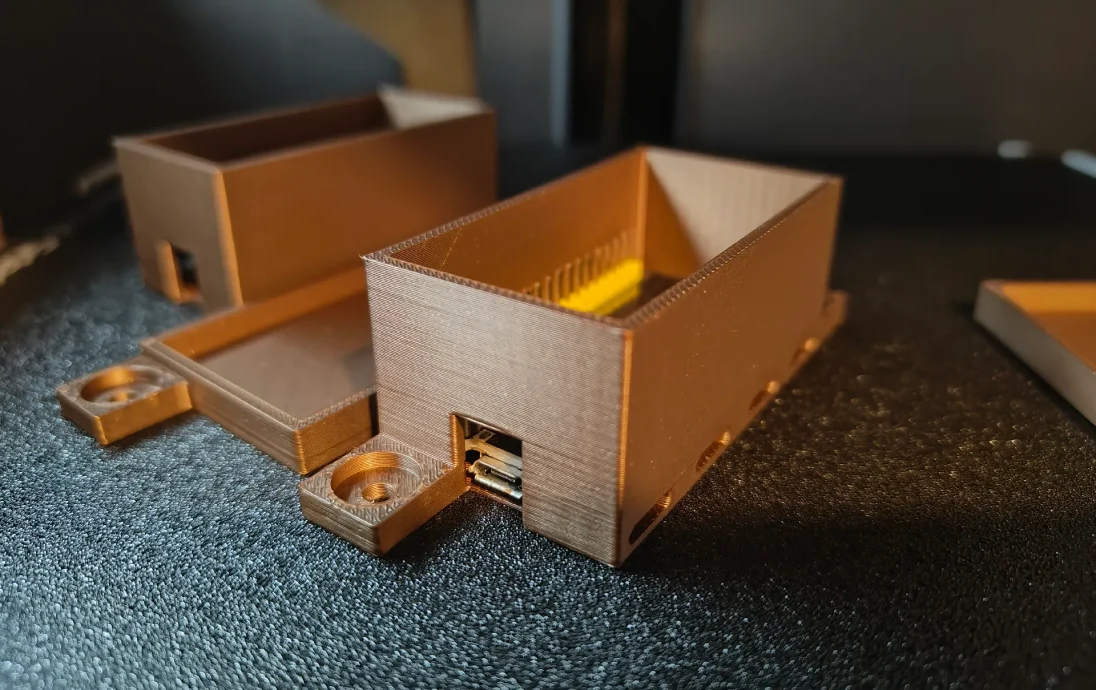

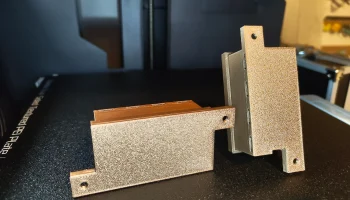

ESP32-WROOM Коробка для проекта с креплением........

Размеры (В x Ш x Г)
Плата: 55мм x 28мм AZDelivery ESP32-WROOM-32D
Основание (номинальное): 59 x 32 x 25,6 мм.
Крышка (номинал): 63 мм х 36 мм х 6 мм
Основание + крышка: 63 x 36 x 27,6 мм.

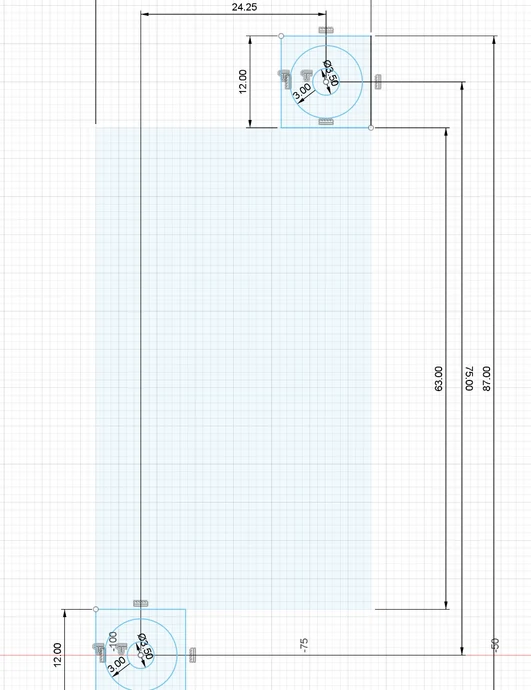

Монтажные выступы: M3, головка: 6,5 мм, резьба: 3,4 мм
Внутреннее пространство: ок. 55 мм х 28 мм х 19 мм над доской
Информация

Этот корпус легко печатается без поддержек, как показано на рисунке, менее чем за 30 минут из обычного PLA. Он основан на том, что допуски вашего принтера достаточно точны, чтобы обеспечить натяг между платой и крышкой и предотвратить их перемещение. Если крышка или плата вообще двигаются, попробуйте немного сжать эту ось, чтобы компенсировать нагрузку на ваш принтер/материал.

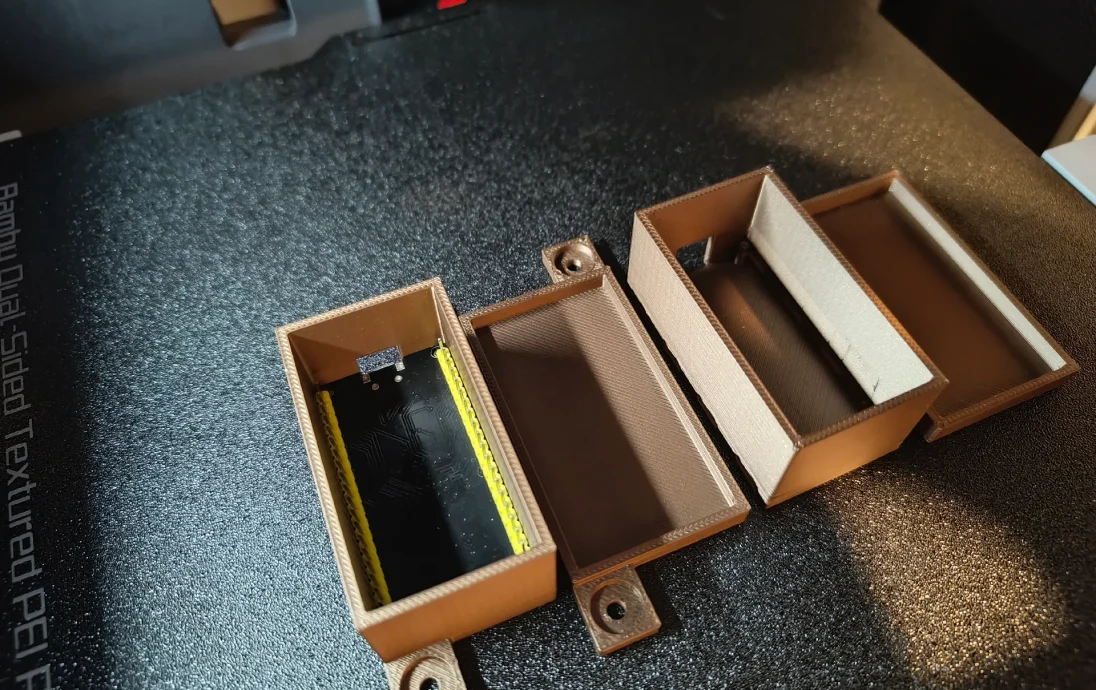

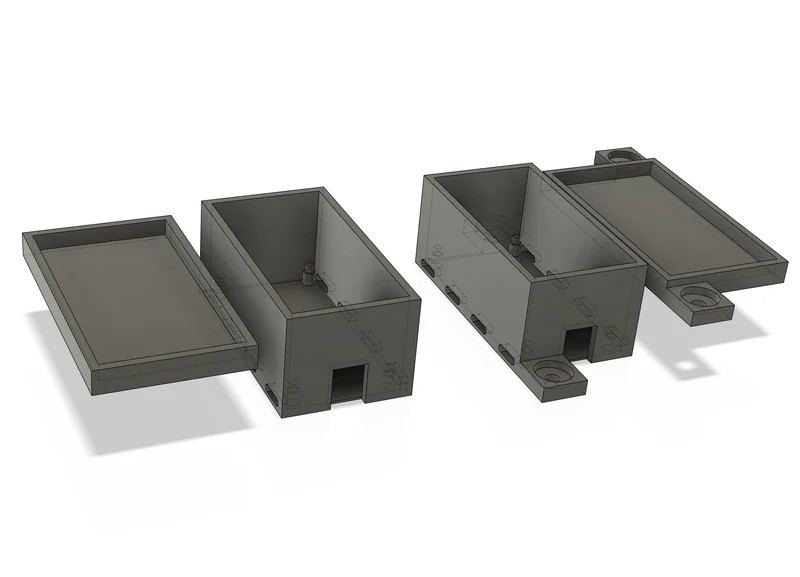

Существуют варианты крышки �� основания как с монтажными выступами, так и без них, в первом можно использовать винты или болты М3 с размером головки ≤ 6,5 мм.

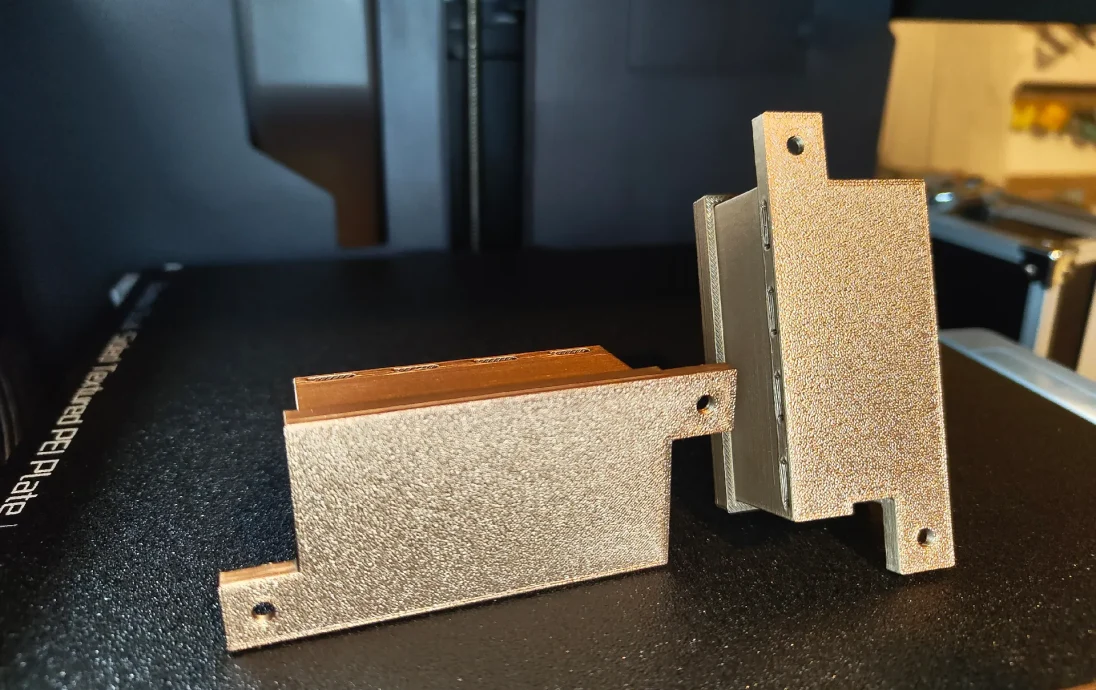

Внизу корпуса имеется достаточная вентиляция для SoC, и через них также можно увидеть RGB-подсветку, однако кнопки недоступны, внутри корпуса также должно быть достаточно места для разъемов DuPont и места над разъемом USB для вывода проводов к внешним устройствам.

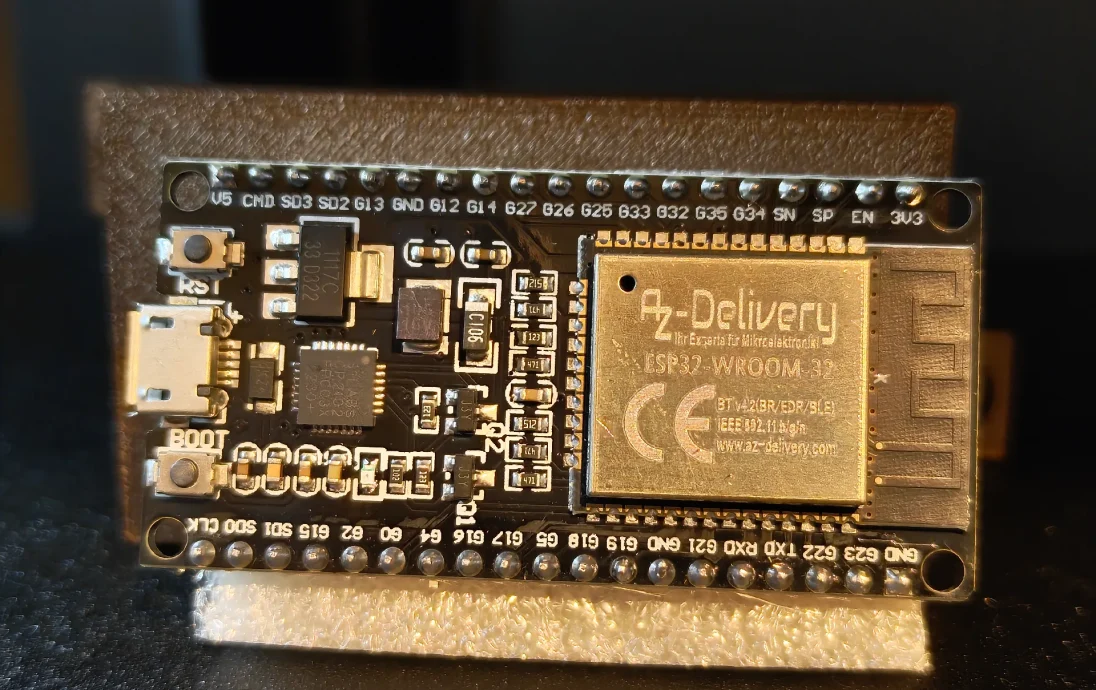

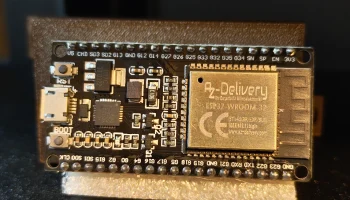

Чтобы установить плату, просто наклоните разъем USB вниз в вырез, и плата просто прижмет к фиксирующим штырям в нижней части основания.

ПРИМЕЧАНИЕ. После того, как плата вставлена, вам понадобится длинный плоский предмет, который можно просунуть под плату и поднять ее сзади, чтобы снова вытащить, поскольку в корпусе используется посадка с натягом для плотного захвата.
