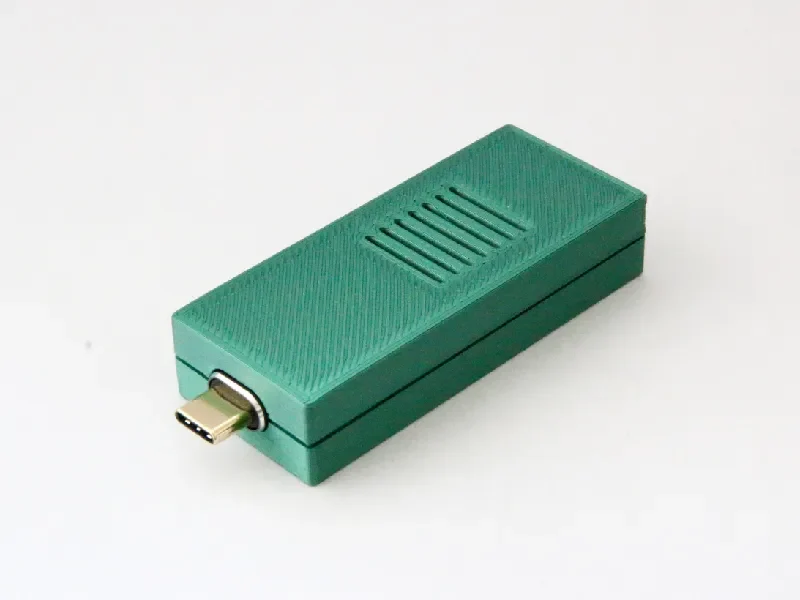

USB-накопитель TinyS3 (ESP32-S3)

Небольшой кейс для преобразования TinyS3 в USB-накопитель.

Удобен для всех видов домашней автоматизации, например. как Нуки Хаб.

Спецификация:

Источники деталей — это всего лишь примеры...

КОЛ-ВО Источник детали
1 TinyS3 TinyS3
1 устройство смены пола USB-C (от мужчины к мужчине) Amazon
4 термофиксирующих вставки M3 x 3 мм. Кухня с ЧПУ.
4 низкопрофильных винта с головкой под торцевой ключ M3 x 8 мм. Кухня с ЧПУ.

Рекомендации по печати:

Допуски жесткие, поэтому убедитесь, что ваш принтер настроен.

Материал: ПЛА
Высота слоя: 0,10 мм.
Заполнение: 15% гироид
Настенные петли: 2
Генератор стен: Арахна
Опоры: Дерево (ручное), только цековки.

Сборка:

Используйте шестигранный ключ, чтобы вытолкнуть опоры с цековкой сверху.

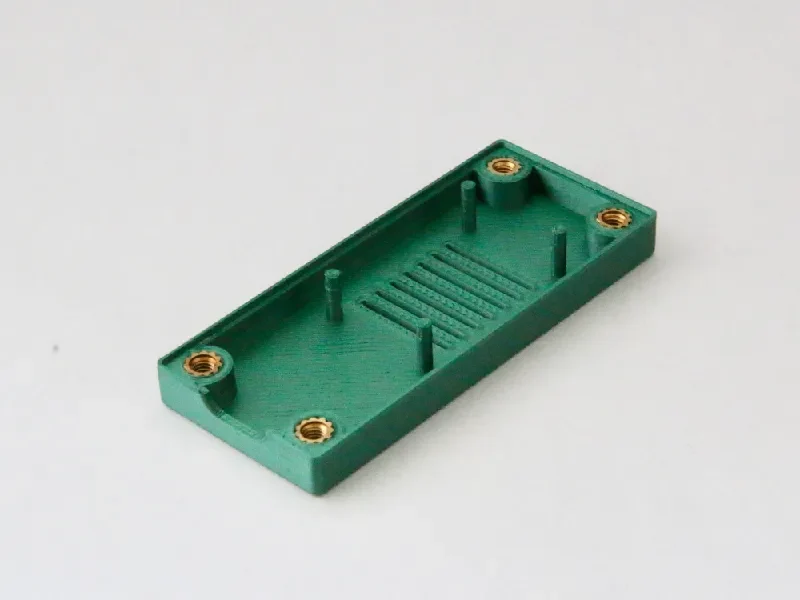

Установите термофиксирующие вставки. Будьте осторожны, чтобы не сломать ножки, нажимающие на печатную плату, они хрупкие.

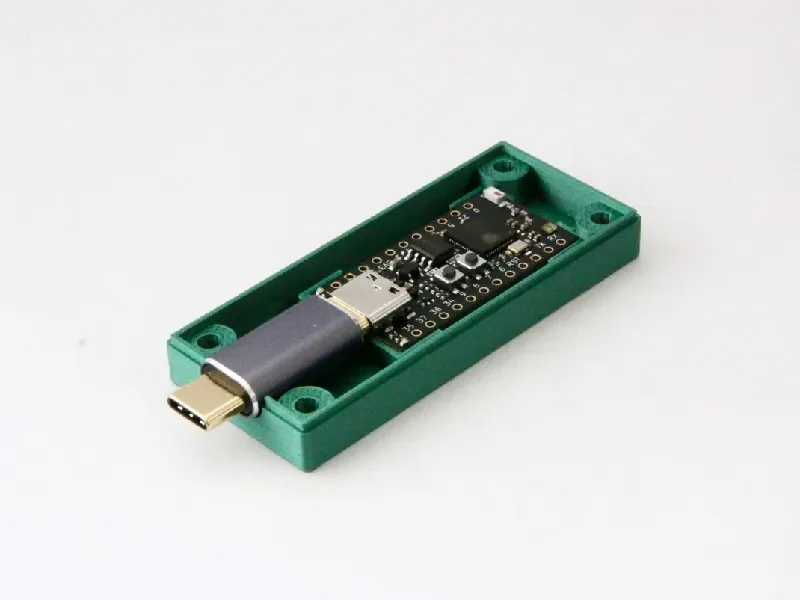

Вставьте TinyS3 и устройство смены пола USB-C.

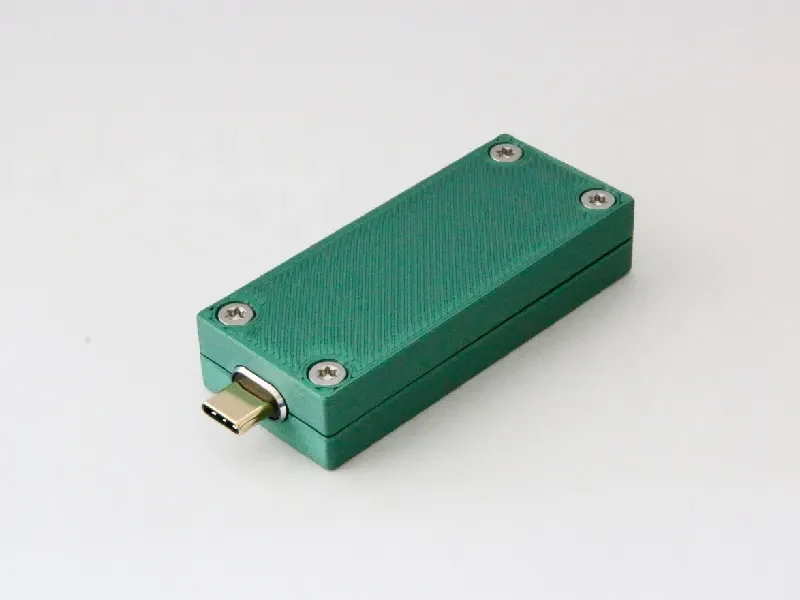

Собираем верх и низ
