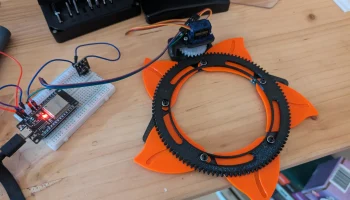

Сервоавтоматическая диафрагма - мод sg90 для esphome/Home..

Обновление:

Добавлены исходные файлы .step и fusion360.

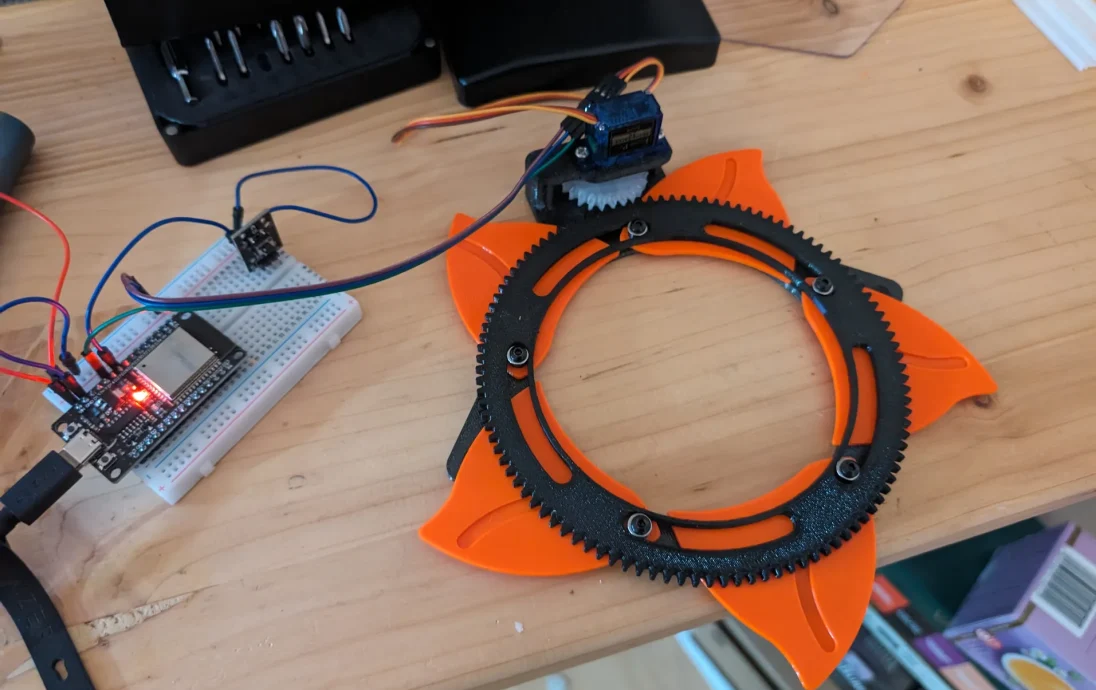

Я планирую использовать этот автоматизированный ремикс диафрагмы для своего корпуса prusa, а позже для управления системой выпуска воздуха из принтеров и лазерного резака.

Использование прямозубой шестерни с 24 зубьями вместо 12 зубьев позволяет мне использовать обычный сервопривод sg90, что, в свою очередь, позволяет мне использовать эсфом для управления сервоприводом.

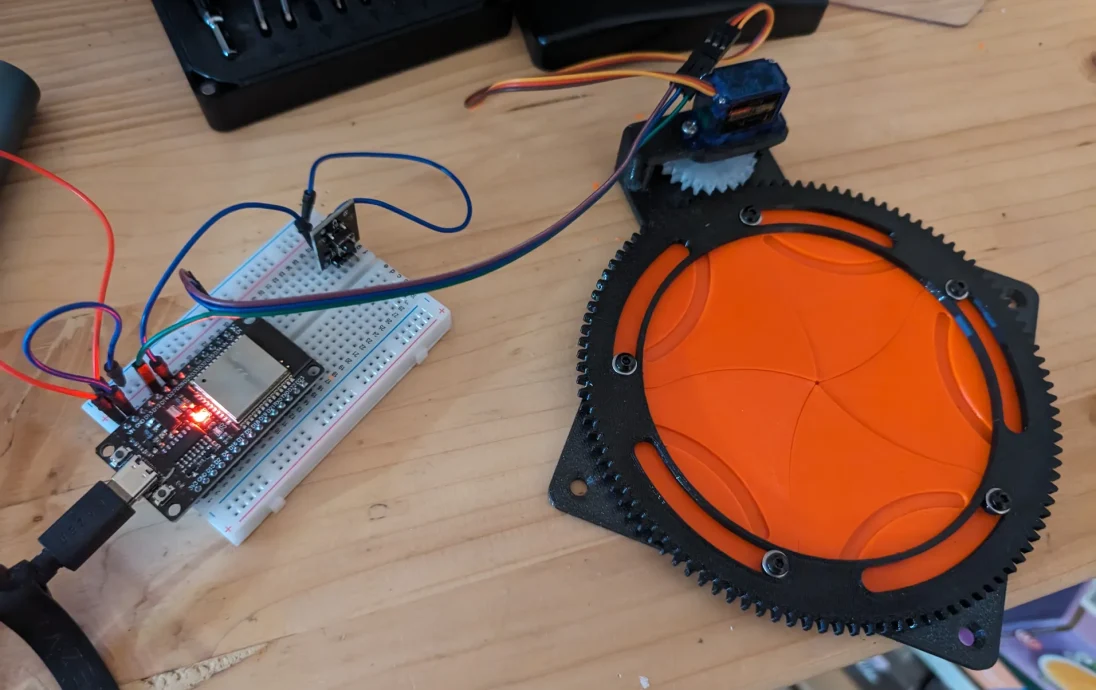

Это означает, что я могу легко открывать и закрывать диафрагму с помощью домашнего помощника;) поверх кнопки переключения диафрагмы.

Необходимые материалы:

esp32
5 м3 х 5 мм
Сервопривод SG90 (или аналогичный)

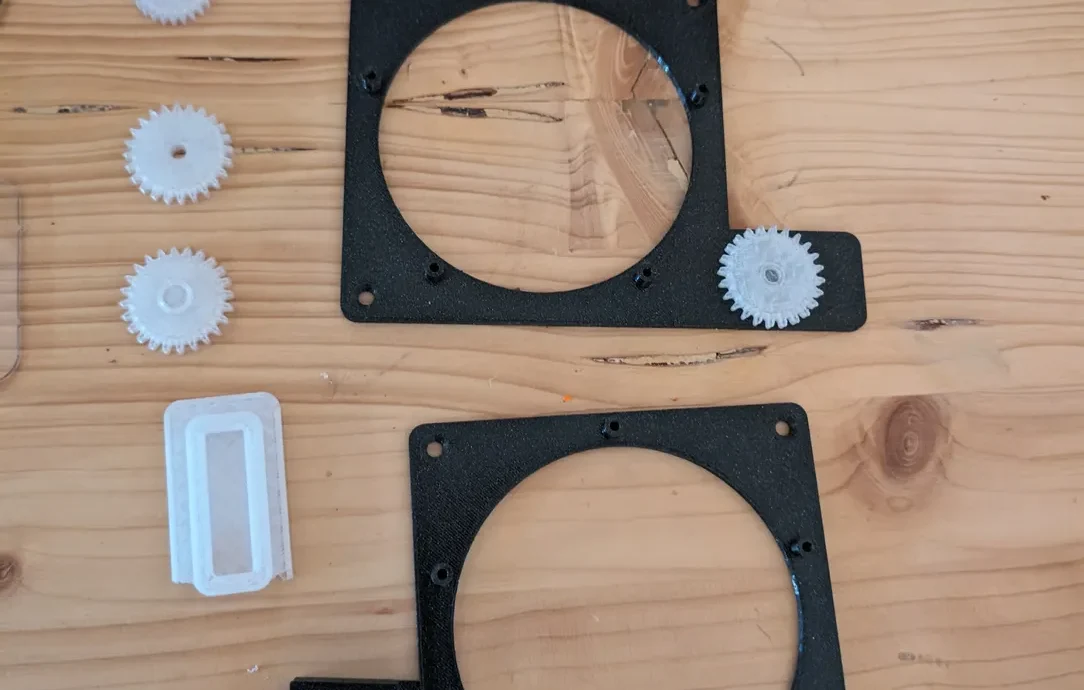

Распечатать:

5 * Door_blade_final
1 * прямозубая-107-125мо-145ат
1 * цилиндрическая шестерня (24 зуба)
1 * базовая пластина-апертура-sg90

Вы можете использовать один из предоставленных примеров эсфома для управления радужной оболочкой.

Запустите их с помощью eshome, чтобы прошить прошивку.

esphome-iris.yaml → открывает и закрывает диафрагму при нажатии кнопки

esphome-iris-ha.yaml → аналогично предыдущему, но требует настройки Wi-Fi и подключения домашнего помощника, позволяет о��крывать/закрывать диафрагму из домашнего помощника

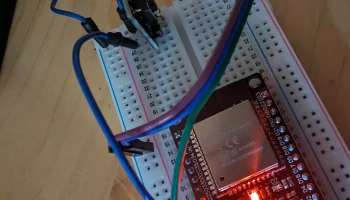

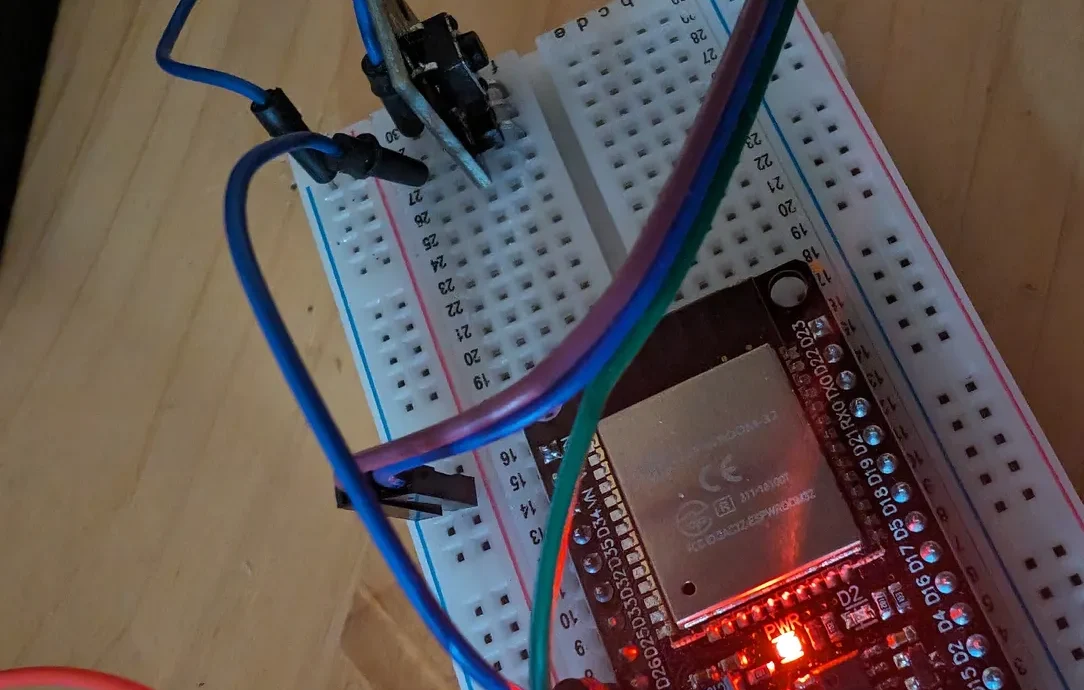

проводка для примера eshome предоставлена

сервосигнал → esp32:GPIO14
сервопривод + → esp32: +5В (VIN)
сервопривод — → esp32: GND

Вход кнопки: esp32:GPIO26
Выход кнопки: esp32:GND
