Зажим для программирования Pogo-pin для модулей Sonoff S3...

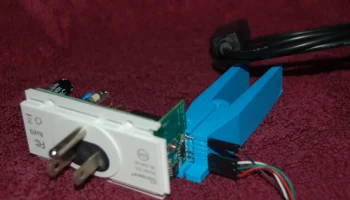

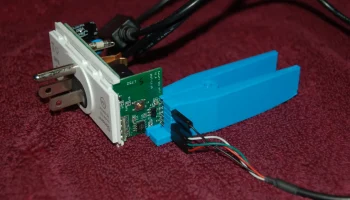

Этот зажим с пого-контактами предназначен для облегчения перепрограммирования модуля Sonoff S31 без необходимости припаивания к контактам на печатной плате.

Я использовал штифты диаметром 0,68 мм и длиной 16 мм. Отверстия нужно было прочистить сверлом 0,7 мм, а штифты дополнительно закрепить каплей суперклея.

Интеллектуальный переключатель Sonoff S31 полезен для домашней автоматизации своими руками, поскольку он содержит чип ESP8266 и может быть перепрограммирован через Arduino IDE.

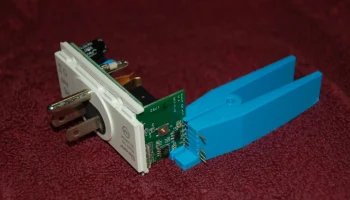

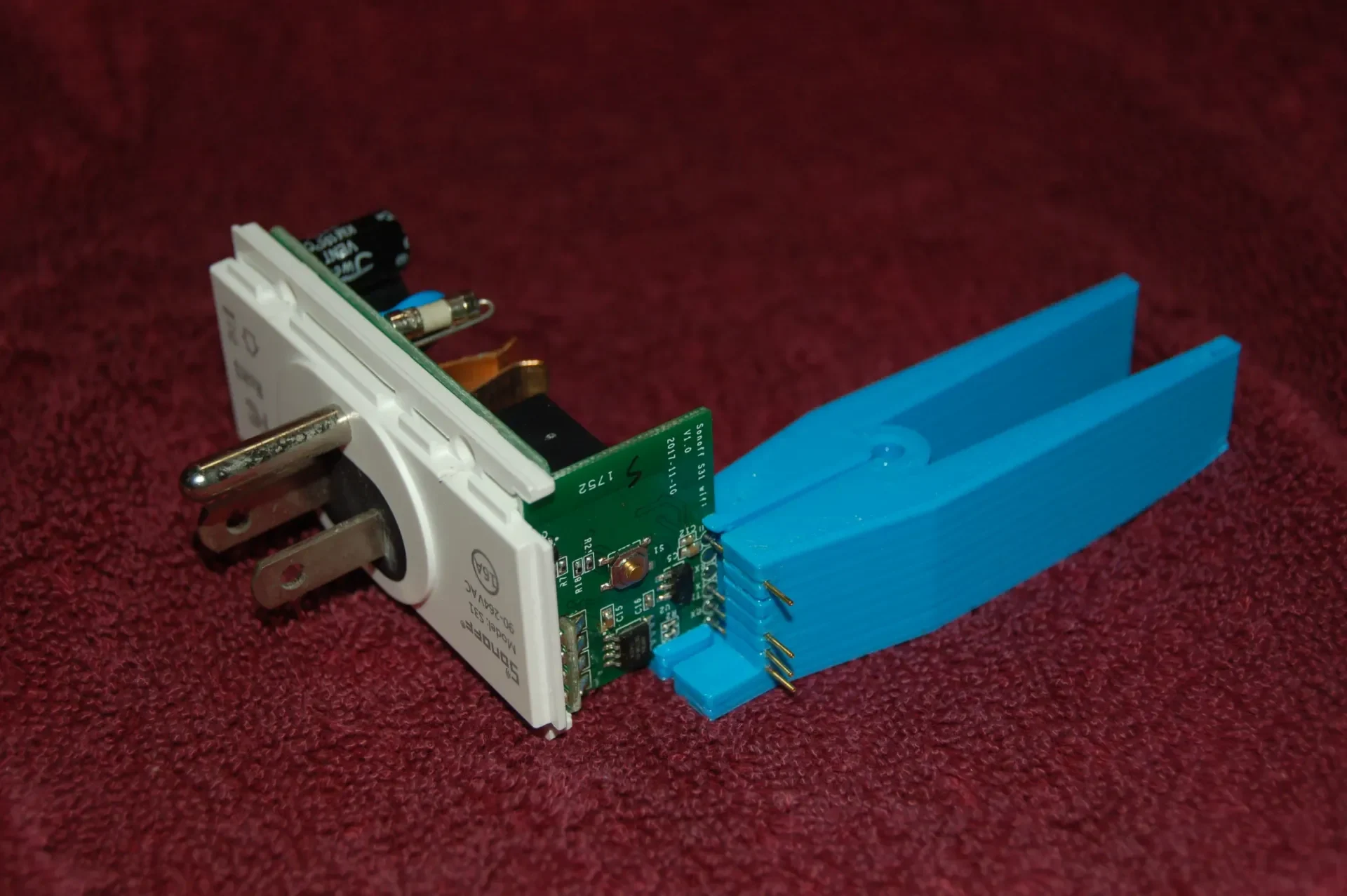

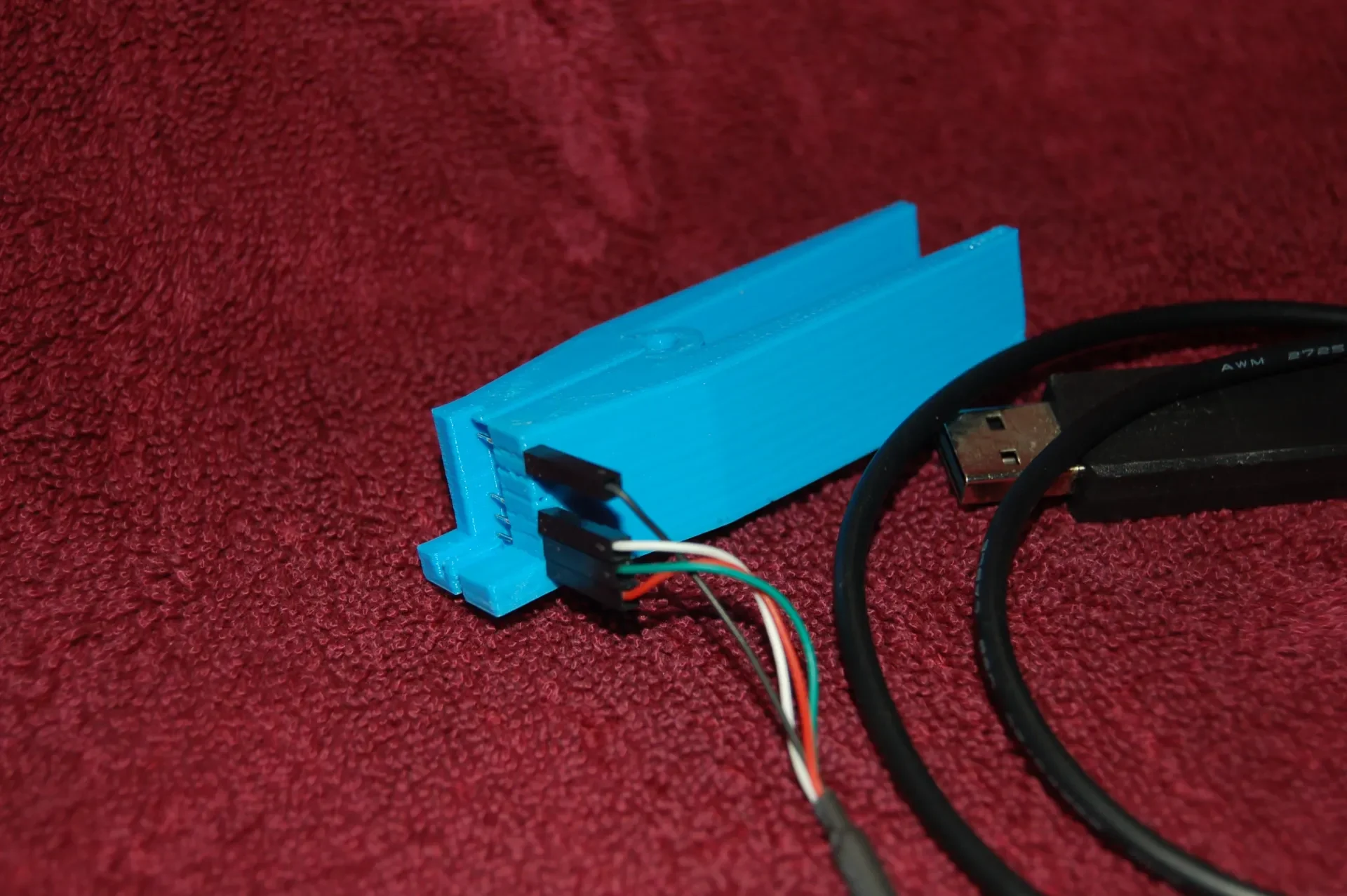

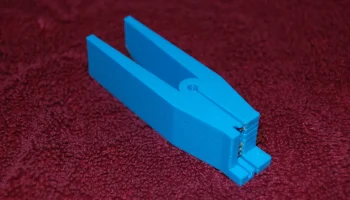

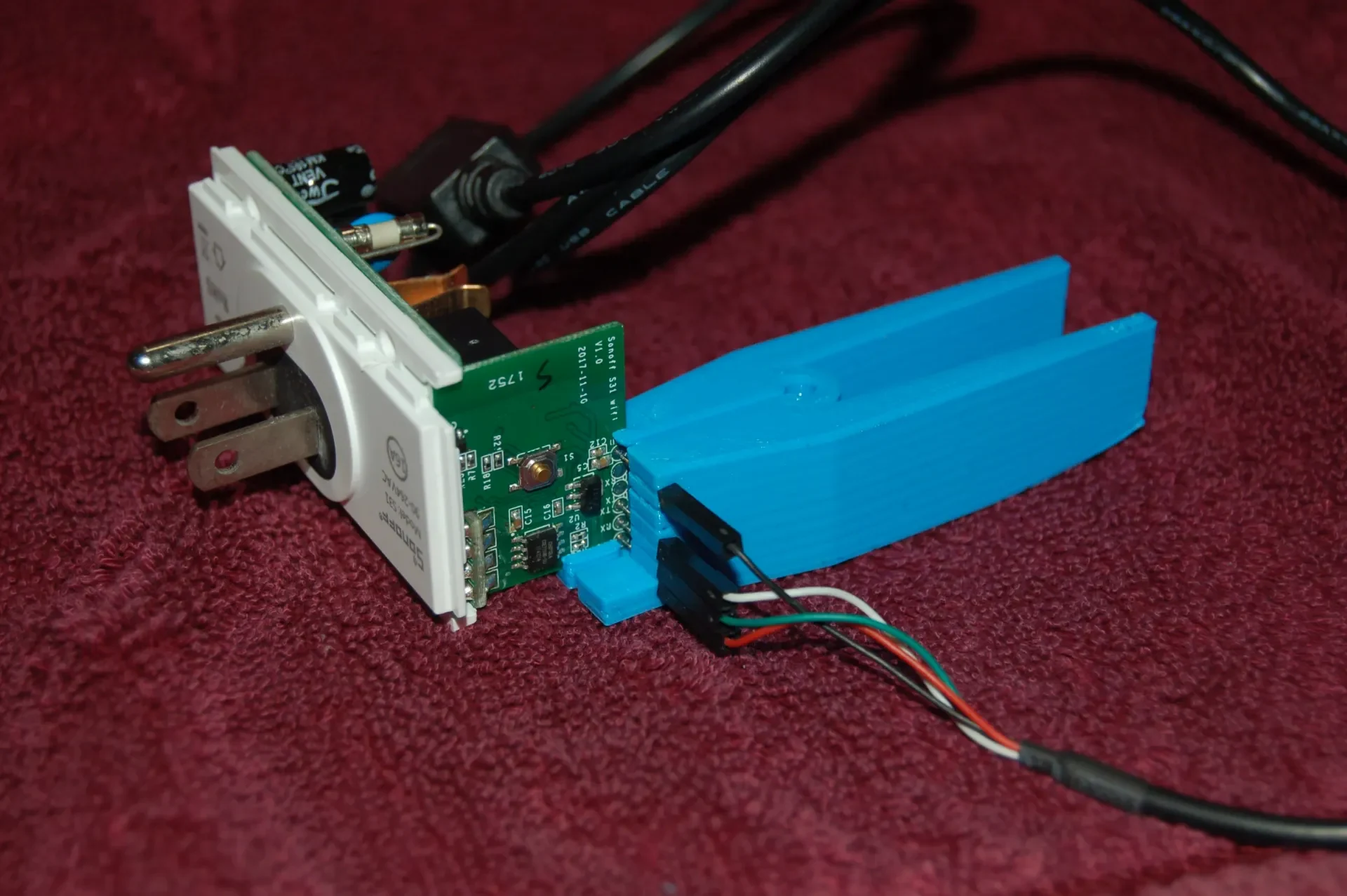

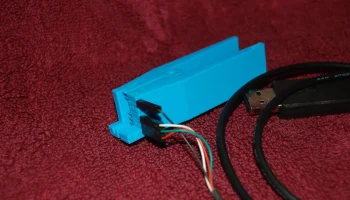

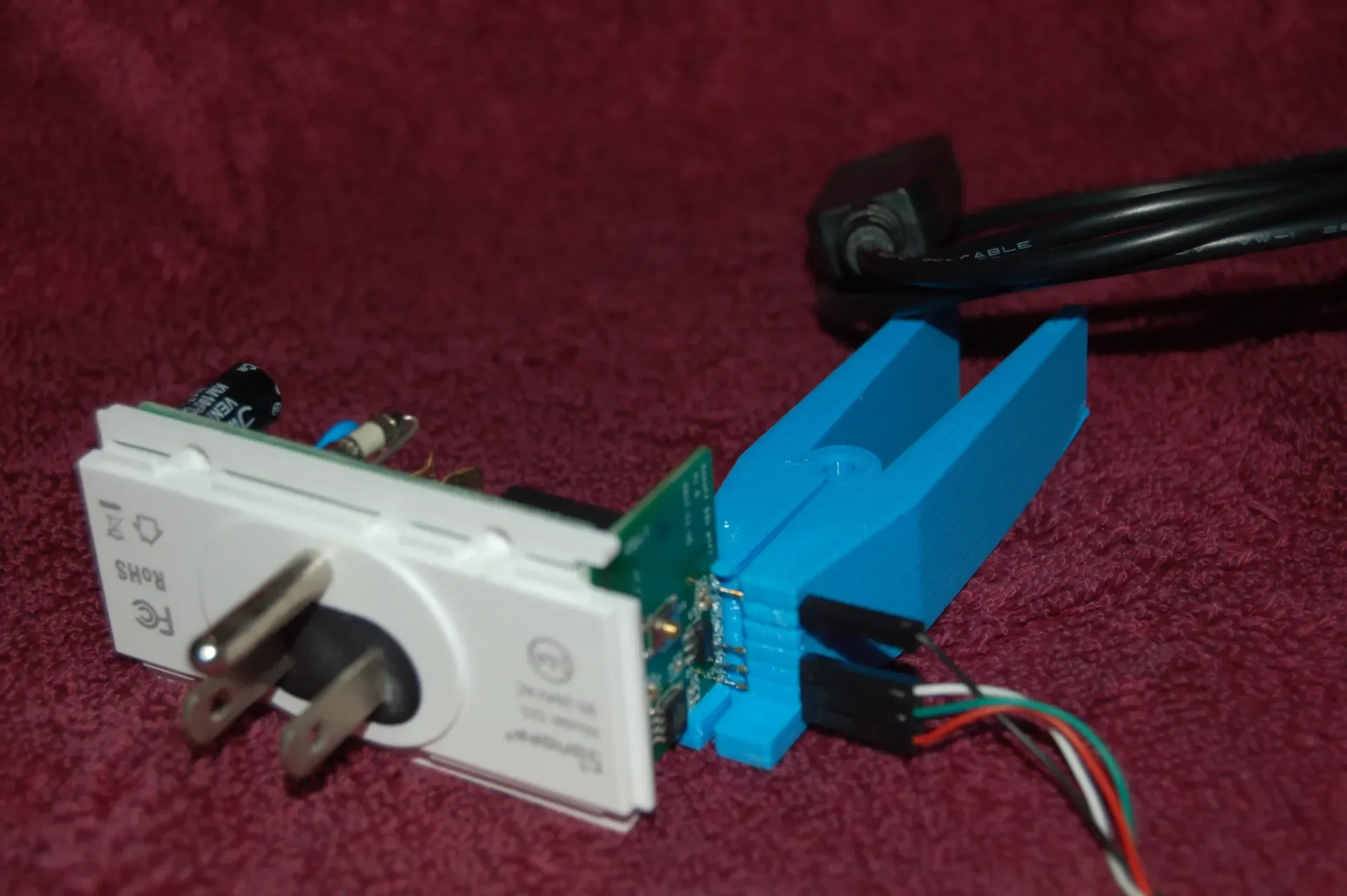

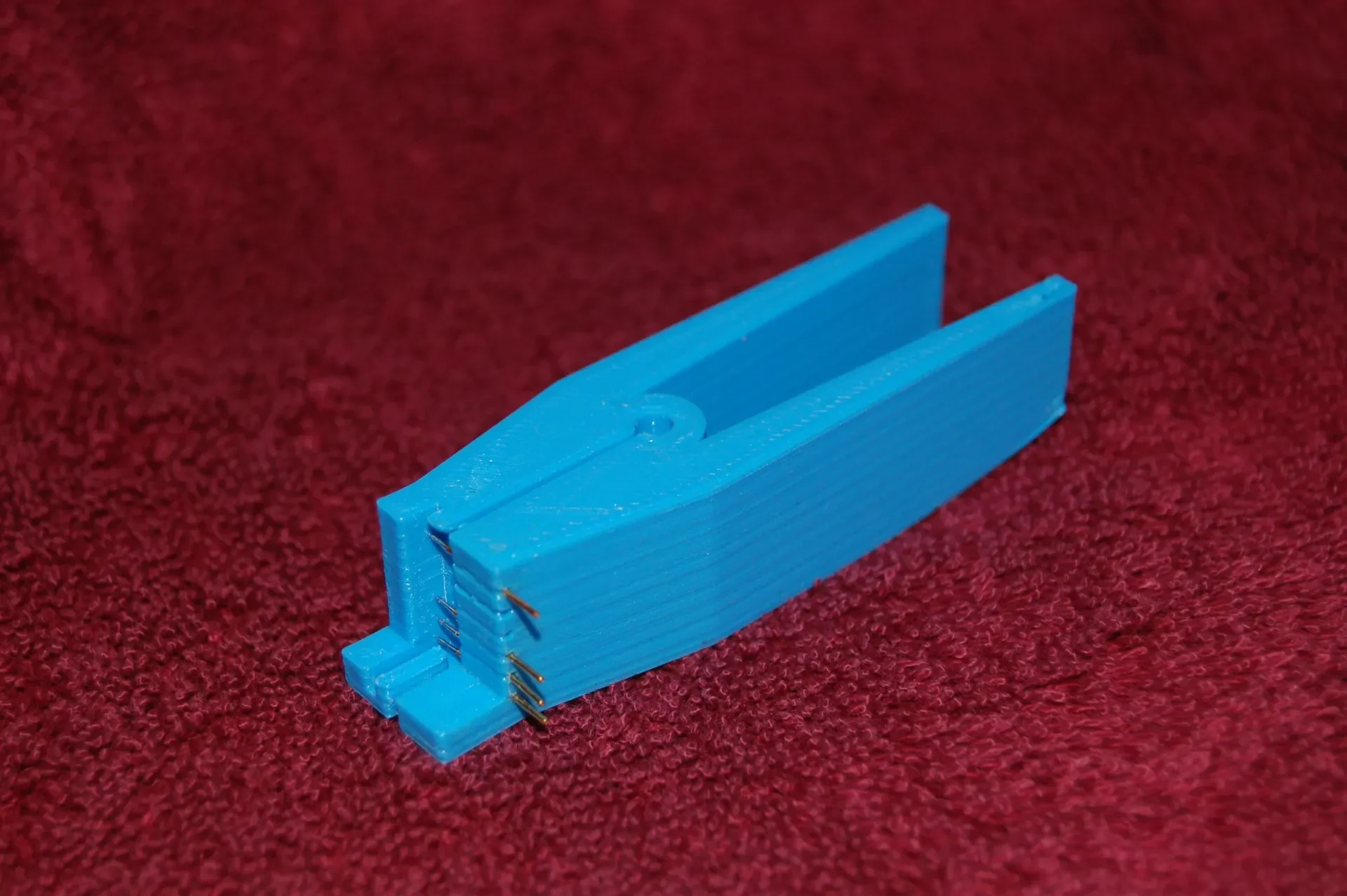

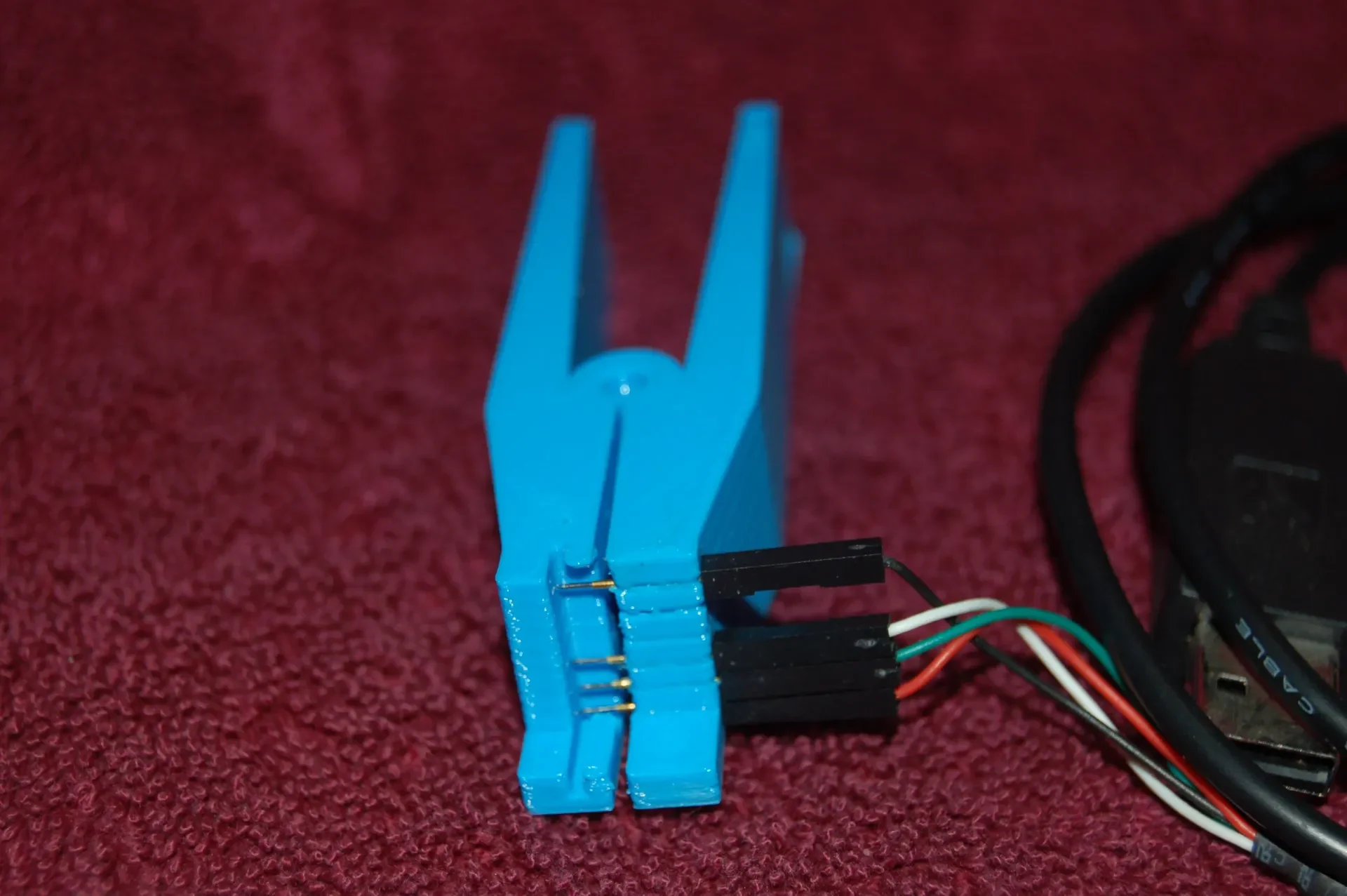

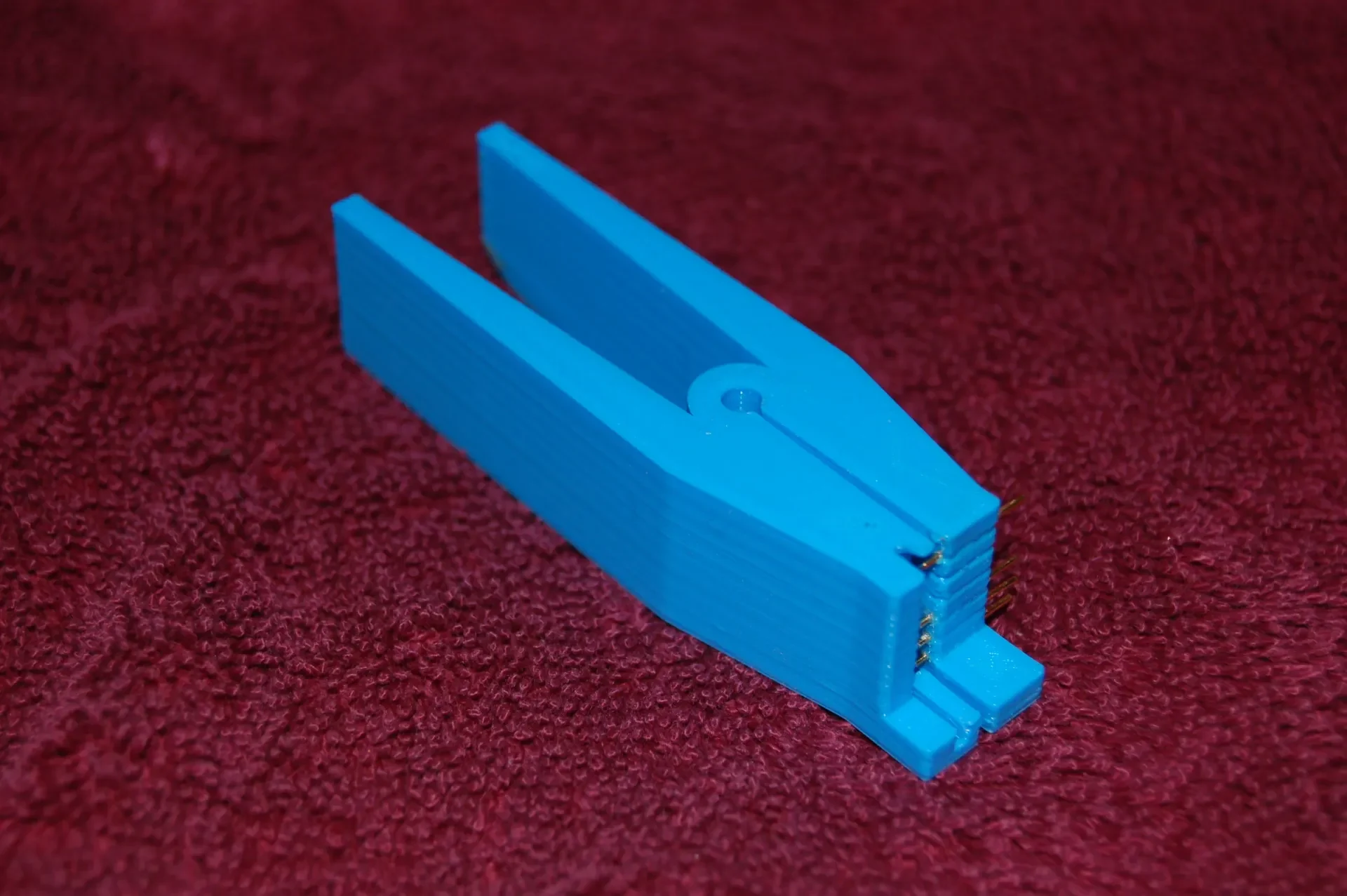

Версия r3 представлена ​​на фотографиях. В версии r4 я удалил часть материала вокруг контактов, чтобы облегчить соединение.

Распечатать инструкции
Категория: Настройки печати электроники

Принтер: Модифицированный Lulzbot TAZ 5

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 20 %

Нить: ColorFabb XT PETG светло-голубая.
