Держатель батареи для ESP32 NodeMCU V2
Источник:

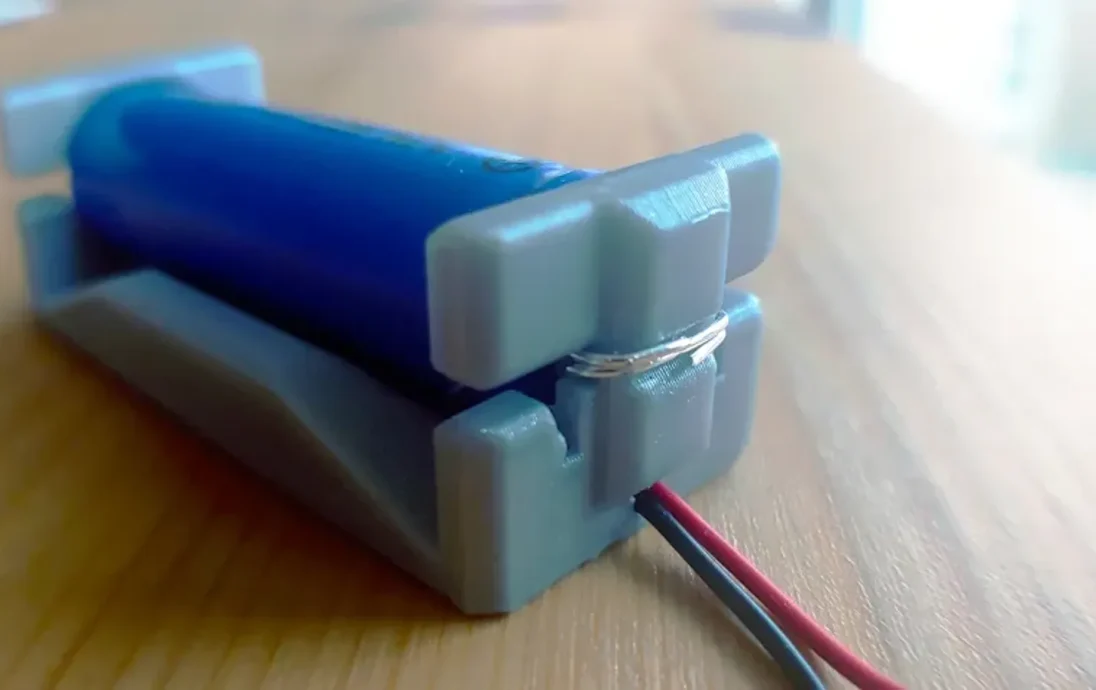

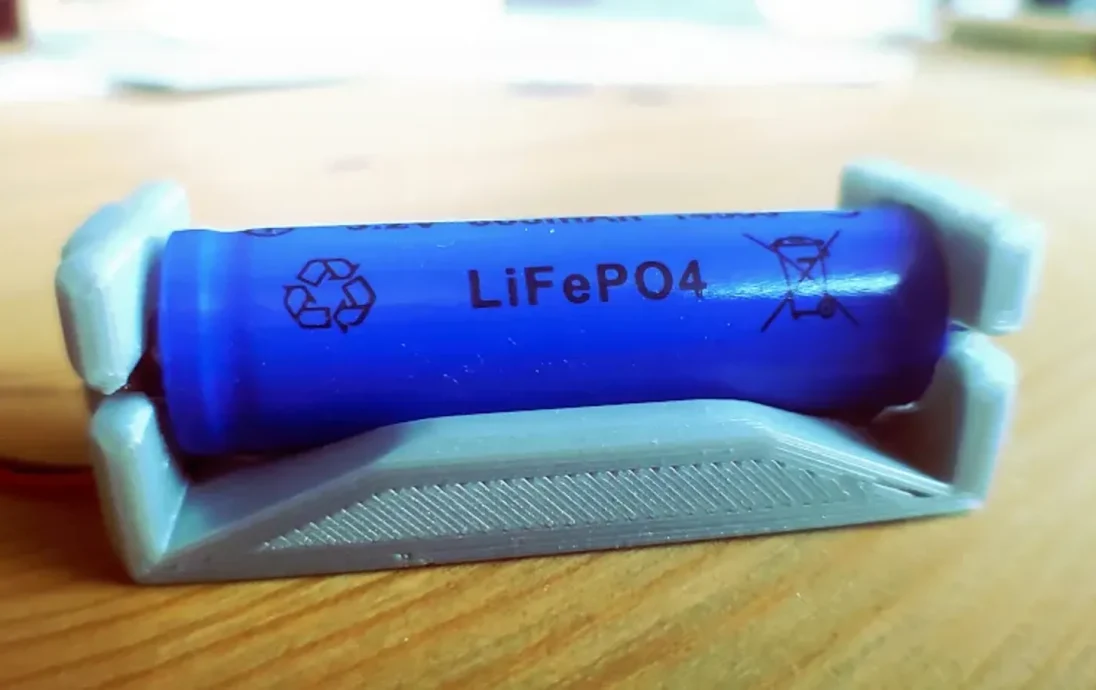

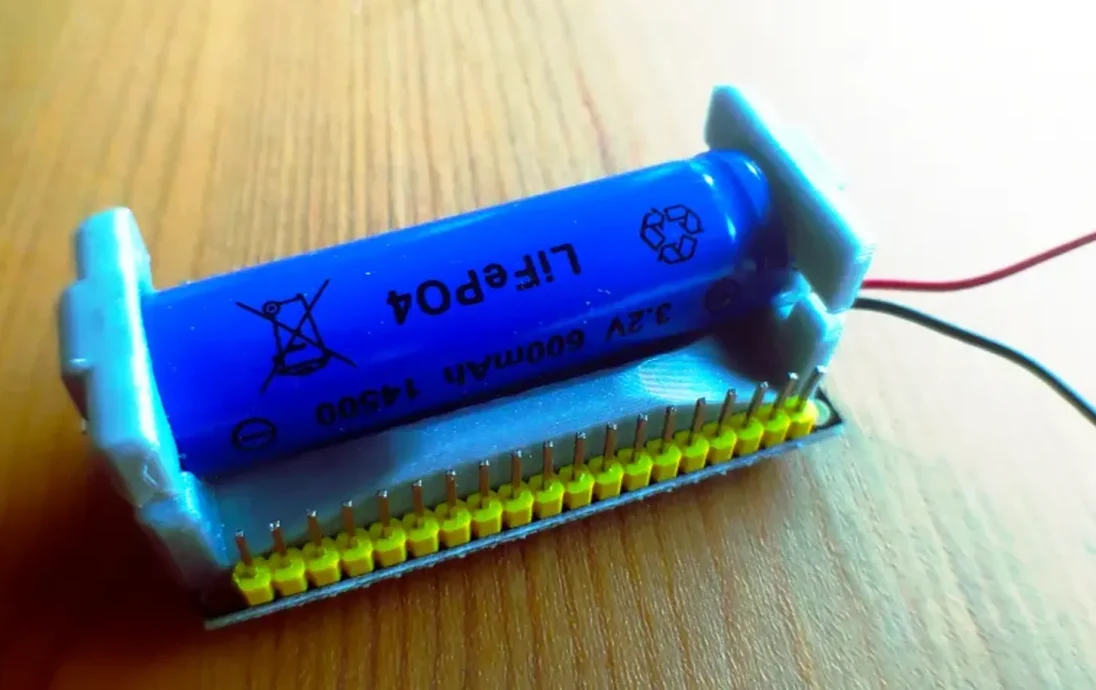

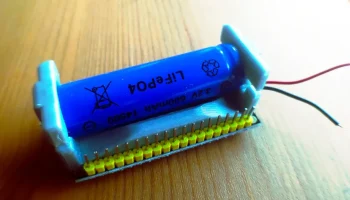

Это немного улучшенная версия моего первого держателя для батареек, поэтому я скоро удалю предыдущий. Он рассчитан на батарею LiFePo4 напряжением 3,2 В размером 14500 (размер элементов типа АА).
Распечатайте держатель, наклоненный в сторону, как показано на превью. При печати в вертикальном положении повышается риск поломки зажимов!
При печати высотой слоя 0,2 мм и шириной линии 0,44 мм поддержка не требуется.

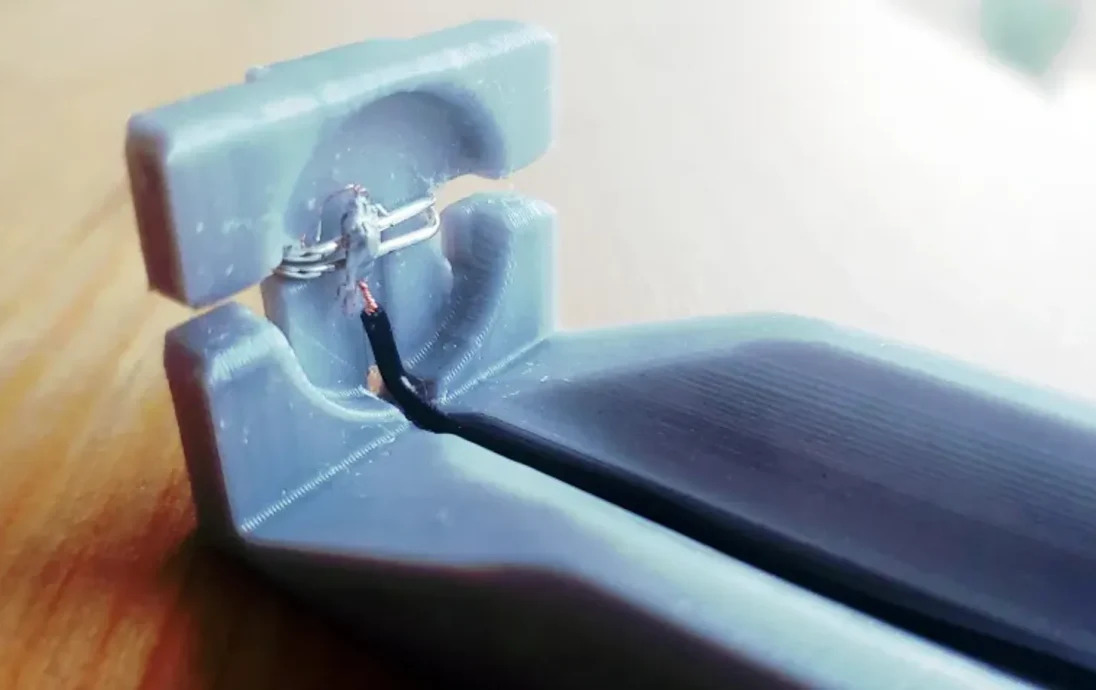

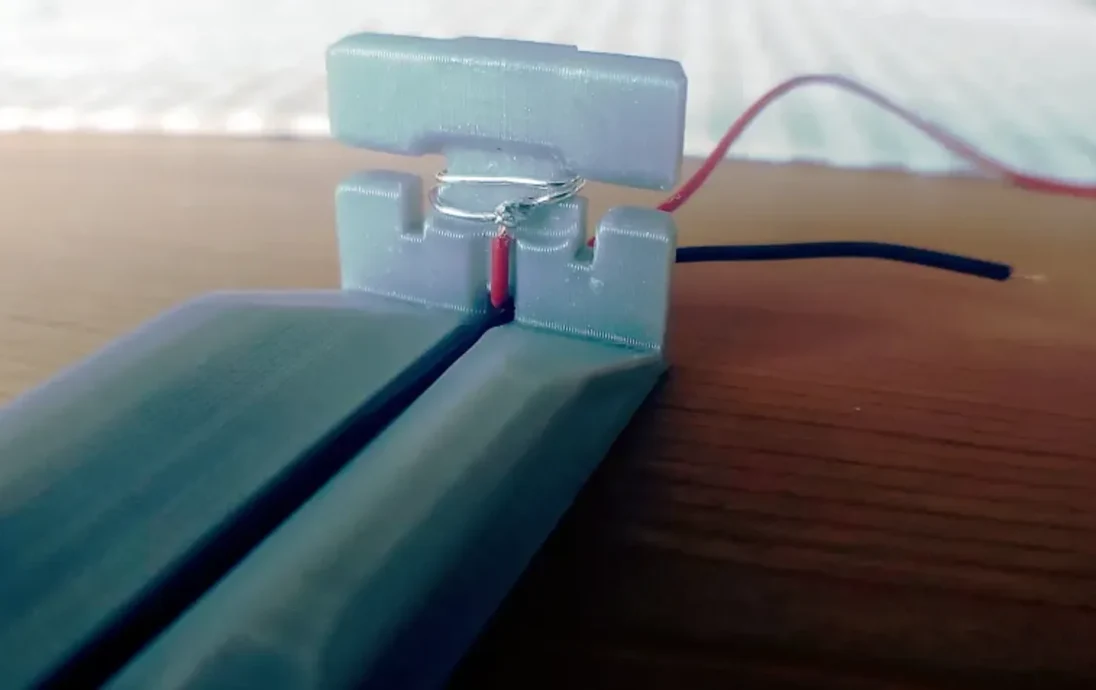

Контакты я сделал из посеребренной медной проволоки диаметром 0,6 мм (пожалуйста, не комментируйте мои навыки пайки!!! ;-)

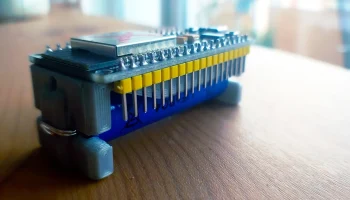

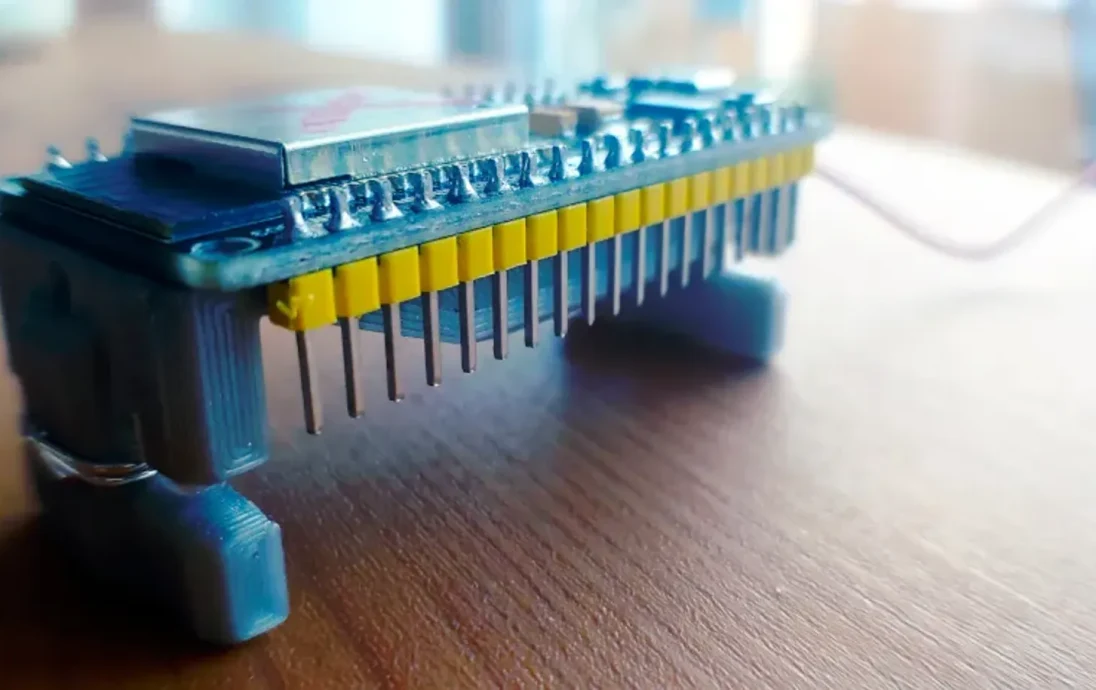

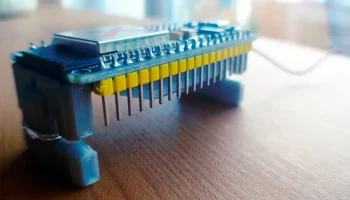

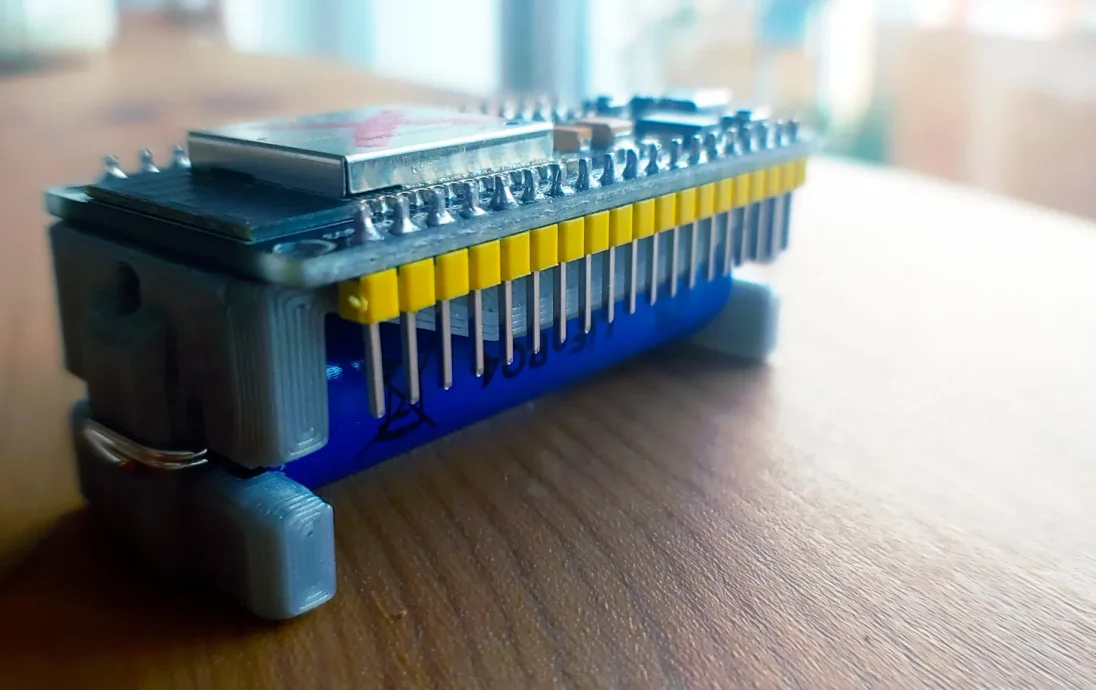

На некоторых из моих плат NodeMCU держатель батареи плотно прилегает и удерживается разъемами GPIO, тогда как на других для его крепления требуется двусторонняя лента.
