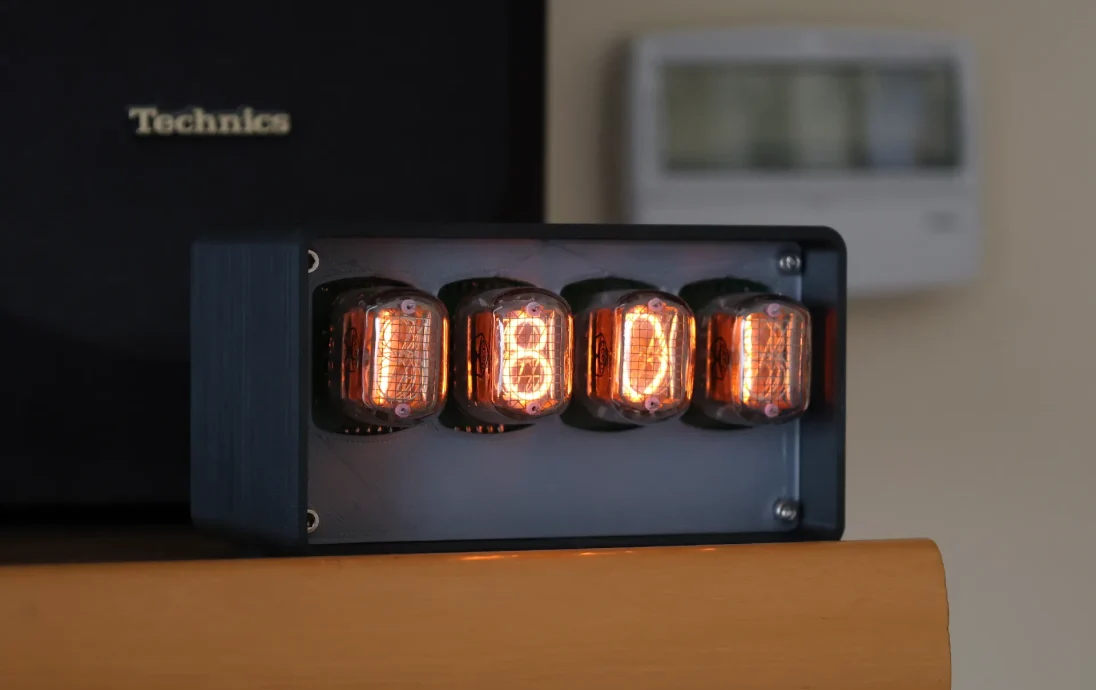

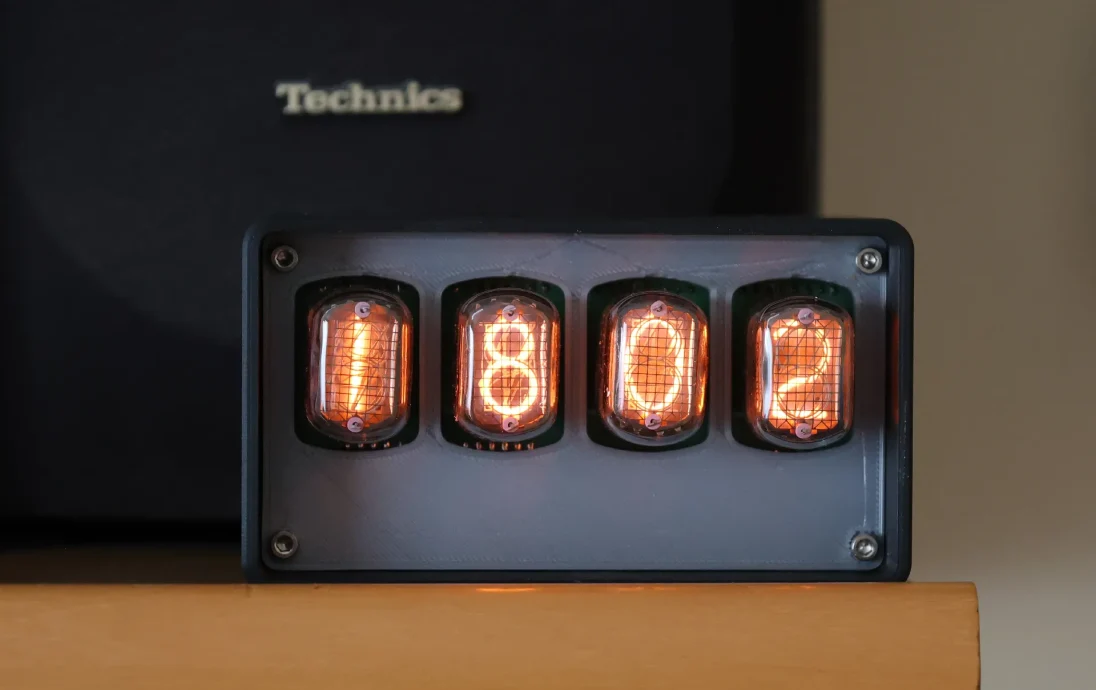

Nixie Clock на базе Arduino Nano ESP32 с лампами IN-12.....

Часы IN-12 Nixie на базе ESP32, основанные на часах GreatScott, созданных некоторое время назад.

В этот репозиторий включены как эскизы Arduino (для тестирования и для обычного использования), так и Gerber-файл печатной платы.

Базовое функционирование не изменилось, но печатная плата была переработана с нуля, чтобы лучше интегрировать плату Arduino Nano ESP32 и использовать лампы IN-12, которые кажутся более надежными и их гораздо легче вставлять по сравнению с ранее использовавшимися паяными лампами IN-14 — цель заключалась в том, чтобы облегчить их замену в случае неисправности или повреждения.

Необходимые материалы:

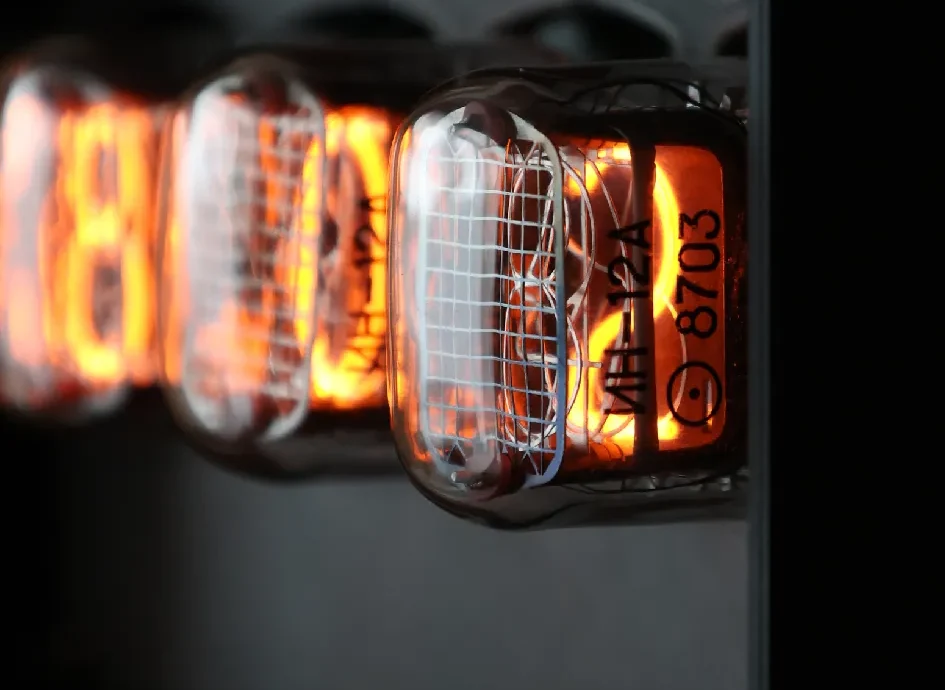

4 лампы IN-12 (обе IN-12A или IN-12B подходят, поскольку десятичный разделитель не используется)
4x К155ИД1 или аналог (они должны быть копией микросхемы Western 74141)
4 16-контактных DIP-разъема
1x конденсатор 220 пФ
1x конденсатор 100 пФ
Блок питания с возможностью повышения напряжения с 12 В до 170 В, такой как этот, для которого предназначены отверстия сзади.
1 входной разъем питания постоянного тока ~10 мм
1 блок питания 12 В, совместимый с указанным разъемом
1x LM7805 регулятор 5 В
4 вставки с резьбой M3
