WLED BOX — ESP32 D1 Mini / C3 (защелкивающийся, звукореактивный)

Точный, соответствующий стандартам корпус для проектов WLED с использованием ESP32. Создан для производителей, которые хотят собрать его по инструкции, с соответствующими компонентами, чистой проводкой и прочной защелкивающейся крышкой.

Особенности

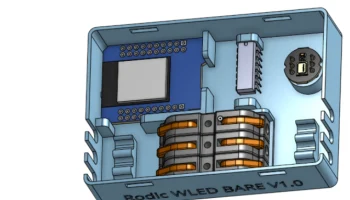

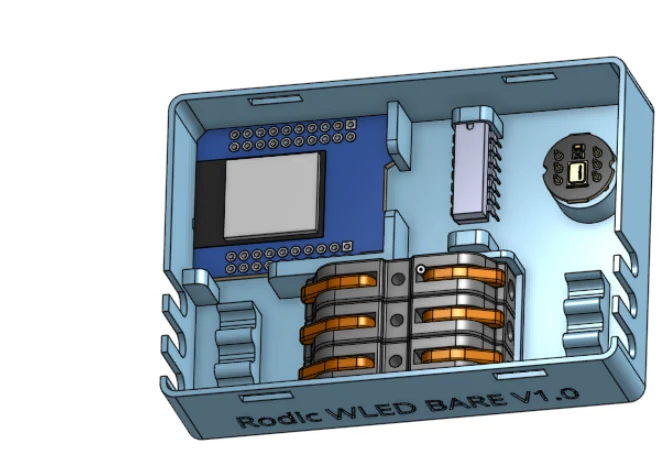

Поддерживаемое оборудование:

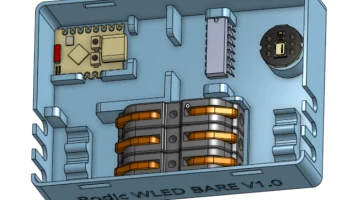

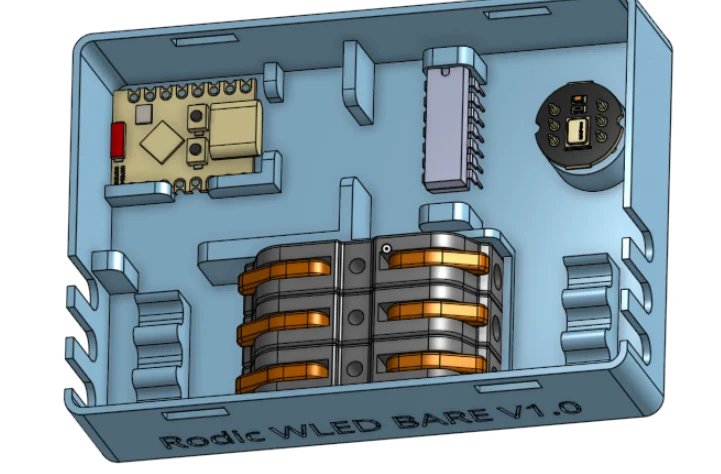

ESP32 D1 Мини или ESP32-C3
Устройство сдвига логического уровня SN74AHCT125 (или совместимое)
Цифровой микрофон INMP441 I2S
3x рычажных разъема SPL-1 / LT221 (для VCC, GND, DATA)
Внутренние каналы прокладки кабелей

Крышка и сборка:

Защелкивающаяся крышка с прорезью для выравнивания
Никаких винтов или клея не требуется
Горячий клей рекомендуется для внутренней стабилизации.
Примечания по сборке

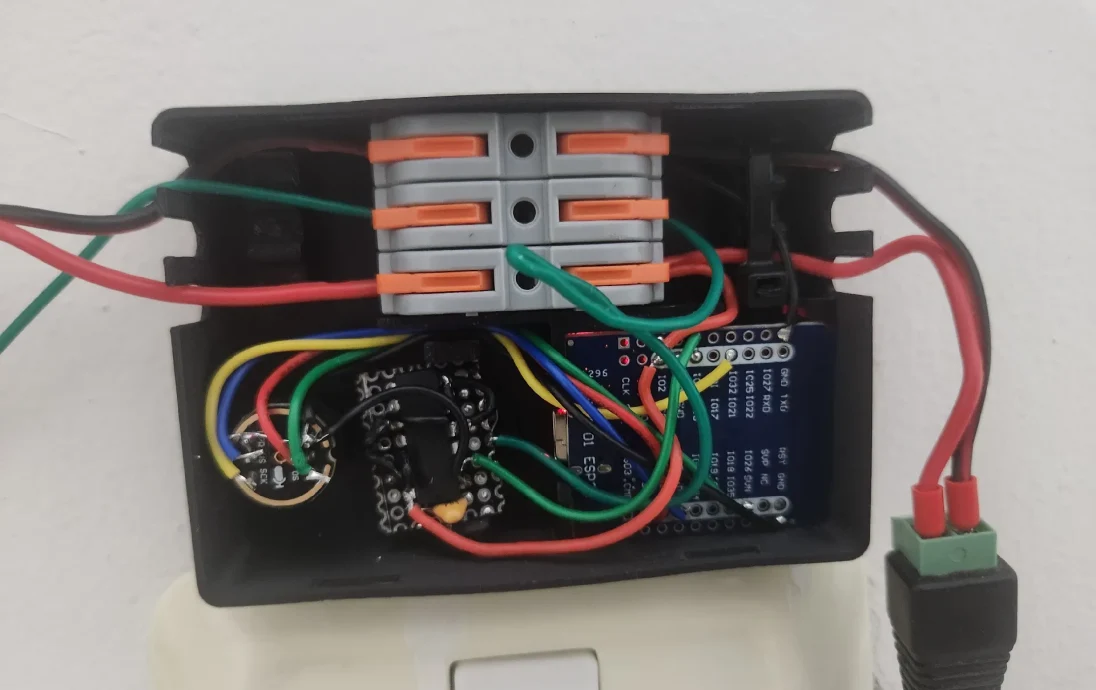

Переключатель уровня установлен на небольшом куске перфорированной платы/печатной платы, что упрощает обращение и пайку.
Схема подключения соответствует официальной документации WLED (как для ESP32, так и для микрофона).
Корпус способствует чистым, модульным и надежным соединениям.
Подробности дел��

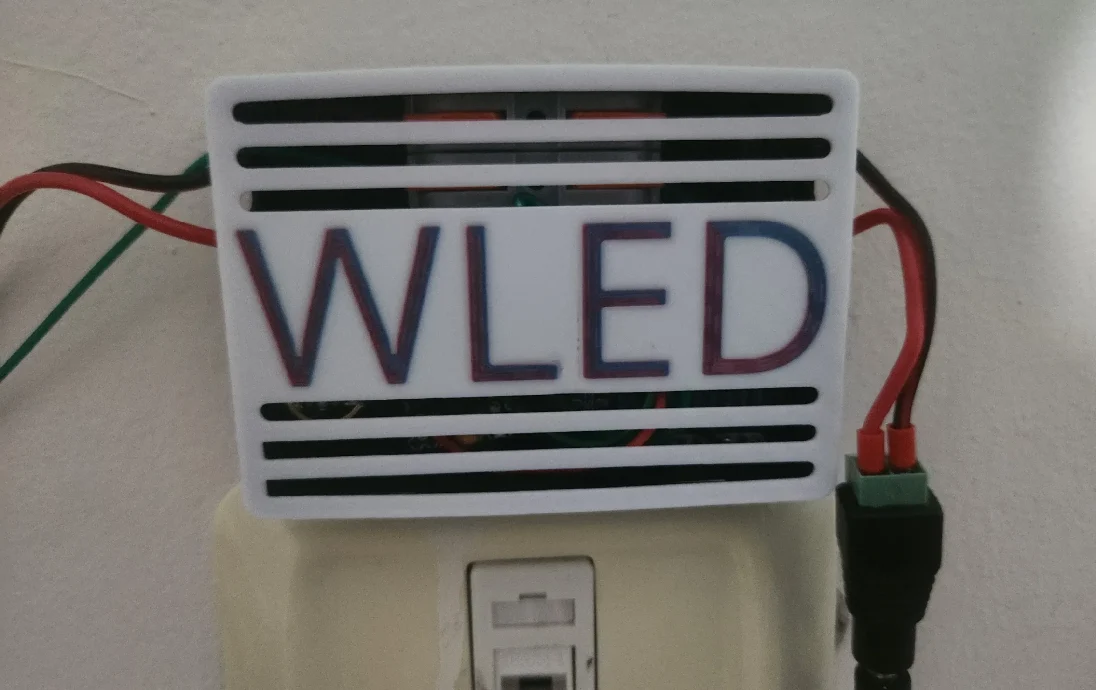

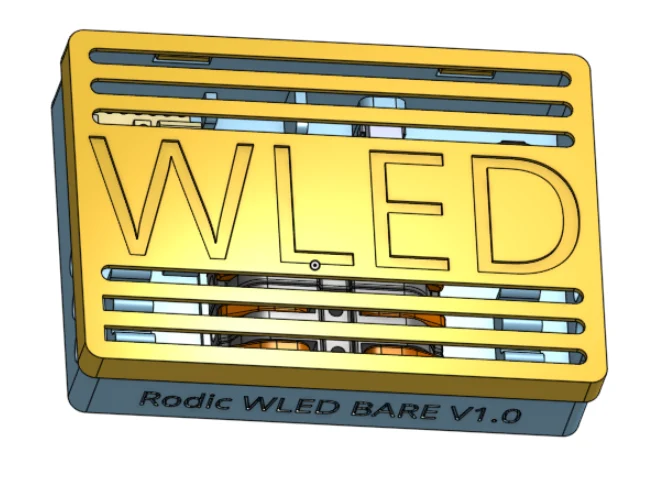

Гравировка на передней панели: Rodic WLED Bare V1.0
Компактный и профессиональный дизайн
Легкий доступ для пайки ко всем компонентам
Идеально подходит для
WLED-установки с адресными светодиодами (WS2812B/SK6812)
Звукореактивное светодиодное освещение
Умное освещение своими руками
Постоянное или портативное использование
Настройки печати

Высота слоя: 0,16 мм

Стены/периметры: 2

Заполнение: 15%

Поддерживает: ❌ Не требуется

Края/плот: ❌ Не требуется

Ориентация: печать как есть, поворот не требуется.

Тип принтера: FDM

Материал: PLA или аналогичный.

Планы на будущее

Дополнительные версии для других плат и конфигураций будут выпущены в будущем.
