Инструмент загрузки RepWinder-RepBox

Инструмент, значительно упрощающий загрузку RepWinders с предварительно натянутой возвратной пружиной в RepBox. Предварительное натяжение пружины/оси перемотки RepWinder перед помещением ее в RepBox позволяет катушке с нитью втягиваться/перематываться сразу же, вместо того, чтобы сначала натягивать пружину в результате использования нити.

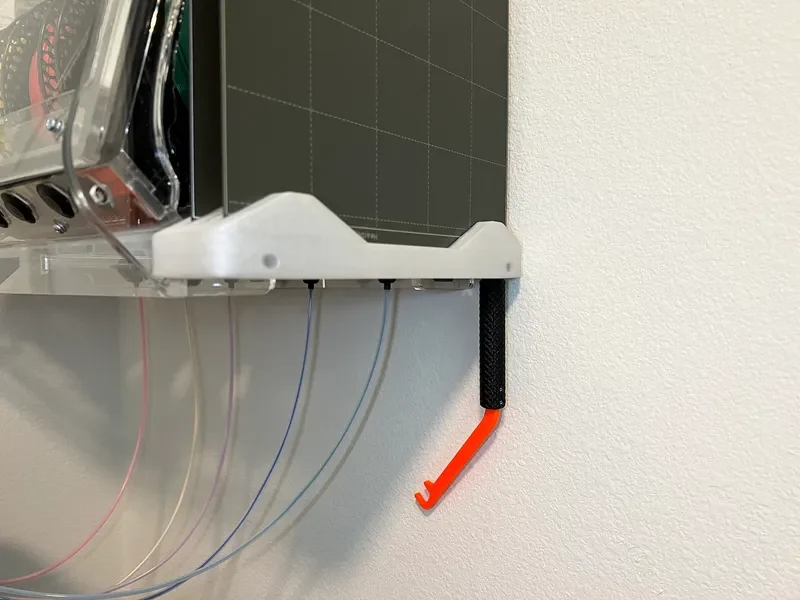

Инструмент распечатан из двух частей: головки и ручки, а затем собран с помощью двух винтов M2x16 мм и двух стандартных шестигранных гаек M2. Доступны три файла модели: один содержит обе детали в одном файле, а также отдельные файлы для головы и ручки для печати в двух разных цветах и/или материалах. На конце ручки имеется карман для дополнительного дискового магнита размером 9,5x3,2 мм, который можно использовать для хранения инструмента на металлической поверхности или под ней, а также для подвешивания под боковым держателем листов для печати RepBox.

Версия сухого бокса с вертикальной загрузкой доступн�� здесь.

Рекомендации по печати:
Используйте сопло 0,6 мм при высоте слоя 0,3 мм (для сопла 0,4 мм используйте высоту слоя 0,2 мм).
3 периметра.
Толщина верха/низа 1,2 мм.
15% кубическое заполнение (или замените его кубическим рисунком по вашему любимому узору).
Я использовал PETG, но PLA, ASA, ABS и т. д. должны работать хорошо. Подойдет любой материал с приличной жесткостью; выбери свой любимый!

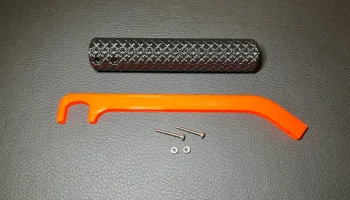

Список запчастей:

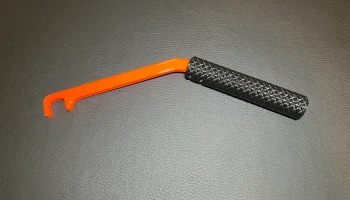

Печатная головка инструмента — x1 (розовый)
Печатная ручка — x1 (синяя)
Винт M2x16mm с закругленной/пуговичной головкой — x2 (зеленый) (Примечание: винты M2x16mm с головкой под торцевой ключ подойдут, но головка винта может немного выступать из ручки.)
Стандартная шестигранная гайка M2 — x2 (желтая)
Дисковый магнит 9,5х3,2 мм — 1 шт. (дополнительно, без изображения)

Сборка:

Инструмент спроектирован с достаточными зазорами, поэтому дополнительная обработка не требуется, однако из-за различных допусков принтера может потребоваться небольшая очистка на конце рукоятки головки инструмента и внутри паза головки инструмента в ручке.

Вставьте две гайки М2 в шестигранные углубления рукоятки. Убедитесь, что они нажаты до упора. При необходимости вы можете установить их на место с противоположной стороны с помощью одного из винтов.

Наденьте ручку на головку инструмента. Головка инструмента должна быть наклонена вниз в сторону гайки рукоятки. Посадка должна быть плотной, но не до��жно требоваться чрезмерных усилий для полной установки головки инструмента в паз рукоятки.
Убедитесь, что отверстия в ручке и головке инструмента совпадают, а затем вставьте два винта M2x16 мм в отверстия на стороне, противоположной гайкам.

Начните затягивать винты, следя за тем, чтобы они правильно вошли в гайки.
Продолжайте затягивать винты до тех пор, пока из гайки не выступят 1-2 нитки, но не прилагайте чрезмерных усилий!
Если вам не удается выдвинуть 1-2 резьбы из гайки без приложения чрезмерного усилия, снимите винты и гайки и проверьте их соответствующие углубления на наличие препятствий; очистите их и повторите попытку.

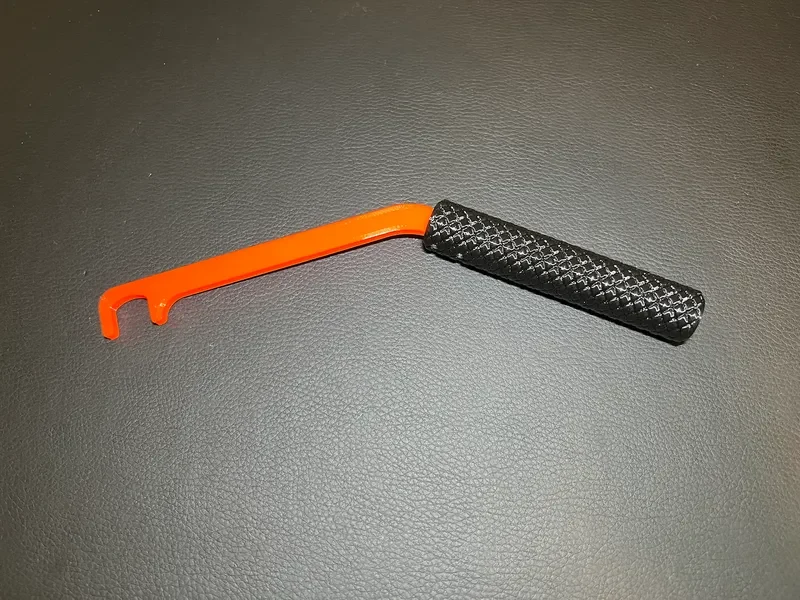

Если ваш инструмент выглядит так, как на фотографиях выше, значит, вы успешно собрали загрузочный инструмент RepWinder-RepBox! Идите вперед и загрузите все RepBox-ы предварительно натянутыми RepWinders!

Использование инструмента загрузки:

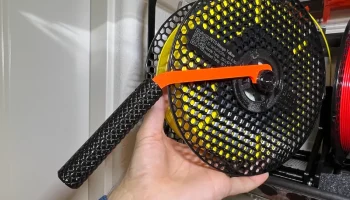

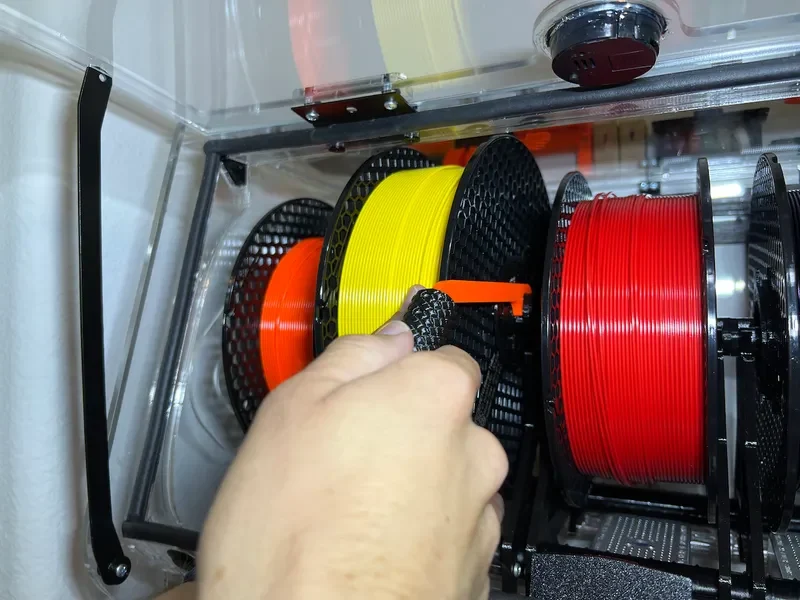

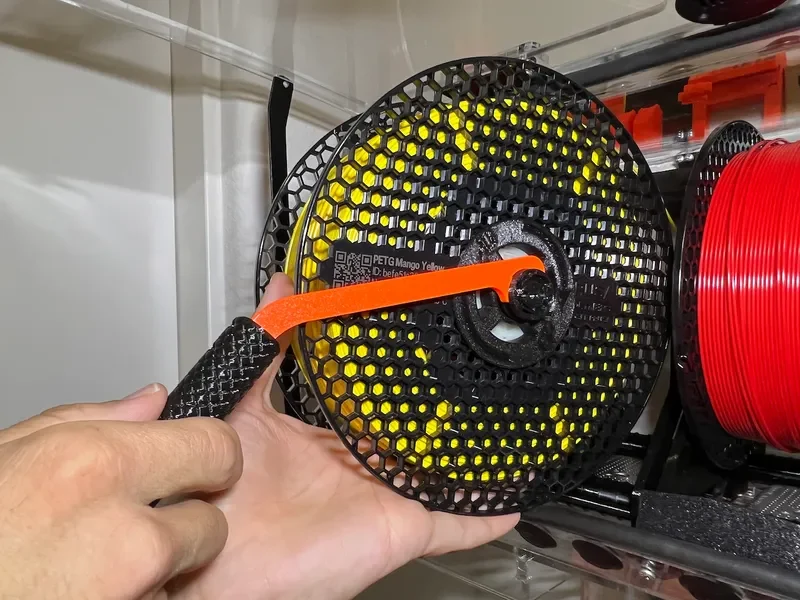

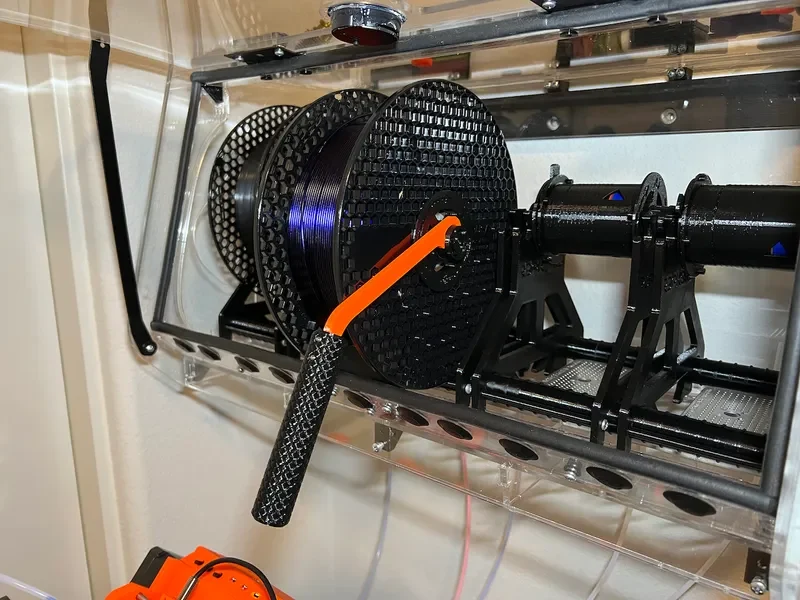

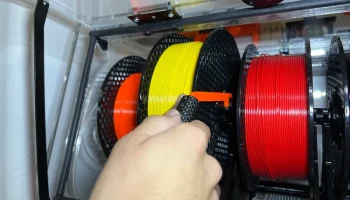

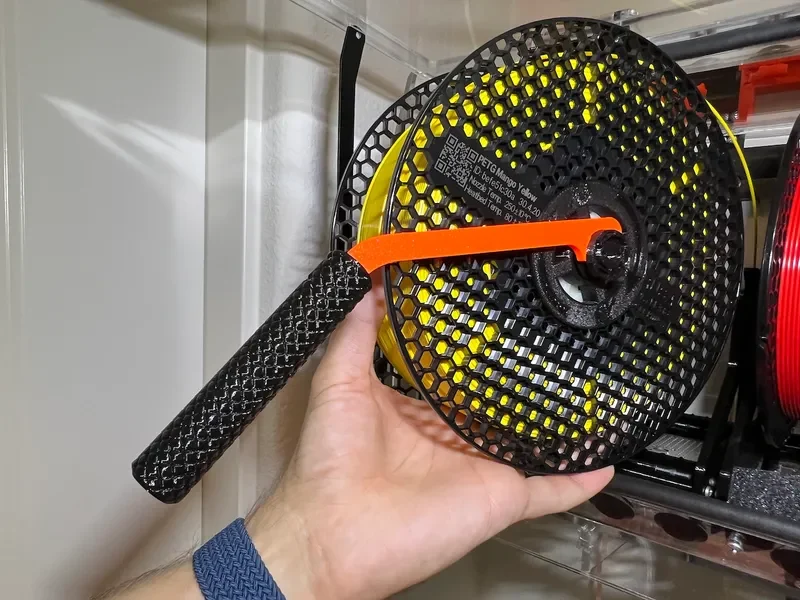

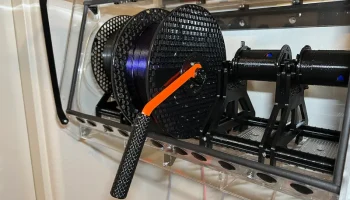

Предварительно натяните ось/пружину устройства RepWinder, вращая ось в направлении, противоположном направлению подачи катушки. Как только вы создадите некоторое напряжение пружины, наденьте головку погрузочного инструмента на выемку на любом конце оси, чтобы сохранить натяжение. Удерживая катушку в одной руке, а инструмент в другой, направьте катушку в RepBox. Совместите концы осей со сторонами держателя катушки. Дайте катушке упасть в держатель катушки, что одновременно освободит погрузочный инструмент от конца оси.
Разгрузите RepBox, не повредив пружины RepWinders, выполнив описанную выше процедуру в обратном порядке!
Загрузочный инструмент имеет достаточный вес в ручке, чтобы предотвратить раскручивание оси RepWinder, что позволяет на мгновение убрать руку с инструмента, не начиная заново. Только будьте осторожны и не перемещайте катушку слишком сильно, не удерживая загрузочный инструмент, иначе головка инструмента может соскочить с конца оси, что может привести к опрокидыванию.
