Камера ESP32

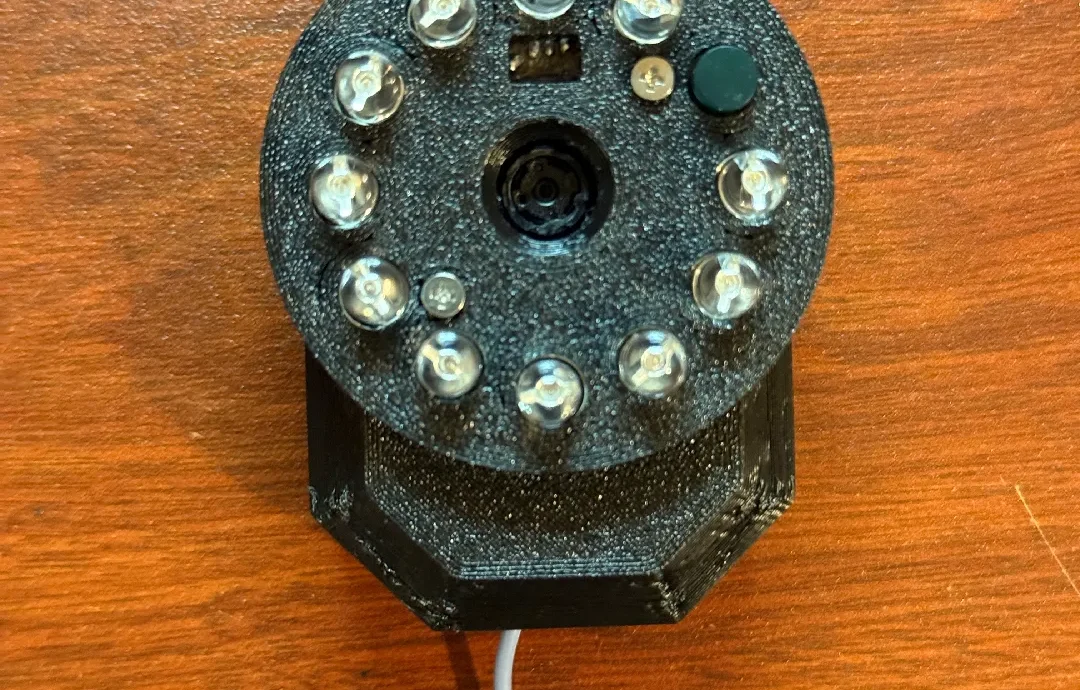

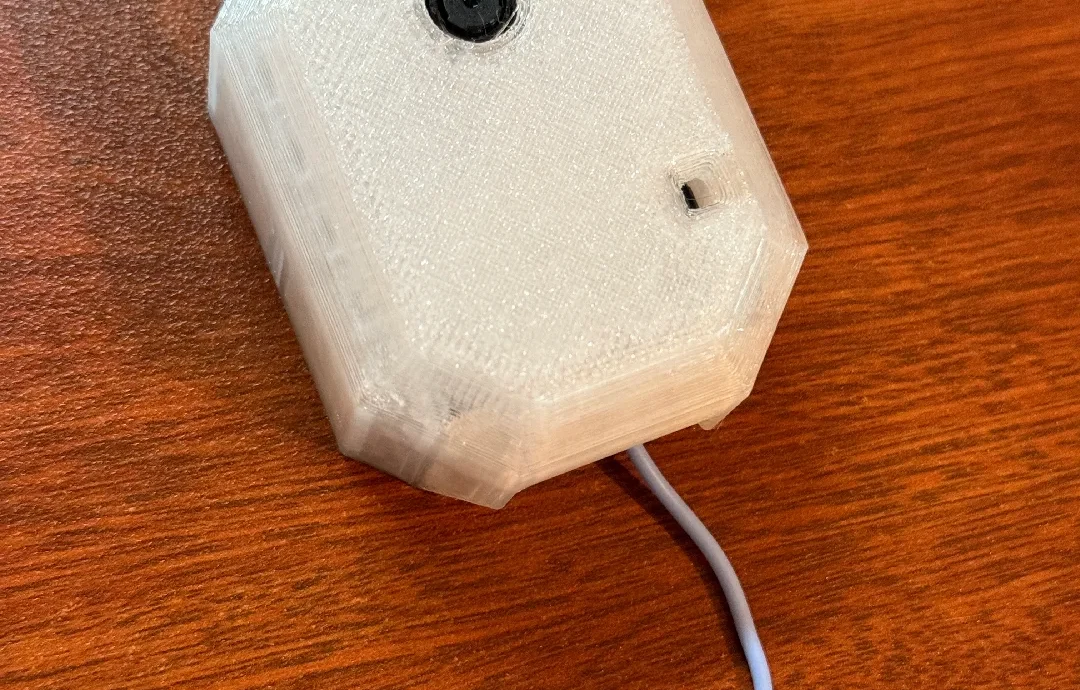

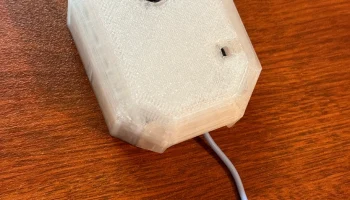

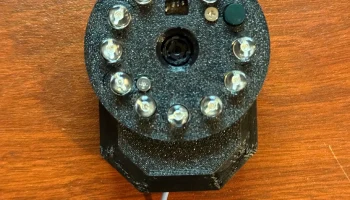

Это блок камеры ESP32, предназначенный для использования с ESP32-CAM-MB и, опционально, с PBC с ИК-подсветкой. Задняя пластина подходит для SHCS M3x8 мм. Для монтажа можно использовать либо 4 магнита размером 6x3 мм, либо запрессовать их, либо использовать версию с звеньями с дополнительной задней пластиной для крепления. Если используется ИК-версия, для крепления держателя светодиода можно использовать винты 1/16 дюйма. Перемычки можно соединить с помощью винтов M3x8 мм и гаек M3.
Моя типичная схема монтажа:

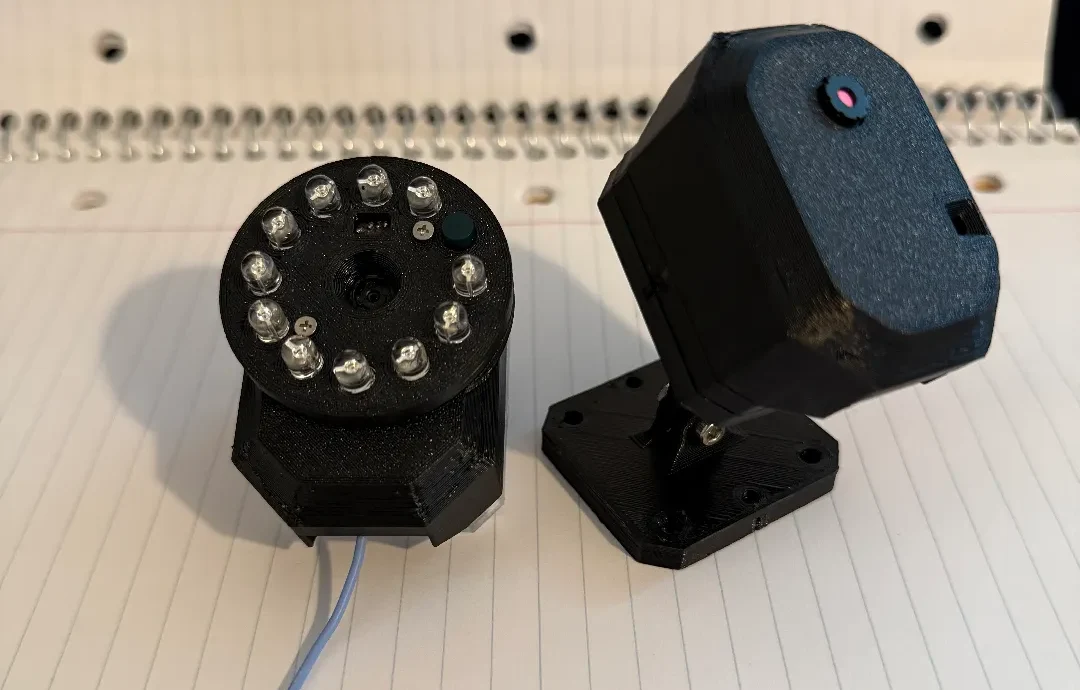

Стена → ESP32_Cam_Link_Connect → ESP32_Cam_Link → ESP32_Cam_Link_Connect (плюс магниты) → ESP32_Cam_Back_Plate (плюс магниты) → ESP32_Cam_Box.
В этой конфигурации я могу установить узел, который позволяет легко поворачивать камеру, а задняя пластина с магнитами позволяет мне быстро закрепить модуль камеры и снять его, когда мне нужно установить новую прошивку или настроить объектив.
Плата с ИК-светодиодами от aliexpess: ссылка
ИК-фильтр необходимо снять с объектива камеры. Я также удаляю существующий разъем, припаиваю провод питания и заземления и подключаю его к контактам ESP32 5 В и заземлению.
