Модульный кейс для многофункционального инструмента ESP32..

Это специально разработанный модульный многослойный корпус для «Дешевого желтого дисплея» (ESP32-2432S028) с прошивкой Hellhound. В конструкции основное внимание уделяется простоте сборки, долговечности и удобному расположению нескольких радиомодулей.

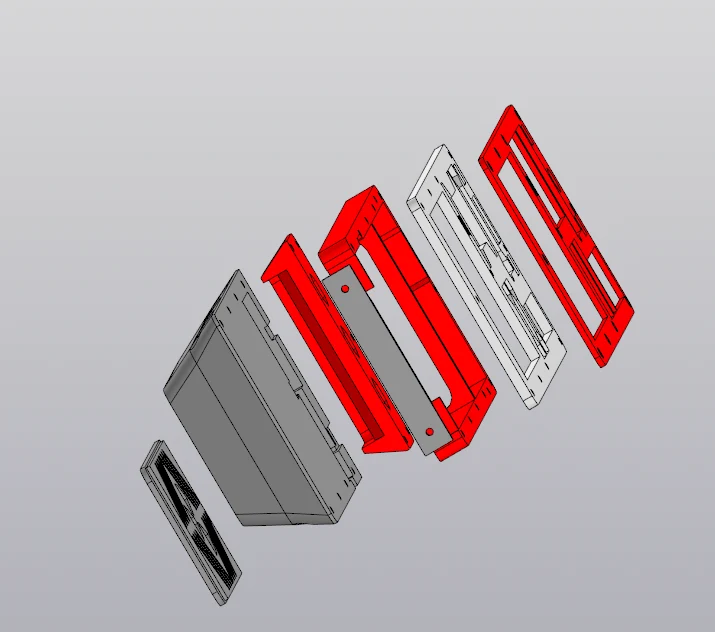

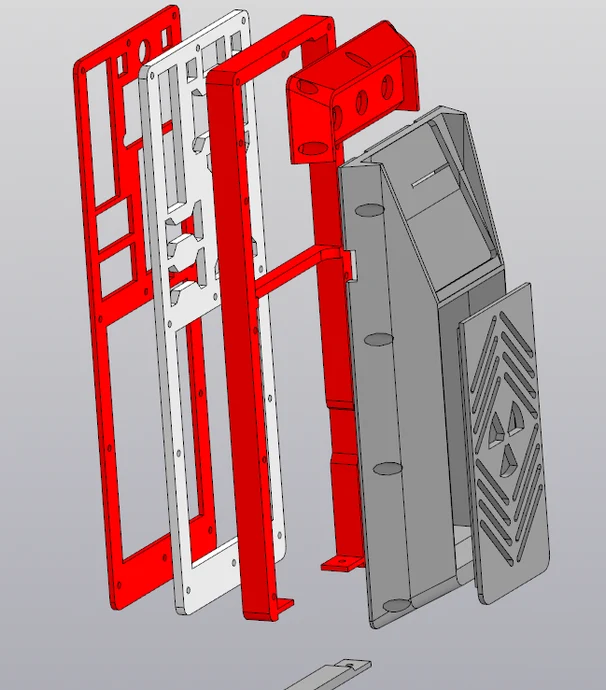

Многослойная структура позволяет распечатывать и заменять отдельные разделы, если вы решите изменить настройку оборудования, без необходимости перепечатывать всю оболочку.

Ключевые особенности:

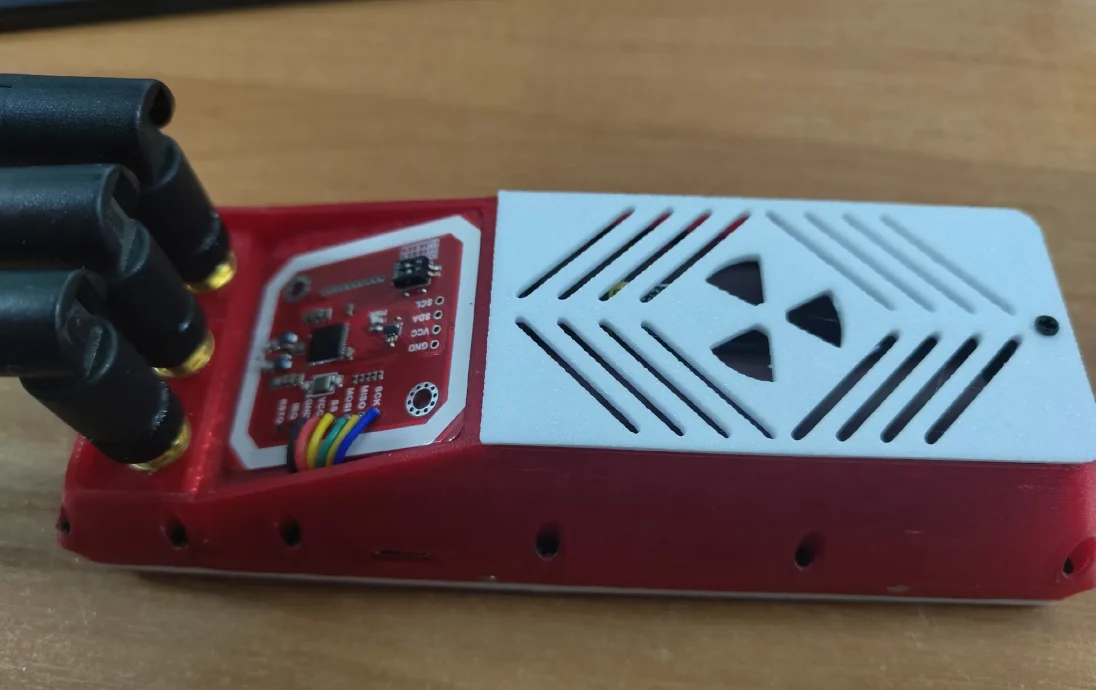

Установка тройной антенны: специальные крепления для ESP32, NRF24L01 и E07-433M20S с использованием пигтейлов SMA-KY.

Высокая мощность: предназначен для установки в стандартный двойной аккумуляторный держатель 18650 (параллельное соединение) для увеличения времени автономной работы.

Пользовательские элементы управления: кнопки загрузки и сброса на передней панели со специальным выключателем питания между ними.

Защита портов: Нижние пор��ы защищены съемной крышкой, закрепленной винтами M2.

Спецификация материалов (BOM):

MCU: ESP32-2432S028 (дешевый желтый дисплей)

Радиочастотные модули: NRF24L01+PA+LNA, PN532 V3 (NFC), GPS NEO-6M

Опционально: Предусмотрен модуль E07-433M20S.

Питание: мини-повышающий преобразователь постоянного тока в постоянный, литий-ионная зарядная плата USB-C.

Раз��емы: 3 пигтейла IPX — SMA-KY (гайка M8)

Аппаратное обеспечение: винты M2x4 и M2x6.

Настройки печати:

Материал: PETG (полупрозрачный красный и белый рекомендуется для образа «Halehound»).

Заполнение: 15%

Поддержки: нет (предназначены для печати без поддержек)

Ориентация: печатайте детали горизонтально для максимальной прочности конструкции.

Программное обеспечение: Совместимо с прошивкой Hellhound. https://github.com/JesseCHale/HaleHound-CYD
