Корпус Metro ESP32-S2 со встроенным держателем для 1,3-дю..

Arduino и пр.

Корпус Metro ESP32-S2 со встроенным держателем для 1,3-дю.. 0

Источник:

www.printables.com

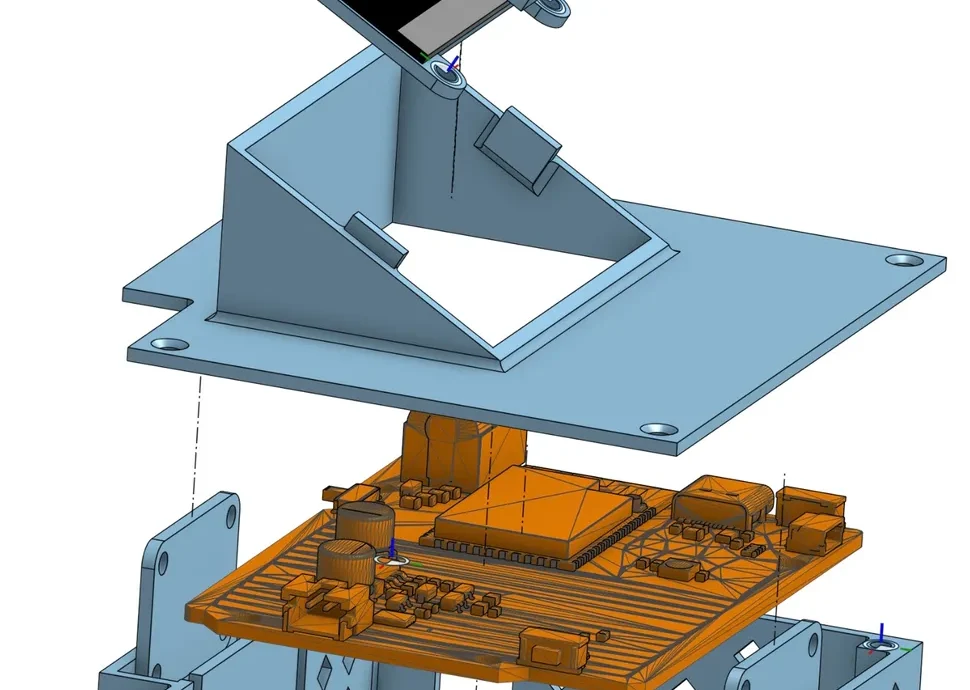

Первоначальное создание датчика температуры/влажности и качества воздуха с использованием нескольких дополнительных плат Adafruit, которые у меня валялись. Корпус предназначен для платы Metro ESP32-S2. На боковых стенках имеются два паза с натягом для сенсорных плат QT PY. Одно из мест расположения QT PY находится за пределами основного корпуса, который я использую для датчика температуры/влажности, что исключает неточные показания из-за теплового выхода платы ESP32.

Крепление ЖК-экрана предназначено для 1,3-дюймового OLED-дисплея от Adafruit. Оно монтируется внутри крышки под углом 30 градусов, что обеспечивает хорошее отображение на столе. Рамка экрана крепится к крышке с помощью квадратной стойки и прорези с натягом. Не самое элегантное решение, но оно работает и не слишком отвлекает от общего дизайна.

Я напечатал все детали PLA толщиной 0,15 мм и получил хорошие результаты.

Для крепления платы, крышки и ЖК-дисплея использовалось оборудование M2.5. Отверстия для винтов размером с саморез, просто приложите хорошее давление. В нижней части корпуса добавлены отверстия на случай, если вы захотите добавить монтажные ножки.
