Опорная пластина ТПУ для двойных магнитов 10х2 - для "Пая...

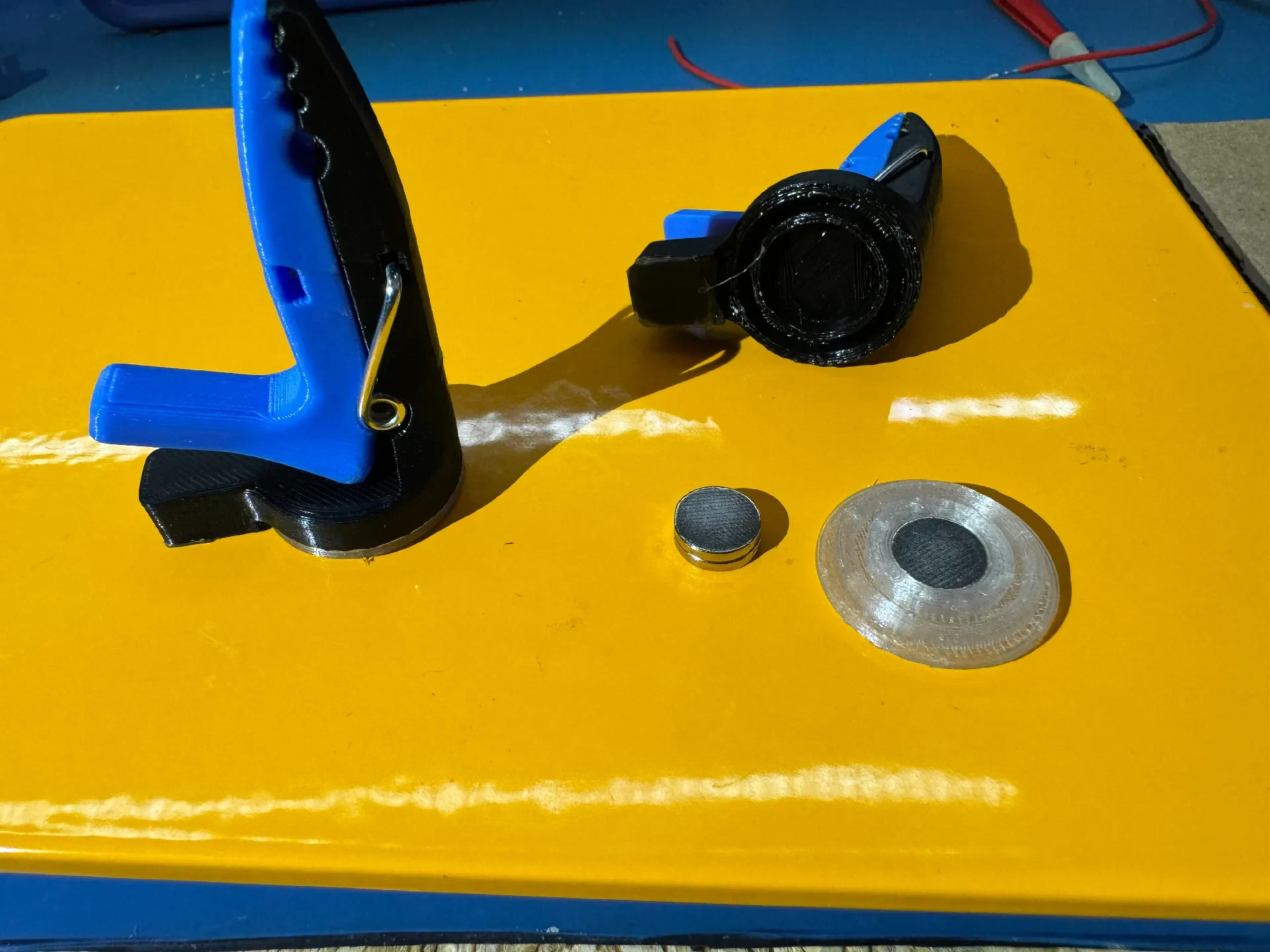

Модель опорной пластины из ТПУ, используемая для паяльника MW — зажим с магнитным основанием и паяльной станцией / магнитным держателем печатной платы, подходит для одного магнита размером 8x3 мм. В этом ремиксе используются два магнита размером 10x2 мм, которые обладают немного большей магнитной силой, что мне кажется немного приятнее и лучше сочетается с другими моими магнитными аксессуарами.

Важное примечание: магниты 10x2, которые у меня есть, на самом деле имеют размеры 10 x 1,7 мм. Другие метрические магниты, которые у меня есть (6x2, 8x3), также имеют размер калипера на 0,3 мм меньше по толщине, что, по моему мнению, не может быть совпадением. Итак, данная модель рассчитана на номинальные магниты 10х2 мм, а на самом деле 10х1,7 мм.

Инструкции по печати:

Нить накаливания: ТПУ (у меня по Шору 95 А)
Высота слоя: 0,2 мм
Периметры: 2
Заполнение: 10%
Нет опор

Специальная инструкция по сборке приспособления для пайки — зажима с магнитным основанием:

Поскольку это основание на 0,5 мм толще, чтобы вместить магниты примерно 4 мм вместо примерно 3 мм, если вы не сделаете ничего особенного, зажим будет раскачиваться немного больше, когда вы его активируете.

Это мое решение проблемы раскачивания зажима:

Потрите нижнюю часть «ручки» фиксированного рычага (маленькую квадратную выступающую часть основания) наждачной бумагой с зернистостью 220.
Установите это основание на зажим.
Нанесите тонкий слой вазелина на плоскую термостойкую поверхность.
Нанесите горячий клей непосредственно на нижнюю часть «ручки» фиксированного рычага.

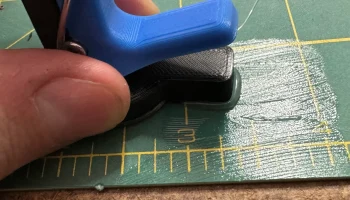

Белый клей еще горячий, прижмите основание к поверхности так, чтобы горячий клей соприкасался только с вазелином. Нажмите на центр круглой части основания, а не на часть «ручки» — см. прикрепленное фото.
Подождите, пока горячий клей остынет.
При желании обрежьте излишки горячего клея канцелярским ножом.
Теперь вы можете поднять зажим, подставка для ног должна быть готова.

Это создает идеальную мягкую подушечку без камней под выступающей ручкой зажима.

«Правильный» способ исправить это — изготовить вариант основания из ТПУ специально для зажима или модифицировать фиксированную губку зажима, чтобы поднять ее на 0,5 мм. Я могу это сделать, если действительно будет достаточный спрос.

Кроме того, если вы приклеите магниты к нижней части основания ТПУ с помощью небольшого количества суперклея, кажется, что магнитная сила станет немного более постоянной.

Инструкция по использованию паяльной станции/магнитного держателя печатной платы:

Никаких особых действий по сборке не требуется, но лично я их еще не проверял на этой модели.

Если вы приклеите магниты к нижней части основания ТПУ с помощью небольшого количества суперклея, кажется, что магнитная сила станет немного более постоянной.
