Светодиодная лампа окружающего освещения (WLED / ESP32 D1..

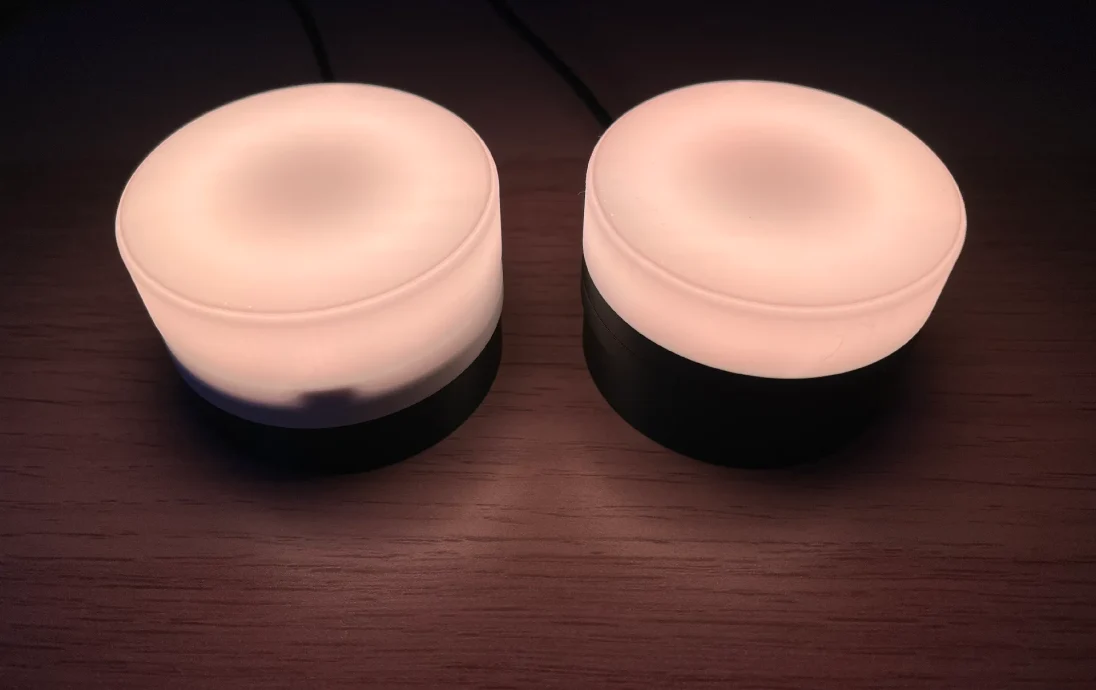

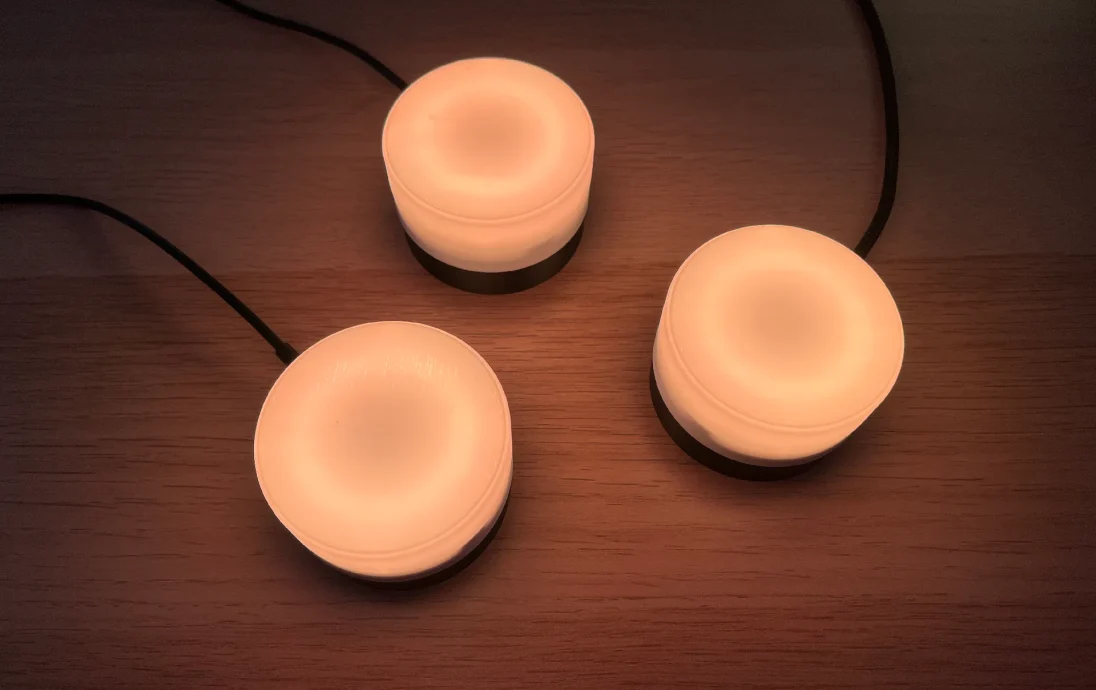

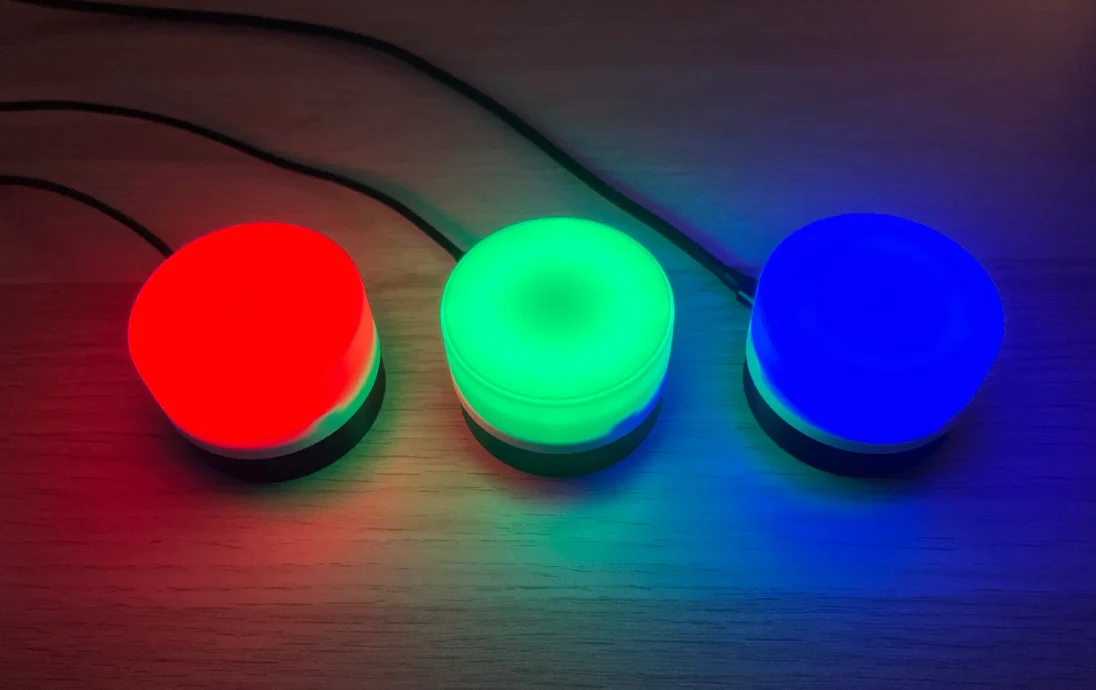

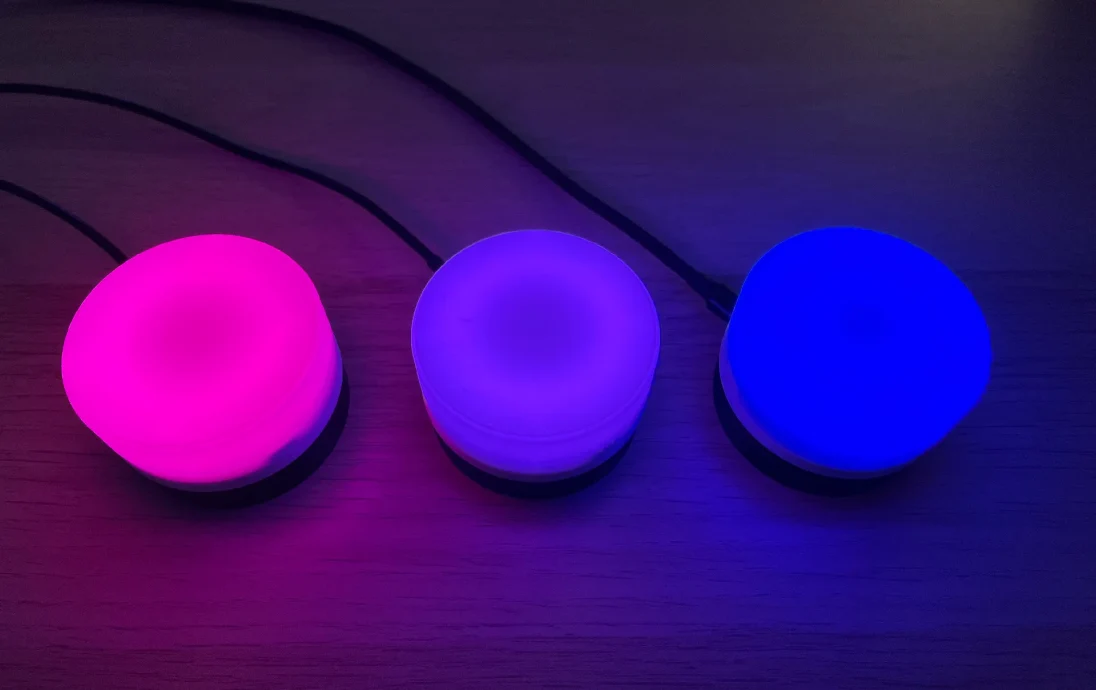

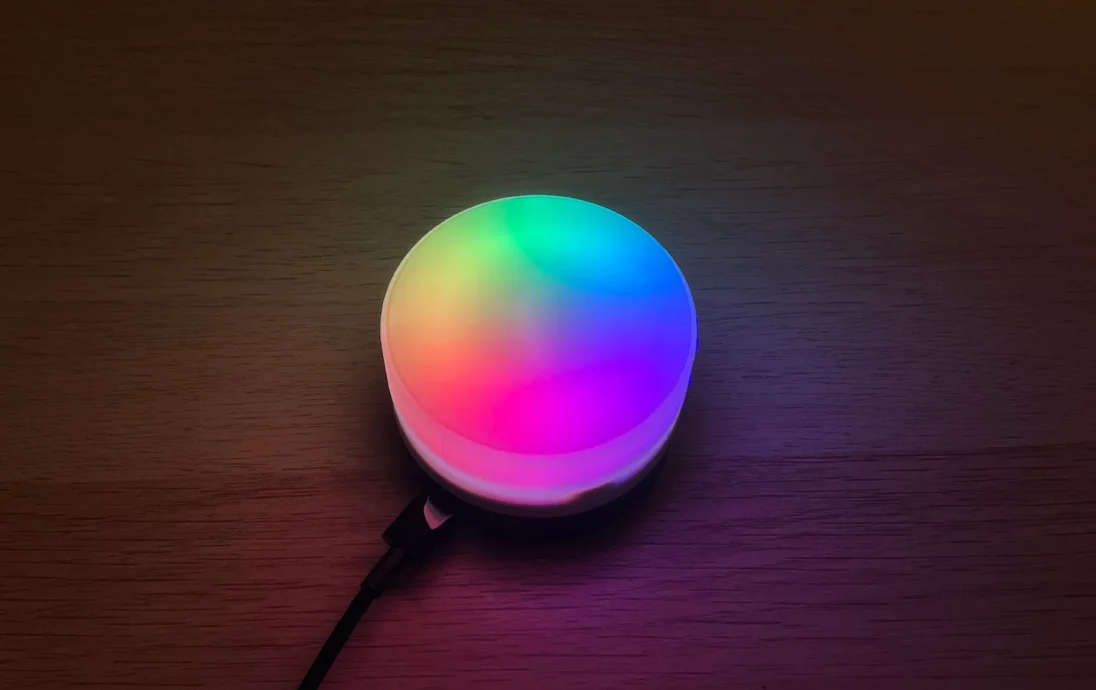

Небольшой и компактный светильник для атмосферного освещения с питанием от USB-C ESP32 D1 Mini и светодиодным кольцом WS2812B, работающим под управлением WLED для полного управления освещением RGB.

Спецификация материалов

Лампа была разработана так, чтобы идеально сочетаться со следующими компонентами:

USB-C ESP32 D1 Mini от доставки до Аризоны
Светодиодное кольцо WS2812B 50 мм от AZ-Delivery

Вам нужно будет п��ипаять светодиодное кольцо к ESP32, используя три коротких провода.

Рекомендации по печати
Диффузор предназначен для печати в перевернутом виде на гладкой рабочей пластине. Использование текстурированной пластины изменит качество поверхности и ухудшит качество рассеяния света.

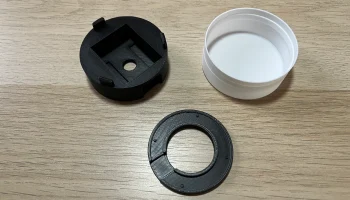

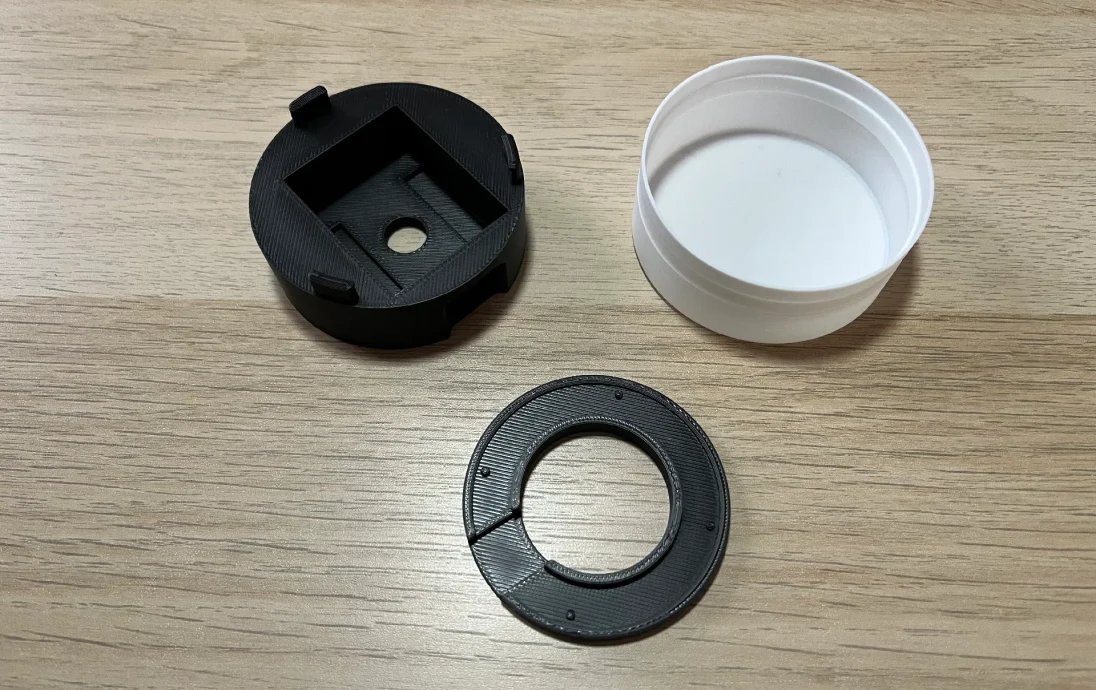

Любой тип рабочей пластины подойдет для основания и держателя кольца светодиода.
Инструкции
1. Светодиодное кольцо

Припаяйте первые три провода к кольцу светодиодов, обращенными к центру кольца. Пока не подключайте их к ESP32.

Вам потребуется подключить:

Светодиодное кольцо GND
Светодиодное кольцо 5В
Светодиодное кольцо DI

Затем соберите светодиодное кольцо с помощью де��жателя светодиодного кольца. Провода должны проходить через центр кольца.

2. ЭСП32 Д1 Мини

Как только светодиодное кольцо будет на месте, припаяйте провода к ESP32, убедившись, что они проходят через заднюю часть светодиодного кольца.

Припаяйте светодиодное кольцо к ESP32 следующим образом:

Светодиодное кольцо GND → ESP32 GND
Светодио��ное кольцо 5В → ESP32 5В
Светодиодное кольцо DI → ESP32 IO16 (согласно документации WLED)

Затем следуйте официальной документации WLED, чтобы установить WLED на ESP32:

Место установки WLED (рекомендуемый метод)
WLED-документация
3. Основание лампы

Установите ESP32 в основание.

Сначала вставьте разъем USB-C, затем осторожно протолкните сторону антенны через удерживающие зажимы.

Если вам нужно снять ESP32, вы можете вытолкнуть его через нижнее отверстие (подойдет ручка):

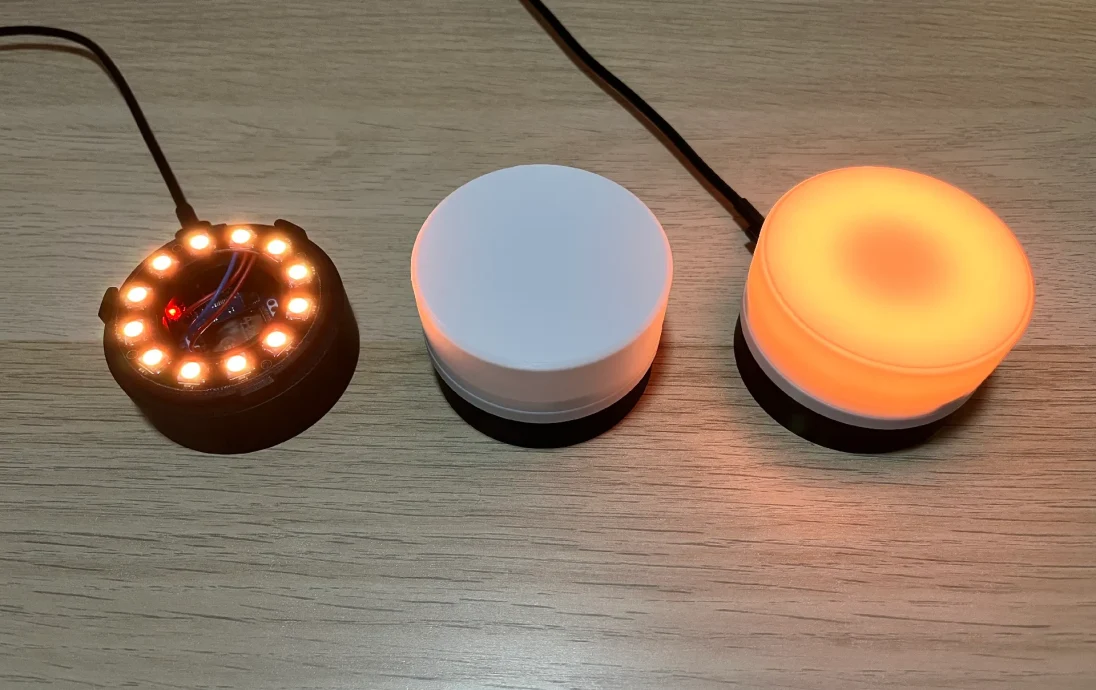

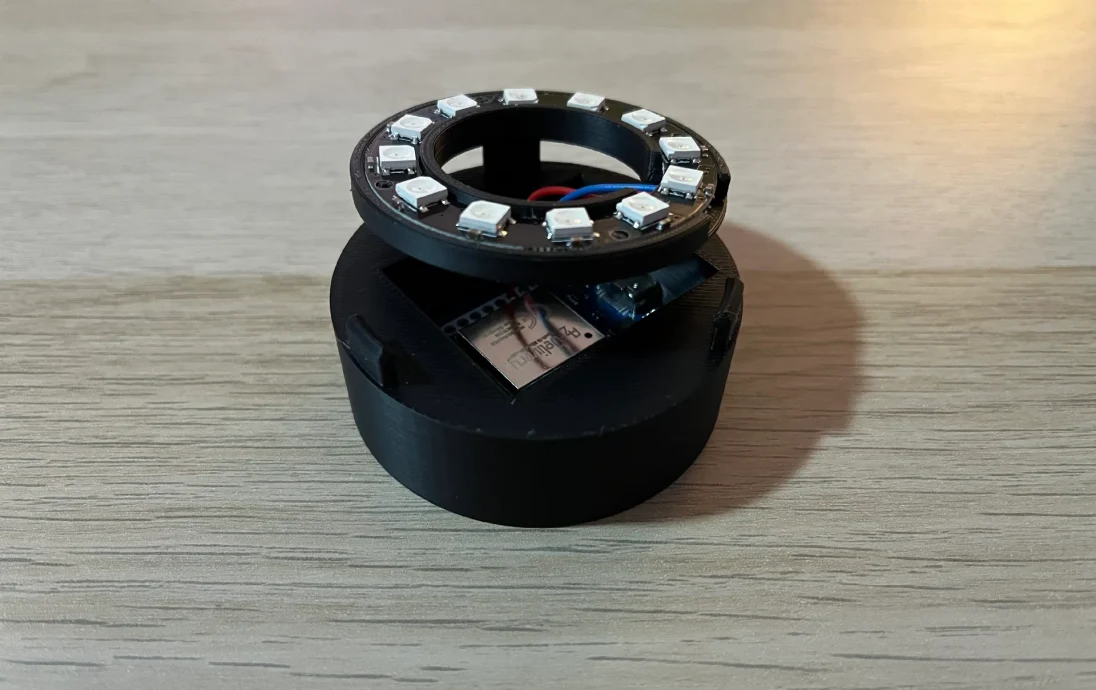

Наконец, прикрепите кольцо светодиодов к основанию. Наконец, прикрепите кольцо светодиодов к основанию.

4. Лампа

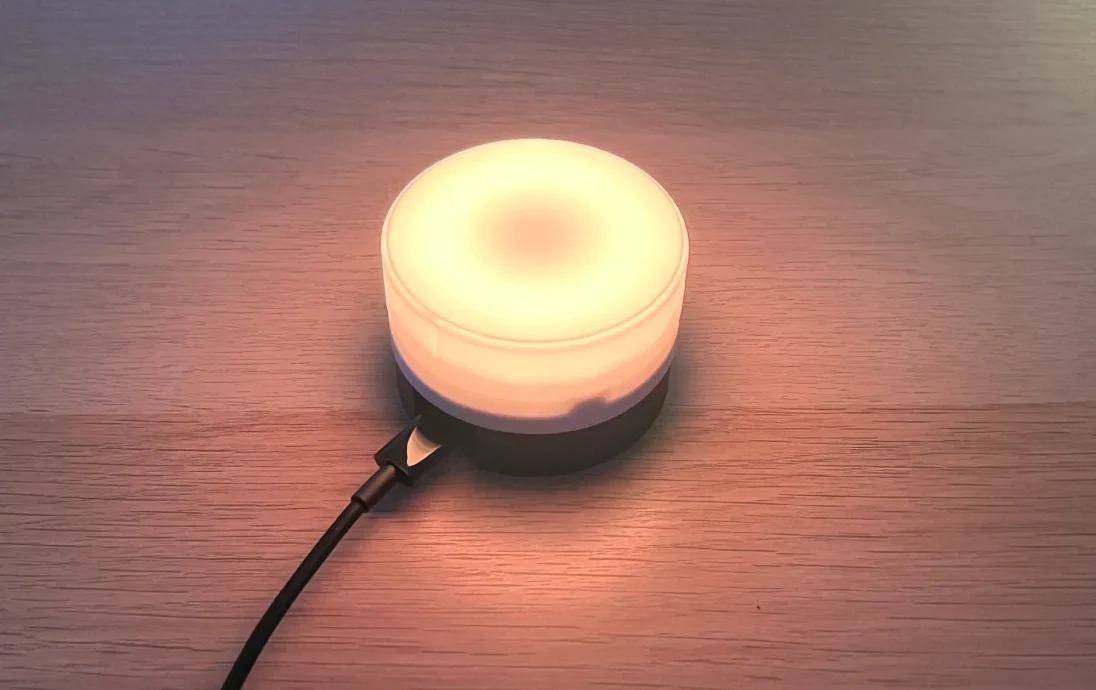

Поместите рассеиватель на верхнюю часть основания лампы, и все готово!

5. Бонус: диффузор Fancier (с использованием AMS или ручной замены нити).

Используя AMS, вы можете напечатать несколько слоев рассеивателя несветорассеивающим цветом (например, черным), чтобы улучшить внешний вид лампы.

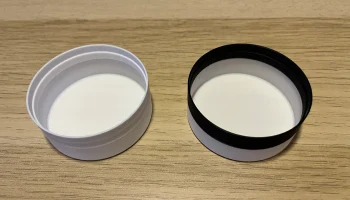

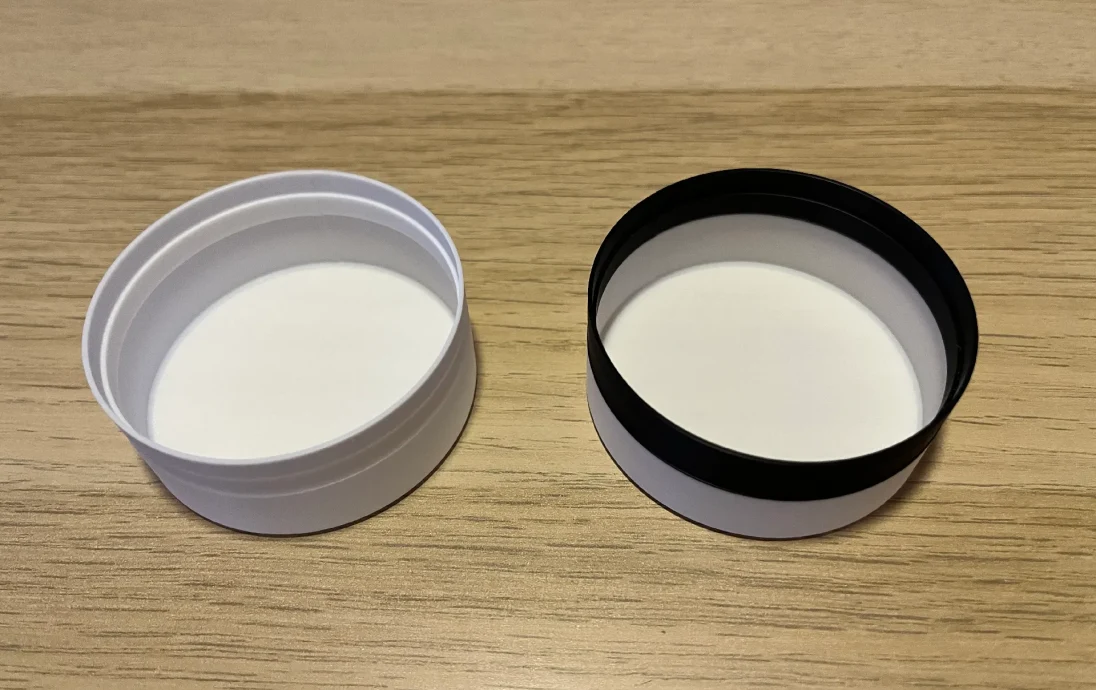

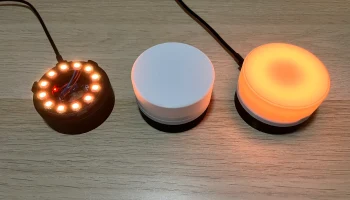

Посмотрите альтернативный профиль с предварительно настроенным двухцветным рассеивателем, чтобы получить результат, подобный показанному ниже (справа).

6. Бонус: автоматизация домашнего помощника

Эту лампу можно легко интегрировать в Home Assistant или любую систему автоматизации, совместимую с WLED.

Возможно, вас особенно заинтересуют:

Официальная интеграция WLED
