Корпус для интеллектуальных весов WiFi своими руками (ESP..

Описание:

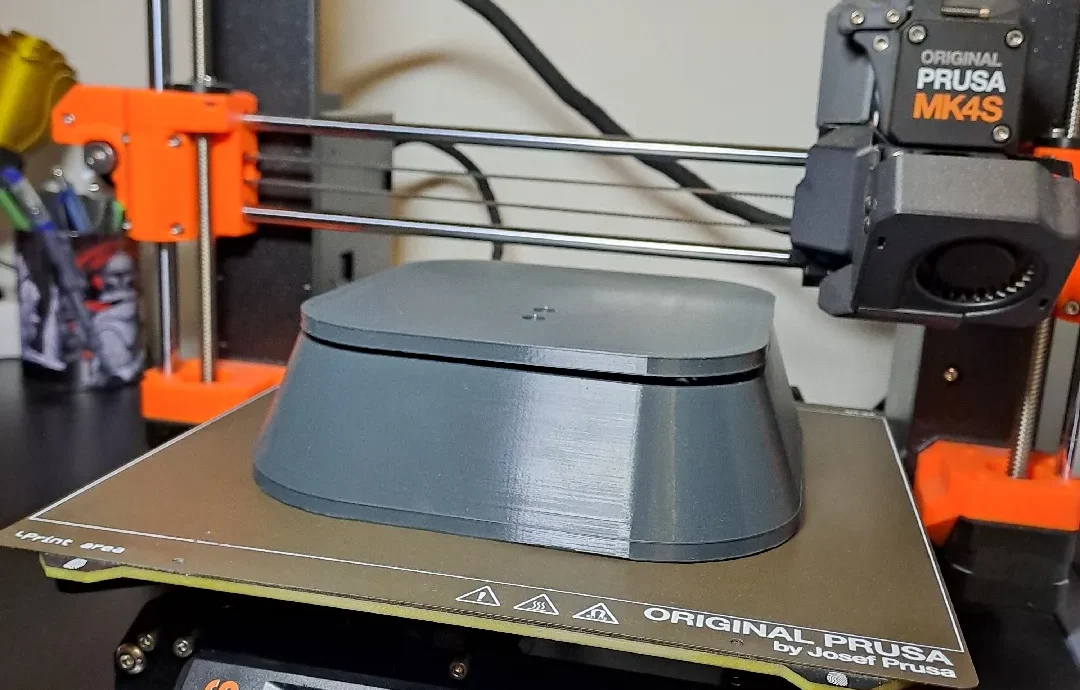

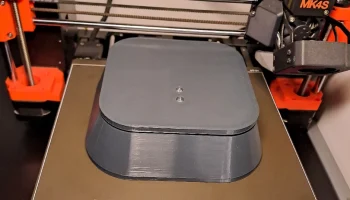

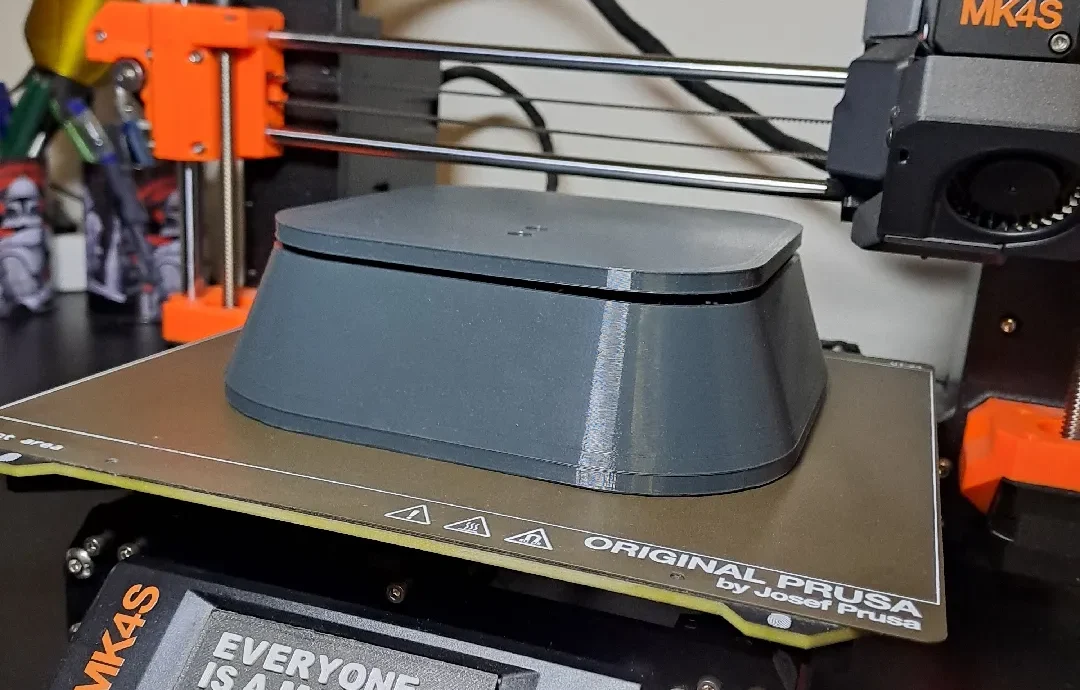

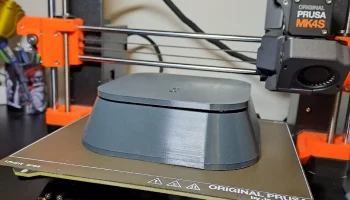

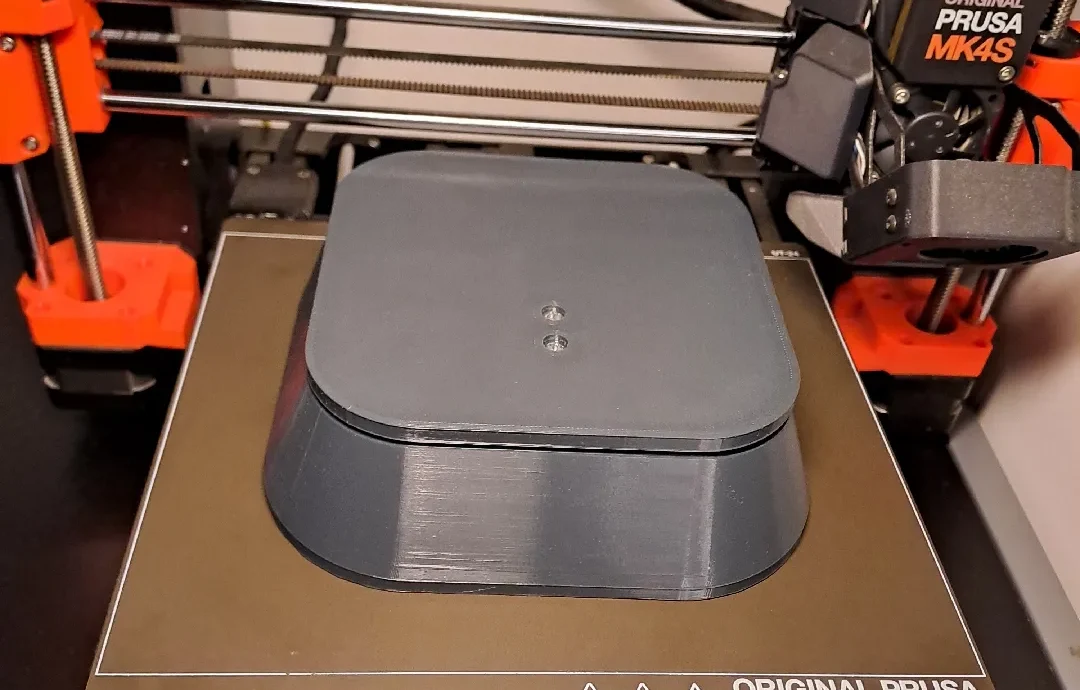

Создайте свои собственные интеллектуальные весы с подключением к Интернету с помощью этого корпуса, который можно распечатать на 3D-принтере! Эта конструкция обеспечивает прочный и чистый корпус для основной электроники, позволяя вам создать весы с поддержкой Wi-Fi, которые могут отправлять данные о весе на нужную платформу.

Необходимые компоненты и оборудование:

1 датчик тензодатчика: предназначен для стандартных тензодатчиков с 4 монтажными отверстиями.

Нижнее крепление тензодатчика: 2 винта M5x30 мм с низкопрофильной закругленной головкой (аналогично цилиндрической головке / тип DIN 7985). Совет: перед окончательной сборкой предварительно закрепите напечатанные отверстия винтами для идеальной посадки.
Верхнее крепление тензодатчика: 2 винта M4x30 мм с низкопрофильной закругленной головкой (аналогично цилиндрической головке / тип DIN 7985). Совет: заранее заправьте также напечатанные отверстия.

1 макетная плата ESP32 или ESP8266: корпус совместим с распространенными платами ESP.

Монтаж ESP: 2-4 винта M2x8 мм с полукруглой головкой (рекомендуется DIN 7985). В конструкции предусмотрены четыре приподнятые точки крепления платы ESP.

1 модуль усилителя тензодатчика HX711: этот модуль усиливает и оцифровывает сигнал тензодатчика.

HX711 Монтаж: 1 винт с цилиндрической головкой M3x8 мм (рекомендуется DIN 7985). Для этого модуля есть два специальных отверстия.

Гайки для печати (пауза на слое):

4 шестигранные гайки M2 (DIN 934, высота около 1,6 мм) — для платы ESP.
4 шестигранные гайки M3 (DIN 934, высота около 2,4 мм) — для модуля HX711.
Примечание. Эти гайки предназначены для вставки в определенные слоты во время процесса 3D-печати. Приостановите печать на правильной высоте слоя, чтобы встроить их.

Особенности корпуса:

Задний порт доступа для подключения Micro-USB к плате ESP.
Точно спроектированные точки крепления для быстрой и надежной сборки.

Инструкции по подключению:

Датчик нагрузки к HX711:

E+ (тензодатчик) — VCC (HX711)
E- (тензодатчик) к GND (HX711)
От A+ (тензодатчик) до A+ (HX711)
От A- (тензодатчик) до A- (HX711)

HX711 — ESP32/ESP8266:

От VCC (HX711) до 3,3 В или 5 В (ESP). Проверьте спецификацию вашего модуля HX711 на входную мощность, часто 5 В вполне достаточно.
GND (HX711) на GND (ESP)
DT (HX711) к выводу GPIO на ESP (например, GPIO D1/контакт 5 ��а ESP8266 NodeMCU или любому подходящему GPIO на ESP32)
SCK (HX711) к другому выводу GPIO на ESP (например, GPIO D2/контакт 4 на ESP8266 NodeMCU или любому подходящему GPIO на ESP32)
(Не забудьте правильно определить эти контакты в коде Arduino/ESP.)

Программное обеспечение и калибровка:

Вам нужно будет написать или адаптировать прошивку для вашей платы ESP (например, с помощью Arduino IDE) для чтения данных с HX711, выполнения калибровки и отправки данных через Wi-Fi. Для HX711 доступно множество библиотек.

Начните работу и создайте собственное интеллектуальное решение для взвешивания!

Настройки печати
Марка принтера:
Пруса
Принтер:
i3 МК4С
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,2 Структурный (входной формирователь)
Заполнение:
25%
Материал нити:
ПЭТГ
Марка нити:
Пруса
Цвет нити:
Антрацитовый серый
