ESP32 USB-C Простые сотовые чехлы с защелкой Совместимост..

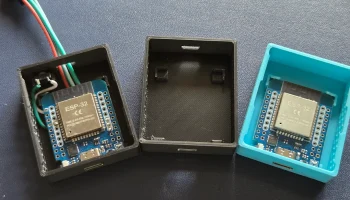

Простая и легкая печать. Вставьте контроллер, защелкните крышку, готово.

Я часто использую светодиодные ленты SK6812 RGBW с индивидуальной адресацией, питаемые от контроллеров QuinLED, работающих под управлением WLED. Dig2Go вдохновил меня на этот дизайн.

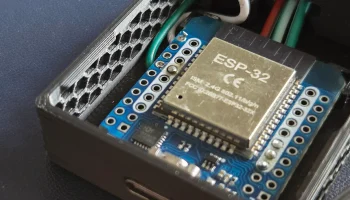

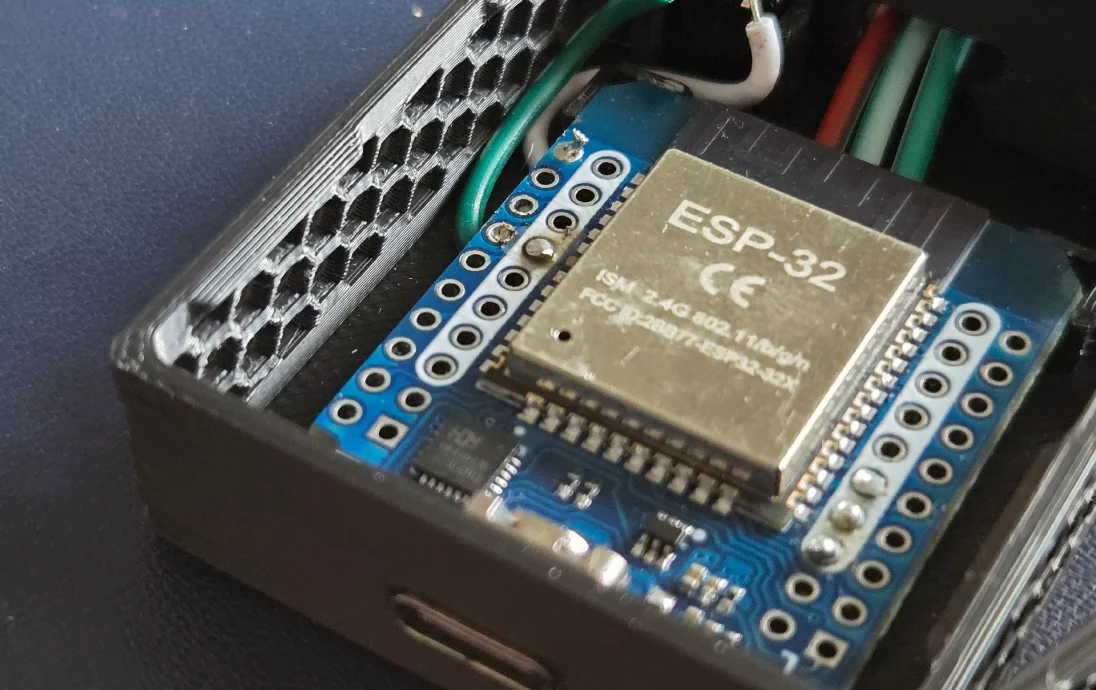

Я разработал это, потому что мне нужно было питать только 10 светодиодов для моей лампы GTA WASTED. Поэтому мне нужна была быстрая и грязная версия, использующая ESP32 для питания 10 светодиодов через плату (ТОЛЬКО для приложений с мощностью менее 1 А).

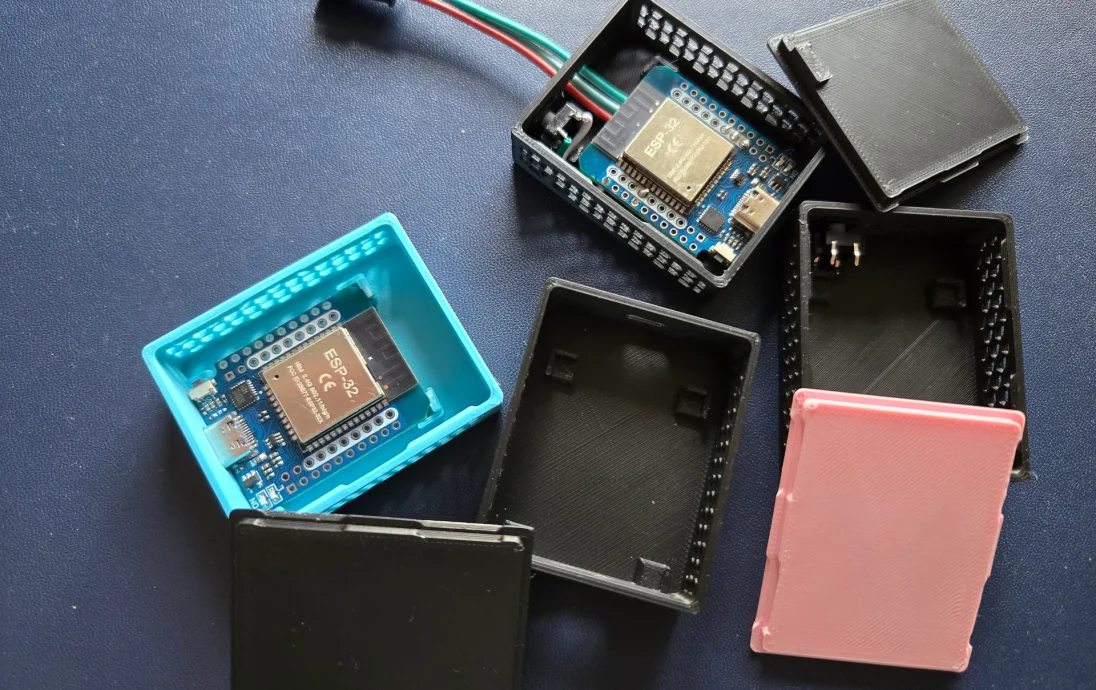

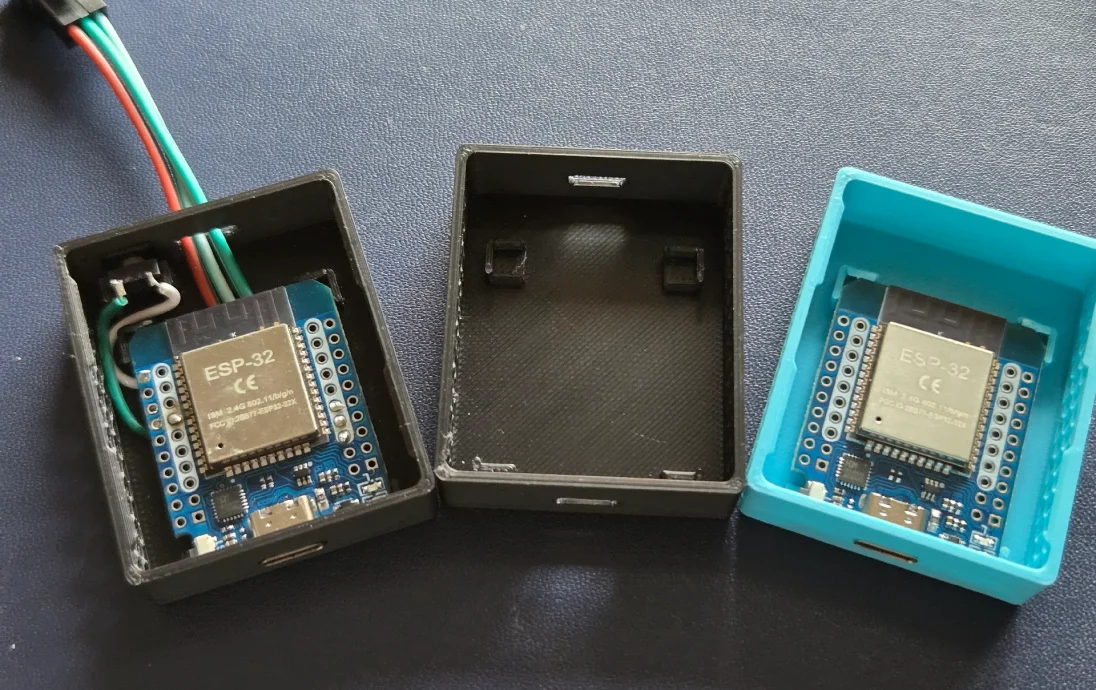

3 варианта:

ESP32 с отверстием для провода и кнопкой

Распечатать элементы

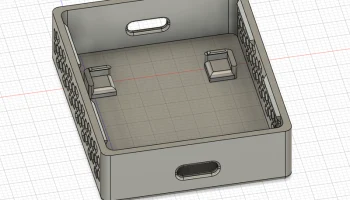

ESP32 v5 USB-C + отверстие для провода + Switch.stl
Крышка ESP32 v5 с кнопкой Block.stl
ESP32 v5 — Кнопка Pusher.stl

Ссылка на кнопку: https://www.adafruit.com/product/3101.

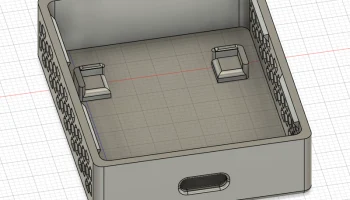

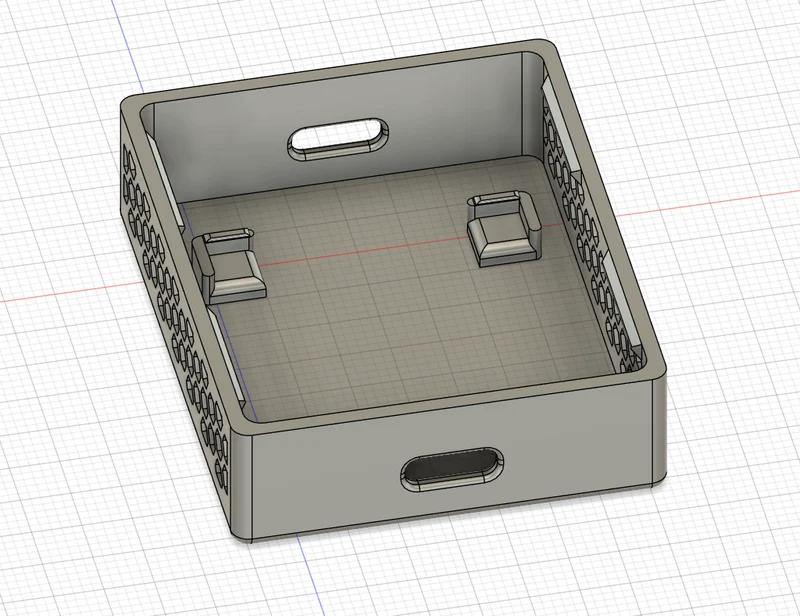

ESP32 с отверстием для провода
Распечатать элементы
ESP32 v5 USB-C + отверстие для провода.stl

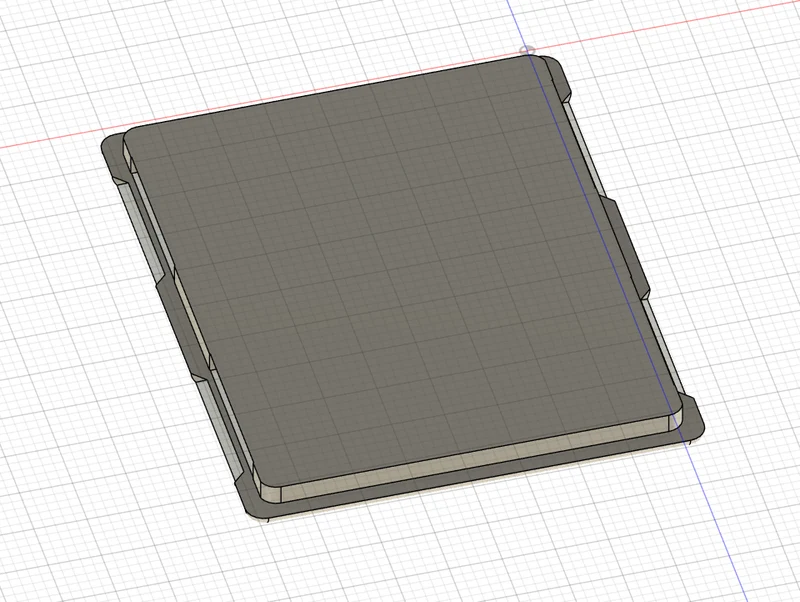

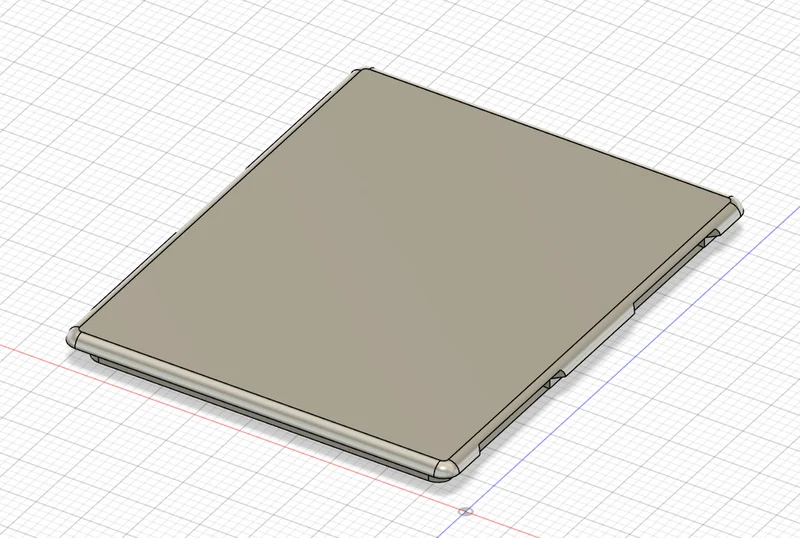

ESP32 v5 Лид.stl

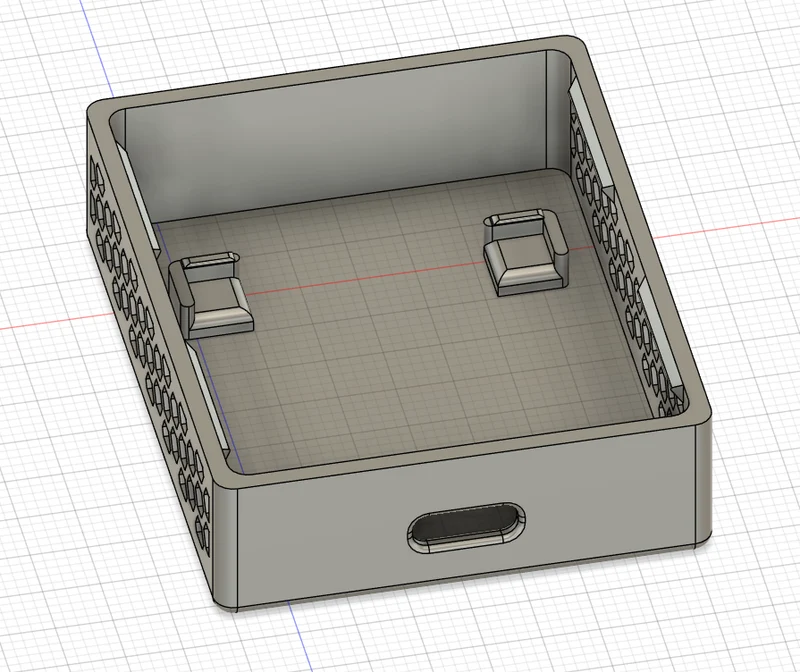

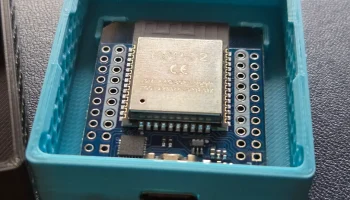

ESP32 простой
Распечатать элементы

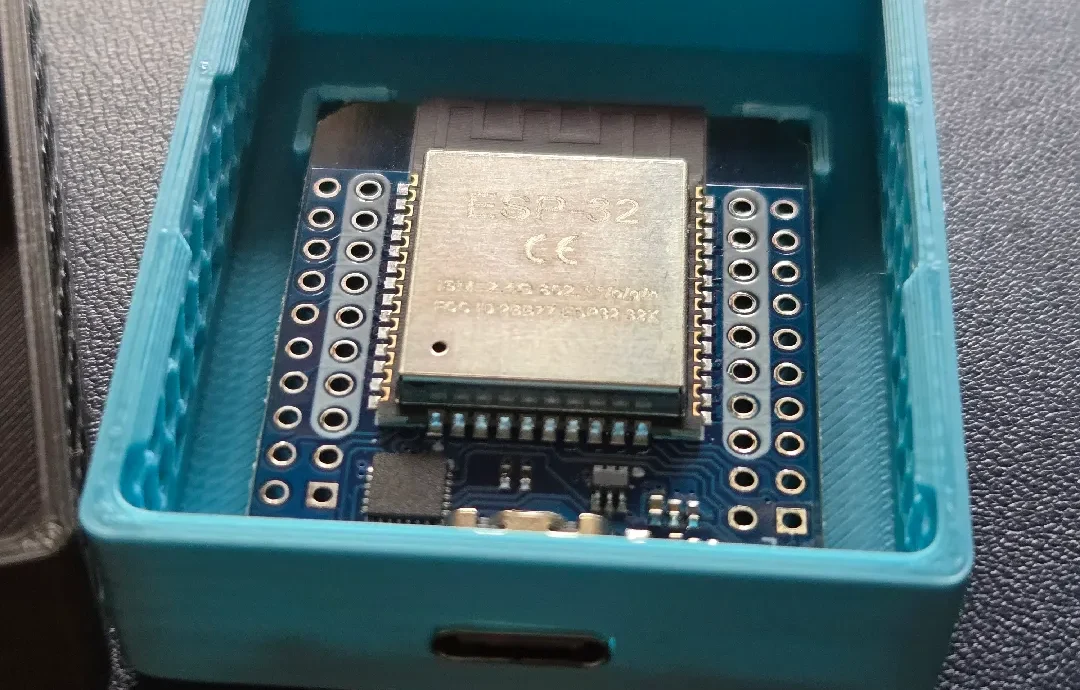

Только ESP32 v5 USB-C
ESP32 v5 Лид.stl

Настройки печати
Материал: ПЛА
Высота первого слоя: 0,3 мм.
Высота слоя: 0,2 мм
Толщина внешней стенки: 0,4 мм
Толщина внутренней стенки: 0,45 мм
Настенные петли: 2
Порядок стен: Внешний/Внутренний
Настенный генератор: Классический

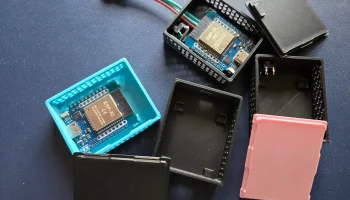

Узор на нижней поверхности: Октаграмма-Спираль (это потрясающий узор, который вы видите на картинках).
Узор на верхней поверхности: Октаграмма-Спираль (это потрясающий узор, который вы видите на картинках).
Толщина нижней оболочки: 0,7 мм
Толщина верхней оболочки: 0,8 мм
Плотность заполнения: используйте 100%, так как нити очень мало, вы не увеличиваете время печати.
Шаблон заполнения: не имеет значения, но я всегда использую Adaptive Cubic.
Размер сопла: 0,4 мм
Поддерживает: нет
Скорость: вы решаете в зависимости от вашего принтера! Я использовал 60 мм для стен и 70 мм для заполнения.
Ускорение: Удерживал скорость ниже 500 мм/с.
