Gehäuse для ESP32

Diese Baugruppe habe ich angefertigt um einen ESP32 mit 38 Pins zu verkleiden. Dabei ist der ESP auf Steckpfosten auf einer Platine aufgesteckt. Die Platine wird einfach per Heißkleber auf den Boden fixiert. В моих проектах Rahmenbedingung, возможно, самые разнообразные Drucktaster, Ein 8x8 Ledfeld, eine 4fach Ledanzeige und ein Stromanschluß (5V) в Deckel berücksichtigt werden. Dabei galt es möglichst klein в ден Abmessungen zu bleiben. Die Platin Hat eine Abmessung von 68,5x55,8 мм.

Gefällt euch das Project? Dann Last gerne ein Like und eine Bewertung da!

https://www.youtube.com/@ajockisch

Баутейлист:

3x 3D-Druckbauteile (Деккель, Боден, Бленде)

Die Blende wird nur benötigt wenn im Deckel ein Schriftzug integriert ist

2x Шраубен М3

Einbaubuchse USB-C 2-, 4- и 6-контактный разъем (USB C Buchse mit Schnappnut Schnalle)

USB-Anschlußkabel mit Offenem Ende zum Anschließen der KomComponenten

(6-полиг, 4-полиг, 2-полиг)

2 шт. для ESP32

1x ESP32Комната32

Рекомендации:

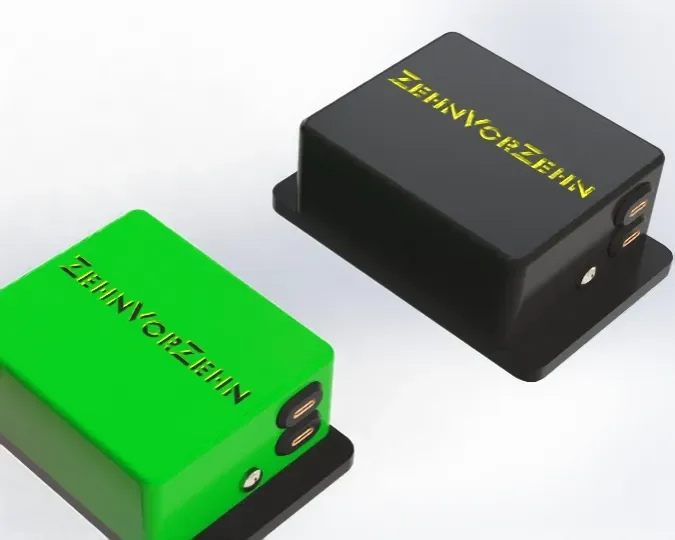

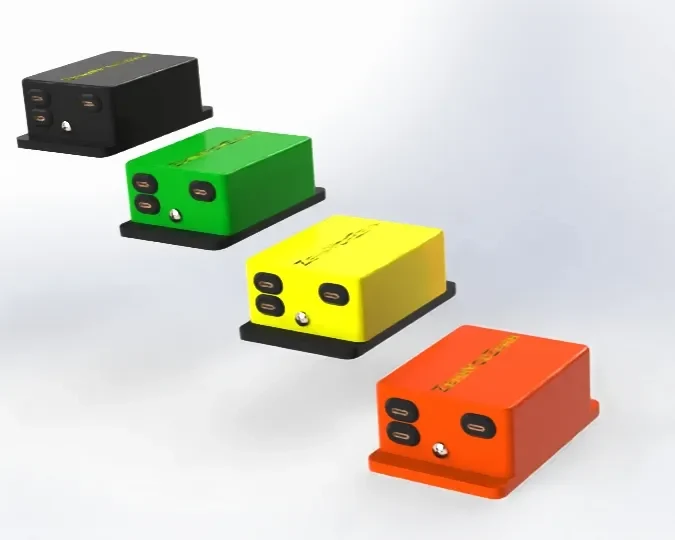

Die Bilder zeigen eine projektbezogenen Kennzeichnung Variante des Deckel. Я загружаю нейтральную версию veröffentlicht. Schreibt mich gerne, если ваш персональный Deckel будет полезен.

Einbaubuchse USB-C

Настройка для Друкера

Alle Druckbauteile können ohne Stützen gedruckt werden.

Принтер

Пруса Mk3i

Насадка

Ø0,6

Тип нити

ПЭТГ

слой высокий

0,2 мм
