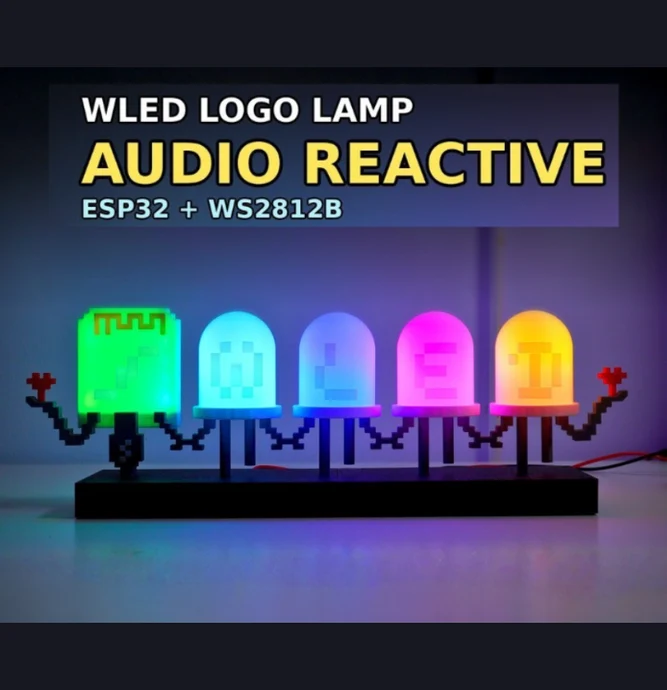

WLED АУДИОРЕАКТИВНАЯ ЛАМПА С ESP32 (ПЕЧАТНАЯ ПЛАТА + 3D ПЕЧАТЬ + POWER BANK!)

Ищете настольный проект WOW для своей мастерской или игровую установку с RGB-подсветкой?

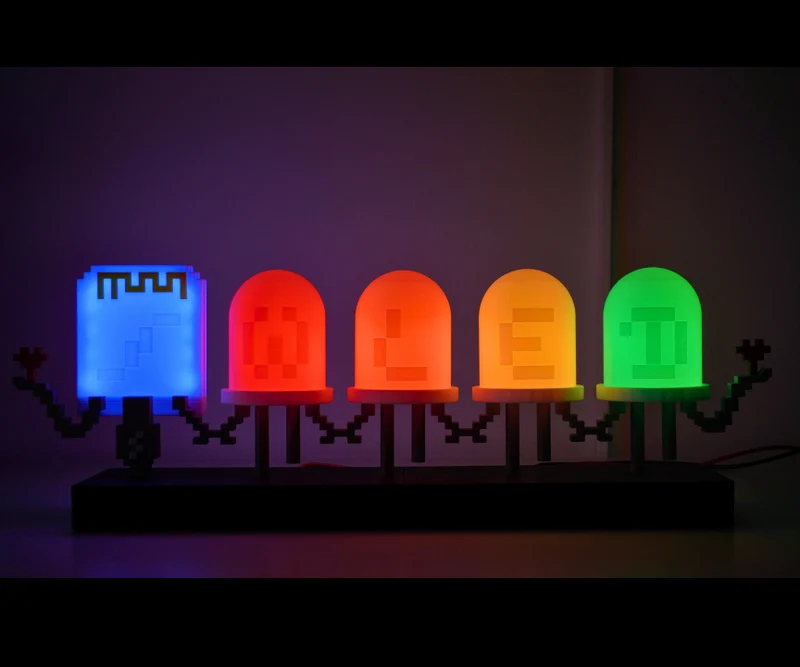

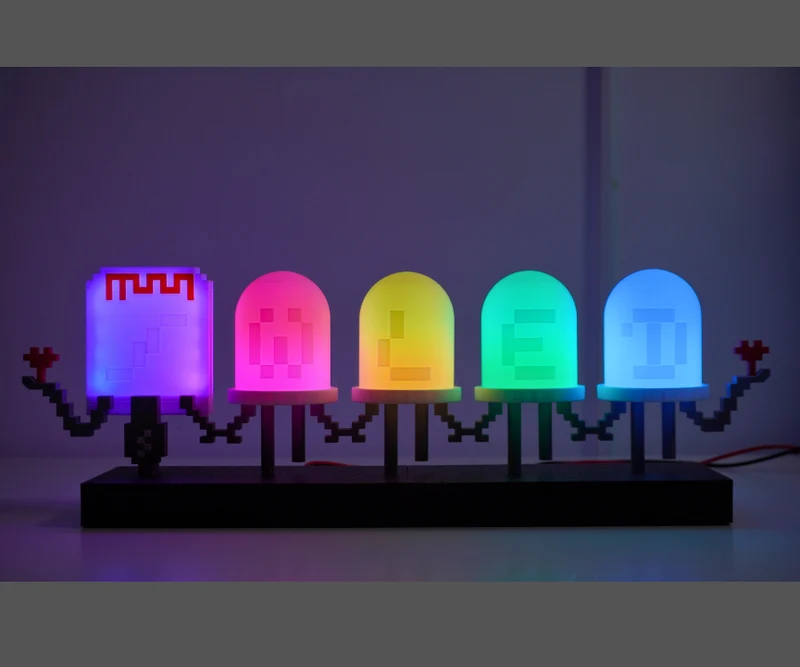

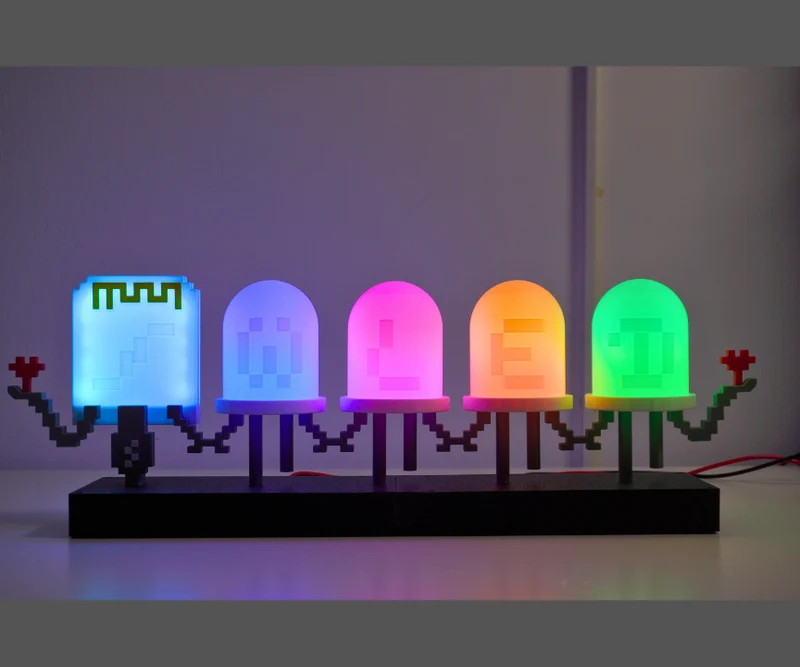

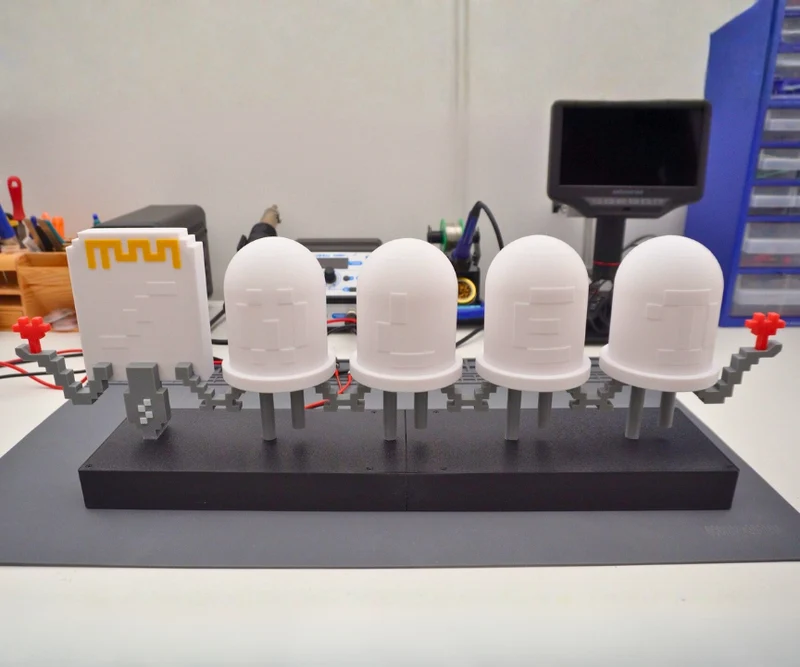

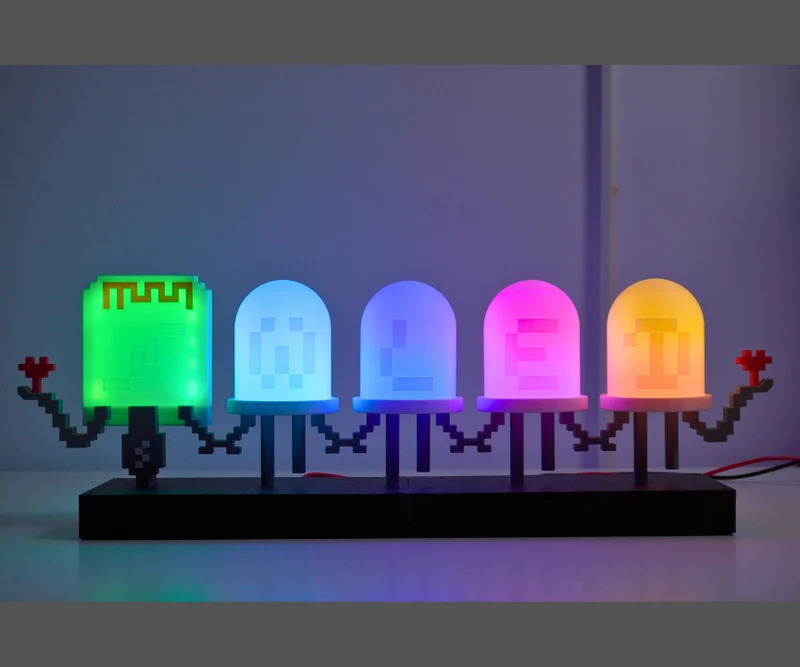

Эта сборка превращает культовый логотип WLED в полнофункциональную лампу, напечатанную на 3D-принтере и работающую на базе прошивки ESP32 + WLED.

Самое приятное: это Audio Reactive ✨
Таким образом, ваши эффекты будут двигаться и реагировать в р��альном времени с помощью музыки или голоса!

✅ Особенности

Полная совместимость с WLED

Поддержка Audio Reactive (цифровой микрофон INMP441)

Используются адресные светодиоды WS2812B 5 В.

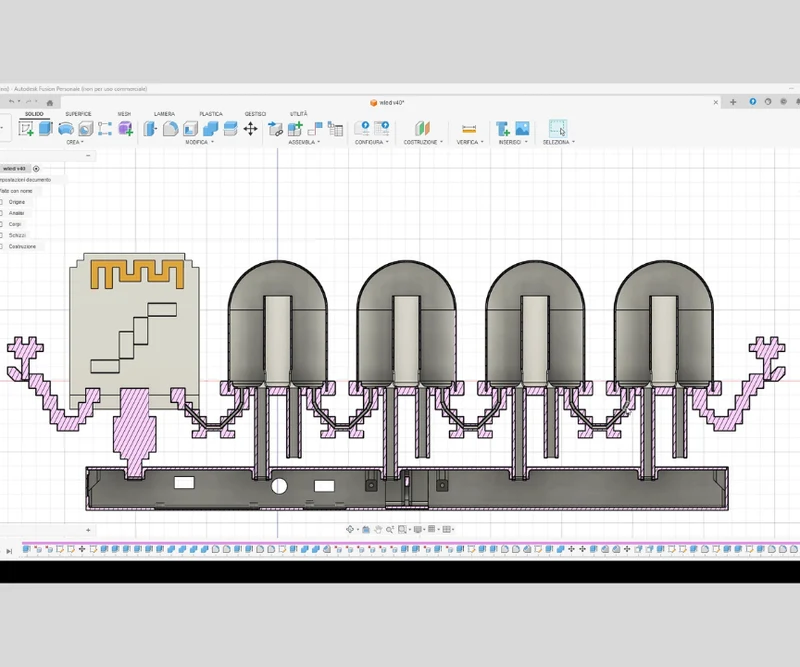

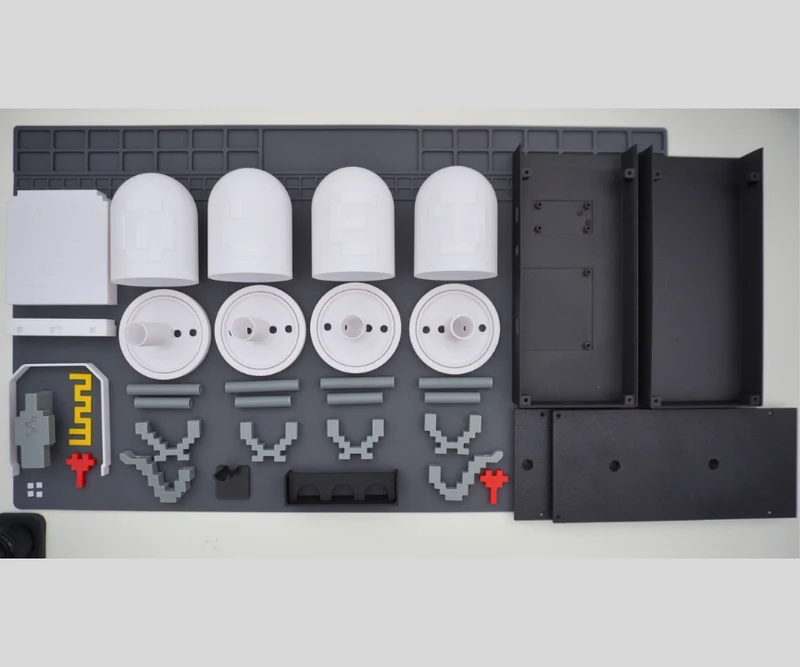

Чистая модульная конструкция со скрытой прокладкой кабелей

Работает со многими коммерческими контроллерами WLED.

Дополнительная поддержка Power Bank

Что вам нужно

✅ Файлы Gerber + проект EasyEDA: ССЫЛКА

✅ Схема подключения: ССЫЛКА

✅ Проект Instructables: ССЫЛКА

⚡Электронные компоненты

1x ESP32 WROOM 30-контактный тип C: ССЫЛКА

1 цифровой микрофон INMP441: ССЫЛКА

1x 1-канальный релейный модуль 5 В 10 А: ССЫЛКА

1 светодиодная лента WS2812B 60 светодиодов/м 5 В (длина = 96 светодиодов): ССЫЛКА

1x переключатель уровня SN74AHCT125N: ССЫЛКА

1 разъем DIP14 для переключателя уровня: ССЫЛКА

1x стандартный держатель предохранителя печатной платы + предохранитель 3А: ССЫЛКА

1x (дополнительно) стандартный комплект предохранителей 12 В: ССЫЛКА

1x электролитический конденсатор 35 В 1000 мкФ: ССЫЛКА

1x керамический конденсатор 100 нФ: ССЫЛКА

1x гнездовой разъем DC099 5,5x2,1 мм: ССЫЛКА

2x 15-контактный гнездовой разъем 2,54 мм: ССЫЛКА

2x 2-контактный разъем KF301: ССЫЛКА

1x 3-контактный разъем KF301: ССЫЛКА

12 термофиксируемых резьбовых вставок M2x3,2: ССЫЛКА

4 винта с полукруглой головкой M2x5 мм: ССЫЛКА

8 винтов с потайной головкой M2x5 мм: ССЫЛКА

1x JST XH2.54 Набор 3- и 5-контактных разъемов: ССЫЛКА

1x JST XH2.54 3-контактный кабельный разъем 10 см: ССЫЛКА

1x JST XH2.54 5-контактный кабельный разъем 20 см: ССЫЛКА
