esp32 ретро-пиксельная камера

Arduino и пр.

Источник:

www.printables.com

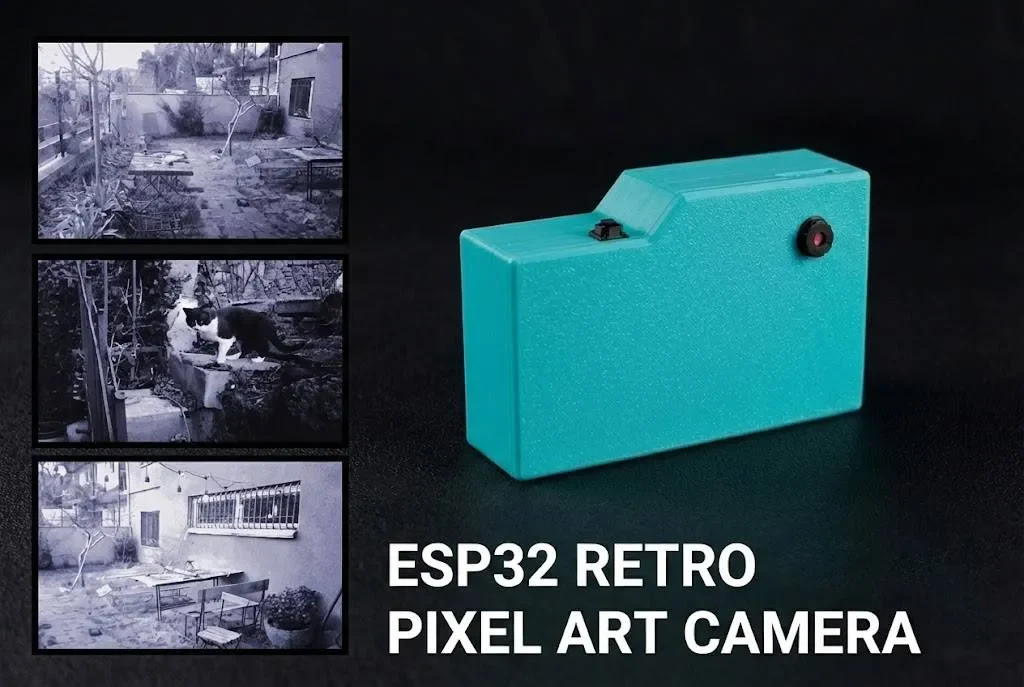

Представляю созданную мной камеру, которая превращает реальность в пиксельную графику! **

Эта камера предназначена для съемки уникальных фотографий с низким разрешением в стиле пиксельной графики в стиле ретро. И 3D модель, и код полностью написаны мной — это самая первая версия (v1) проекта.

На этом этапе моей целью было создать максимально простой и доступный вариант, сделав его доступным для каждого. Планирую в будущем выпускать обновления, включая внутреннюю батарею, экран и дополнительный функционал.

Чтобы собрать эту текущую версию, вам понадобится всего 4 детали, которые, скорее всего, уже есть у вас дома или вы можете купить очень дешево:

компоненты

Амазонка

АлиЭкспресс

камера esp32 + программатор TTL

Ссылка

кнопка 6x6 мм

Ссылка

Тип-C до 5 В

Ссылка

Проволока

Ссылка

Инструкции по сборке (Руководство по сборке)

Вот пошаговое руководство по сборке собственной камеры Pixel Art.

Необходимые инструменты:

Паяльник (необходимо)

Горячий клеевой пистолет или суперклей

Шаг 1. Загрузка кода

Прежде чем собирать железо, нам нужно заставить работать «мозг».

Подключите ESP32-CAM к компьютеру с помощью программатора USB-TTL («нижняя часть», которая обычно поставляется в комплекте с платой).

Откройте Arduino IDE на своем компьютере.

Выберите правильную плату и порт, затем загрузите код, представленный в этом репозитории.

После успешной загрузки отключите устройство от компьютера и извлеките плату ESP32-CAM из USB-программатора. Для сборки нам понадобится только верхняя плата камеры.

Шаг 2: Подготовка компонентов

Теперь подготовим провода.

Порт Type-C: припаяйте два провода к коммутационной плате Type-C (гнездо).

Один провод к контакту V (VCC).

Один провод к контакту G (GND).

Кнопка: Припаяйте два провода к ножкам тактильной кнопки.

Шаг 3: Сборка корпуса

Сначала монтируем периферийные устройства:

Приклейте коммутационную плату Type-C в назначенный слот в левом нижнем углу.

Приклейте пуговицу в прорезь в правом верхнем углу.

Совет: прежде чем продолжить, убедитесь, что клей высох и детали надежно закреплены.

Установка основной платы:

Поместите ESP32-CAM в корпус.

⚠ КРИТИЧЕСКАЯ ПРОВЕРКА: перед нанесением клея вставьте SD-карту в слот. Убедитесь, что он свободно вдвигается и выдвигается и не блокируется стенками корпуса. Если вы приклеите доску неправильно, возможно, вы не сможете вставить или вынуть карту позже!

После выравнивания закрепите его небольшим количеством клея.

⚠ ВНИМАНИЕ: наносите клей только на у��лы (верхние углы и нижнюю часть возле антенны). Не допускайте попадания клея на электрические компоненты в центре!

Шаг 4: Проводка

Это самая важная часть. Внимательно следуйте этим соединениям:

Подключение питания (тип C к ESP32):

Подключите провод Type-C V (5 В) к контакту 5 В на ESP32-CAM.

Подключите провод типа C G (GND) к контакту GND на ESP32-CAM (обычно расположен рядом с контактом 5 В).

⚠ ВНИМАНИЕ: дважды проверьте полярность! Соединение плюса с минусом приведет к повреждению платы.

Подключение кнопки:

Подключите один провод от кнопки к GPIO 13.

Примечание. GPIO 13 — это четвертый контакт сверху со стороны, где расположен контакт 5 В.

Подключите второй провод кнопки к любому выводу GND на плате.

Шаг 5: Включите питание!

После того, как все припаяно и закреплено, закройте корпус и поместите SD-карту сверху слева. Подключите камеру к Power Bank или настенному зарядному устройству USB с помощью кабеля Type-C, чтобы начать ее использовать.

Краткое руководство (руководство пользователя)
⚙ Как включить и использовать

Включение питания: подключите камеру к источнику питания (кабель Type-C или блок питания).

Активация: после подключения вы ДОЛЖНЫ нажать кнопку один раз, чтобы разбудить систему.

Съемка: нажмите кнопку, чтобы сделать снимок. 1 клик = 1 фотография.

Светодиодные индикаторы (что означают индикаторы)

1 короткое мигание: фотография сделана (сохраняется во временной памяти/буфере).

⏳ Горит постоянно (долго): запись фотографий на SD-карту. ЖДАТЬ.

✅ 2 быстрых мигания: сохранение завершено. Безопасно отключить.

⚠ Стробоскоп/хаотичное мигание: Ошибка! SD-карта отсутствует или вставлена неправильно.

3 медленных мигания: камера переходит в режим сна (автовыключение).
