Корпус EMS-ESP ESP32-S3 N16R8

Arduino и пр.

Корпус EMS-ESP ESP32-S3 N16R8 0

Корпус EMS-ESP ESP32-S3 N16R8 1

Источник:

www.printables.com

Корпус, который я разработал, так как не смог найти корпус для моих конкретных схем. Мой ESP32-S3 имел припаянные контакты, поэтому я сделал для него приподнятое основание рядом с платой интерфейса EMS. Я также предусмотрел прорези для фиксации досок с помощью застежки-молнии, но стопоров должно быть достаточно, а ширина корпуса в любом случае на 5 мм слишком широка, чтобы застежка-молния могла работать.

В крышке предусмотрены отверстия для светодиодов и встроенных кнопок. Крышка защелкивается.

Рассмотрите возможность печати корпуса под углом 45° с несколькими натянутыми опорами, которые должны придать всем стойкам и штифтам достаточную прочность.

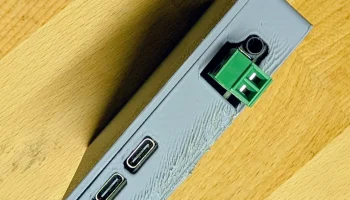

(На фото выше показан поспешный отпечаток V1 на дрянной свободной нити, отсюда и корявые артефакты.)
