Чехол для автономного сканера SpoolSense (ESP32-S3-Zero +..

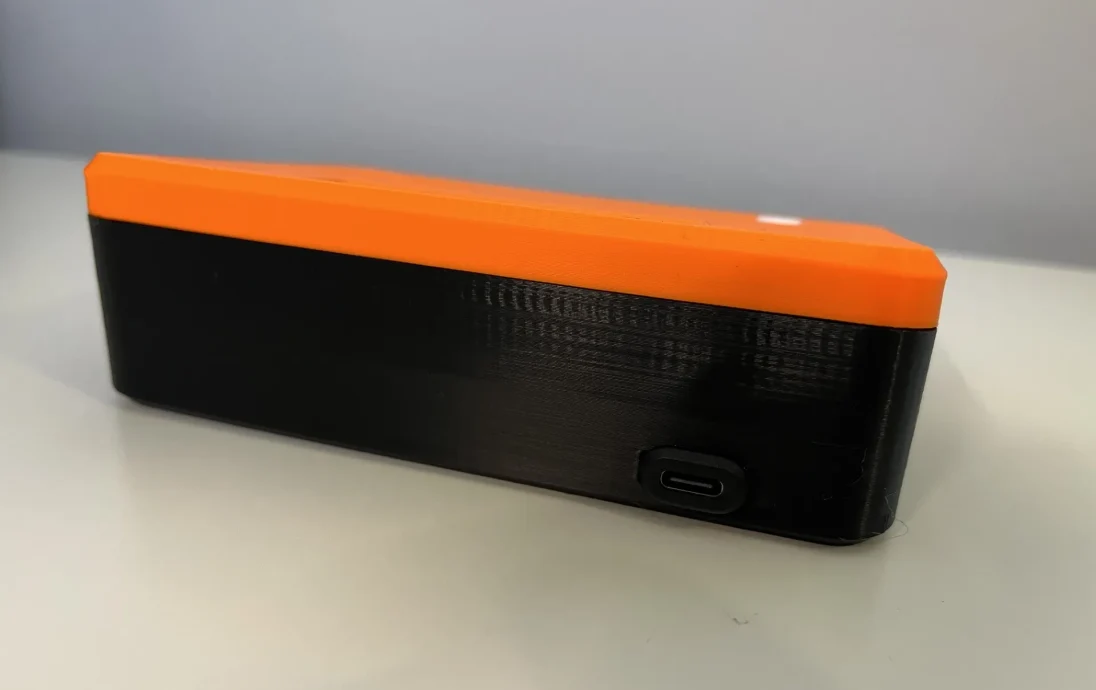

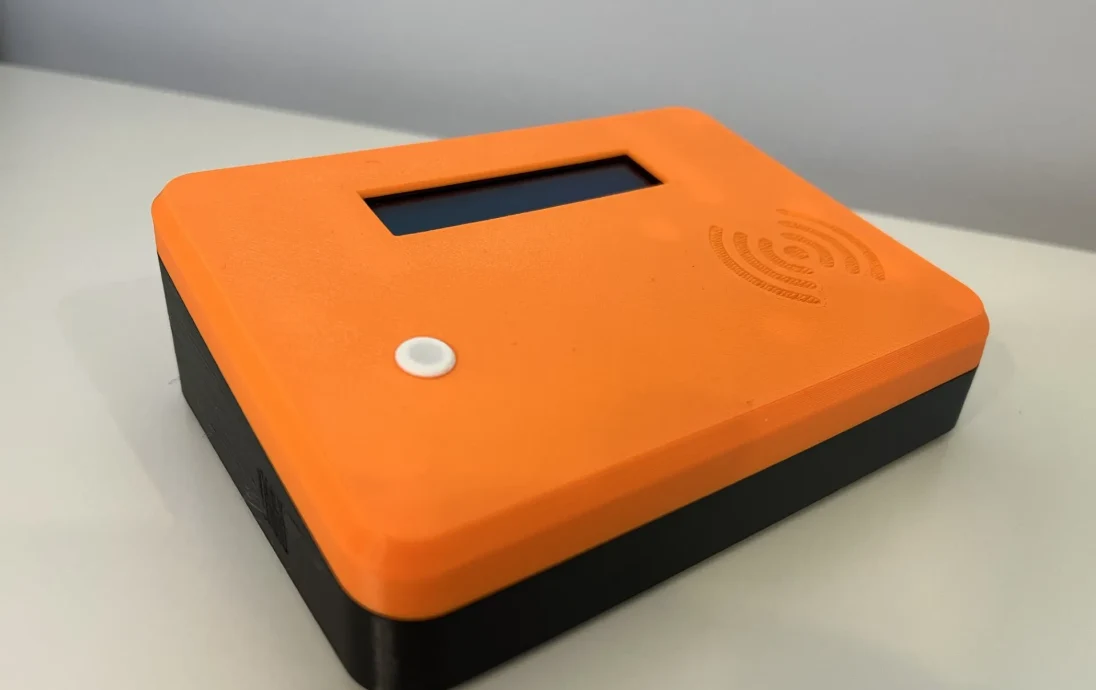

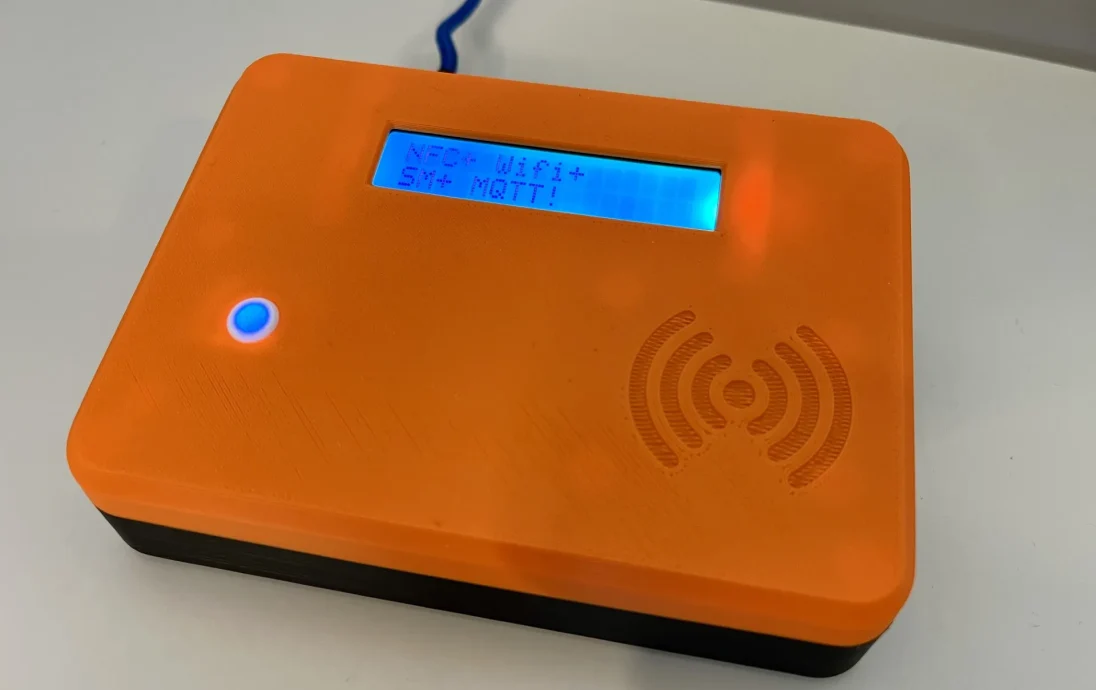

Это автономный корпус, состоящий из 4 частей, разработанный для проекта SpoolSense и созданный специально для размещения считывателя ESP32-S3-Zero, NFC PN5180 и ЖК-дисплея I2C 16x2.

Целью этой разработки было создание чистого, удобного для настольного использования сканера, который легко печатать, собирать и использовать, при этом антенна NFC должна располагаться как можно ближе к поверхности сканирования для надежного считывания.

Он спроектирован как полностью автономный блок, что делает его идеальным для использования рядом с принтером или хранилищем нити.

Этот корпус состоит из 4 печатных частей:

Топ

Никаких опор не требуется

Внизу

Опоры необходимы только для 4 угловых стоек.

Светодиодный рассеиватель

Печать белой или прозрачной нитью для лучшего эффекта.

Рекомендуемая высота слоя 0,1 мм.

Ноги (необязательно)

Печать с помощью ТПУ

Этот корпус является частью экосистемы SpoolSense — проекта с открытым исходным кодом для отслеживания катушек с нитью с помощью NFC.

Полный проект, встроенное ПО и общее руководство по подключению: https://spoolsense.org.

Информацию о сборке этого сканера можно найти здесь: https://github.com/SpoolSense/spoolsense_scanner/tree/main/usermods/ Plasticsnake.

Спецификация материалов (BOM)

ESP32-S3-Zero https://www.aliexpress.com/item/1005009890203011.html

Радиочастотный датчик NFC PN5180 https://www.aliexpress.com/item/1005010338513783.html

Дисплей LCD1602 I2C (адаптер +PCF8574) https://www.aliexpress.com/item/1005006100081942.html

Двухсторонняя печатная плата прототипа 4x6 https://www.aliexpress.com/item/4000300483401.html

Модуль USB-порта для зарядки https://www.aliexpress.com/item/1005006544322183.html

Комплект разъемов JST (2-контактный и 4-контактный) https://www.aliexpress.com/item/33009421559.html

Штыревые и гнездовые разъемы 2,54 мм (отрывные) https://www.aliexpress.com/item/1005007235591794.html

4 × M3 x 4 мм — установите плату сканера PN5180.

4 × M3 x 5 мм — установите ЖК-экран.

4 × M3 x 5 мм �� крепится снизу вверх.

2 × M2 x 6 мм — установите прототип ПК.
