Кронштейн газового счетчика ESP32 (Honeywell AC-250).......

Мне нужен был кронштейн, который бы крепил ESP32 к моему газовому счетчику, поэтому я спроектировал его. Я закрепил его без какого-либо прилипания к газовому счетчику, поскольку в Соединенных Штатах у нас обычно нет газовых счетчиков. Кажется, он держится в нужном месте на моем счетчике, ваш пробег может отличаться.

Он был разработан на основе https://www.printables.com/model/397880-esp32-case ABG3D, но должен работать для любого корпуса ESP32 с внешней шириной 32,5 мм.

Создан для использования с проектом https://github.com/tronikos/esphome-magnetometer-water-gas-meter компании troniko. Прикрепите 3-осевой магнитометр к задней части ESP32, а затем поместите все это в корпус. На моем счетчике ось Z создавала разницу примерно в 10-15 мТл между концами хода диафрагмы газового счетчика. Мой счетчик — Honeywell AC-250.

Напечатано из ASA, чтобы выдерживать температуры и УФ-излучение, характерные для печати на открытом воздухе. На концах кронштейна необходимы мышиные уши, но в остальном он имеет хорошую адгезию и не должен деформироваться, если вы уже добились успеха при печати ASA. Модель уже имеет небольшую усадку, но использование качественной нити ASA известной марки поможет. Я использовал Flashforge ASA.

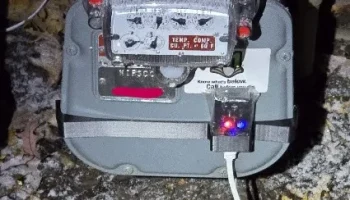

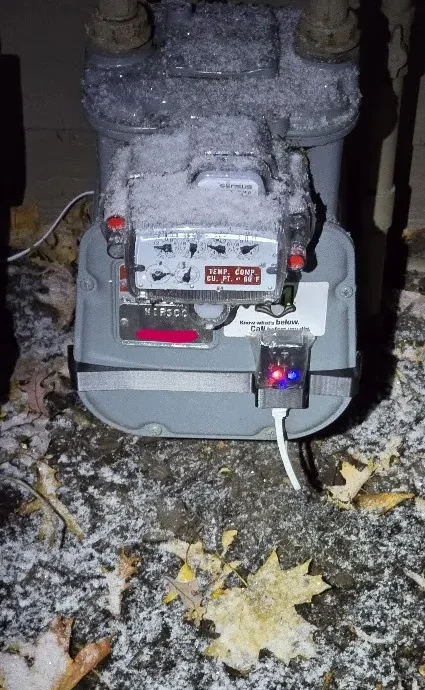

Извините, фотография сделана ночью, но на самом деле мне нужно было запустить этот проект до самых холодных дней в году, чтобы я мог начать собирать данные о своем потреблении газа! :)
