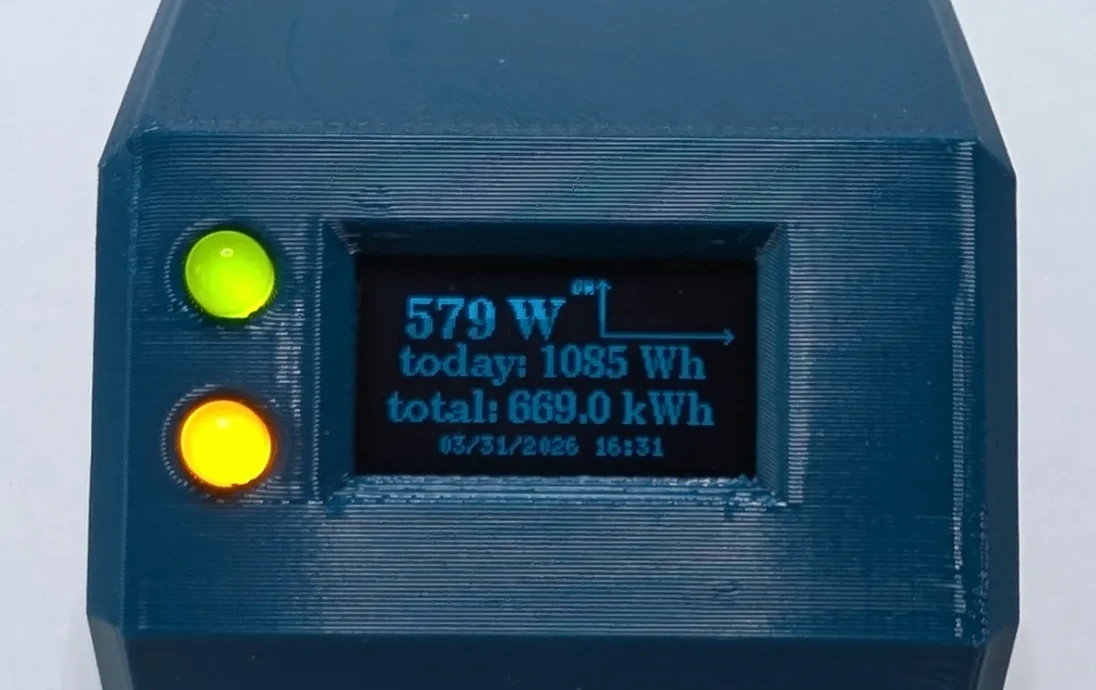

Чехол OpenDTU Freenove ESP32-S3 Lite NRF24L01

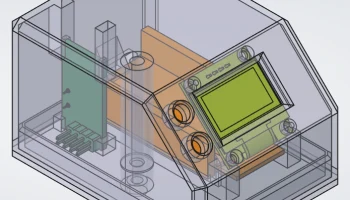

Этот дизайн основан на черновом макете xkirdx, но поскольку плата Freenove имеет другой размер и расположение USB, исходный корпус не подходит, и я переработал его.

Кабель USB-C, поставляемый в комплекте с Freenove ESP32, вставляется в вырез корпуса, другие кабели с разъемами большего размера могут не подойти.

Журнал изменений

11 апреля 2026 г.: Загружена первая общедоступная версия R5.

Дополнительное оборудование, которое вам нужно

Freenove ESP32-S3 КОМНАТА Lite

Модуль NRF24L01+ с антенной на печатной плате

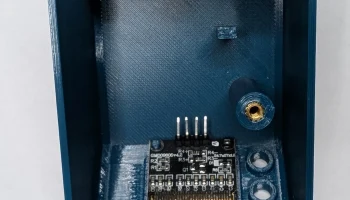

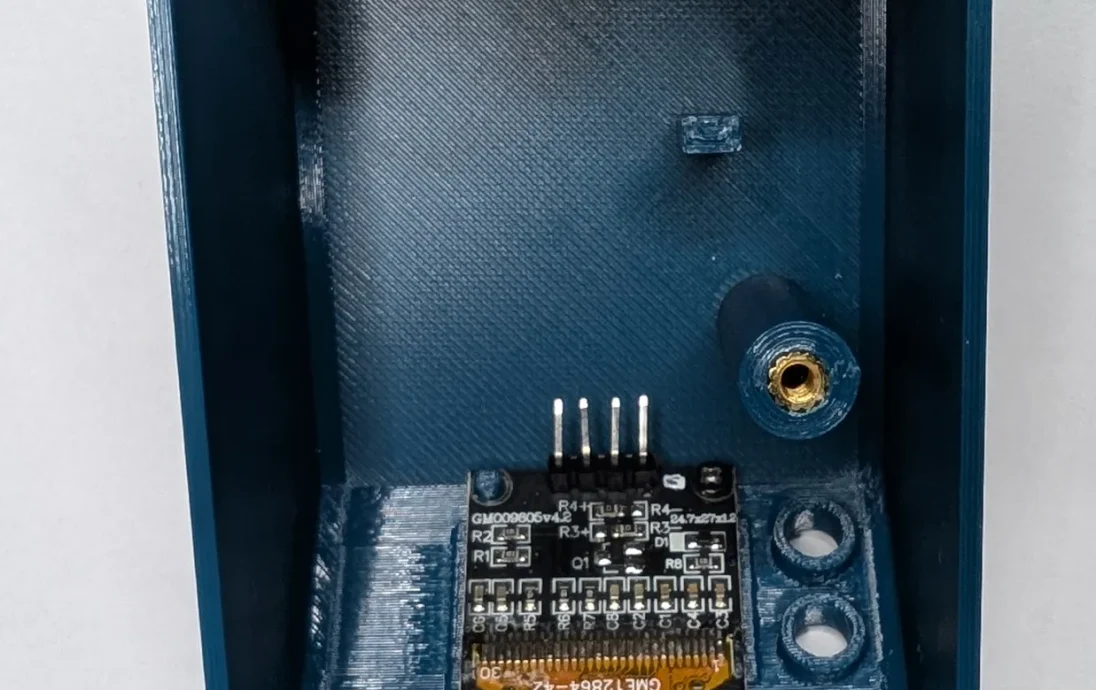

Дополнительно: дисплей SSD1306 0,96 дюйма OLED, диаметр монтажного отверстия 2,8 мм, расстояние по горизонтали 20,5 мм, расстояние по вертикали 23 мм.

Дополнительно: 2 светодиода диаметром 5 мм + соответствующие резисторы, я использовал зеленый и оранжевый светодиод и 2 резистора по 68 Ом.

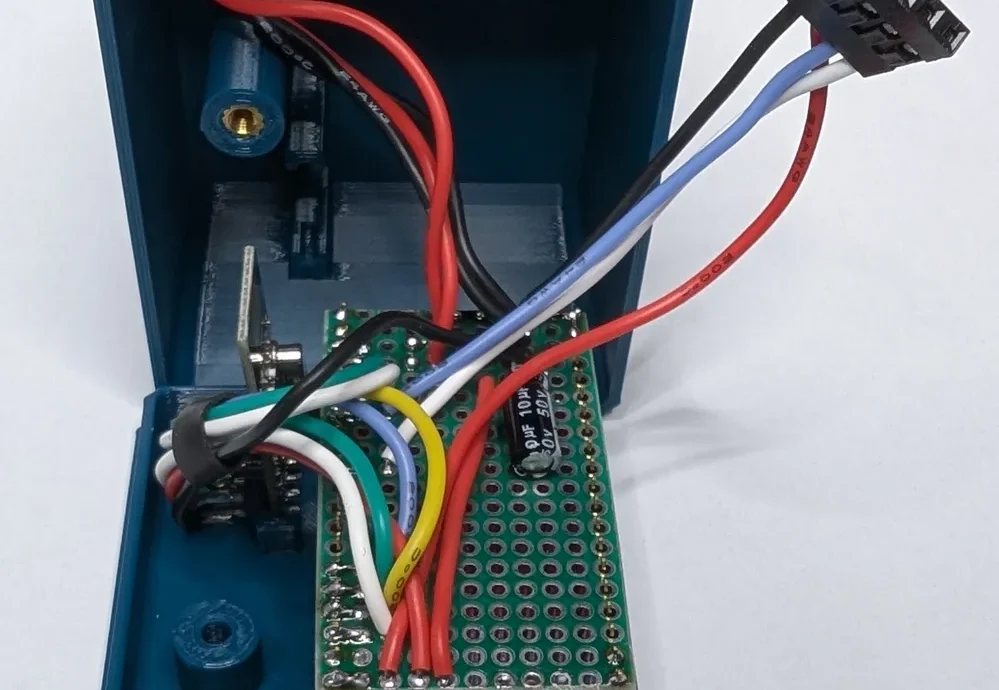

Опционально: конденсатор 10 мкФ на шине 3V3.

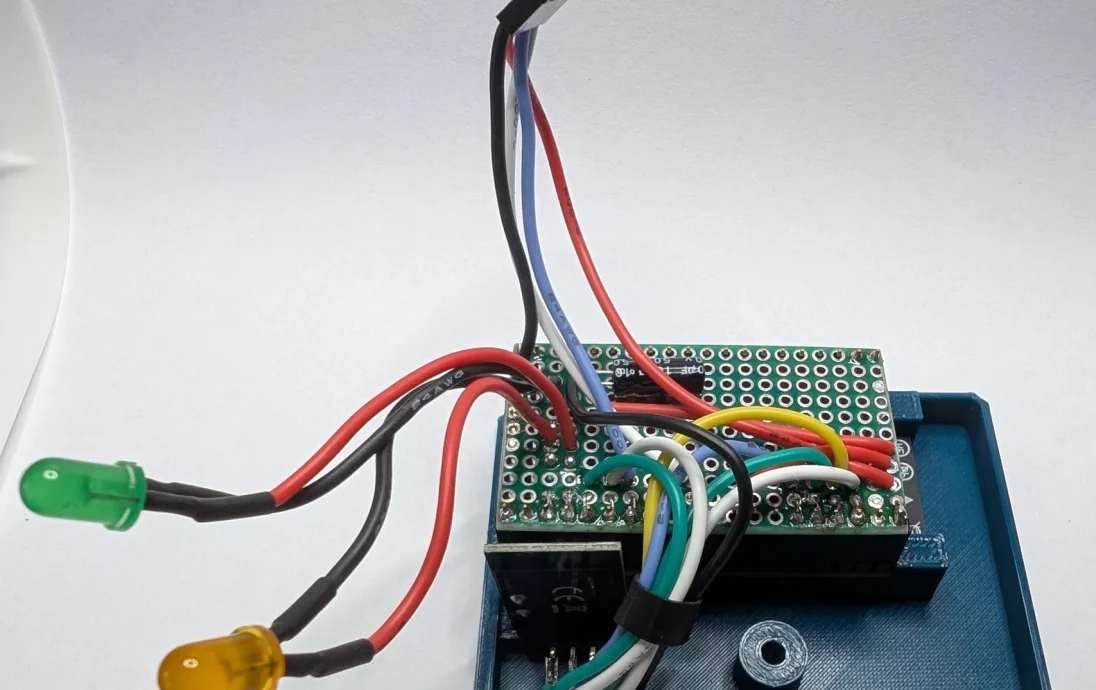

Дополнительно: плата Grid размером с ESP и два разъема для подключения ESP.

1 винт M3x10 мм или длиннее для крепления основания и крышки

1x термофиксирующая вставка M3

Дополнительно: 2 винта M2x3-4 мм для крепления дисплея или немного клея.

Размеры

Длина: 75 мм

Ширина: 56 мм

Высота: 45 мм

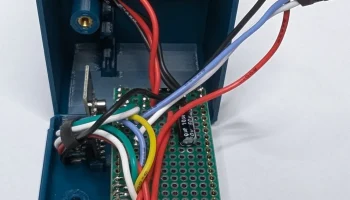

Я оставил достаточно места внутри корпуса, чтобы использовать ESP с контактами/гнездом и еще одну плату для пайки.

Печать

Материал: PETG (Prusament PETG Ocean Blue)

Сопло: 0,4 мм

Высота слоя: 0,2 мм

Периметры: 2

Я добавил локальные модификаторы для основного крепления винта М3, чтобы добавить 4 периметра.

Заполнение: 15% гироид

Поддерживает: включить автоматическую поддержку дерева.

Ориентация: Распечатайте обложку в перевернутом виде.
