ESP32-WROOM-32U Ремикс корпуса для экрана........

Я нашел здесь кейс, который мне очень понравился (от @loiseaucreatif). Это отличный дизайн, но я хотел куда-нибудь поставить 2,25-дюймовый экран (DIYUSER TFT LCD ST7789 76*284), который я купил для своего ESP32-WROOM-32U.

Я никогда раньше не использовал программное обеспечение CAD, так что это моя первая попытка сделать ремикс и первый раз, когда я использую FreeCAD. Я запутался и перекрутил все это всего несколько (сотню) раз, прежде чем придумал что-то полупрезентабельное.

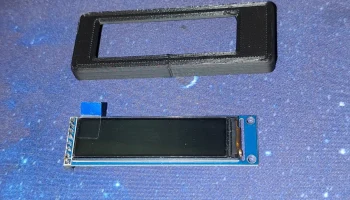

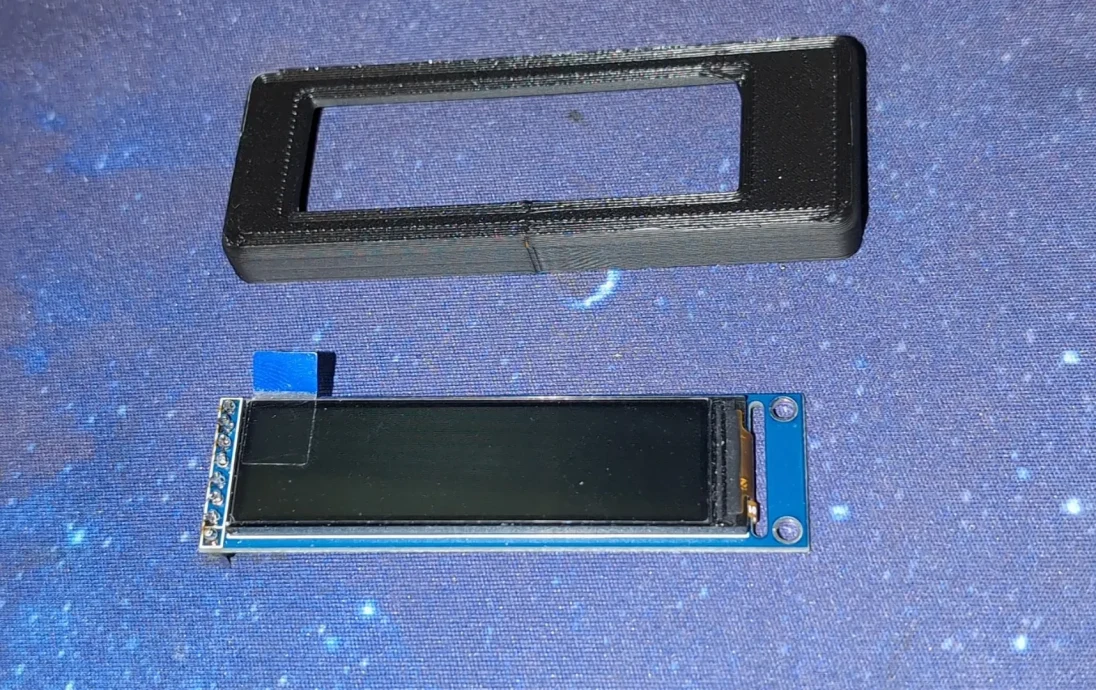

Я добавил подставку для экрана с монтажным отверстием для крепления к основанию и кожух для экрана вверху.

Я также добавил немного места для прокладки 8 проводов, которые использует этот экран, внутри корпуса, и отверстие для их вывода наружу корпуса, чтобы дотянуться до задней части экрана.

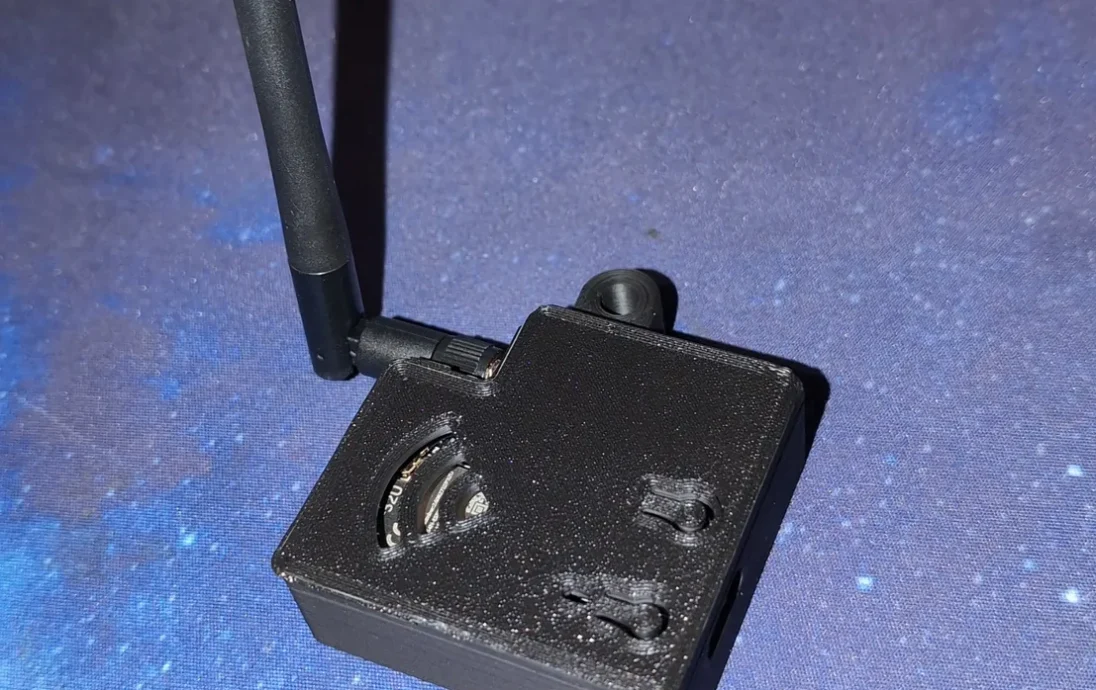

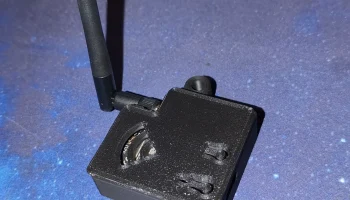

Я подправил отверстие USB, так как мой кабель был слишком толстым для существующего отверстия, поэтому он постоянно выскакивал.

Я скопировал варианты лицензии, выбранные loiseaucreatif, чтобы убедиться, что этот ремикс соответствует их пожеланиям к исходной модели.

Если вы поделитесь этим или сделаете ремикс, пожалуйста, укажите автора модели, на которой я ее основал.

На данный момент я опубликовал несколько фотографий проекта, но еще не закончил подключение экрана, поэтому этот фрагмент отсутствует. Я все еще решаю, хочу ли я добавить розетку сзади экрана и вилку к проводам, чтобы можно было снимать экран по своему желанию, или, может быть, я просто припаю все это на место и буду надеяться на лучшее.

Я напечатал это, используя PLA, сопло 0,4 мм.

Для подставки я установил заполнение на 50%. Я пробовал на 20%, но кронштейн экрана оказался немного хрупким.

Учитывая небольшие пропорции некоторых элементов, я решил, что лучше всего напечатать подставку так, чтобы верхняя часть рамы лежала ��а кровати (то есть перевернутой, с рычагом вверх) с опорами для деревьев (ветви 3 мм, ствол 20 мм, угол диаметром 7 градусов).

Крышка экрана довольно тонкая, поэтому я использовал края для приклеивания пластины, чтобы она не деформировалась во время печати.

Я использую текстурированную пластину, поэтому качество поверхности частично зависит от нее.
