Корпус WLED ESP32

Arduino и пр.

Источник:

www.printables.com

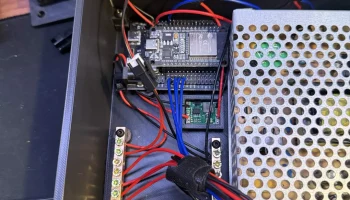

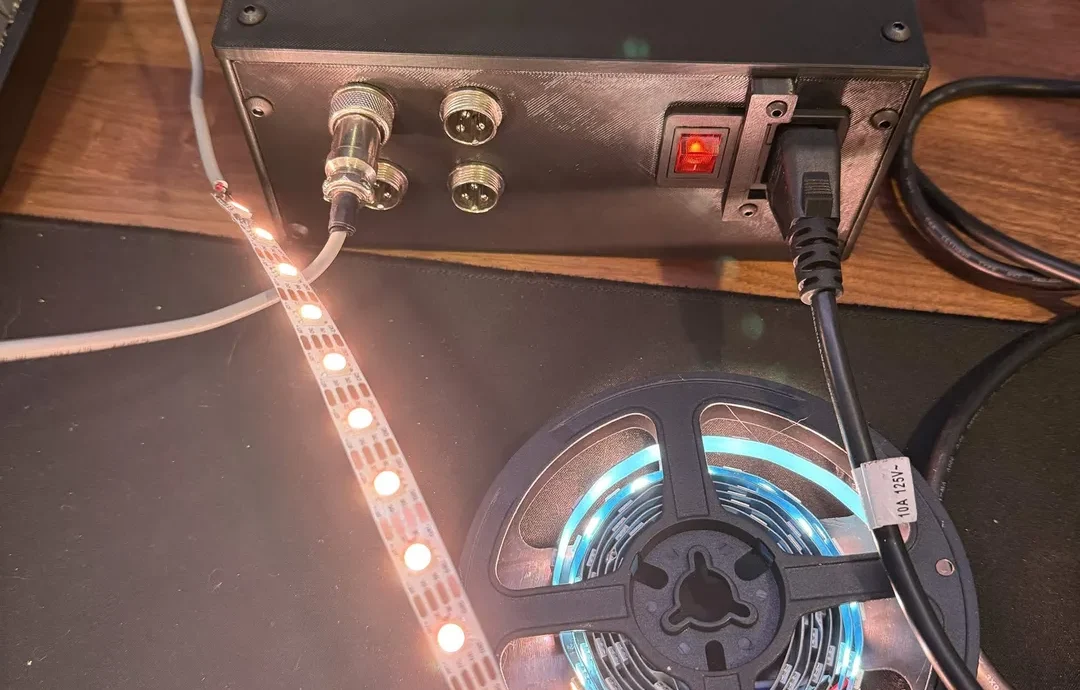

Это футляр, в котором будет храниться все необходимое для питания ваших светодиодных фонарей (или чего-либо еще, для чего требуется esp32), и все будет храниться в одном аккуратном футляре.

Многие из частей — это то, что у меня было, я включу ссылки на то, что я использовал внизу, но это не значит, что нет лучших вариантов, например. выключатель питания и вилка не имеют отверстий для винтов, поэтому мне пришлось изготовить кронштейн, чтобы удерживать их. Корпус определенно можно оптимизировать, чтобы он стал меньше, аккуратнее, использовал меньше оборудования и т. д., но он выполняет свою работу так, как я.

ПОЖАЛУЙСТА, ПРОВЕРЬТЕ ОЖИДАЕМОЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ И УБЕДИТЕСЬ, ЧТО ВАШИ ПРОВОДА ДОСТАТОЧНО ТОЛЩИНЫ ДЛЯ ЭТОГО.

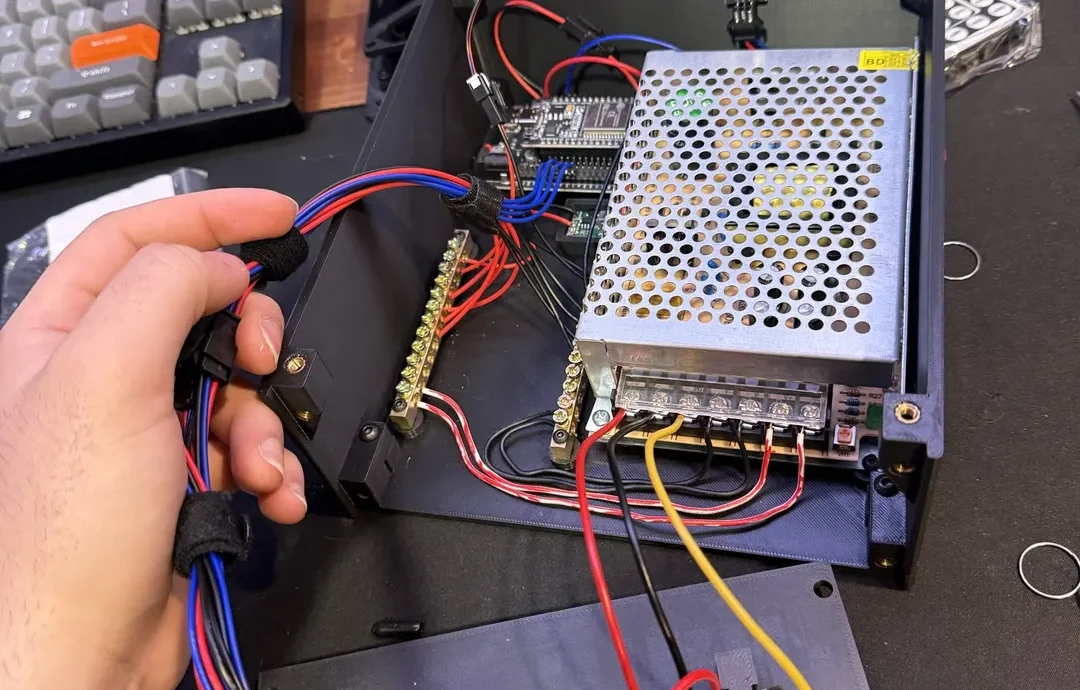

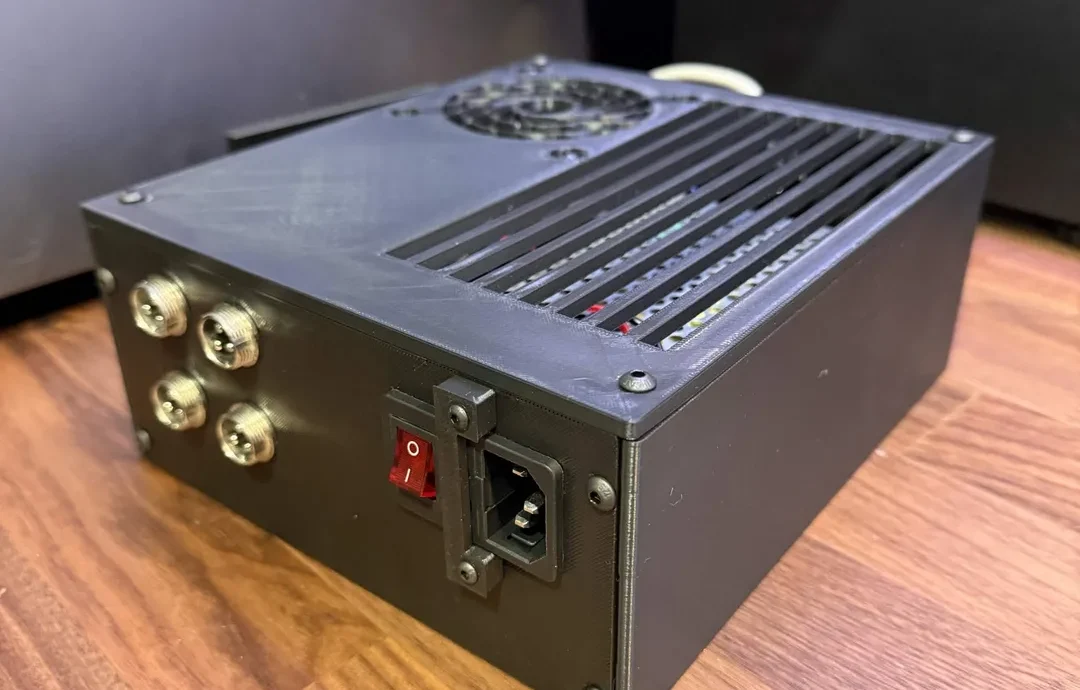

Размеры

210 мм х 188 мм х 81 мм

Был разработан для следующего:

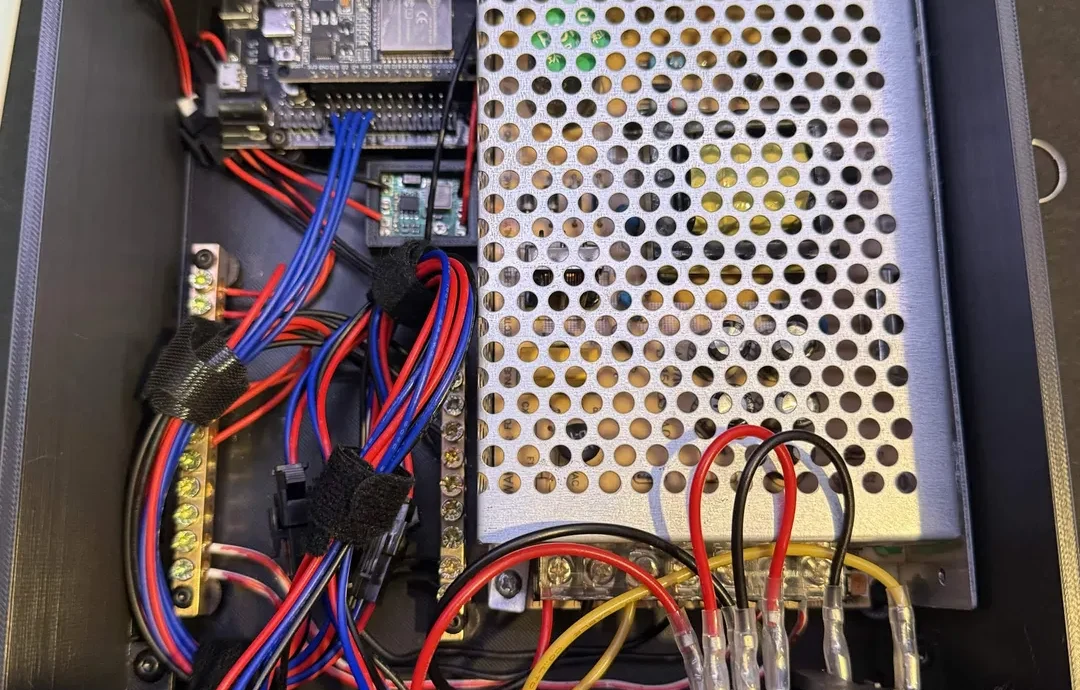

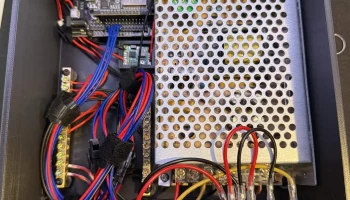

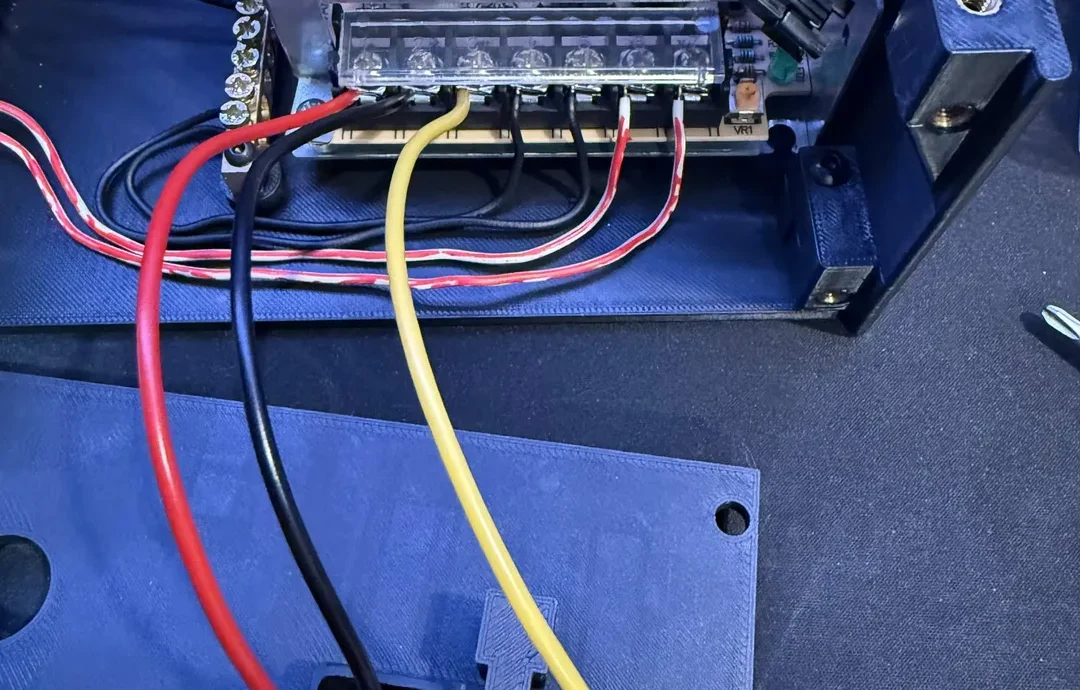

Блок питания (я использую блок 12 В, 10 А, большинство блоков на 10 А и 15 А, как правило, имеют одинаковый размер)

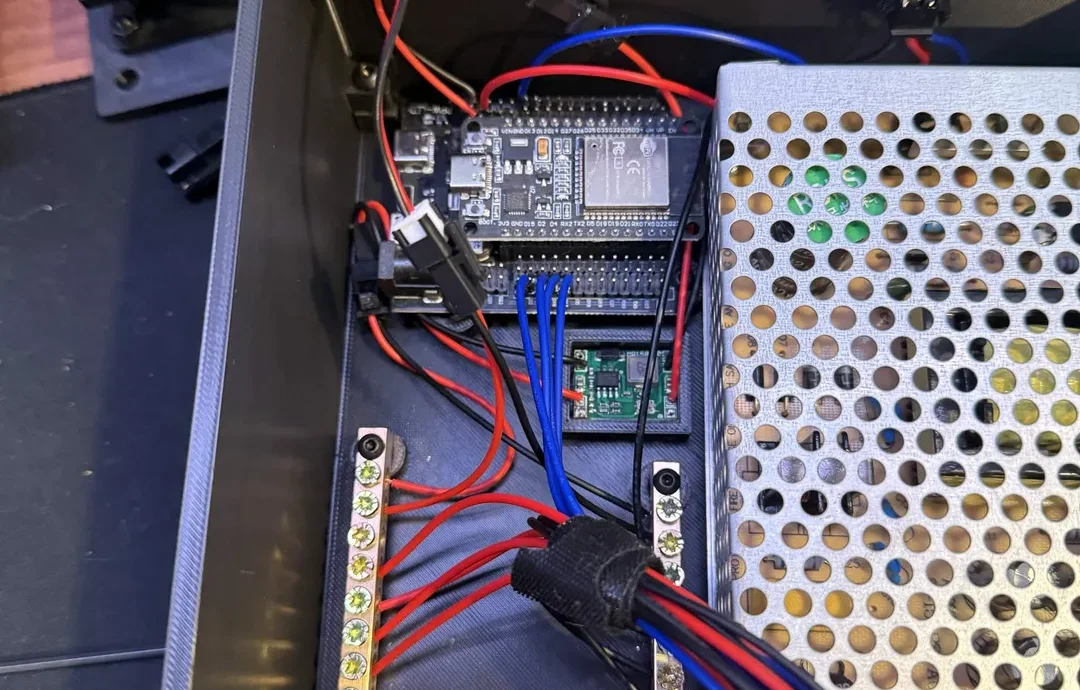

30-контактный ESP32 (с коммутационной платой)

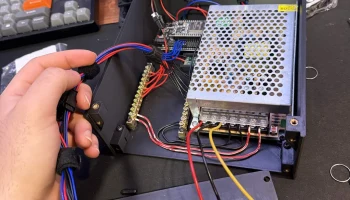

12-винтовая клеммная колодка x2

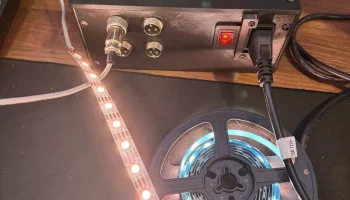

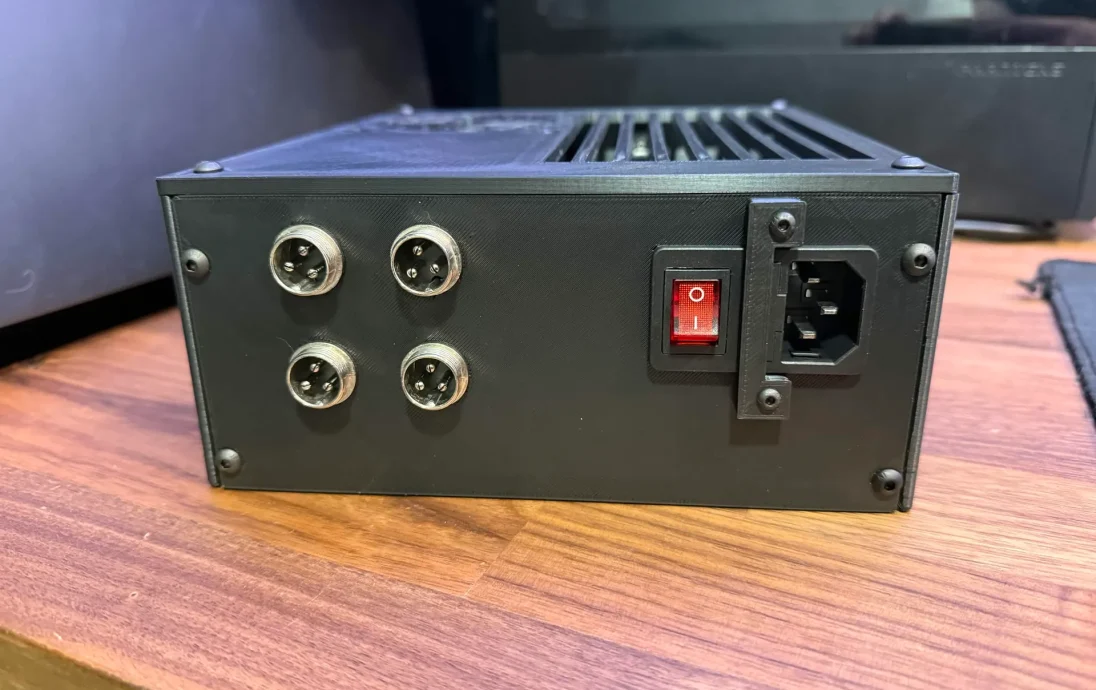

Разъемы GX-16 x4

Розетка C14 с предохранителем и выключателем

Вентилятор 80x25 мм — опционально

Понижающий преобразователь 3,3 В (MP1584) — опционально

ИК-датчик KY-022 — опционально

ИК-пульт дистанционного управления

Требуется оборудование

Резьбовые вставки M3 x12 (все компоненты прикреплены к нижней части и кронштейну гнезда)

Резьбовые вставки M4 x12 (все винты корпуса)

Винты M3x8 x6 (ESP32 и блок питания)

Винты M3x16 x6 (клеммные колодки и кронштейн гнезда)

Винты M4x16 x4 (винты от стены к полу)

Винты M4x8 x8 (все остальные винты корпуса)

Если вы используете ИК-датчик

Винты M2x8 x2

Гайка M2 x2

Если вы используете вентилятор

Винт M4 и гайка x2

Настройки печати

Я напечатал все это с заполнением PLA+ 5 %, и при 5 % все получилось хорошо, но немного ненадежно. Я рекомендую не менее 15% для лицевой панели, поскольку для вставления и выключения разъема питания может потребоваться некоторое усилие. Необходимы опоры для стены, всего за 4 монтажных ушка внизу.

Рекомендации и примечания

Постарайтесь везде использовать jst-коннекторы, чтобы было немного аккуратнее и проще в работе.

Резьбовые вставки для коммутационной панели располож��ны не идеально, но достаточно близко, чтобы можно было вкрутить 2 или 3 винта, чего более чем достаточно.

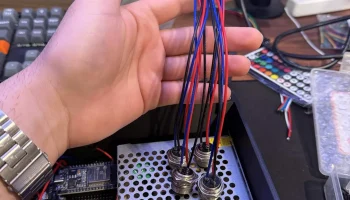

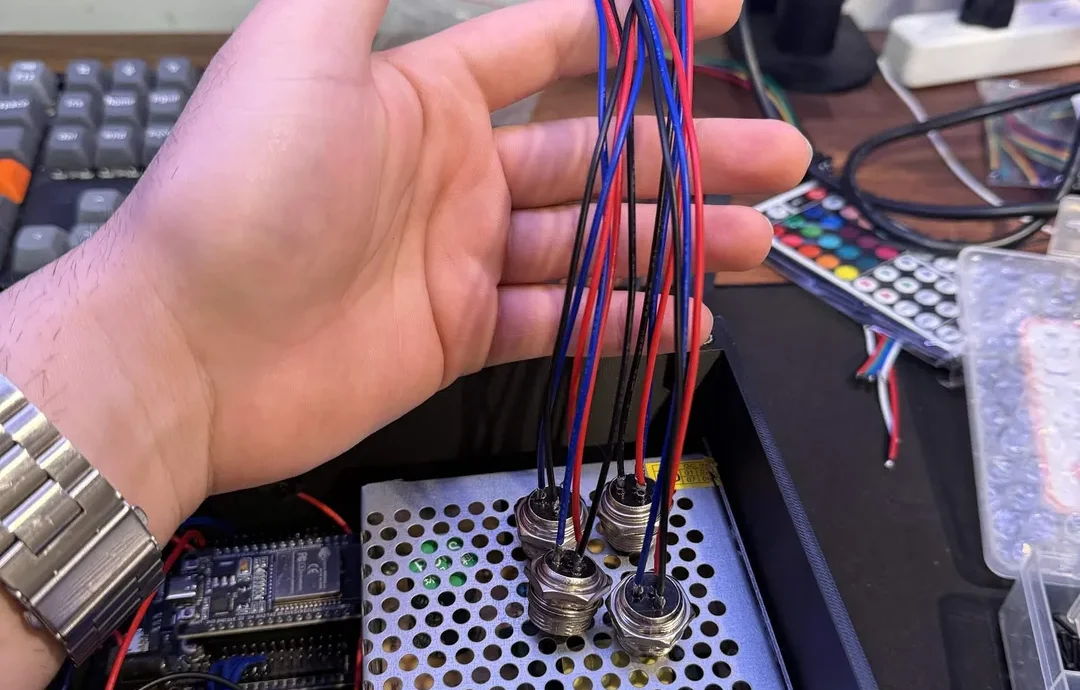

Разъемы GX16 достаточно короткие, чтобы гайка едва навинчивалась, поэтому я рекомендую снять маленькое кольцо, которое идет в комплекте, чтобы оно подошло, и оно также лучше держится.

ИК-датчик был добавлен в последнюю минуту, поэтому его размещение может оказаться не идеальным для вас, поэтому дважды проверьте его для вашей установки.

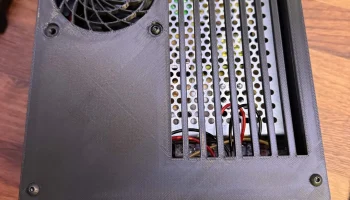

Вентилятор

Я использовал дешевый вентилятор, и он громкий. Если для вас это важно, я бы порекомендовал что-нибудь потише (например, Noctua NF-A8 ULN).

Вентилятор не является обязательным, но рекомендуется, поскольку блок питания не будет находиться на открытом воздухе. Считайте это обязательным, если потребляемая мощность вашего блока превышает 50%.

Я использовал вентилятор 80x25 мм.

WLED работает с вентиляторами ШИМ, я их не использовал, но оно того стоит, если вы беспокоитесь о шуме.

В моей розетке нет отверстий для винтов, поэтому мне пришлось использовать кронштейн. Если у вас есть отверстия для винтов, то кронштейн вам не понадобится (хотя я не уверен, совпадут ли отверстия).

Понижающий преобразователь не нужен, если у вас блок питания на 5 В.

Ссылка на файл TinkerCAD, если вы хотите внести изменения.
https://www.tinkercad.com/things/9tX8SljUICV-wled-case-v2

Ссылки на то, что я использовал

БП — (https://www.amazon.ca/dp/B00FEYHNIE?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_9)

ESP32 — (https://www.aliexpress.com/item/1005005704190069.html)

Коммутационная плата — (https://www.aliexpress.com/item/1005007464906653.html)

Клеммная колодка (https://www.aliexpress.com/item/1005006185265831.html) — 12 отверстий

Розетка C14 — (https://www.aliexpress.com/item/1005008209038658.html)

GX16 — (https://www.aliexpress.com/item/1005008859055554.html)

Бак-конвертер — (https://www.aliexpress.com/item/1005006365918330.html)

Вентилятор — (https://www.aliexpress.com/item/1005006306536871.html) — 80х25мм

Решетка вентилятора, которую я получил от
