Введение

Этот проект представляет собой адаптацию работы Джеймса Кларка, представленной на Instructables: https://www.instructables.com/Wooden-Bluetooth-Remote-for-Lego-Duplo-Train/

Я ценю и благодарю его за прекрасную идею, которая вдохновила этот проект.

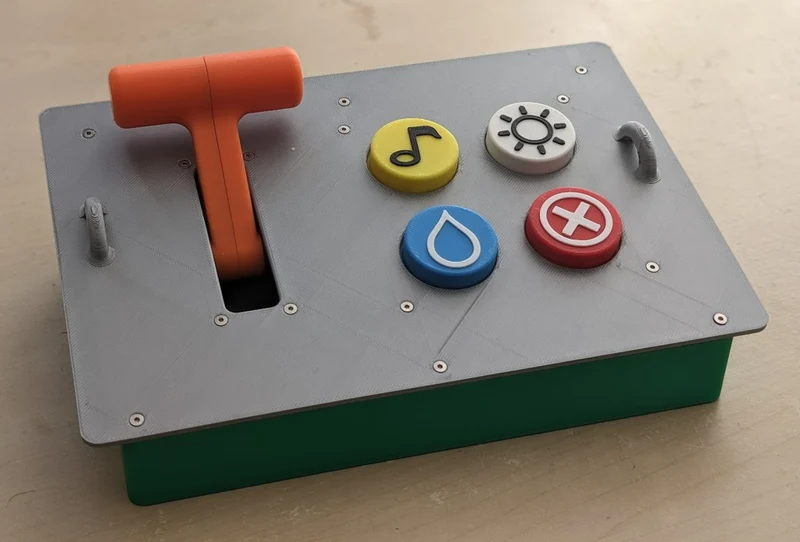

Пульт дистанционного управления поездом Lego Duplo — это фантастический способ пользоваться поездом Lego Duplo и получать от него удовольствие.

Пользовательский раздел

Шаг 1:

Электроника и дополнительные детали, необходимые для этого проекта:

1x ESP32 с держателем батареи 18650 (ESP-Wroom-ESP32, НЕ ESPWROOM-02) https://www.walmart.com/ip/ESP32-WiFi-Bluetooth-Development-Board-Small-IoT-Device-Compatible-With-18650-Battery-For-Programming-Projects-Wireless-Communication-Module/5627060020

4 тактильные кнопки 12x12x7,3 мм https://www.amazon.com/TWTADE-Momentary-Tactile-Button-12x12x12mm/dp/B07CG7VTGD/ref=sr_1_5

1x потенциометр 10 кОм https://www.amazon.com/HiLetgo-Single-Joint-Potentiometer-Variable-Resistors/dp/B00MCK7JMS/ref=sr_1_1_sspa

Набор электрических проводов https://www.amazon.com/StrivedayTM-Flexible-Silicone-electronic-electrics/dp/B01LH1FYR4/ref=sr_1_1_sspa

18 плавких гаек м2 диаметром 3,5 мм (3,2 также подойдут) https://www.amazon.com/WALENI-Knurled-Injection-Embedment-Insertion/dp/B0CC8BZHZL/ref=sr_1_5?th=1

Винты с потайной головкой 18 м2 x 6 мм https://www.amazon.com/Hilitchi-210-Piece-Metric-Countersunk-Assortment/dp/B06Y3M62Z8/ref=sr_1_6

1 выключатель питания https://www.amazon.de/dp/B08CY41YT5?ref=ppx_yo2ov_dt_b_product_details&th=1

размеры переключателей питания различаются… поэтому вам может потребоваться обновить STL корпуса до нужного размера. Заказывал такие в Германии отверстие в корпусе STL 12*19 мм.

Другое:

Немного клея для ручки газа (по желанию).

Небольшой кусок картона (по желанию).

Немного термоусадочной трубки (рекомендуется)

Нить:

Я использовал PLA 8 разных цветов:

Зелень для жилья,
Серебряная верхняя пластина,
Красный для кнопки «Стоп» (с белым),
Синий для кнопки пара/воды (с белым)
Желтый для кнопки звукового сигнала/музыки (с черным),
Белый для кнопки Light (с черным)
Черный для держателей (кнопок и держателя рычага газа),
Оранжевый для рычага дроссельной заслонки.

Кроме того, вам необходимо:

паяльник с припоем,
правиль��ая отвертка для винтов м2
некоторые инструменты для разрезания кабелей и снятия изоляции с кабелей.

Шаг 2:

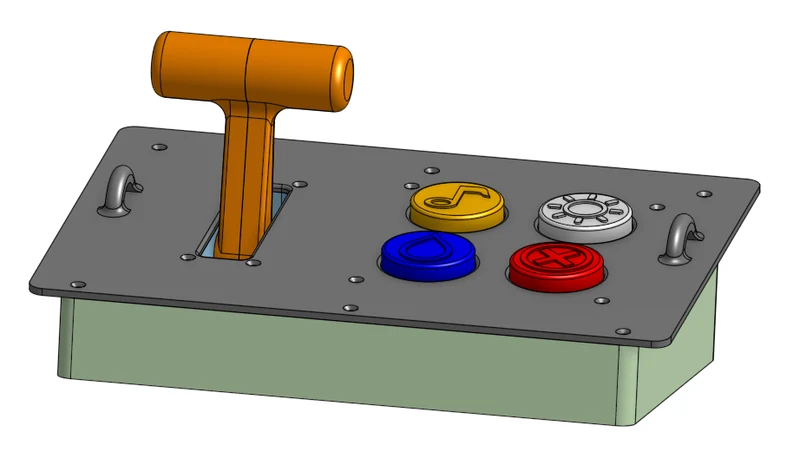

3D-печать всех частей

Распечатайте все детали в цвете по вашему выбору.

Обратите внимание, что ручку газа необходимо распечатать дважды, а все остальные детали — только один раз.

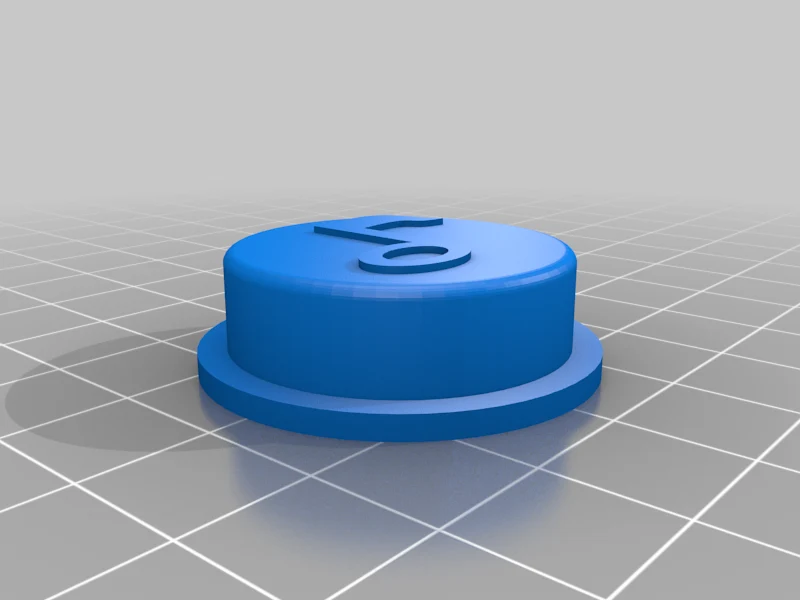

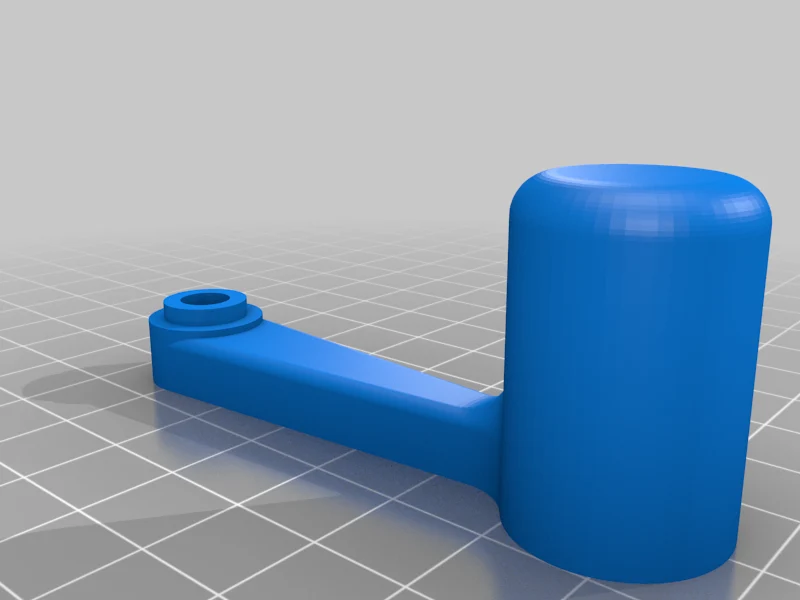

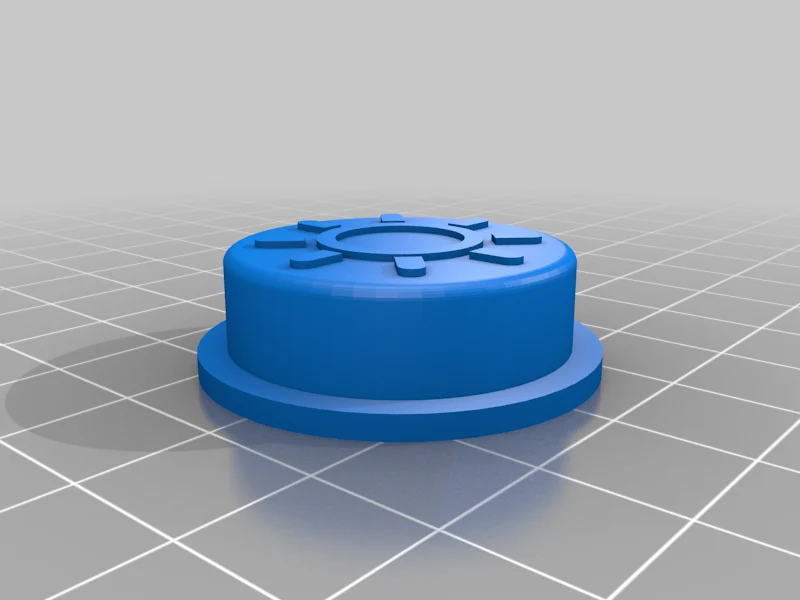

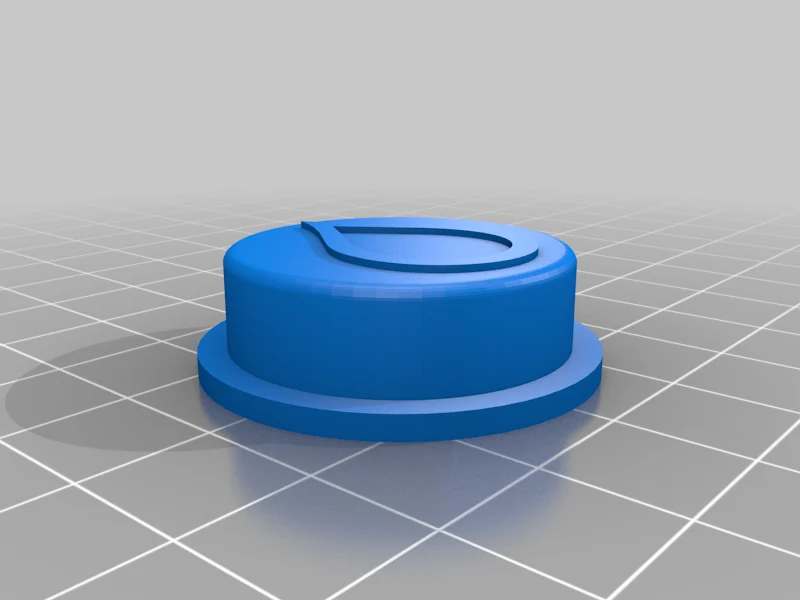

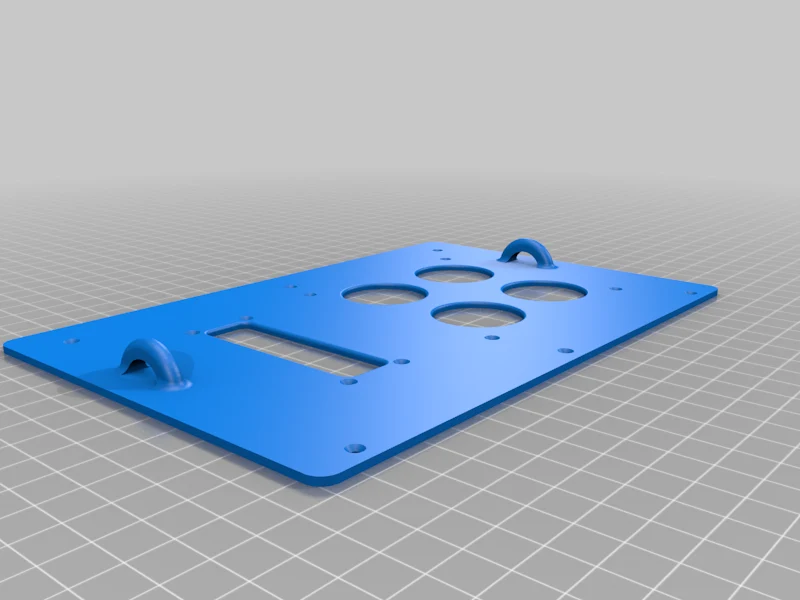

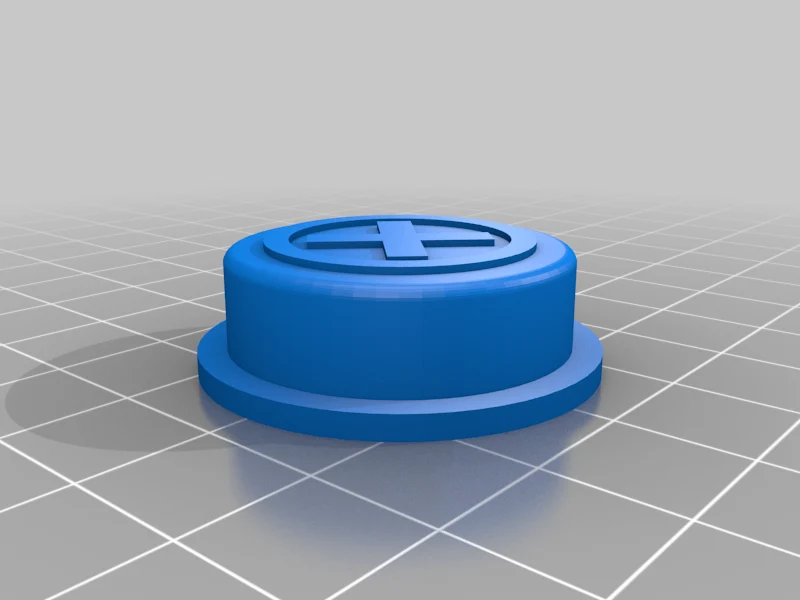

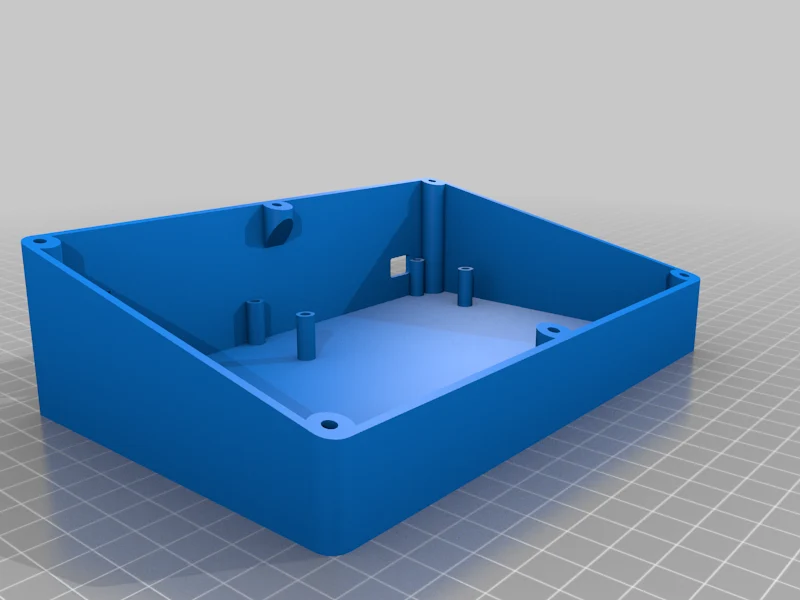

Все части

Шаг 3:

Пайка электроники
Земля для пайки:

Вам понадобится 5 соединений заземления: 4 для кнопок и 1 для потенциометра. Найдите контакт заземления на плате ESP32 и припаяйте к нему небольшой кабель длиной около 5-10 см. Подключите другой конец этого кабеля к куску перфорированной платы, куда вы припаяете еще 5 кабелей, каждый длиной около 10-20 см.

(Другим решением было бы последовательное подключение заземляющего кабеля: ESP32 GND -> потенциометр GND -> кнопка 1 GND -> кнопка 2 GND и так далее.)

ИЗОБРАЖЕНИЕ ПАЙКА Выключатель питания

Жгут проводов GND

Земля к ESP32

Припой GPIO

Припаяйте 6 кабелей, каждый длиной примерно 15-25 см, к следующим контактам ESP32:

Контакт 25: кнопка 1 (желтая).

Контакт 26: Кнопка 2 (белая).

Контакт 27: кнопка 3 (синяя).

Контакт 14: Кнопка 4 (красный)

Контакт 15: данные потенциометра (зеленый)

VCC: потенциометр + (красный)

… и соедините их

*Я подобрала цвета кнопок для наглядности, но вы можете использовать любые цвета, которые вам нравят��я.

Кнопки и Поти

пайка GPIO

Выключатель питания:

Перед пайкой важно либо прикрепить выключатель питания непосредственно к напечатанному на 3D-принтере корпусу, либо использовать наконечники, подходящие к выключателю питания.

Выключатель питания: на боковой стороне платы ESP32 имеется выключатель питания. Чтобы обойти его, вам нужно припаять новый выключатель питания к левому контакту (ON) и среднему контакту. Обязательно оставьте переключатель на плате в выключенном положении. Длины кабеля около 25 см будет достаточно.

выключатель питания

Выключатель питания, пайка
