Тупая удаленная автоматизация

Электроника

Источник:

www.printables.com

Моя новая моторизованная штора поставляется с простым радиочастотным пультом дистанционного управления. Вам придется вручную нажимать кнопки, чтобы закрыть или открыть.

Жалюзи очень полезны для предотвращения распространения тепла внутри дома в летнее время. Я искал решение, позволяющее автоматически закрывать его при повышении температуры. И я придумал это низкотехнологичное, но очень удовлетворительное решение: устройство, которое физически нажимает кнопки, когда это необходимо.

Я не ожидаю, что кто-нибудь сможет повторно использовать мой проект в его нынешнем виде, поскольку он был разработан специально для моего пульта. Но я надеюсь, что это вдохновит кого-то из вас :)

Что внутри?
НОАК
один сервопривод MG90
один внешний USB-адаптер питания 5 В
четыре магнита 5х1 мм.

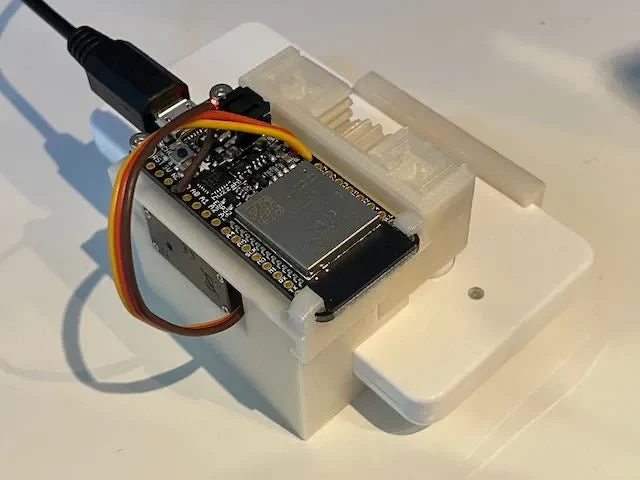

одна перьевая доска Adafruit ESP32 и три провода

Как это работает?

Механическая схема

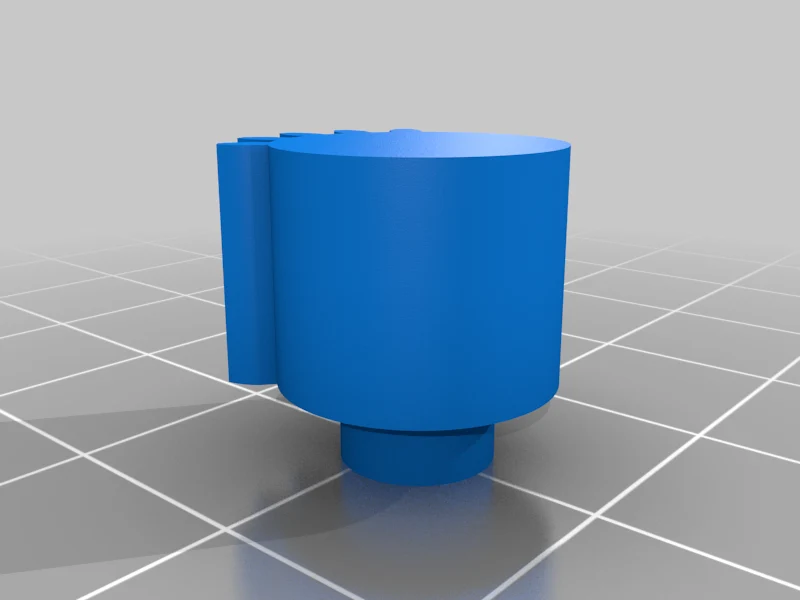

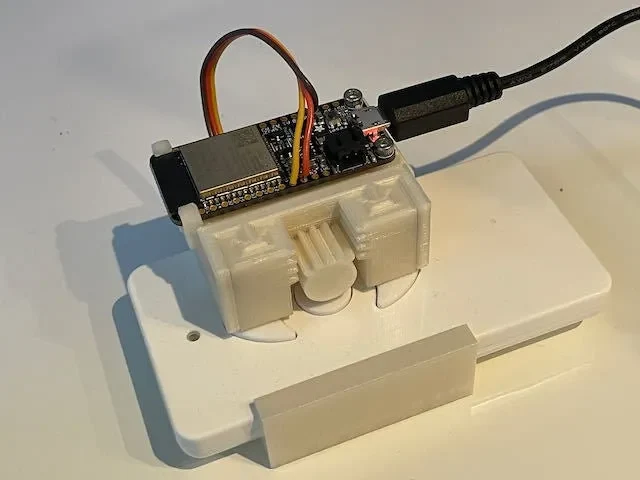

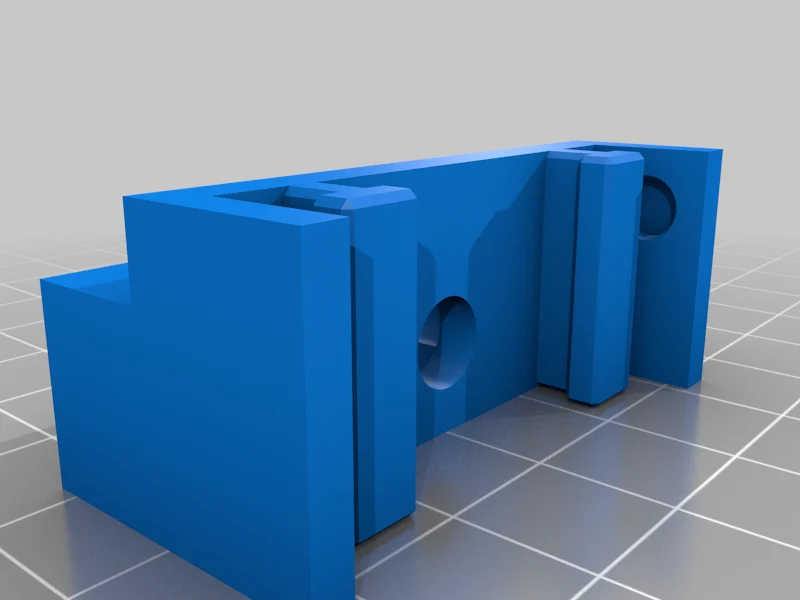

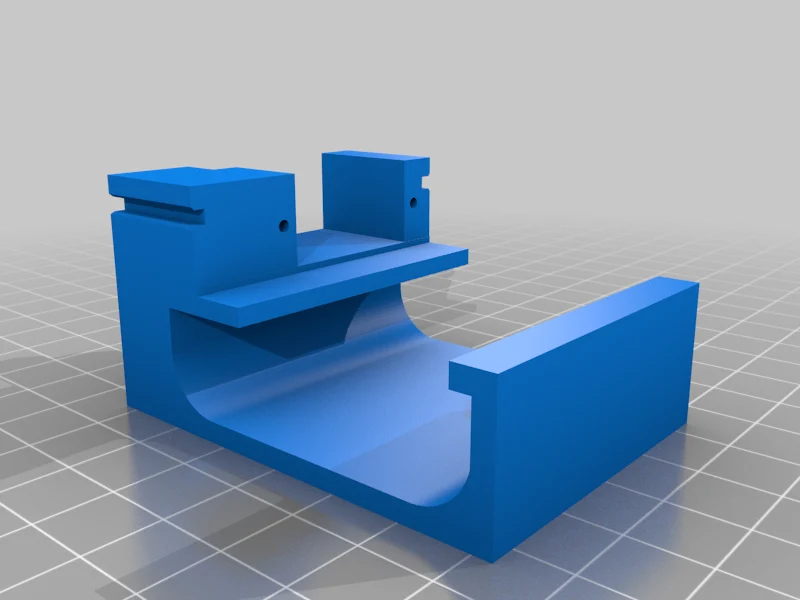

Сервопривод встроен в корпус servoBox. Он заставляет центральную шестерню ненадолго повернуть на 60 градусов влево или вправо от нейтрального положения на 90° и немедленно вернуться на место.

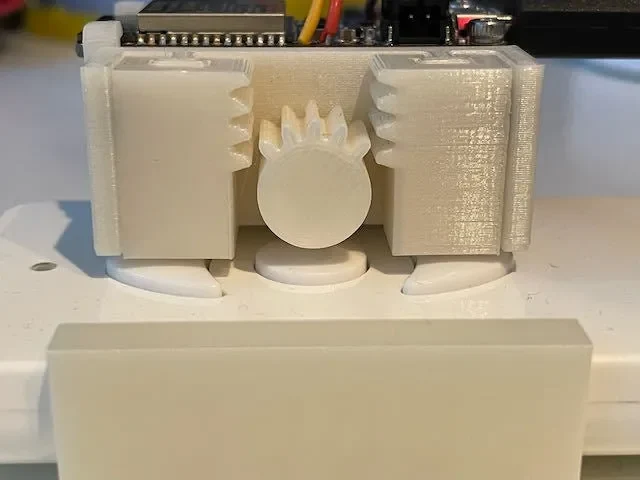

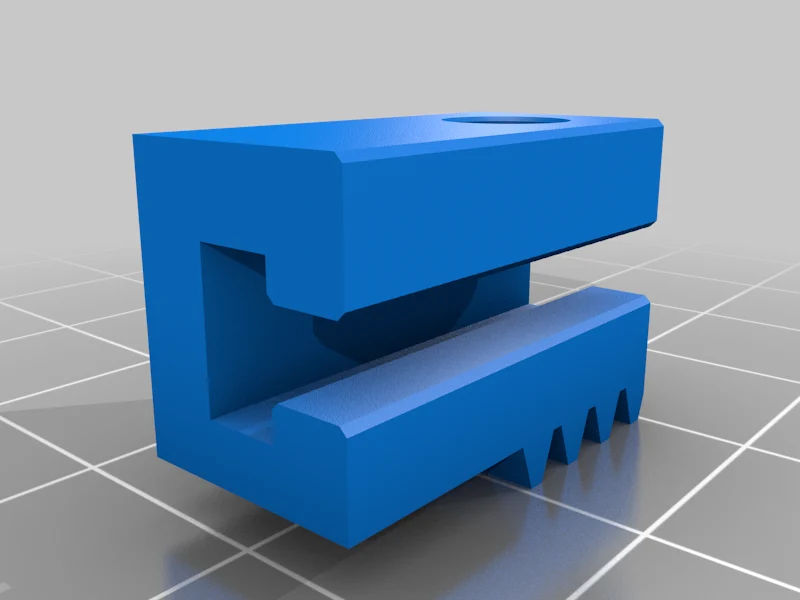

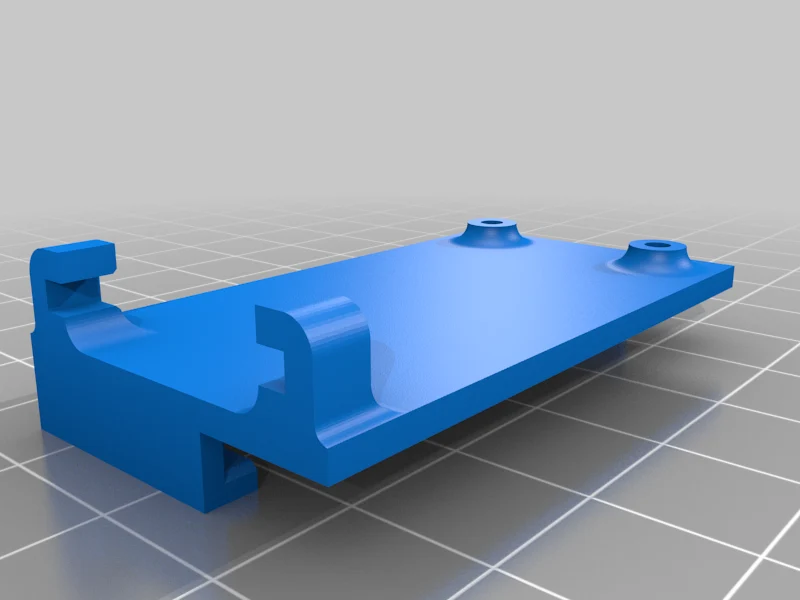

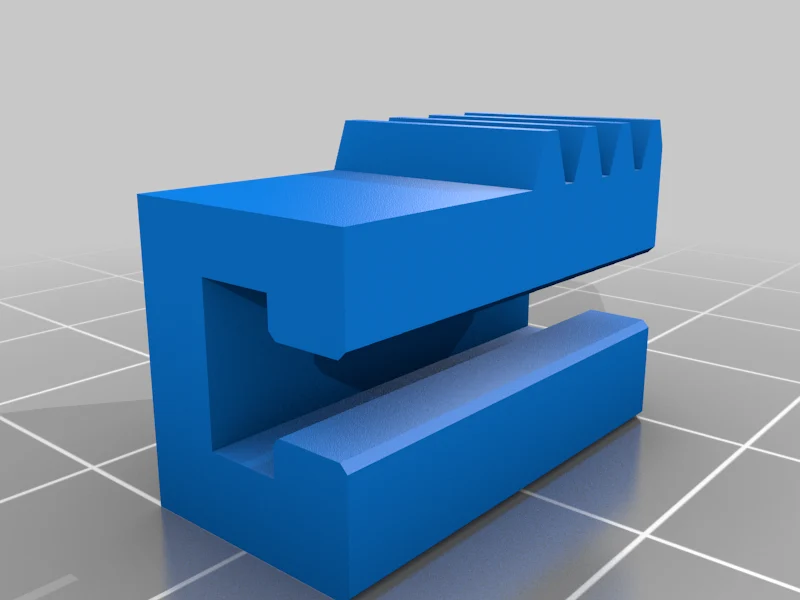

Когда центра��ьный механизм вращается, он нажимает вниз одну из двух «толкателей», чтобы нажать кнопки пульта дистанционного управления. Магниты приклеены к рамке и кнопкам так, что, когда центральный механизм возвращается в нейтральное положение, кнопки остаются вверху и не падают обратно на кнопку.

Таким образом, толкатели всегда находятся вверху, готовые к толканию, потому что они притягиваются и соединяются с рамой; только временно отключается от своего родственного магнита при нажатии вниз.

Автоматизация

Я использую платформу io.adafruit и IFTTT.

Программа Arduino на плате ESP32 подключается к платформе io.adafruit. Он постоянно ожидает, что значение «0» будет нажимать кнопку «закрыть жалюзи», или значение «1» — нажать кнопку «открыть жалюзи» на пульте дистанционного управления.

Я использую три персонализированных апплета IFTTT:

каждый раз, когда дома восходит солнце, отправляйте «1» в мою программу io.adafruit (вызывает нажатие кнопки «открыть шторку» на моем устройстве)
каждый раз, когда дома садится солнце, отправляй в мою программу «0» (ты понял)

каждый раз, когда температура в моем саду достигает 25° по Цельсию, отправляйте в мою программу «0» (таким образом я буду уверен, что жалюзи закроются до того, как окна начнут действовать как духовка).

Это работает?

Да. Как прелесть. Невозможно быть счастливее.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:
