Ножная педаль управления мультимедиа Bluetooth AV........

Введение

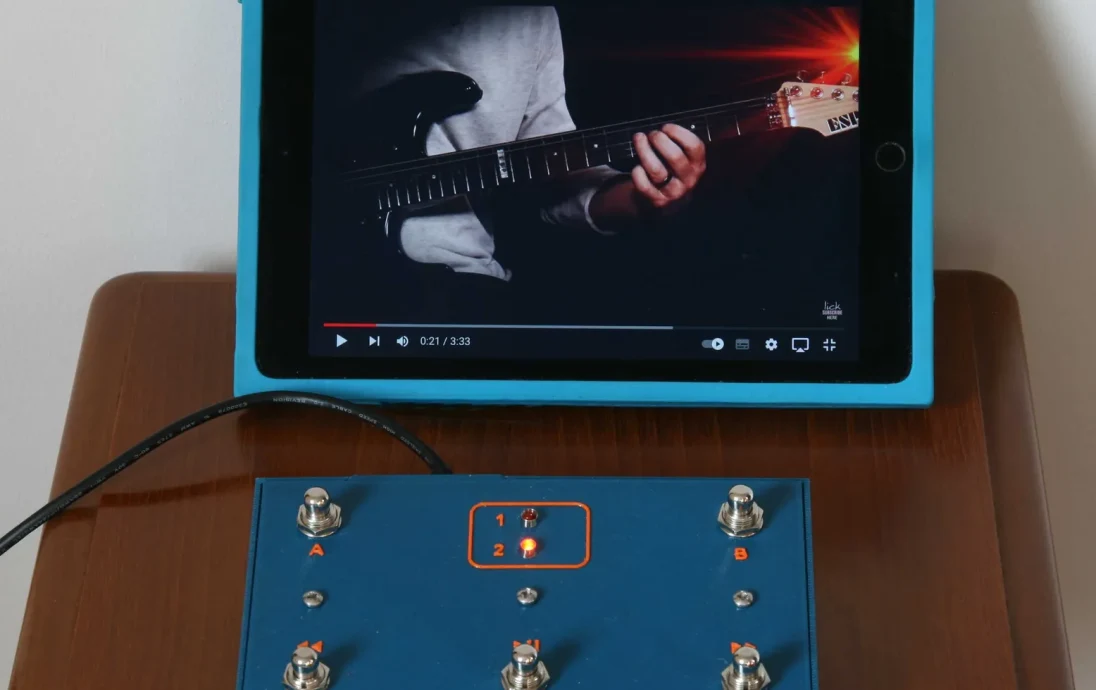

Я использую свой iPad для просмотра онлайн-видеоуроков игры на гитаре, где мне постоянно приходится ставить на паузу или перематывать последние несколько секунд видео. Я расстраивался, так как продолжал случайно нажимать на временную шкалу вместо нужного мне элемента управления видео, и в итоге потерял свое место в видео. Я решил сделать ножную педаль для управления воспроизведением видео.

Общее описание

В ножной педали используется недорогой микроконтроллер ESP32 DEVKIT 1 и ножные переключатели для отправки нажатий клавиш клавиатуры через Bluetooth на планшет или компьютер. Он был разработан для управления воспроизведением аудио и видео, но потенциально может использоваться для управления любым приложением, поддерживающим ввод с клавиатуры.

Примечание. ESP32 использует Bluetooth с низким энергопотреблением. Это может не работать со старыми Bluetooth-приемниками. Он отлично работает с моим старым iPad Air2 и моим компьютером с ключом Bluetooth 5. Bluetooth Low Energy появился вместе с Bluetooth 4.0 в декабре 2009 года.

Педаль питается от USB-разъема, однако в корпусе есть место, чтобы ее можно было модифицировать для питания от аккумулятора или источника питания.

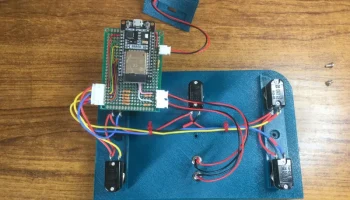

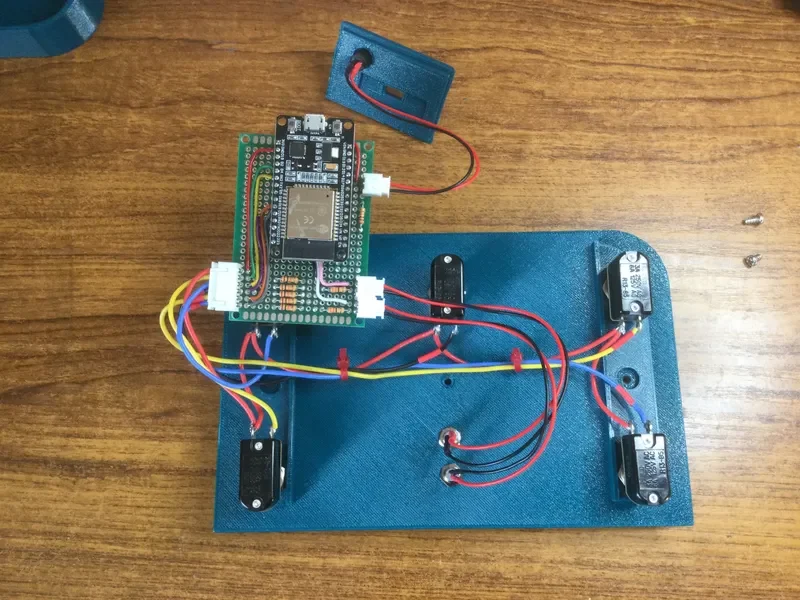

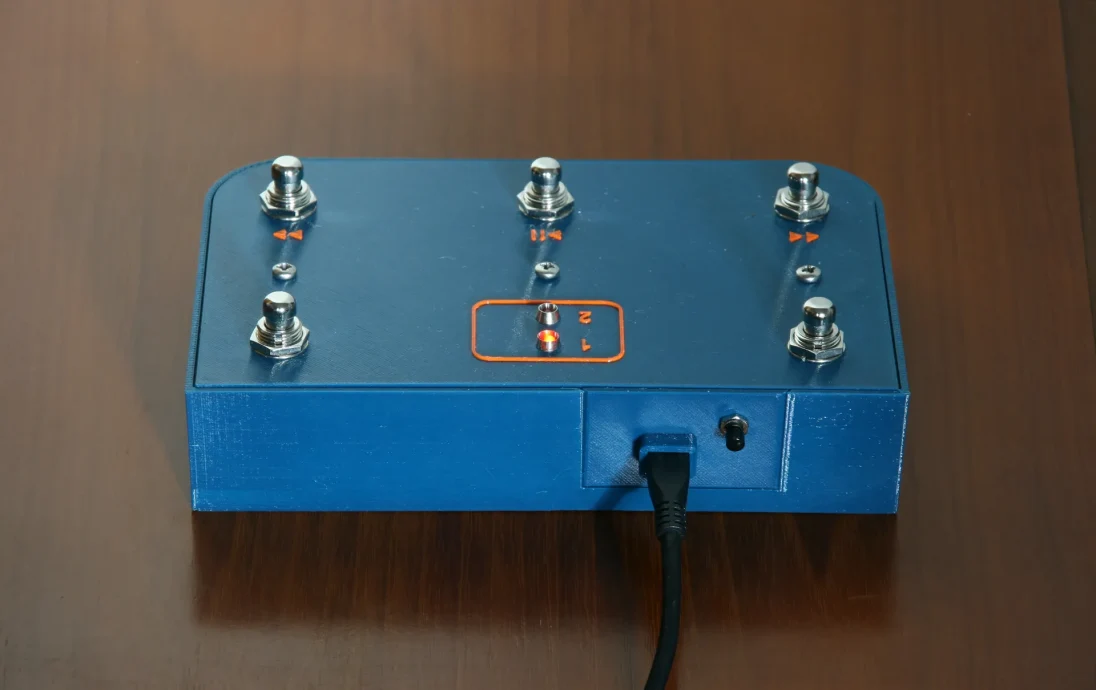

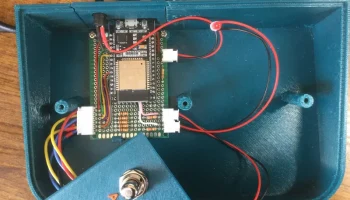

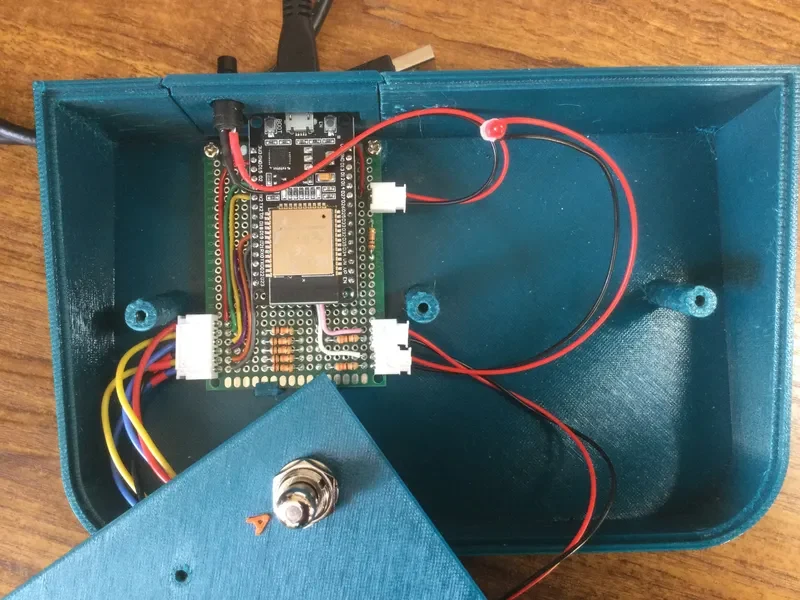

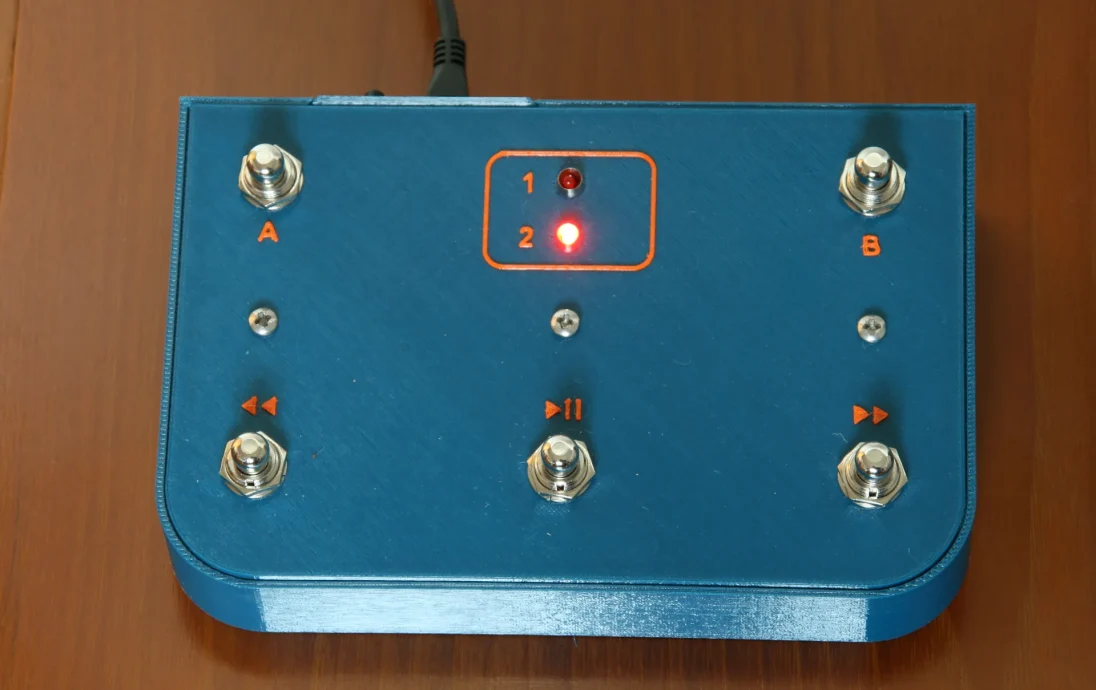

На задней панели есть кнопка, позволяющая изменять функции ножных переключателей, и я настроил программное обеспечение так, чтобы в режиме 1 оно могло управлять видео с YouTube и Licklibrary.com, а в режиме 2 — музыкальным плеером моего iPad. Текущий режим работы индицируется двумя светодиодами на верхней части корпуса. Программное обеспечение также имеет режим 3, который можно активировать для других задач, и его можно легко изменить в программном обеспечении или изменить отправляемые нажатия клавиш. Программное обеспечение настроило ножные переключатели, как показано в следующих таблицах.

В режиме 1 видеоуправления ножные переключатели установлены в положение:

Кнопка педального переключателя отправлена Функция
A < Медленное воспроизведение видео *
B > Ускорить воспроизведение видео *
<< LEFT_ARROW Перейти на 10 секунд назад.
>|| ПРОБЕЛ Воспроизведение / Пауза
>> RIGHT_ARROW Перейти вперед на 10 секунд.

* Функции замедления и ускорения воспроизведения видео не работают с видеоплеером licklibary.com.

Примечание. На планшете или мобильном устройстве эти функции могут работать только в полноэкранном режиме, и вам, возможно, придется запросить сайт YouTube для настольных компьютеров или даже мобильный сайт, чтобы получить видеоплеер с необходимыми элементами управления в нижней части экрана. Я не знаю, как YouTube выбирает видеоплеер, поэтому вам, возможно, придется попробовать сайты для мобильных устройств и компьютеров и посмотреть, какой из них работает.

В режиме 2 воспроизведения звука ножные переключатели установлены в следующие положения:

Кнопка педального переключателя отправлена Функция
A KEY_MEDIA_VOLUME_DOWN Уменьшить громкость звука
B KEY_MEDIA_VOLUME_UP увеличить громкость звука
<< KEY_MEDIA_PREVIOUS_TRACK Перейти к предыдущему треку
>|| KEY_MEDIA_PLAY_PAUSE Воспроизведение/пауза
>> KEY_MEDIA_NEXT_TRACK Перейти к следующему треку

Требуемые материалы

Для сборки ножной педали вам потребуются следующие компоненты:

1 x ESP32 DEVKIT1 https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=302_312&products_id=3491
5 ножных переключателей мгновенного действия https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=116_128&products_id=3060
2 x 15-контактных однорядных разъема заголовка https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=225_230&products_id=2879
Держатели светодиодов 2 x 3 мм https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=172_239&products_id=1816
2 красных светодиода 3 мм https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=172_176&products_id=1338
1 кнопочный переключатель мгновенного действия https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=116_129_131&products_id=893
1 перфорированная плита из стекловолокна размером 50 x 70 мм https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=238_244&products_id=2527
Резисторы 6 x 10 КОм https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=83_84_85&products_id=456
Резисторы 2 x 330R https://www.bitsboxuk.com/index.php?main_page=product_info&cPath=83_84_85&products_id=439

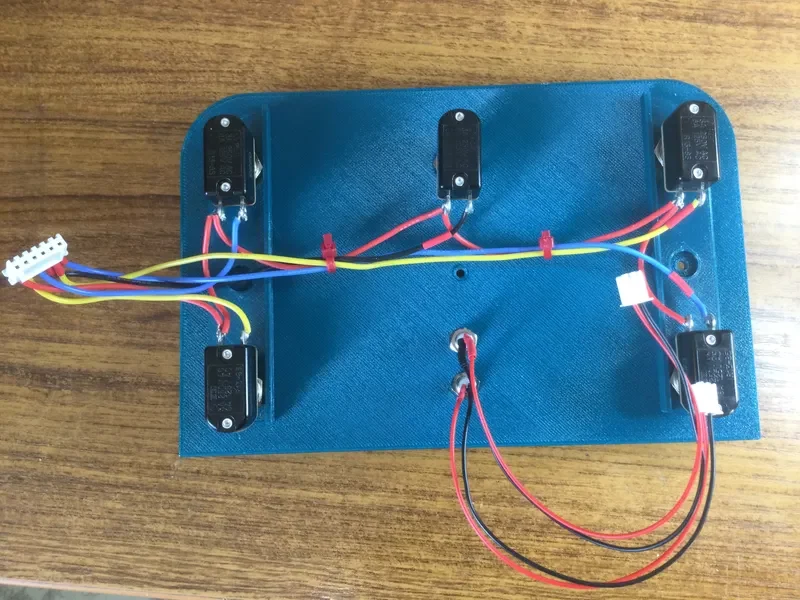

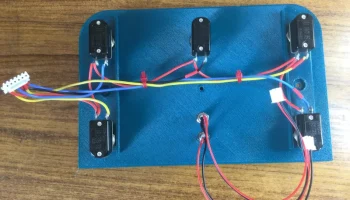

Одножильный провод различного цвета для подключения схемы перфорированной платы.
Многожильный провод различного цвета для подключения выключателей 22-24 AWG.
3 самореза для крышки.
2 маленьких самореза для фиксации PE
