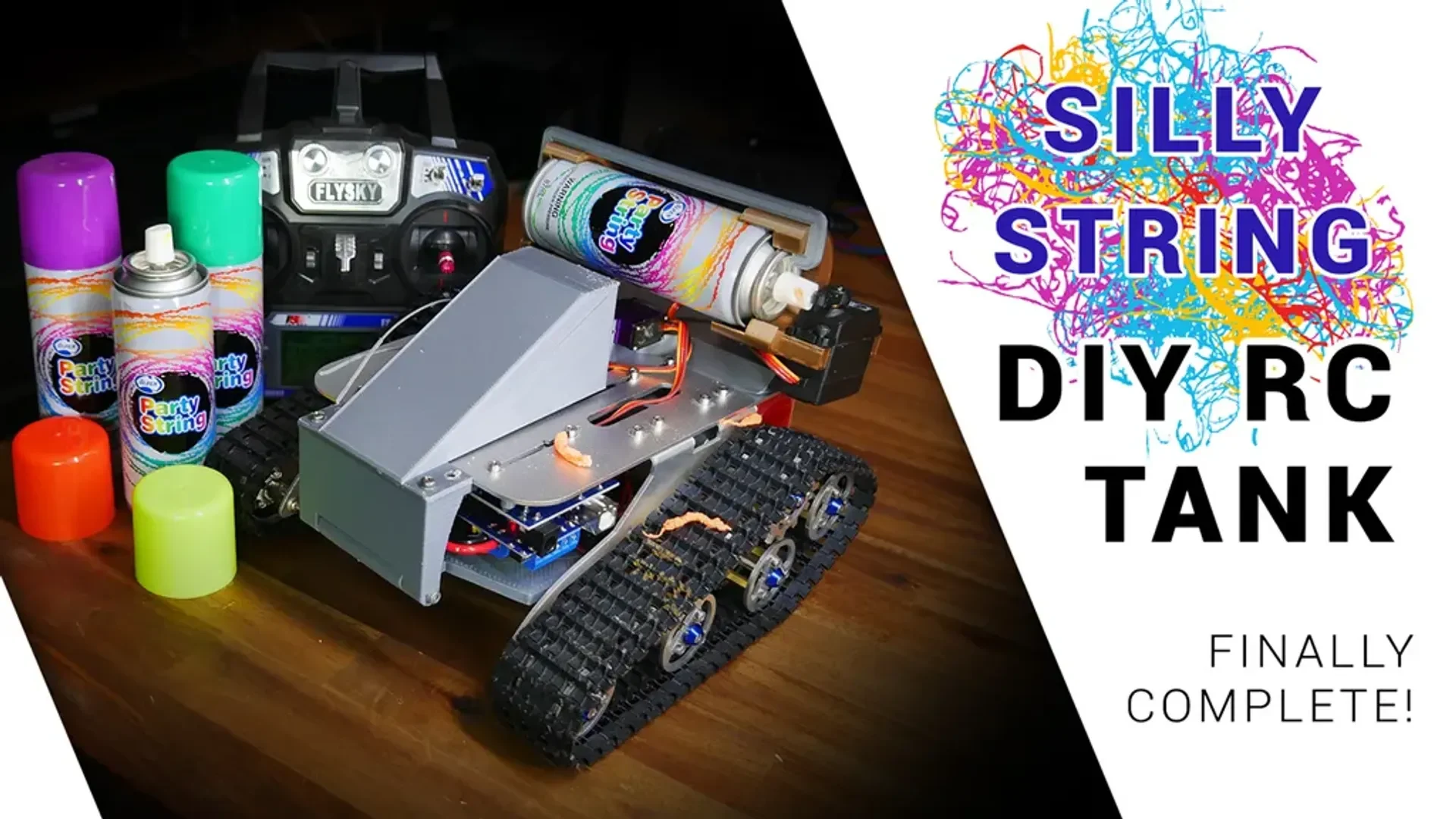

Глупый струнный радиоуправляемый танк............
Радиоуправляемый танк, который глупо стреляет веревкой. Основан на дешевом комплекте шасси танка от Banggood, клоне Arduino Uno, дешевом клоне моторного щита Arduino и деталях, напечатанных на 3D-принтере.
Это настоящий многопрофильный DIY-проект, включающий электронику, программирование, сборку и 3D-печать. Все файлы предоставляются бесплатно, чтобы вы могли сделать танк дома, следуя моим видео-руководствам:
Часть 1 (Сборка ш��сси танка, проводка, код Arduino и настройка пульта): https://youtu.be/VSH3wM5euVE
Часть 2 (3D-печатные детали и сборка): https://youtu.be/aF0--y9cigI
Шоппинг:
Комплект шасси автомобиля-робота — 65 долларов США: http://bit.ly/2LOVQaB
Щиток привода двигателя L293D — 5,60 долларов США: http://bit.ly/2Msmh6T
Мини-распределительная плата Matek — 5,60 долларов США: http://bit.ly/2LLjXqH
Сервопривод MG91 x 4 — 20 долларов США: http://bit.ly/2LPKJyc
Сервопривод MH958: https://www.banggood.com/custlink/K3Km5Oft9U
Передатчик FlySky FS-i6 с приемником FS-iA6 — 43 доллара США: http://bit.ly/2JRZeEg
Плата для разработки Geekcreit® UNO R3 — 4 доллара США: http://bit.ly/2JVc1Gc
Мой код Ардуино:
Скетч PulseIn: https://www.paste.org/94266
Полный эскиз управления танком: https://www.paste.org/99128
Настройки печати
Бренд принтера:
Пруса
Принтер:
я3 МК3
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,2
Заполнение:
20
Нить: X3D PLA, серебристая.
Примечания:

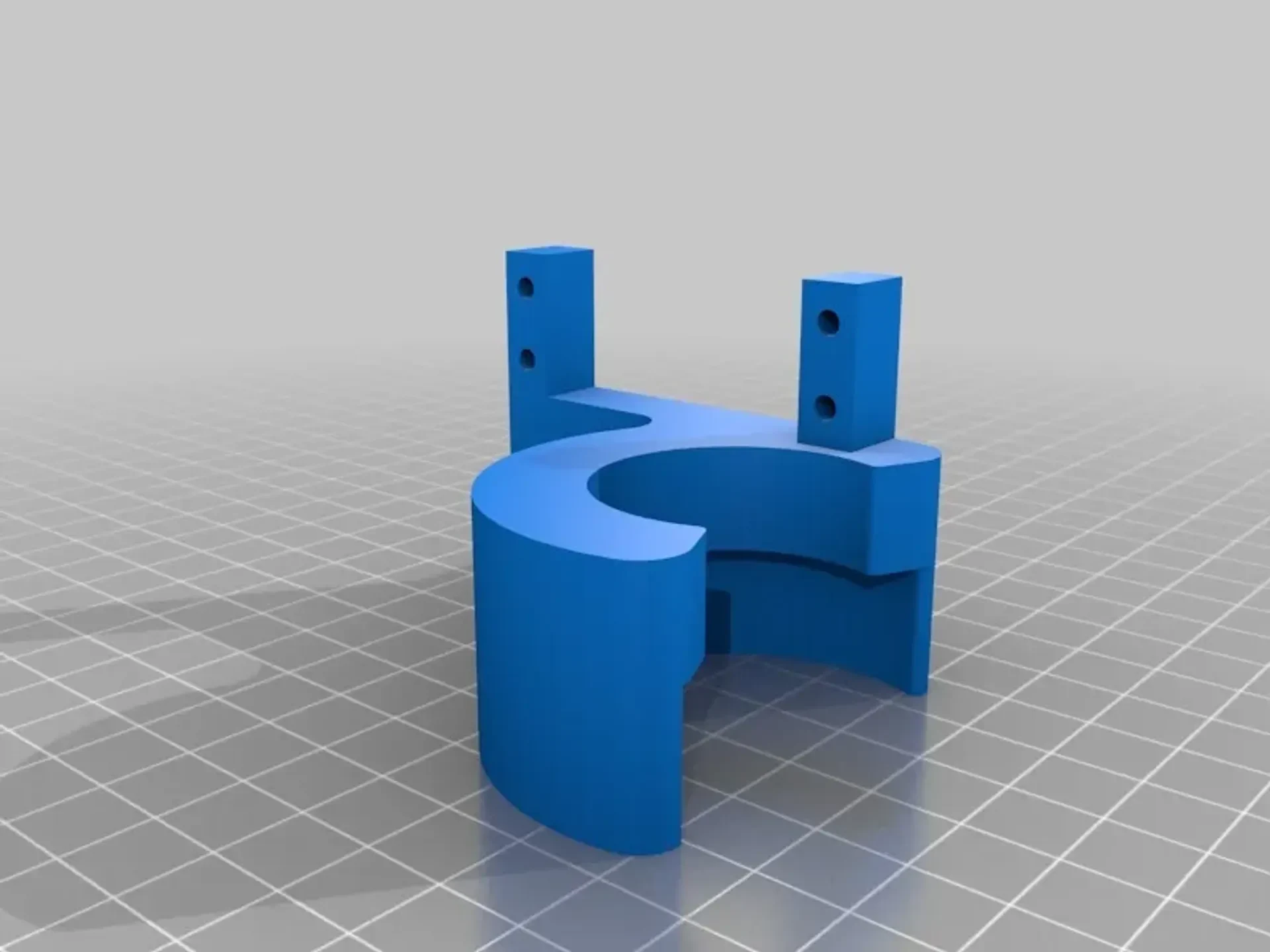

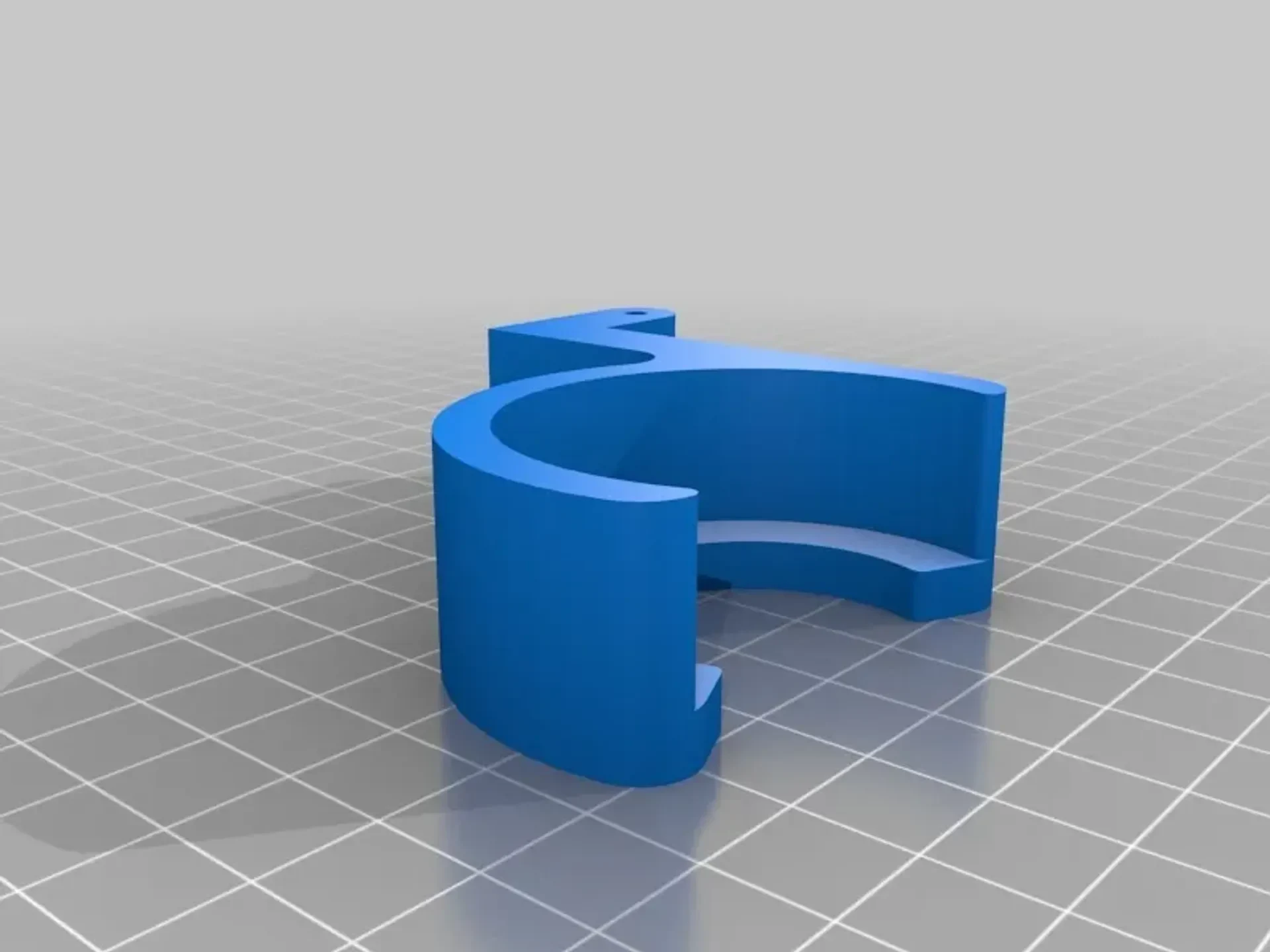

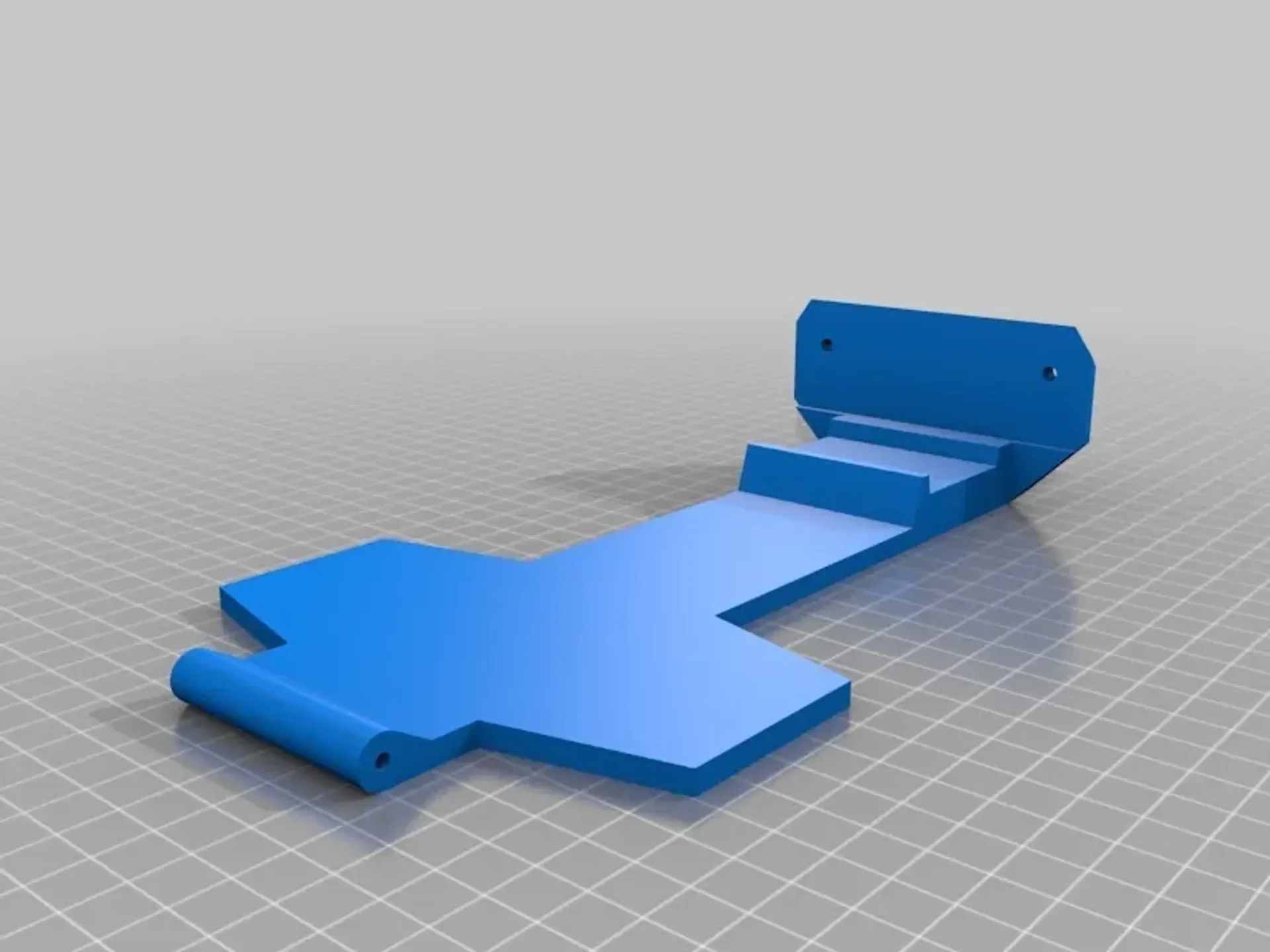

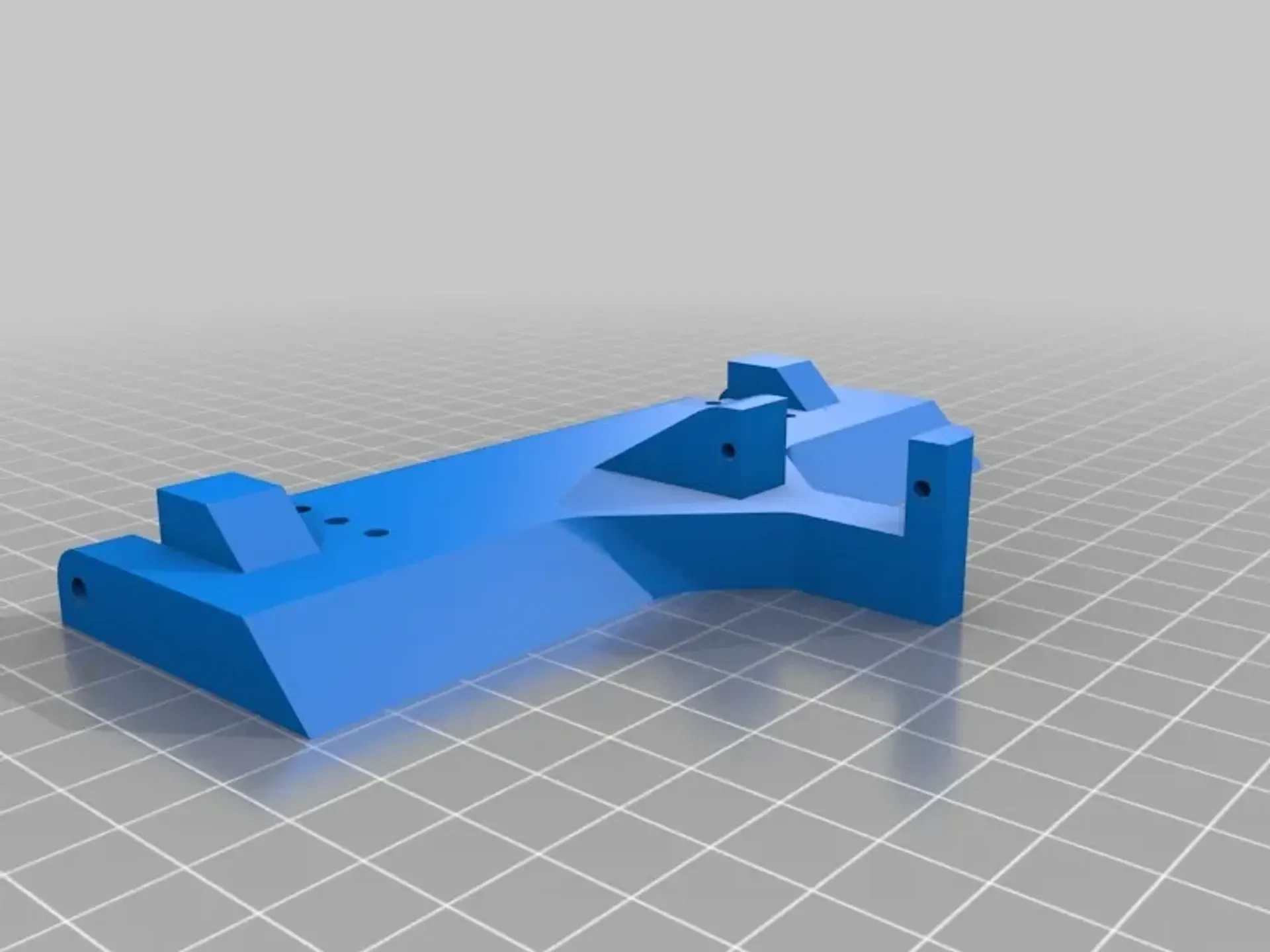

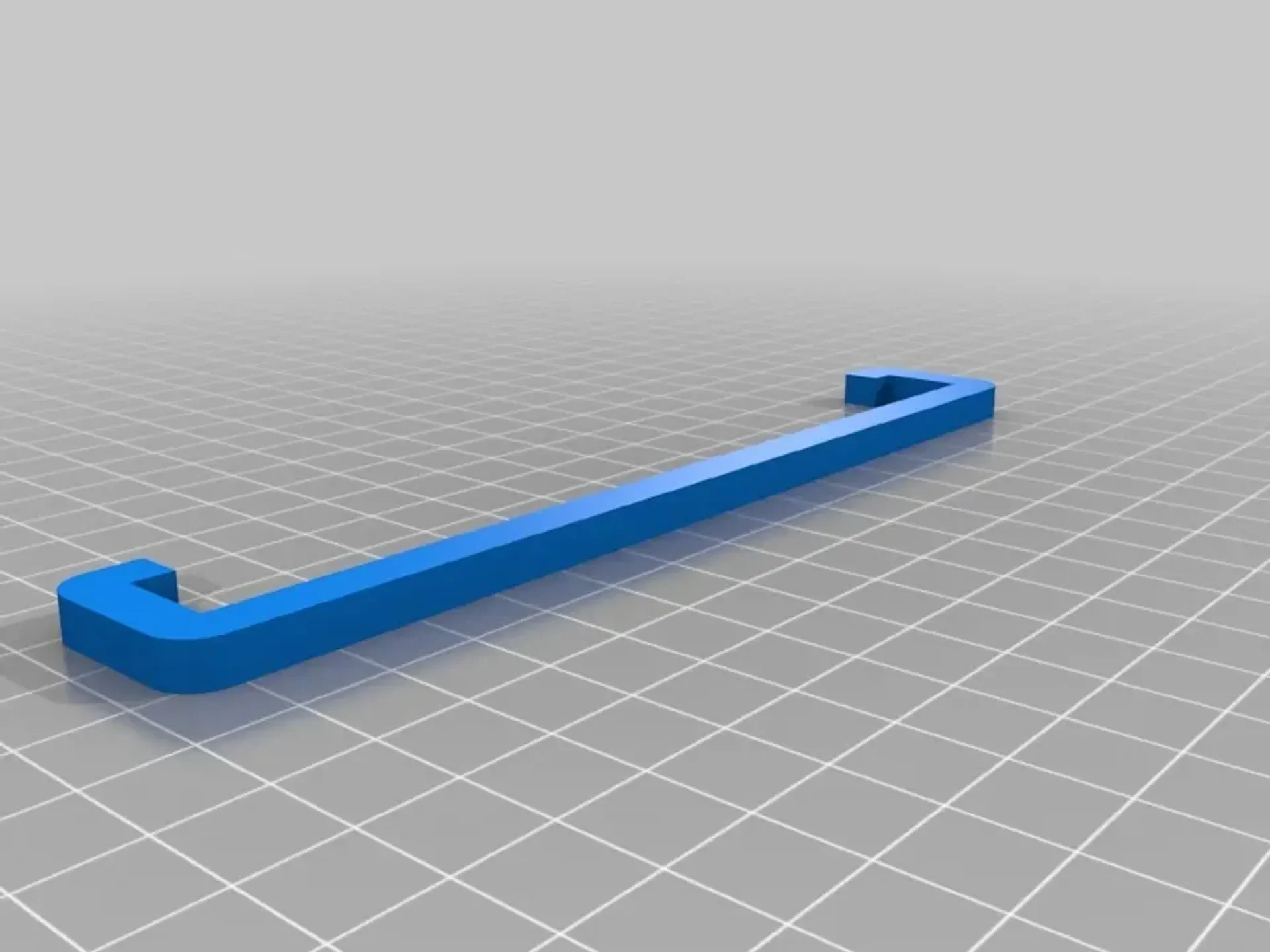

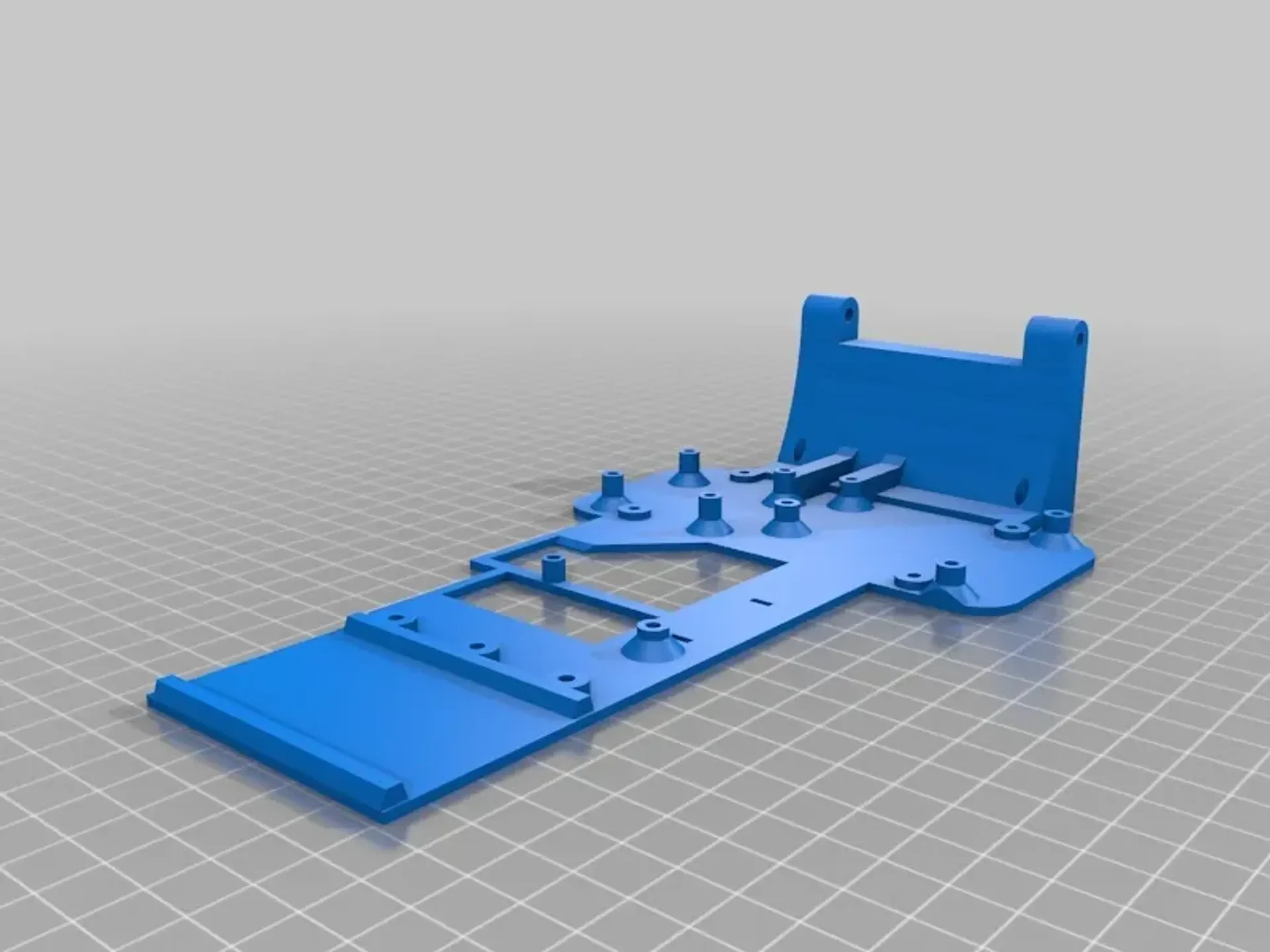

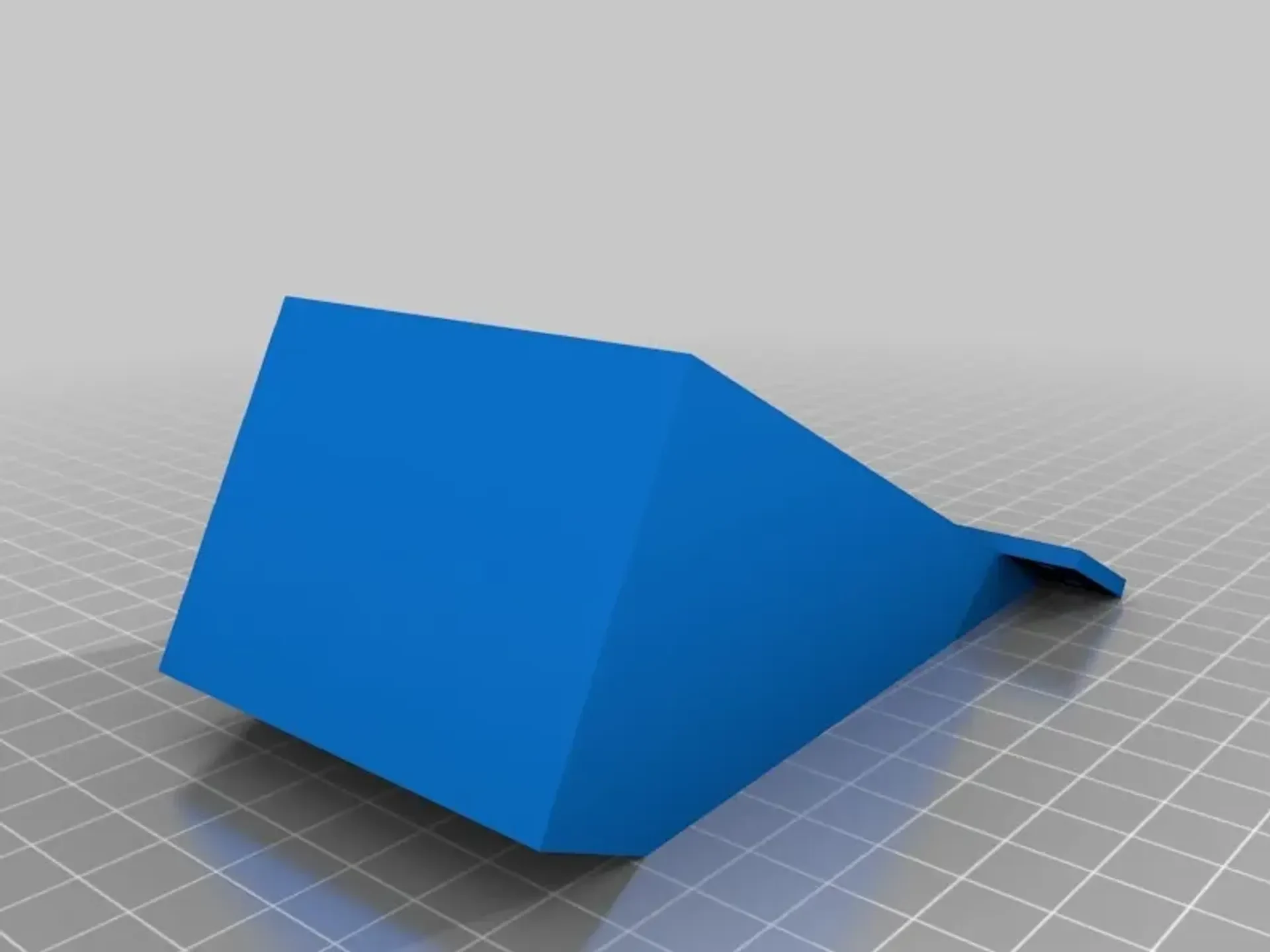

Все детали уже ориентированы. Поддержка необходима только для носа и верхнего держателя банки. Нос может иметь гораздо более низкое наполнение.
Пост-печать =============
Для сборки компонентов используется фурнитура M3.
Как я это разработал
Категория: Радиоуправляемые транспортные средства
