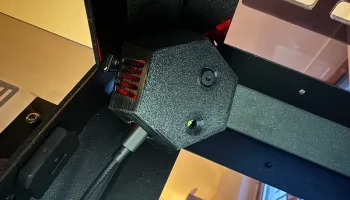

Чехол для камеры для ESP32-CAM и Core One (v2)........

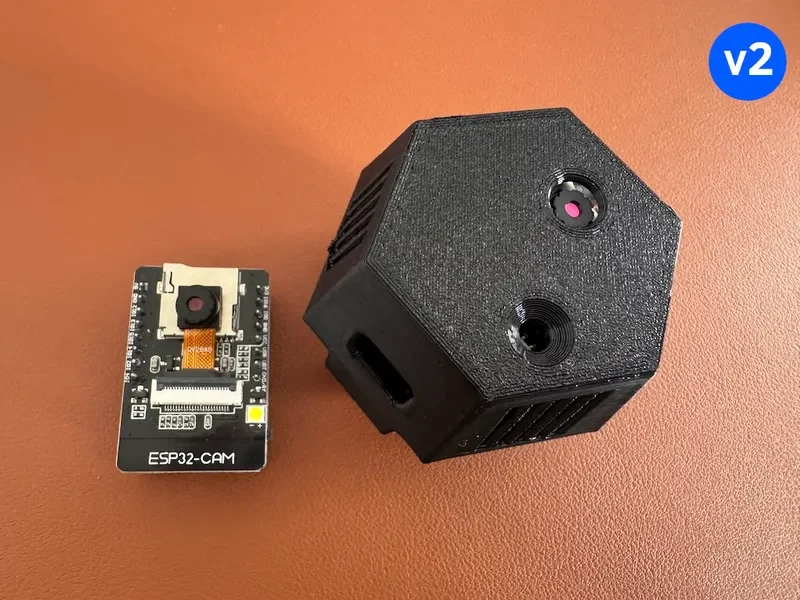

К сожалению, этот корпус https://www.printables.com/model/1193119-esp32-camera-mod-for-core-one оказался слишком мал для моей ESP32-CAM (AI-Thinker и клонов). Поэтому я смоделировал аналогичный с нуля.

Обновление от 9 марта 2025 г.:

Создал новую версию v2:

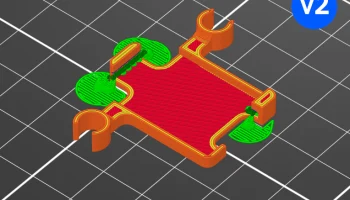

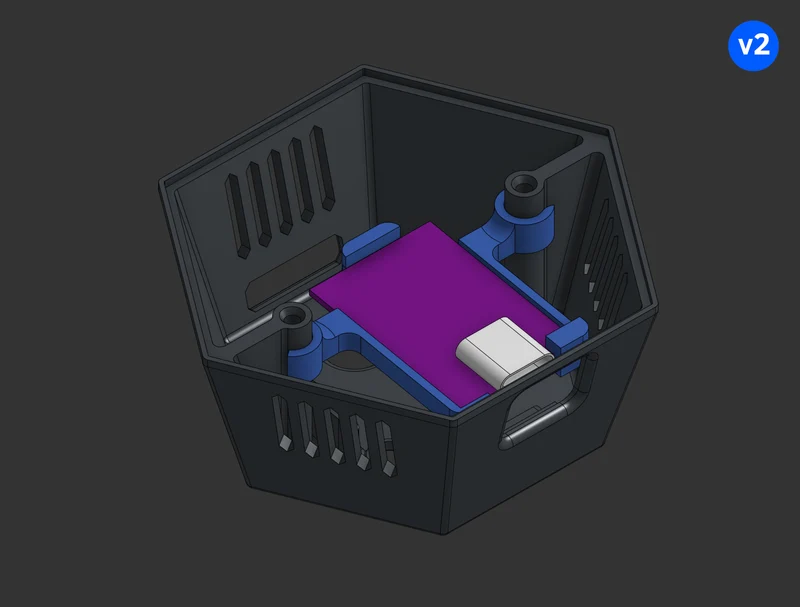

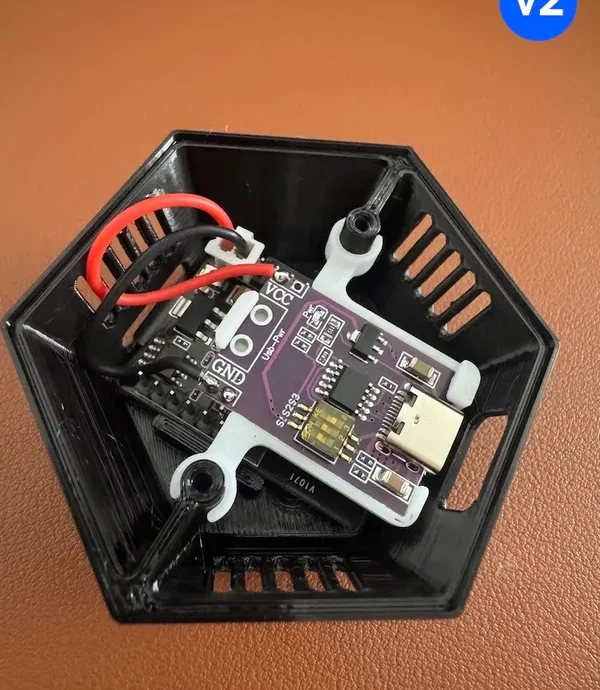

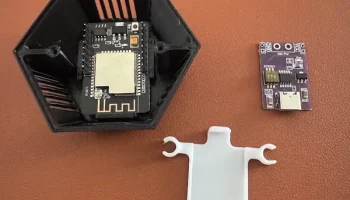

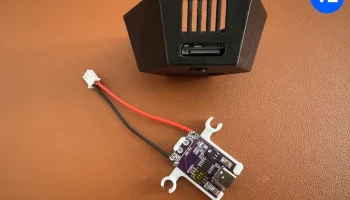

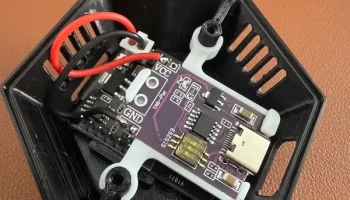

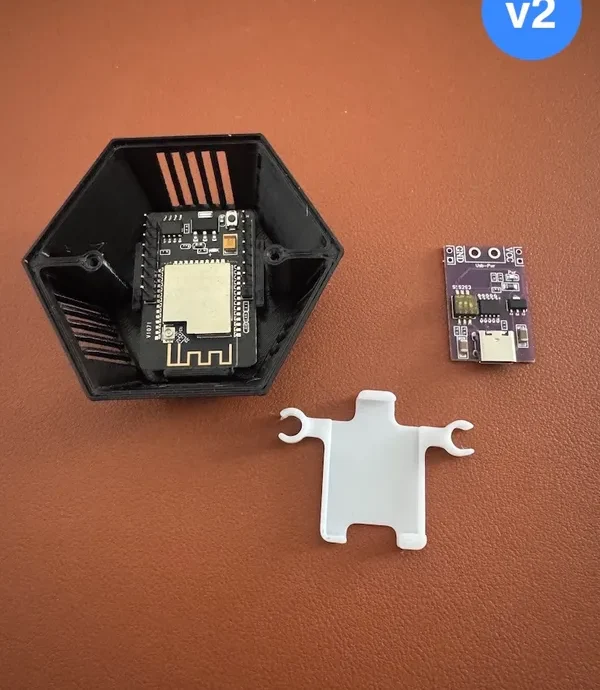

Поддержка дополнительного модуля USB-C PD Decoy Trigger, подобного этому (https://www.amazon.de/dp/B0CH37FZ9N). Это позволит запустить ESP32CAM с питанием через 2 контакта без платы рюкзака (той, что с разъемом USB и модулем UART). Есть сообщения, что это обеспечит более стабильную работу. Распечатайте это с опорой, как показано на рисунке.

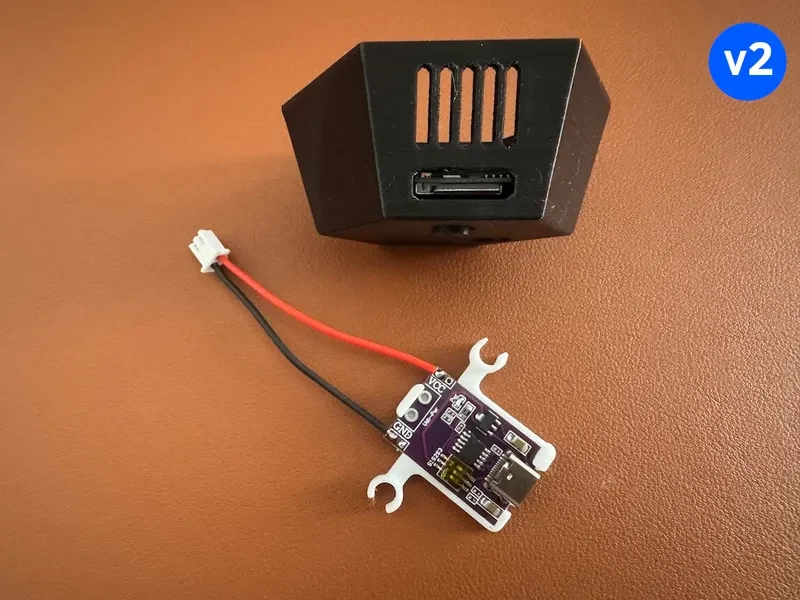

Имеется слот для доступа к SD-карте без диска.

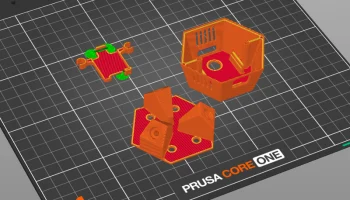

Заднюю часть корпуса теперь можно печатать без поддержки (и без заполнения, 3 периметра).
Передняя и задняя часть версии 1 НЕ совместимы с передней и задней частью версии 2.
Файлы v1 теперь находятся в zip-архиве в разделе «другие файлы».

Примечание

есть два варианта задней стороны корпуса:
один для магнитов 3х8х3мм.
один для 3 магнитов 10х5 мм.
для проверки вставьте магниты без клея, должны прилегать плотно
Для окончательной установки отшли��уйте одну сторону магнитов, нанесите на эту сторону суперклей (или аналогичный) и вдавите их в отверстия.

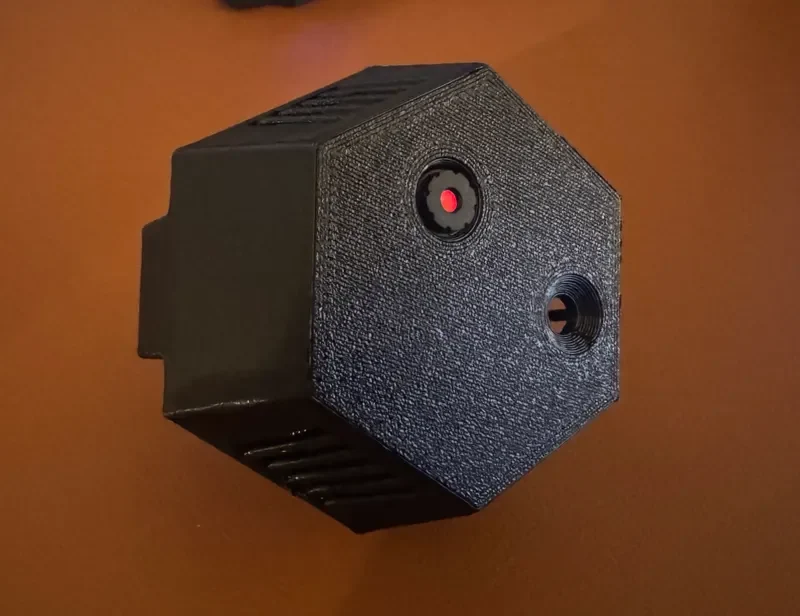

задняя сторона соединяется с передней с помощью 2 винтов M2,5 (длина 4-8 мм)

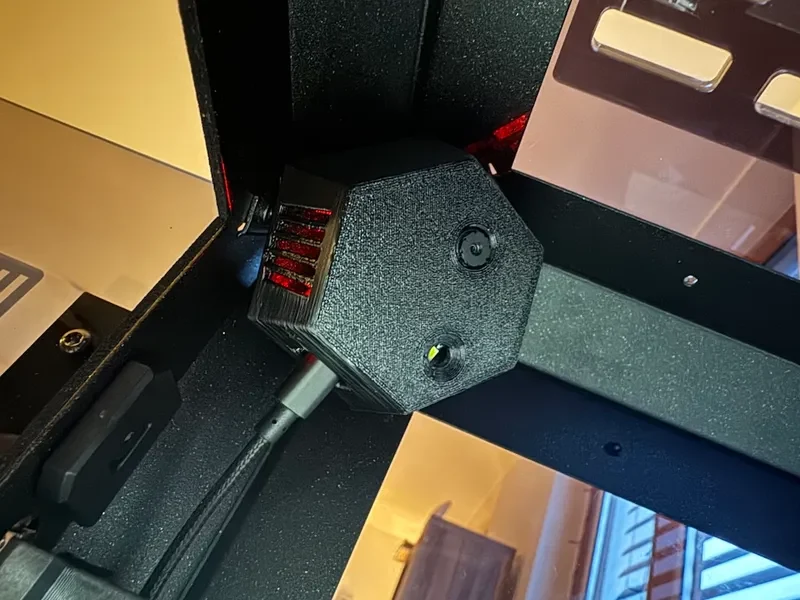

заднюю часть можно повернуть, если вы хотите или вам нужно по-другому наклонить кулачок
напечатайте переднюю и заднюю часть по вашему выбору из PETG или чего-то более термостойкого.
Только версия 1: на оборотной стороне можно напечатать 3 периметра без заполнения, но требуется поддержка по внешнему краю.

Модель доступна в форме для ремиксов.

Дополнительное примечание

Для этого случая больше подходит модуль камеры с чипом OV2640 и объективом NoIR 75 мм и углом обзора 66 градусов. Этот модуль имеет более длинный гибкий кабель, НО НЕ БУДЕТ РАБОТАТЬ с AI Thinker ESP32-CAM.

Имея это в виду, вы можете ��менить линзы, если захотите.

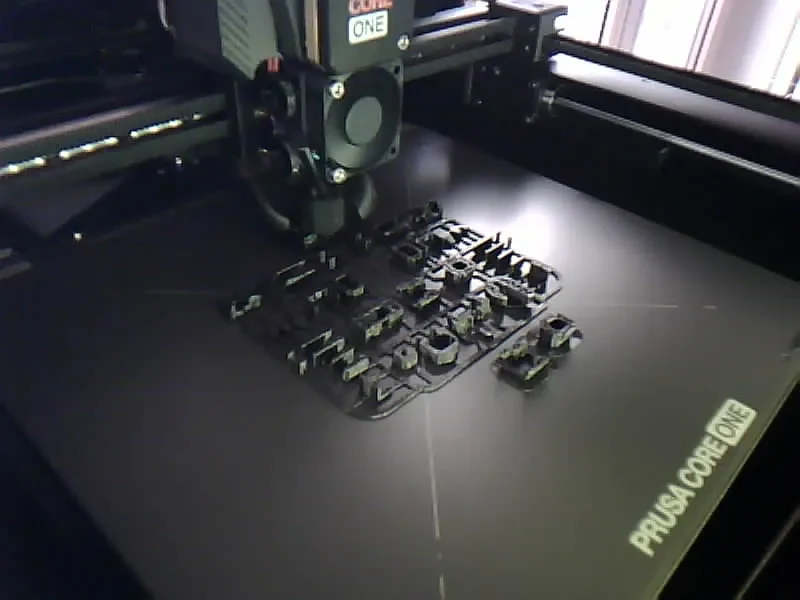

(снимок в фотостриме сделан этим объективом)

Вот несколько советов по процессу замены:

Положение объектива ESP32-CAM по умолчанию фиксируется каплей (немного) клея. Это соединение можно аккуратно разрезать по резьбе линзы и ее кожуха скальпелем, что позволит открутить штатную линзу.
объектив кулачкового модуля 75мм вообще не фиксировался.
делайте это в помещении без притока воздуха, очистите рабочее место и инструменты. При необходимости наденьте для этого маску.
когда крышка объектива снята, обнажается датчик камеры. убедитесь, что НИЧЕГО не попадает на него.
поторопитесь с заменой:
открутите обе линзы, но оставьте их сверху камеры
теперь поменяйте линзы и тщательно затяните их.
Затем объектив 75 мм необходимо сфокусировать, чего можно добиться, затянув или ослабив объектив. сделайте это на своем верстаке с помощью предмета размером ок. На расстоянии 30-40 см от камеры. это должно быть близко к чему-то полезному в основном.
плоскогубцы с зубцами, такие как «пруса», — единственный инс��румент, который вам может понадобиться, чтобы приложить силу, необходимую для отвинчивания штатной линзы. Однако будьте осторожны: эти мелкие детали можно легко повредить или поцарапать объектив.
